Счетчик электроэнергии электронный трехфазный однотарифный
«Лейне Электро-03»
Предназначен для измерения и учета активной энергии в трехфазных цепях переменного тока при непосредственном включении.
Особенности
- Электромеханическое отсчетное устройство
- Телеметрический импульсный выход
- Устойчивость к климатическим, механическим и электромагнитным воздействиям
Основные технические характеристики
Класс точности 1; 2
Число тарифов 1
Номинальная частота, Гц 50
Номинальное напряжение, В 3х230/400
Базовый (максимальный) ток, А
Стартовый ток (чувствительность), IбА 0,004; 0,005
Активная и полная потребляемая мощность
цепи напряжения, не более, Вт (В∙А
Полная мощность потребляемая цепью
тока, не более, В∙А 4; 2,5
Передаточное число импульсного
телеметрического выхода, имп./кВт∙ч 800
Диапазон рабочих температур, оС от минус 40 до 70
Степень защиты IP51
Масса, не более, кг 1
Межповерочный интервал 16 лет
Оформление заказа
При заказе необходимо указать:
1. Наименование
2. Условное обозначение (по приведенной структурной схеме)
3. Обозначение ТУ
Пример заказа:
Счетчик класса точности 2 с механическим отсчетным устройством, с номинальным напряжением 380 В, базовым токомА, типом корпуса Ш3, с рабочим диапазоном температур от минус 40 до 70 оС:
«Счетчик «Лейне Электро-03» 2МШ3К ТУ »
Структура условного обозначения счетчика
«Лейне Электро-03» Х Х Х Х
К – рабочий диапазон температур
от минус 40 до 70 оС
Тип корпуса Ш3
 |
Тип отсчетного устройства
М – механическое;
 |
Класс точности 1,0; 2,0 ГОСТ Р 52320
 |

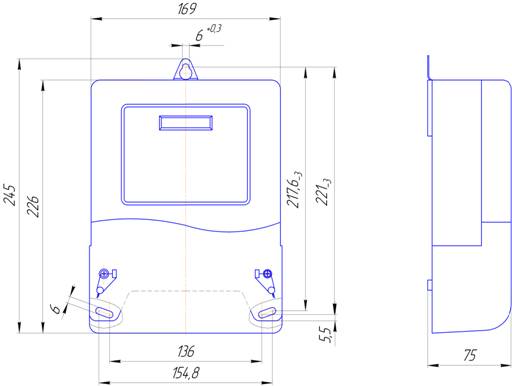

Габаритные и присоединительные размеры
