Цель работы

Цель работы - Провести измерения значений сопротивления жил трехфазного кабеля, индуктивности бухты кабеля и емкости кабелей между отдельными жилами и жилами и оболочкой в условиях монтажа методом амперметра-вольтметра с измерением на постоянном и переменном токе и методом с использованием электронного универсального моста Е7-11, а также сравнить полученные данные.

Описание лабораторного стенда:

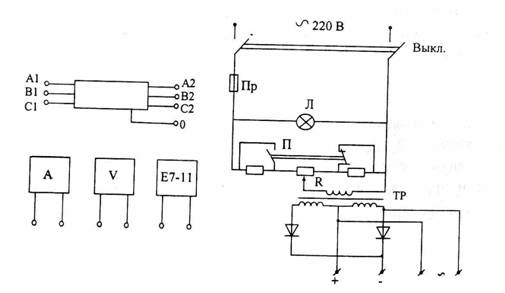

На стенде установлены: бухта 3-х фазного кабеля с оболочкой, длиной 25 м; понижающий трансформатор Т1 для регулирования выходного напряжения с помощью переключателя П и регулировочного резистора R; контрольная лампа, сигнализирующая, что стенд включен в работу. К стенду прилагаются 2 комбинированных цифровых прибора Щ 4313, используемых как амперметр и вольтметр постоянного и переменного тока; мост универсальный Е7-11, служащий для измерения значений сопротивления R, индуктивности L и емкости C.

Принципиальная схема электронного универсального измерительного моста Е7-11:

Блок Б-1 – генератор, для питания измерительной части прибора переменным U с частотой f=100, 1000Гц.

Блок Б-2 – блок питания, для питания постоянным U блоков Б-1, Б-3, Б-4, кроме этого вырабатывает переменное напряжение частоты 100Гц.

Блок-3 – индикатор равновесия моста.

Блок Б-4 – измерительная часть, представляет собой четырехплечий мост:

Электрическая схема измерительной части электронного универсального измерительного моста Е7-11:

Рабочее задание

Пункт 2.

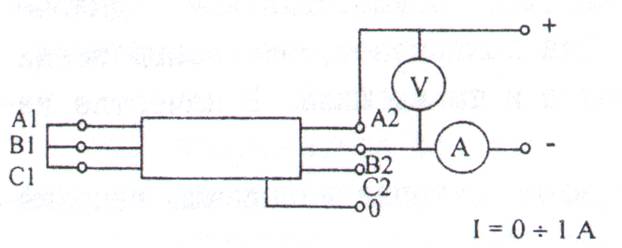

Измерение сопротивления жил кабеля методом амперметра-вольтметра.

Параметр	А1А2+В1В2	В1В2+С1С2	С1С2+А1А2
U, B
I, A
R, Oм

Величину сопротивления определяем по выражению: R=U/I

Сопротивление одной жилы кабеля определяем по выражению: R=1/2Rтабл.

Пункт 3.

Измерение индуктивности бухты кабеля методом амперметра-вольтметра.

Параметр	А1-А2	В1-В2	С1-С2
R*, Oм
U, B
I, A
L, н

Величина индуктивности определяется по формуле:

L=, где w=2Пf

Пункт 4.

Измерение ёмкости кабеля между отдельными жилами и жилами и оболочкой методом амперметра-вольтметра.

Параметр	А2-В2	В2-С2	С2-А2	Ф2-0	В2-0	С2-0
U, B
I, A
С, Ф

Величина ёмкости определяется по выражению: CI/(wU)

Пункт 5.

Измерение сопротивления жил кабеля универсальным мостом.

Параметр	А1А2+В1В2	В1В2+С1С2	С1С2+А1А2
R, Oм

Сопротивление одной жилы кабеля определяем по выражению: R=1/2Rтабл.

Пункт 6.

Измерение индуктивности бухты кабеля универсальным мостом.

Параметр	A1-A2	B1-B2	C1-C2
L, н

Пункт 7.

Измерение ёмкости кабеля между остальными жилами и жилами и оболочкой универсальным мостом.

Параметр	А2-В2	В2-С2	С2-А2	Ф2-0	В2-0	С2-0
С, Ф

Пункт 8.

Анализ полученных данных и объяснение расхождения измерений, проведенных разными методами.

Правила техники безопасности

1) Не замы­кать накоротко выходные клеммы регулировочного напряжения.

2) При измерениях R и L величина тока, протекающего через жилы кабеля, не должна превышать 1А.

3) Не вскрывать стенд и приборы и не стучать по ним.

4) Заземлять при измерениях электронный мост.
