Обогреватель пленочного типа
Ecolux-Comfort
СОДЕРЖАНИЕ
1. СТАНДАРТНОЕ ИСПОЛНЕНИЕ
2. МОНТАЖ И УСТАНОВКА ГРЕЮЩЕЙ ПЛЕНКИ
3. ПРИМЕРЫ РАСЧЕТА СИСТЕМЫ ТЕПЛЫЙ ПОЛ
4. ПОСЛЕДОВАТЕЛЬНОСТЬ УКЛАДКИ И МОНТАЖА
4.1. ПОДГОТОВКА ПОВЕРХНОСТИ ПОЛА
4.2. УКЛАДКА ИЗОЛЯЦИОННОГО МАТЕРИАЛА
4.3. УКЛАДКА ПЛЕНКИ
4.4. ПОДКЛЮЧЕНИЕ ПЛЕНКИ К МОНТАЖНЫМ ПРОВОДАМ
4.4.1. ВАРИАНТЫ СХЕМ ПОДКЛЮЧЕНИЯ К СЕТИ
4.5. ИЗОЛЯЦИЯ МЕСТ ПОДКЛЮЧЕНИЙ
4.6. ПОДКЛЮЧЕНИЕ ТЕРМОРЕГУЛЯТОРА
4.7. УКЛАДКА НАПОЛЬНОГО ПОКРЫТИЯ
Инструкция по монтажу
ПОЛЬЗУЯСЬ ДАННОЙ ИНСТРУКЦИЕЙ, ВЫ МОЖЕТЕ ПРОИЗВЕСТИ МОНТАЖ СИСТЕМЫ ECOLUX-COMFORT САМОСТОЯТЕЛЬНО, НО ДЛЯ ЕЕ ПОДКЛЮЧЕНИЯ ОБЯЗАТЕЛЬНО ОБРАТИТЕСЬ К КВАЛИФИЦИРОВАННОМУ ЭЛЕКТРИКУ
ПОМНИТЕ, ЧТО НАДЕЖНОСТЬ И ЭФФЕКТИВНОСТЬ РАБОТЫ СИЧТЕМЫ ТЕПЛОГО ПОЛА В ЗНАЧИТЕЛЬНОЙ МЕРЕ ОПРЕДЕЛЯЕТСЯ КАЧЕСТВОМ УСТАНОВКИ И ПОДКЛЮЧЕНИЯ
1.Стандартное исполнение
Ecolux-Comfort – греющая пленка, состоящая из последовательно соединенных модулей.

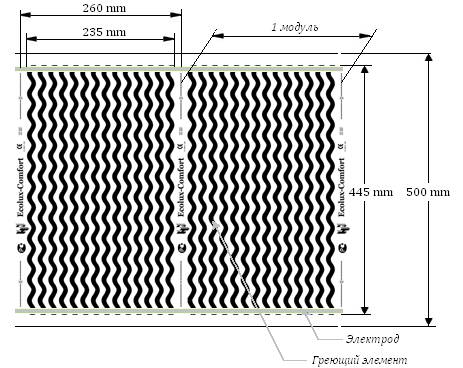

Размер модуля
2. Монтаж и установка греющей пленки
Для монтажа и установки греющей пленки понадобится:
· Пленка Ecolux-Comfort.
· Теплоизоляционный материал: пенофол или армофол.
· Терморегулятор.
· Монтажные провода.
· Монтажный скотч (изолента).
· Электроизоляционный материал (сырая резина).
· Паяльник (олово, канифоль).
3. Пример расчета системы теплый пол
Не обязательно покрывать пленкой все 100% поверхности пола. По рекомендации производителя 75–80% от общей площади, причем, отступая по периметру помещения, с расчетом на мебель, кухню, бытовую технику и т. д. Помимо линейной разметки и собственно количества пленки необходимо просчитать мощностные нагрузки и соответствие им возможностей электросети. Зная значение потребляемой мощности, можно определить силу тока при заданном напряжении.
I=P/U
Где I – сила тока, Р – мощность (пленочного обогревателя), U – напряжение в сети (220 В). Значение силы тока необходимо знать для подбора нужного сечения силового провода, подводных (монтажных) проводов и соответствия уже имеющейся штатной электропроводки силовым нагрузкам.
Сечение провода, мм2 | Допустимый ток, А | |
Медный провод | Алюминиевый провод | |
1,5 | 16 | 10 |
2,5 | 25 | 16 |
4,0 | 32 | 25 |
6,0 | 40 | 32 |
В современных домах чаще всего используют для осветительной проводки медный провод, с поперечным сечением 1,5 мм2, для розеток 2,5 мм2. Максимальная мощность пленки на этапе прогрева покрытия до необходимой температуры зависит от ее мощности.
Примерный расчет:
В модели Ecolux-Comfort, на один модуль потребляется 29 Вт в час (при работе по максимуму – настоятельно не рекомендуется). В 1 м² находится 7,7 модулей. Зная потребляемую мощность одного модуля, рассчитывается, сколько будет потреблять вся площадь: 7,7х29=224 Вт. Если возьмем площадь в 20 м², то расчеты производим следующим образом:
20х224=4480 Вт, или 4,48 кВт
Пользуясь формулой, определяем силу тока, она равна 20,36 А, то есть, нам достаточно медного провода сечением 2,5 мм2. Это же сечение провода будет оптимальным не только для подключения терморегулятора, но и для монтажных проводов, соединяющих полосы пленки между собой.
4. Последовательность укладки и монтажа
4.1 Подготовка поверхности пола
Проверьте поверхность площади укладки и убедитесь в отсутствии на ней острых выступов, трещин, сколов, а также предметов, которые могут повредить систему.
4.2 Укладка изоляционного материала

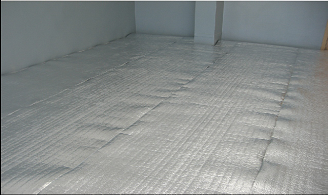

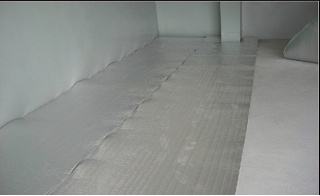

Необходимым условием для укладки пленки под любое покрытие является применение утеплителя с отражающим эффектом, лучше всего подойдет – пенофол (слой вспененного самозатухающего полистирола с закрытыми воздушными порами, который с одной или двух сторон покрыт алюминием высокого качества, толщиной до 14 мкм. и чистотой 99,4%). Материал тонкий, гибкий, легкий, экологически чистый является экологически чистым материалом, останавливающим тепло на всех трёх путях его распространения: теплопроводность, конвекция и, что самое важное в данном случае – излучение. Пенофол укладывается на поверхность, (которую требуется закрыть пленкой) и скрепляется фольгированным скотчем. После того, как поверхность подготовлена, прямо на пенофол можно укладывать пленку.
Помимо пенофола, в отдельных случаях (укладка под стяжку) используется материал – армофол. Это теплоотражающий материал на основе стеклосетки с одной или двух сторон покрытой алюминиевой фольгой. Армофол рекомендуется к применению в местах, подверженных большим механическим нагрузкам.
4.3 Укладка пленки

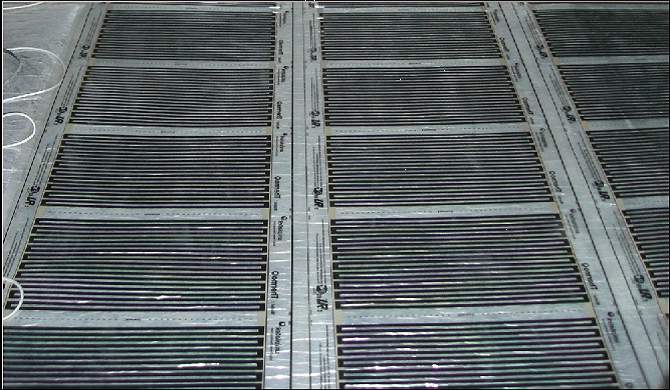

Укладывать пленку желательно по длине помещения, в этом случае будет больше цельных полос и меньше точек подключения монтажных проводов. Места подключения проводов стараться выводить под плинтус или к самому краю покрытия.
Не накладывать слои пленки друг на друга
4.4 Подключение пленки к монтажным проводам
Для подключения понадобится:
1. Паяльник (олово, канифоль).
2. Изолятор (сырая резина).
3. Изоляционный скотч.
4. Монтажные провода.
5. Очиститель проводов (по возможности).
4.4.1.Варианты схем подключения к сети
Подключение плёнки к сети производится параллельно, то есть все монтажные провода могут подключаться по одной стороне помещения. Подключение производится с помощью припаивания к медному проводнику (наиболее эффективный и надежный способ соединения проводов для обогревателей пленочного типа).
;
