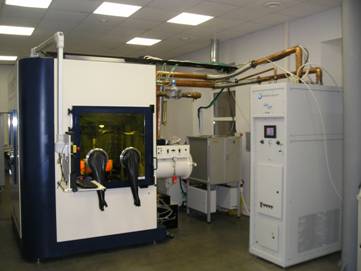

3. Установка для лазерной наплавки порошковых металлов OPTOMEC LENS 850-R.
Система OPTOMEC LENS 850-R предназначена для непосредственного изготовления или ремонта изделий из металла.

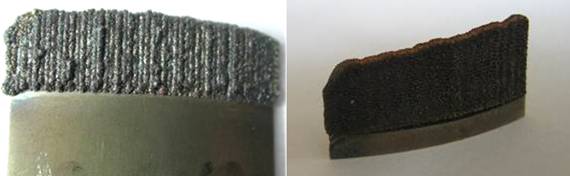

Процесс работы установки заключается в послойном нанесении металлического порошка на поверхность детали (подложки) и одновременном его сплавлении с материалом подложки под действием энергии лазерного излучения. Установка позволяет одновременно использовать порошки различных металлов. Весь процесс автоматизирован, что дает возможность проводить построения как с использованием трехмерной CAD-модели, так и в ручном режиме.
В системе LENS 850-R обеспечивается полный контроль среды процесса и предельно чистая атмосфера внутри рабочей камеры. Наплавка производится в защитной среде аргона, что обеспечивает минимальное окисление наплавленных материалов.
Краткие технические характеристики:
Управление движением:
5-Координатная система:
Лазерная головка:
Перемещение по оси Х: 900 мм,
Перемещение по оси Y: 1500 мм
Перемещение по оси Z: 900 мм
Точность позиционирования: 0.01мм
Повторяемость: 0.1мм
Скорости перемещения: 0-60 мм/сек
Наклонно-поворотный стол:
Поворот стола: 360°
Наклон стола: от +90° до -90°
Точность поворота стола +/-0.1˚,
Лазер:
Лазер YLR-1000 IPG Photonics
Максимальная мощность лазера: 1000 Вт
Диаметр луча: 0.2мм
Система подачи порошка
Два независимых порошковых питателя
Скорость нанесения порошка 1-4 г/мин
Размер частиц порошкамкм
Система наблюдения использует видеокамеру для вывода изображения зоны нанесения (вид сквозь лазерную головку), что позволяет использовать ее для точного позиционирования системы LENS относительно заготовки.
Используемые в настоящее время порошковые металлы:
Инструментальная сталь H13(4Х5МФ1С) – твердость после наплавки 58-60 HRC
Жаропрочная сталь 420LC(30Х13)
Нержавеющие стали: 431(20Х17Н2) и 316L(03Х17Н13М2)
Области применения:
Восстановление дорогостоящих деталей (пресс-формы, штампы, лопасти)
Нанесение упрочняющих покрытий
Лазерная сварка
Создание биметаллических структур послойно (укажите пары металлов)
