Приложение 2.6
Практические занятие по курсу
«Качество услуг в современных сетях связи»:
Расчёт и планирование сетей с заданными показателями качества
Расчёт надёжности неприводимой схемы
Неприводимыми сетями (схемами) являются все сети, которые не могут быть представлены в виде последовательно-параллельных соединений фрагментов сети.
Оценка надёжности неприводимых сетей в общем случае невозможна
Простейшим примером неприводимой сети является мостиковая схема
Рис. 2.6.1.
Точный расчет надежности неприводимых сетей является достаточно сложным и трудоемким, поэтому обычно используется способ оценки снизу и сверху надежности неприводимых сетей.
Расчёт надёжности схем с резервирование 1+1, 1:1
Рис. 2.6.2.
Расчёт надёжности кольцевого резервирования в SDH
MS SPRing:
SNCP:
– Кг участков i-го кольца, по которым проходит (основной) путь тракта,
– Кг участков i-го кольца, по которым не проходит основной путь тракта.
Здесь под «участком кольца» понимается мультиплексная секция (МС), включающая, вообще говоря, C участков кабеля (Cj для j-й МС) и E элементов оборудования (Ej для j-й МС) (мультиплексоров, регенераторов).
Расчёт надёжности сети с двухплоскостным дизайном
Расчёт показывает, что Кг зарезервированной пары маршрутизаторов, включённых по параллельной схеме, составляет 0,, что соответствует времени безотказной работы более 4 тысяч лет (при времени ремонта 4 часа)
Маршрутизаторы обладают встроенными механизмами резервирования, что позволяет получать значение Кг маршрутизатора порядка 0,99999.

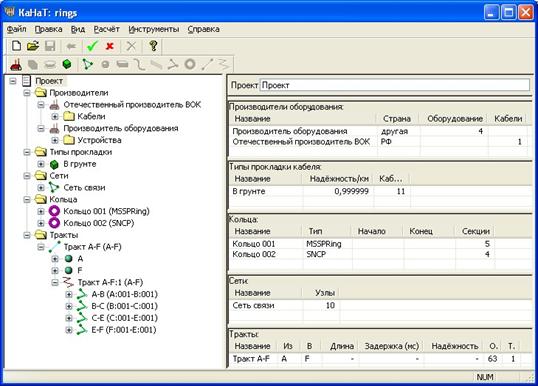

Расчёт надёжности с использованием программного комплекса КаНаТ
Рис. 2.6.3.
Исходные данные
• схема прохождения тракта с указанием типа оборудования (мультиплексор, регенератор) и характеристик участков кабеля (тип прокладки, длина и др.), по которым проходит тракт;
• перечень самовосстанавливающихся структур SDH, имеющихся на сети, по которой проходит тракт (для тракта, зарезервированного как SNCP 1+1 указываются две схемы прохождения тракта);
• Кг оборудования всех типов (возможно устанавливать особые характеристики для оборудования разных производителей);
• Кг 1 км кабеля каждого типа.
Методика расчёта
Используется алгоритм, в основе которого лежит метод так называемой спец-оценки, позволяющий получить нижнюю оценку Кг тракта, проходящего по системе отказоустойчивых кольцевых структур SDH.
Программный комплекс позволяет рассчитывать Кг трактов, использующих следующие варианты резервирования:
•резервирование тракта по схеме 1+1 (SNCP 1+1);
•резервирование участков трассы тракта (мультиплексных секций – МС) по схеме MSP 1:1;
•резервирование МС в кольцах MS SPRing;
•резервирование МС в кольцах SNCP;
•для разных участков трассы тракта используются разные схемы резервирования (MSP, MS SPRing, SNCP или без резервирования).
Для расчёта Кг тракта трасса тракта разбивается на сегменты, характеризующиеся использованием одной схемы резервирования. Кг тракта рассчитывается как произведение Кг сегментов трассы этого тракта.
Расчёт Кг в программном комплексе КаНаТ производится с учётом большого числа факторов: используемых схем резервирования, типов оборудования и кабелей, по которым проходит трасса тракта.
Список литературы
1., Сергеева мультисервисной сети с учетом построения логических сетей и требований по качеству обслуживания для различных видов трафика с использованием программы оптимальной маршрутизации NetLines. // Спецвыпуск T-Comm. – 2009 – Часть III. – С.143-146.
2.Сергеева компьютерной оптимизации пакетных сетей. // Электросвязь. – 2008 – №10. – С.33-35.
3., , Тетёкин получения нижних оценок коэффициента готовности тракта, проходящего по системе взаимосвязанных кольцевых структур SDH // T-Comm – Телекоммуникации и транспорт. – 2010. – №7. – С.152-155.
4., Слободской расчёт коэффициента готовности и времени задержки для трактов сети SDH с помощью программного комплекса КаНаТ // T-Comm – Телекоммуникации и транспорт. – 2010. – №7. – С.156-159.
Планирование и расчёт сетей NGN с помощью программного комплекса NetLines:
1.Подготовка данных для расчёта:
-Ввод данных о сети;
-Подготовка данных о нагрузке;
-Ввод данных о нагрузке в систему компьютерного проектирования.
2.Расчёт проекта средствами системы компьютерного проектирования.
3.Анализ полученных результатов.
4.Корректировка данных о проектируемой сети или нагрузке.
5.Проведение повторных расчётов проекта сети.
Пример расчёта. Схема городской сети
Рис. 2.6.4.
Подготовка данных
1. Структура сети (графический редактор NetLines):
1) Узлы с указанием типа (транзитный или оконечный)
2) Связи между узлами
2. Формирование данных о нагрузке (модуль формирования данных):
1) Типы узлов: транзитный, оконечный (абонентский), узел служебной связи, сервер Интернет, МГМН телефонный узел или сервер IPTV
2) Параметры для оконечных (абонентских) узлов:
• объём телефонного трафика (с указанием числа абонентских линий);
• объём IP-трафика (с указанием, требуется ли организация VPN из узла, а также числа линий ADSL, либо суммарного трафика в Мбит/с от всех пользователей);
• число каналов IP-TV (с указанием транзитного узла с функцией multicast, к которому подключен этот оконечный узел).
3) Дополнительные параметры, характеризующие долевое распределение нагрузки, требуемую полосу для канала IP-TV и др.

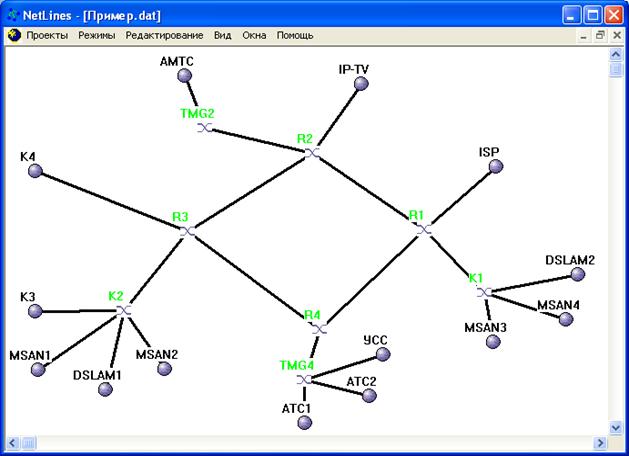

Схема сети в представлении системы NetLines
Рис. 2.6.5.
Форма ввода данных в MS Excel
Таблица 2.6.1.
Результат работы модуля подготовки данных:
Потребности в обмене трафиком, Мбит/с
Таблица 2.6.2.
Результаты расчета проекта сети с помощью NetLines:
Требования к пропускным способностям участков, Мбит/с
Таблица 2.6.3.
Результаты расчета проекта сети с помощью NetLines:
Маршруты – трассировки потоков трафика
Таблица 2.6.4.
Программный комплекс SenNet Телефонные сети
Иерархические, неиерархические, смешанные
Рис. 2.6.6.

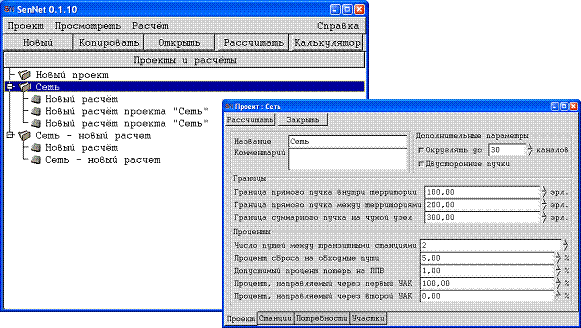

Программный комплекс SenNet

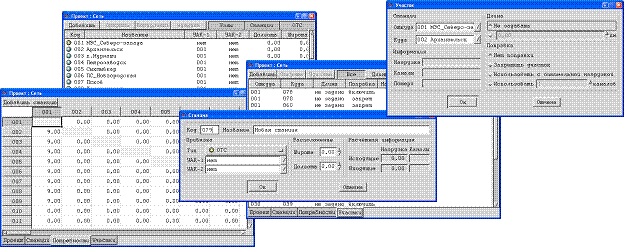

Исходными данными для расчета являются:
• список станций с указанием их расположения и типа;
• матрица телефонной нагрузки (матрица потребностей);
• принципы построения сети.
Рис. 2.6.7.

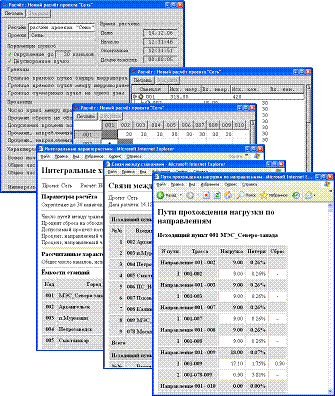

Результаты расчёта:
для каждой станции
количество и емкости (размеры) пучков (исходящих и входящих или объединенных)
для каждого направления:
• схема обходов;
• нагрузка, направляемая по каждому из путей;
• сквозная вероятность потерь (GoS)
• таблица маршрутизации потоков.
Рис. 2.6.8.

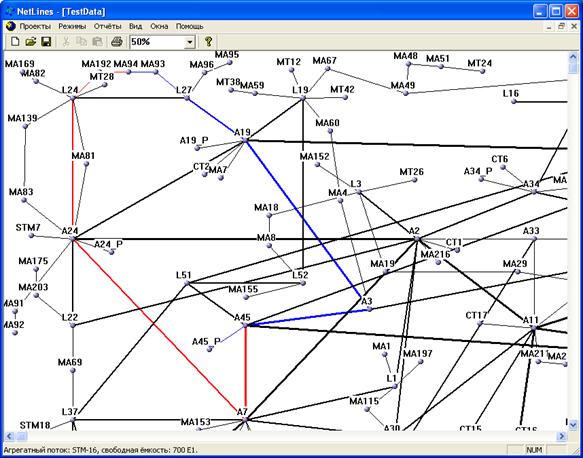

Программный комплекс NetLines Сети SDH и DWDM
Расчет пропускных способностей и надежности
Рис. 2.6.9.

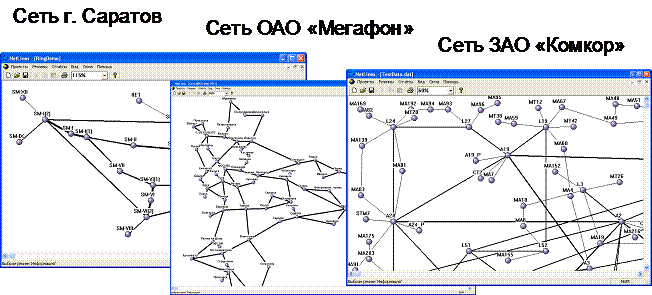

Результаты расчетов отображаются в графическом виде
Рис. 2.6.10.
Расчёт надёжности и времени задержки с использованием программного комплекса КаНаТ
Рис. 2.6.11.
Список литературы
1., Сергеева мультисервисной сети с учетом построения логических сетей и требований по качеству обслуживания для различных видов трафика с использованием программы оптимальной маршрутизации NetLines. // Спецвыпуск T-Comm. – 2009 – Часть III. – С.143-146.
2., Слободской расчёт коэффициента готовности и времени задержки для трактов сети SDH с помощью программного комплекса КаНаТ // T-Comm – Телекоммуникации и транспорт. – 2010. – №7. – С.156-159.
