Устройство защитного отключения П3Р2-3

Россия

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

(ПАСПОРТ)

Устройство защитного отключения

П3Р2-3

(ТУ )

Россия, Г. Тула, ул. Филимоновская, д.24\2

Тел. (48

E-mail: *****@***ru

www.

1. Назначение

1.1.  Устройства защитного отключения типа П3Р2-3 (в дальнейшем - устройства), предназначены для:

- защиты электросети от превышения абонентом лимита потребляемой мощности;

- защиты электроприборов потребителя при отклонении параметров сети от

нормативных значений (по максимальному и минимальному напряжению, по частоте

и перекосу фаз по току и напряжению);

- предотвращения чрезмерного потребления реактивной энергии;

- оповещения об аварийных ситуациях.

1.2.  Устройство размещается на опорах воздушных электрических линий, в помещениях, в силовых и распределительных щитах, в ТП при температуре воздуха от минус 40 0С до плюс 45 0С и относительной влажности до 98% при 25 0С.

1.3.  Устройства сертифицированы системой сертификации ГОСТ Р. № РОСС

RU. АЕ71.В03417

1.4. При заказе ПЗР2-3 необходимо указывать:

- наименование изделия;

- количество фаз;

- максимальный рабочий ток;

Структура условного обозначения: ПЗР2-3-Х-ХХХ А, где

Х – количество фаз;

ХХХ – номинальный рабочий ток, А.

2.Технические характеристики.

Измерительные каналы : 3 по напряжению + 3 по току.

Рабочий диапазон токов : 6 – 630 А (в зависимости от токовых колец).

Рабочий диапазон напряжения сети : 160 – 270 В.

Предельные значения питающей сети : 150 – 300 В.

Типы регистрируемых аварий : - превышение тока,

- превышение напряжения,

- заниженное напряжение,

- перекос фаз по току,

- перекос фаз по напряжению.

- логическое объединение нескольких аварий.

Настраиваемые параметры аварии : - мгновенный порог срабатывания,

- порог срабатывания,

- пауза ожидания срабатывания,

- время в отключенном состоянии.

Дискретность задания напряжения и тока : 1 В, 1 А.

Дискретность задания параметров времени : 0.02 сек.

Тип выхода : сухие контакты (симистор).

Нагрузочная способность выходов : 1A, 220 В.

Условия эксплуатации прибора :

- температура воздуха : от -40 до + 85° С.

- относительная влажность воздуха : не более 98% при температуре 25°С,

без конденсации влаги.

Вся настройка, калибровка и конфигурирование осуществляется программным обеспечением блока управления используя специальный переходник для порта данных.

Таблица 1.

№ п/п	Наименование параметра	Ед. Изм	Норма для устройства ПЗР2-3-1
ПЗР2-3- 1-10А	ПЗР2-3- 1-16А	ПЗР2-3- 1-20А	ПЗР2-3- 1-25А	ПЗР2-3- 1-32А	ПЗР2-3- 1-40А	ПЗР2-3- 1-50А	ПЗР2-3- 1-63А	ПЗР2-3- 1-80А	ПЗР2-3- 1-100А
1.	Максимальный рабочий ток питания цепи, Imax, не более	А	10	16	20	25	32	40	50	63	80	100
2.	Мощность, не более	кВт	2,5	3,4	4,4	5,5	7,0	8,8	11,0	13,9	17,0	21,5
2.	Номинальное напряжение питания цепи	В	220+5%
3.	Номинальная частота тока питания цепи	Гц	50+ 0,2%
4.	Ток срабатывания	А	10+2%	16+2%	20+2%	25+2%	32+2%	40+2%	50+2%	63+2%	80+2%	100+2%
5.	Время выдержки при превышении максимального рабочего тока	с	5+2%
6.	Время паузы отключения	с	180+10%
7.	Номинальный отключающий дифференциальный ток	мА	100	200	300	300-500	1000
8.	8.Время отключения при отключающем дифференциальном токе, не более	с	0,02
9.	Время отключения при превышении напряжения свыше 248+2В	с	0,1
10.	Время отключения при мгновенном повышении напряжения свыше 260+5В	с	0,05
11.	Напряжение срабатывания по фазам.	В	248+2
12.	Используемая мощность, не более	Вт	25	50
13.	Степень защиты		IP 54
14.	Способ защиты по ГОСТ		I класс
15.	Габаритные размеры, не более	мм
	Длина		175	225	310	400
	Ширина		135	140	220	220
	Высота		200	360	395	500
16.	Масса, не более	кг	3	5	8

Таблица 2.

№ п/п	Наименование параметра	Ед. Изм	Норма для устройства ПЗР2-3-3-…
10А	16А	20А	25А	32А	40А	50А	63А	80А	100А	160А	200А	250А	315А	400А	500А	630А
1.	Максимальный рабочий ток питания цепи, Imax, не более	А	10	16	20	25	32	40	50	63	80	100	160	200	250	315	400	500	630
2.	Мощность, не более	кВт	5,0	8,0	10,0	12,5	16	20	25	31,5	40,0	50,0	80,0	100,0	125,0	165,0	211,0	256,0	332
3.	Номинальное напряжение питания цепи	В	380+10%
4.	Номинальная частота тока питания цепи	Гц	50+ 0,2%
5.	Ток срабатывания	А	10+ 2%	16+ 2%	20+ 2%	25+ 25%	32+ 2%	40+ 2%	50+ 2%	63+ 2%	80+ 2%	100+2%	160+2%	200+2%	250+2%	315+2%	400+2%	500+2%	630+ 2%
6.	Время выдержки при превышении максимального рабочего тока	с	5+2%
7.	Время паузы отключения	с	180+10%
8.	Номинальный отключающий дифференциальный ток	мА	100	300	500	1000	2000	3000	4000	5000
9.	8.Время отключения при отключающем дифференциальном токе, не более	с	0,02
10.	Время отключения при превышении напряжения свыше 248+2В	с	0,1
11.	Время отключения при мгновенном повышении напряжения свыше 260+5В	с	0,05
12.	Напряжение срабатывания по фазам.	В	248+2
13.	Используемая мощность, не более	Вт	25	50	80	100
14.	Степень защиты		IP54
15.	Способ защиты по ГОСТ		I класс
16.	Габаритные размеры, не более	мм
	Длина		225	310	400	625	585	755
	Ширина		140	220	220	250	300	300
	Высота		360	395	500	800	1000	1200
17.	Масса, не более	кг	5	8	15	25	50	75

3. Устройство и работа

3.1. Устройство состоит из многофункционального блока управления, коммутационного реле, автоматического включателя, контактора, расположенных на монтажной панели..

3.2. Устройство контролирует электросеть по следующим параметрам:

·  потребляемый рабочий ток;

·  ток короткого замыкания;

·  перенапряжение выше нормативного 248+2В;

·  заниженное напряжение;

·  перекос фаз по току;

·  перекос фаз по напряжению;

·  логическое объединение нескольких аварий.

Принцип действия устройства заключается в следующем:

·  В случае превышения потребителем лимита мощности, установленного техническими условиями на поставку электроэнергии, устройство переключает электроснабжение потребителя в периодический режим - 5 секунд – время выдержки, после чего устройство отключает потребителя на время промежутка паузы отключения равного 180 секунд, при этом загорается красный свет индикации. Через 180 секунд устройство вновь включается… В этом режиме устройство будет работать в автоматическом режиме включения и отключения до принятия потребителем мер по снижению мощности нагрузки.

·  В случае возникновения в сети потребителя дифференциального тока выше нормативного (см. Таблицы №№1,2), устройство переключает электроснабжение потребителя в периодический режим - через 0,02 секунды, после возникновения в эл. сети превышающего дифференциального тока, устройство отключает потребителя на время промежутка паузы отключения равного 180 секунд, при этом загорается мигающий красный свет индикации. Через 180 секунд устройство вновь включается… В этом режиме устройство будет работать в автоматическом режиме включения и отключения в случае наличия в эл. сети превышающих нормативные значения токов утечки.

·  В случае возникновения в сети потребителя тока короткого замыкания сработает автоматический выключатель (собственная защита прибора), о чем будет свидетельствовать потухший свет индикации на приборе. Необходимо устранить причину возникновения тока короткого замыкания и переключением автоматического выключателя восстановить энергоснабжение. Внимание! В ПЗРе автоматический выключатель устанавливается на одну ступень больше мощности, выделенной абоненту Т. У. на поставку электроэнергии. Поэтому, срабатывание автоматического включателя говорит о нарушении правил эксплуатации электросетей.

·  В случае появления в электросети перенапряжения выше нормативного 248+2В ( 1-ая ступень защиты для бытовых эл. приборов) устройство переключает электроснабжение потребителя в периодический режим - через 0,1 секунд после возникновения в сети перенапряжения устройство отключает потребителя на время промежутка паузы отключения равного 180 секунд, при этом мигают по очереди красный и зеленый свет индикации. Через 180 секунд устройство вновь включается… В этом режиме устройство будет работать в автоматическом режиме включения и отключения пока в эл. сети сохраняется перенапряжение.

·  В случае мгновенного скачка напряжения свыше260+5В (2-ая ступень защиты для оргтехники) устройство переключает электроснабжение потребителя в периодический режим - Через 0,05 секунд после возникновения в сети перенапряжения устройство отключает потребителя на время промежутка паузы отключения равного 180 секунд, при этом мигают по очереди красный и зеленый свет индикации. Через 180 секунд устройство вновь включается… В этом режиме устройство будет работать в автоматическом режиме включения и отключения пока в эл. сети сохраняется перенапряжение.

Функции отключения по частоте в электросети, перекосу фаз по току и напряжению. cosφ и другим возможностям прибора используются по запросу заказчика (см. Приложение: блок управления).

Применение устройства позволяет:

·  контролировать в автоматическом режиме потребляемую мощность, выделенную абоненту техническими условиями;

·  снизить перегрузку электросети за счет контролирования превышения установленного лимита мощности;

·  защитить бытовые электроприборы и оргтехнику потребителя от перенапряжения сети;

·  защитить бытовые электроприборы и оргтехнику потребителя от недопустимо низкого напряжения в сети;

·  отключать-подключать (при необходимости), потребителя при перекосах фаз по току или напряжению;

·  повысить пожаробезопасность за счет ограничения токовой перегрузки проводников.

3.3. Устройства имеют следующие виды индикации:

- световую, которая осуществляется при помощи двухцветного светодиода и отображает причины срабатывания и режимы работы(10-11 модель).

Ø  Зеленый горит - нормальное состояние.

Ø  Зеленый мигает - обмен данными.

Ø  Красный горит - авария по току фазы.

Ø  Красный мигает - авария по дифференциальному току.

Ø  Желтый (красный и зеленый одновременно) мигает - авария перекосы фаз.

Ø  Красный и зеленый мигают по очереди - авария по превышению напряжения.

Ø  Красный длинный и зеленый короткий мигают по очереди - авария заниженное напряжение.

- светодиодный индикатор для отображения текущих значений напряжения сети электропитания и тока потребления нагрузки. (5 модель)

- трехразрядный семисигментный светодиодный дисплей, дополненный индикацией размерности отображаемой величины (три красных светодиода справа от дисплея, индицируют соответственно амперы, вольты и секунды), семью желтыми светодиодами, отображающими, какая величина в данный момент индицируется на дисплее, а также светодиодом показывающим состояние нагрузки и четырьмя кнопками, с помощью которых осуществляется смена режимов индикации, настройка и калибровка. (6 модель)

4.Инструкция по монтажу и эксплуатации

Внимание! Перед установкой устройства на объект обязательно проверьте затяжку всех контактов!

4.1. Монтаж и установку устройств могут производить только специалисты энергосетевых организаций, аттестованные в соответствии с ПТБ и ПТЭ.

4.2. Электротехнический персонал, устанавливающий устройства, обязан при установке ознакомить потребителя с настоящим паспортом.

4.3. ВНИМАНИЕ! Для повышения уровня безопасности необходимо в сети потребителя устанавливать УЗО с током срабатывания не более 30 мА при условии соблюдения требований селективности. УЗО, используемое в ПЗР2-3, настроено на ток срабатывания 100 и более МА и служит второй ступенью защиты объекта и предотвращения хищения эл. энергии.

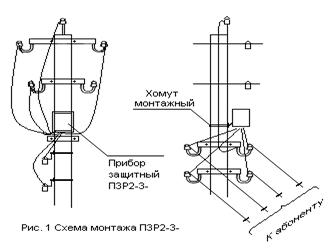

4.4. Монтаж устройств на электроопорах линий ВЛ-04 производиться способом зажима стойки устройства в соответствии со схемой, приведенной на рис.1, при помощи траверсы (уголок 40х40х4) и хомута Х10, размеры которого приведены на рис 2.

4.5. Устройства должны подключаться следующим образом:

4.5.1. ПЗР2-3-1: Устройства должны устанавливаться в рассечку фазного и нулевого проводов в соответствии с рис.3:

-контакт «01» подключается к «0» электросети ВЛ-04;

-контакт «Ф1» подключается к фазному проводу электросети ВЛ-04;

-контакт «02» подключается к «0» проводу абонента;

-к контакту «Ф2» подключается фазный провод абонента.

Рис. 3 Рис.4

4.5.2. ПЗР2-3-3:

- вводные фазные проводники электросети должны подключаться к проводам L1,L2,L3, соединенным с автоматическим выключателем;

- вводный нулевой рабочий проводник должен подключаться к проводу «N1»;

- фазные проводники потребителя должны подключаться к выходным проводам L12,L22,L32, присоединенным к магнитному пускателю;

- нулевой рабочий проводник потребителя должен подключаться к проводу «N2».

Рис.5

Маркировка контактов устройств - на их корпусах. Неправильное подключение приводит к выходу устройств из строя!!!

4.6. В соответствии с Правилами устройства электроустановок ДНАОП 0«В зоне действия П3Р2-3, нулевой рабочий провод не должен иметь соединения с заземленными элементами и нулевым защитным проводником».

4.7. В процессе эксплуатации приборы требуют периодического технического обслуживания (подтяжка контактов, удаление пыли и др.). Период обслуживания устанавливается эксплуатирующей организацией.

6. Комплект поставки

1.Устройство защитное, шт.………………..……...........................................1

2.Паспорт, шт. ..................................................................................................1

3.Упаковка..........................................................................................................1

4. Ключ специальный ………………………………………………………...2

7. Свидетельство о приемке

Устройство защитного отключения П3Р2-3- ____ - ______ А. ______ М

Заводской №_________________

Соответствует техническим условиям ТУ

Дата выпуска

Печать предприятия-изготовителя М. П.

8. Гарантийные обязательства

7.1. Предприятие-изготовитель гарантирует работу устройств в течении 12 месяцев со дня ввода в эксплуатацию или 24 месяца со дня изготовления при условии соблюдения потребителем инструкции по монтажу, эксплуатации и правил хранения, предусмотренных настоящим паспортом. При нарушении целостности пломбы гарантия снимается.

7.2. Неисправности, возникающие по вине предприятия-изготовителя в течение гарантийного срока эксплуатации, устраняются бесплатно на предприятии-изготовителе.

Гарантийный ремонт производиться по адресу:

Россия, , стр. 2 ,

Ознакомлен потребитель_______________________________________
