НИО-21/ЭОС ГП УЦМ

г. Ульяновск

Датчик импульсный

ДИ-600

ПАСПОРТ

ЭОСТ 401265.001 ПС

Общие сведения

Датчик предназначен для преобразования угловых перемещений в последовательность электрических сигналов, содержащих информацию о величине и направлении этих перемещений.

В основе работы датчика лежит принцип фотоэлектронного сканирования штриховых растров. В качестве осветителей используются инфракрасные светодиоды, а приемниками служат кремниевые фотодиоды.

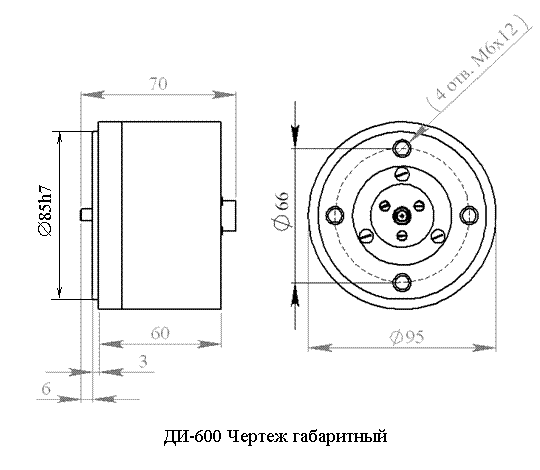

Основные технические характеристики


Параметры выходных сигналов

Уровень выходных сигналов:

U1> 21,5В при IВЫХ £ 20мА

U0<0,5В при IВЫХ £ 20мА

Выходная нагрузка:

IВЫХ £ 20мА

CВЫХ £ 1000пФ

Длительность фронтов вых. сигналов:

t+ £ 100нс t- £ 100нс

Время задержки сигнала реф. точки относительно основных сигналов:

td £ 100нс

Сигнал реф. точки вырабатывается однократно за один оборот вала преобразователя. Соотношение фаз соответствует вращению вала по часовой стрелке.

Рекомендуемая схема связи преобразователя

с устройством приема информации

Z – волновое сопротивление используемого кабеля.

Распайка ответной части соединителя РС10ТВ

Вид со стороны монтажа (розетка)


№ контакта

2

1

5

4

3

8

7

6

10

9

Адрес

-

R

A

экран

B

A

+24B

B

R

0В
Комплектность

1.  Датчик ДИ-600………………………………………………………………. 1шт.

2.  Муфта ЛИР801……………………………………………………………….. 1шт.

3.  Соединитель РС10ТВ (розетка кабельная)……………………………….. 1шт.

4.  Паспорт…………………………………………………………………………1шт.

Свидетельство о приемке

Датчик ДИ-600 ЭОСТ 401265.001 заводской номер 031 соответствует документации и признан годным для эксплуатации.

Гарантийные обязательства

Срок гарантии составляет 12 месяцев.

При выходе из строя прибора в течение гарантийного срока не по вине потребителя изготовитель производит безвозмездно ремонт датчика импульсов.

Дата приемки

Подпись

Штамп ОТК
