Навесные вентилируемые фасады

Компания «ПромАльпИндустрия» предлагает системное решение задач по технологии облицовки и утепления фасадов с использованием системы U-CON.

Что такое навесные фасады?

Новые тенденции в архитектуре и строительстве до неузнаваемости изменили облик современных городов. Отделка фасадов является важнейшей задачей архитектурного проектирования и успешно применяется во всем мире. Создание красивых и оригинальных фасадов с новыми архитектурными формами стало возможным во многом благодаря технологии устройства навесных вентилируемых фасадов.

Появившись в России, навесные вентилируемые фасады, сразу завоевали популярность среди архитекторов, дизайнеров и строителей.

Навесной фасад представляет собой различного вида и сложности конструкцию, состоящую из материалов облицовки и подоблицовочной конструкции, которая в свою очередь крепиться к стене таким образом, чтобы между защитно-декоративным покрытием и стеной оставался воздушный промежуток. Для дополнительного утепления наружных конструкций между стеной и облицовкой может устанавливаться теплоизоляционный слой - в этом случае воздушный зазор оставляется между облицовкой и теплоизоляцией.

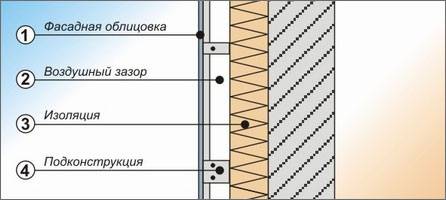

Конструкция навесного вентилируемого фасада:

1. Фасадная облицовка
Облицовочные материалы в конструкции вентилируемого фасада выполняют защитно-декоративную функцию. Они защищают утеплитель, подоблицовочную конструкцию и стену здания от повреждений и атмосферных воздействий. В то же время облицовочные панели являются внешней оболочкой здания, формируют эстетический облик, являются его визитной карточкой.

В настоящее время существует большой выбор фасадных панелей для облицовки стен здания. Кроме внешнего вида они отличаются между собой по материалу, размеру и типу крепления (видимое, невидимое).

Материалы, применяемые для изготовления панелей, могут быть самые разные, причем этот список постоянно пополняется: композитные панели, алюминиевые листы, плоские листовые панели, керамический гранит, керамические плитки, натуральный камень и т. д.

2. Воздушный зазор
Наличие воздушного промежутка в вентилируемом фасаде принципиально отличает его от других типов фасадов, т. к. внутренняя влага свободно удаляется в окружающую среду. Вентилируемая воздушная прослойка снижает так же и теплопотери в отопительный период, т. к. температура воздуха в ней несколько выше, чем снаружи.

3. Теплоизоляция
Система навесных фасадов с воздушным зазором позволяет последовательно разделить функции обеспечения изоляции и защиты от воздействия неблагоприятных погодных условий. Обычно в качестве изоляции для зданий любой высоты и цели эксплуатации используются минеральные материалы теплопроводящей группы 040 или 035. Свойства системы навесных фасадов позволяют использовать любые изоляционные материалы необходимой толщины, что позволяет избежать проблем в соблюдении требований по энергоэкономии.

4. Подконструкция
Подоблицовочная конструкция состоит из кронштейнов, которые крепятся непосредственно на стену, и несущих профилей, устанавливаемых на кронштейны. На несущие профили, образующие каркасную систему, с помощью специальных элементов крепежа монтируются плиты, листы, кассеты облицовки. Утеплитель фиксируется на наружной поверхности стены с помощью дюбелей или специальных профилей.

Основное предназначение подоблицовочных конструкций заключается в том, чтобы надежно закрепить плиты облицовки и теплоизоляции к стене таким образом, чтобы между теплоизоляцией и отделочной панелью остался вентиляционный промежуток. При этом исключаются клеевые и другие «мокрые» процессы, а все соединения осуществляются механически.

Преимущества навесных вентилируемых фасадов

длительный безремонтный срок службы (не менее 50 лет) лучшая защита от воздействия агрессивных факторов, разрушающих несущие конструкции; предотвращение коррозии высокоэффективная термоизоляция: внутренняя жилищная среда комфортна для проживания (зимой - тепло, летом - не жарко), снижение затрат на работе климатического оборудования экономия энергии: потребность здания в энергии снижается на 30%, экономия затрат на отопление защита от воздействия влаги (талая вода, дождь, конденсат): предотвращает переувлажнение и разрушение несущих стен звуко- и шумоизоляция может быть улучшена на 15 Дб пожарная безопасность, которая обеспечивается включением в конструкцию трудносгораемых и несгораемых материалов высокоэффективная защита здания от ударов молнии: фасад функционирует как экран, предотвращающий выход из строя электронной техники внутри помещения соответствие экологическим стандартам: отсутствует необходимость в утилизации старого покрытия несущих стен низкие эксплуатационные расходы получение дополнительной полезной площади здания за счет уменьшения общей толщины наружных стен возможность проведения фасадных работ в любое время года простота и удобство монтажа, сокращение общих сроков строительства простая процедура демонтажа, возможность вторичного использования отдельных элементов использование различных видов облицовок: композитные панели, алюминиевые листы, плоские листовые панели, керамический гранит, натуральный камень неограниченные варианты дизайна, гармоничное сочетание различных материалов и фактур возможность использования облицовки темных тонов, что не отражается на перенагревании помещения при высоких температурах

Только грамотно спроектированная, продуманная система позволяет реализовать все функции и преимущества навесного фасада

Преимущества системы U-kon

Система навесных фасадов с воздушным зазором U-KON - лучшее системное решение по современной технологии облицовки и утеплению зданий.

многообразие систем и их модификаций позволяет использовать оригинальные комбинации облицовок и применять оптимальные проектные решения конструктивно не ограничен размер компенсации термических деформаций, возможность использования системы в любых климатических зонах без дополнительной адаптации система разработана по принципу <конструктора>, сокращая до минимума количество подготовительных операций при монтаже (разметка, сверление) и объем ремесленных работ на стройплощадке все элементы системы заводского изготовления, что позволяет проводить монтаж в кратчайшие сроки и конструктивно сводит к минимуму риск влияния субъективного фактора при монтаже система и ее отдельные элементы постоянно совершенствуются в соответствии с техническим прогрессом и новейшими требованиями современного рынка фасадостроения конструктив системы позволяет предъявлять минимальные требования к ровности несущей стены

Эксплуатационные характеристики системы U-kon

Грамотно спроектированная подоблицовочная конструкция должна, прежде всего, обладать достаточной несущей способностью, сопротивлением ветровым и прочим нагрузкам, коррозионной стойкостью в слабо - и среднеагрессивных средах, возможностью компенсации термических деформаций при суточных и сезонных колебаниях температур, термо - и теплоизоляцией, пожарной безопасностью, а также легкостью и высокой скоростью монтажа. Система подконструкции U-kon соответствует всем необходимым современным нормативно-строительным требованиям:

Термоизоляция

Излишнему накоплению тепла внутри здания препятствует применение специальной профильной системы для навесных фасадов и теплоизолятора, обеспечивающих естественную вентиляцию фасада. Тем самым достигается комфортный микроклимат помещений без применения дополнительных дорогостоящих систем кондиционирования.

Теплоизоляция

Наличие утеплителя, защищенного от воздействия осадков и, главным образом, от возникновения конденсата, значительно снижающего теплосберегающие свойства утеплителя, благодаря профильной системе вентилируемых фасадов позволяет в большой степени сократить расходы энергии на отопление, а также снизить толщину несущих стен, уменьшая нагрузку на фундаменты.

Защита от осадков

Конструкция основного несущего профиля спроектирована таким образом, что вся попадающая на поверхность фасада влага удаляется в дренаж, исключая контакт с утеплителем и стеной здания.

Диффузия водяных паров

Водяные пары, возникающие в стенах здания в процессе его эксплуатации, удаляются методом естественной вентиляции, предусмотренной системой навесных фасадов, тем самым существенно улучшая теплоизоляционные свойства стен, обеспечивая комфортный температурный режим внутри здания.

Термические деформации

Благодаря специально разработанной схеме монтажа и крепления к стене, профильная система навесных фасадов имеет возможность поглощения термических деформаций, возникающих при суточных и сезонных перепадах температур. Это помогает избежать внутренних напряжений в материале облицовки и несущей конструкции.

Пожарная безопасность

Система навесных фасадов включает в себя материалы и изделия, относящиеся к категории трудносгораемых, или несгораемых, препятствующих распространению огня.

Звукоизоляция

Совместное применение навесного фасада и теплоизолятора является отличной звукоизоляцией, поскольку фасадные панели и теплоизолятор имеют звукопоглощающие свойства в широком диапазоне частот (например, звукоизоляция стены из легкого бетона повышается в 2 раза при устройстве навесного фасада с применением панелей Alucobond).

Методы крепления системы U-kon

Система АТС-101	Система АТС-102	Система АТС-102И	Система АТС-103
Кассетный способ крепления композитных панелей типа ALUCOBOND и алюминиевых листов типа ALCAN. Специальная вырубка в кассетах.	Кассетный способ крепления алюминиевых листов типа ALCAN.	Кассетный способ крепления композитных панелей типа ALUCOBOND и алюминиевых листов типа ALCAN. Специальный крепежный элемент - икля.	Кассетный способ крепления композитных панелей типа ALUCOBOND и алюминиевых листов типа ALCAN. Крепления передвижные, невидимые. Возможность установки плит с вертикальным смещением
Система АТС-104	Система АТС-112	Система АТС-114	Система АТС-119
Клепочный способ крепления композитных панелей типа ALUCOBOND и алюминиевых листов типа ALCAN с подгибами	Клепочный способ крепления композитных панелей типа ALUCOBOND и алюминиевых листов ALCAN с помощью прижимного профиля	Клепочный способ крепления композитных панелей типа ALUCOBOND, алюминиевых листов и любых плоских листовых материалов.	Клепочный способ крепления типа "чешуя" композитных панелей типа ALUCOBOND.
Система АТС-135	Система АТС-228	Система АТС-234	Система АТС-235
Кассетный способ крепления композитных панелей типа ALUCOBOND с элементами усиления кассет.	Невидимый способ крепления плит керамического гранита, натурального камня, плоских панелей типа MAX, TRESPA, CEMSTONE специальными анкерами KEIL.	Видимый способ крепления плит керамического гранита при помощи кляммеров из нержавеющей стали или алюминиевых клипс.	Невидимое крепление плит керамического гранита, натурального камня, плоских панелей специальными анкерами. Возможность установки плит с вертикальным смещением.
Система АТС-316
Невидимый способ крепления плит натурального камня при помощи алюминиевых профилей-фиксаторов.
