Настройка маршрутизатора VoIP D-link DVG-G5402SP
Быстрая настройка

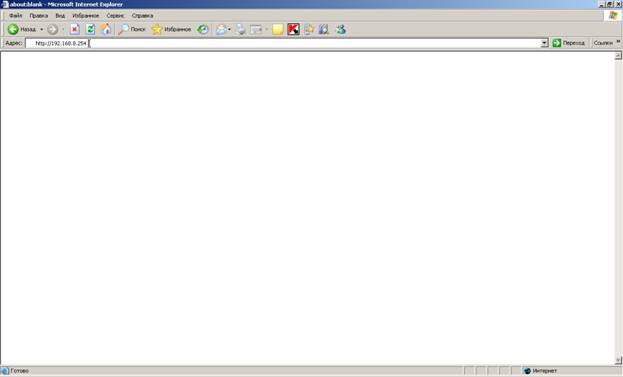

Для доступа к утилите настроек на основе web-интерфейса, откройте браузер и введите IP-адрес DVG-G5402SP (http://192.168.8.254)

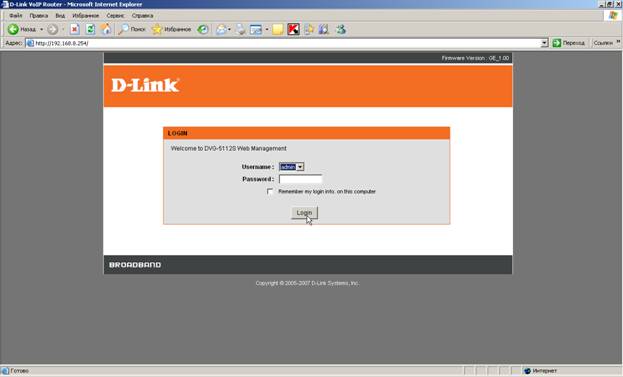

Нажмите Enter àLogin, чтобы войти в утилиту.

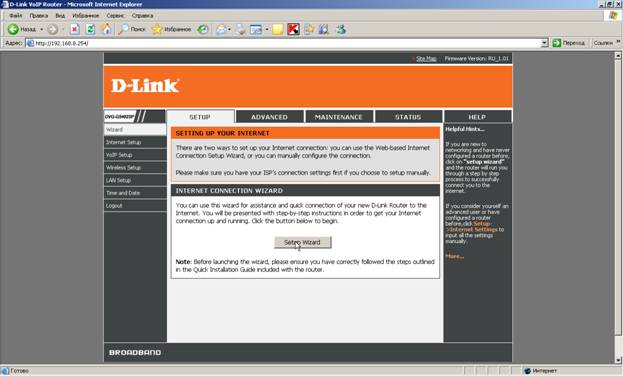

Нажмите Setup Wizard.

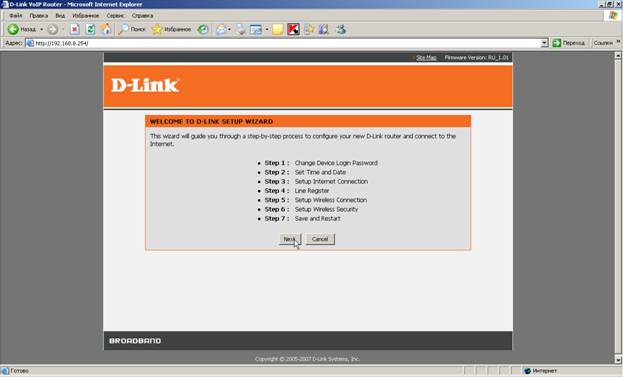

Попадаем в меню быстрых настроек. Нажимаем Next.

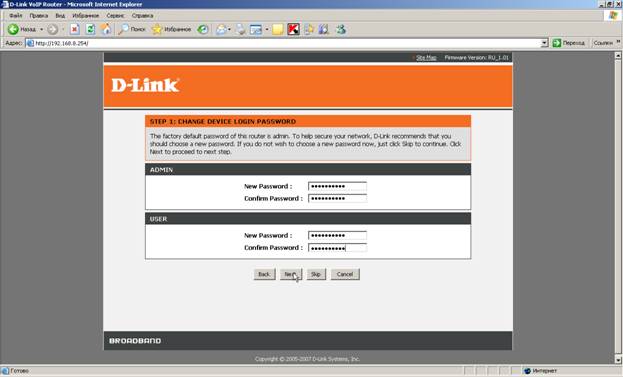

Параметры безопасности. Имя пользователя ADMIN и USER заданы по умолчанию, без пароля. В целях безопасности настоятельно рекомендуется создать новый пароль. Запомните пароль, который вы ввели. При следующем доступе, после перезагрузки устройства, надо будет вводить именно этот пароль. Нажимаем Next.

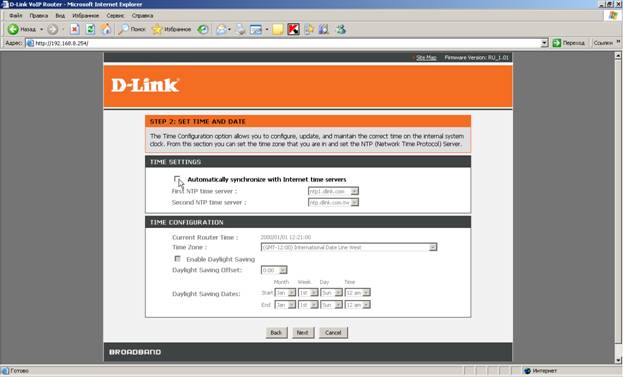

Настройка сервера NTP. В Automatically synchronize with Internet time servers галочку убираем. Используем сервер NTP по умолчанию. Нажимаем Next.

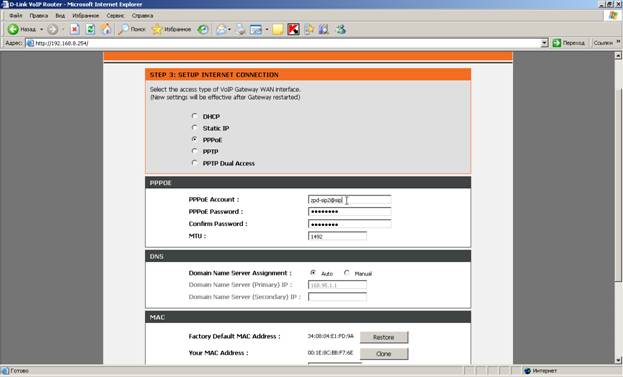

Настройка интернет-соединения. Выбираем тип подключения PPPoE. Вводим значения PPPoE подключения, реквизиты выдаются при заключении договора. Параметр Domain Name Server Assignment ставим Auto (IP-адрес DNS назначается провайдером). Нажимаем Next.
PPPoE Account : | имя |
PPPoE Password : | пароль |
Confirm Password : | подтверждения пароля |

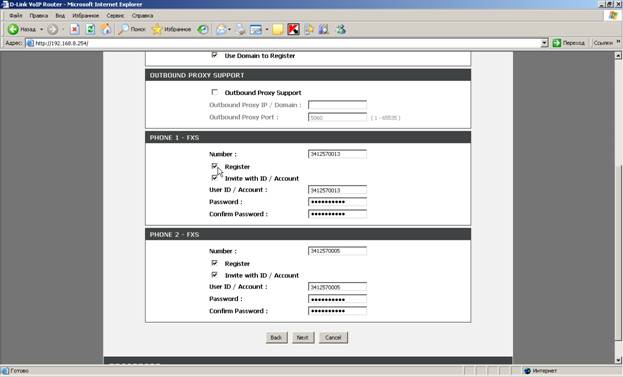

Настройки SIP. Зарегистрируйтесь на SIP Proxy сервере, поставив галочку в Enable Support of SIP Proxy Server / Soft Switch. Маршрутизатор DVG-G5402SP имеет два порта для подключения телефонных аппаратов. В зависимости от количества используемых телефонных аппаратов заполняем поля Phone 1 – FXS и Phone 2 – FXS (для второго аппарата), ставим галочки Register и Invite with ID / Account. Реквизиты для регистрации на SIP Proxy сервере выдаются при заключении договора. После ввода параметров SIP Proxy Server ставим галочку Use Domain to Register. Нажимаем Next.
Phone 1 – FXS и Phone 2 – FXS | |
Number : | Телефонный номер |
User ID / Account : | Совпадает с параметром Number: |
Password : | пароль |
Confirm Password : | Подтверждение пароля |
SIP Proxy Server | |
Proxy Server IP / Domain : | 192.168.86.1 |
Proxy Server Port : | 5060 |
TTL (Registration interval) : | 3600 |

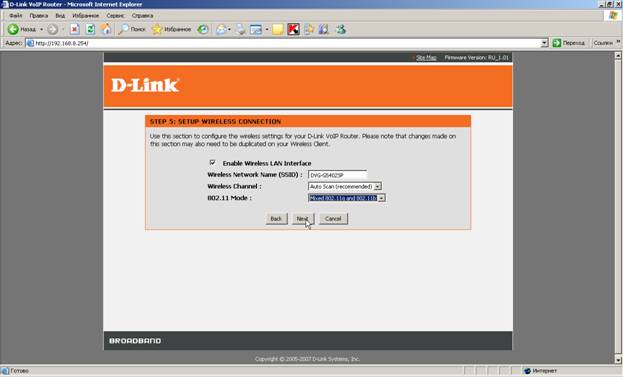

Настройка беспроводной сети (Wireless). Ставим галочку в Enable Wireless LAN Interface. Значение Wireless Network Name (SSID): можно ввести любое, это имя устройства в беспроводной сети. Wireless Channel: Auto Scan (автоматическое сканирование частот), 802.11 Mode: Mixed 802.11g and 802.11b (выбираем оба стандарта коммуникации в беспроводной сети). Нажимаем Next.

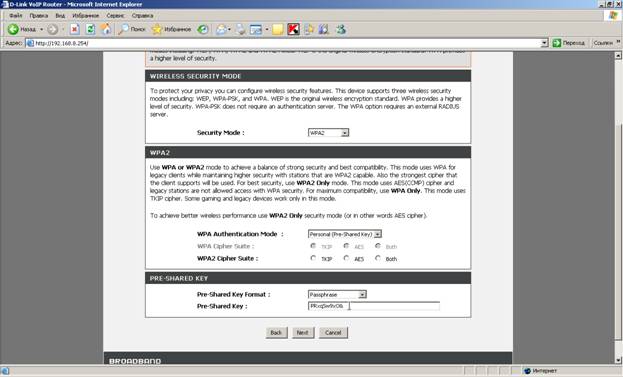

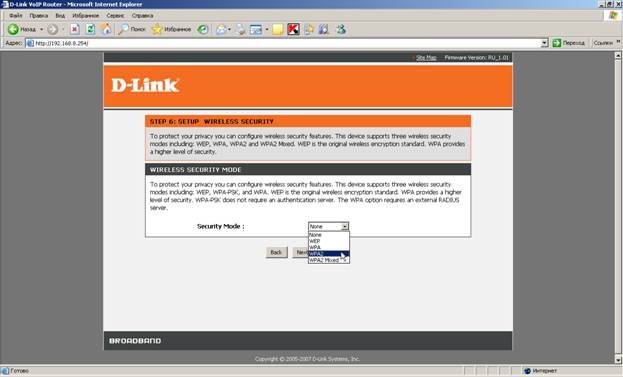

Настройка безопасности беспроводной сети. В Security Mode : WPA2. Нажимаем Next.
B WPA Authentication Mode: Personal (Pre-Shared Key), WPA2 Cipher Suite: выбираем алгоритм шифрования AES. Pre-Shared Key Format : Passphrase, Pre-Shared Key : вводим пароль, этот пароль будет использоваться при авторизации беспроводного устройства.,

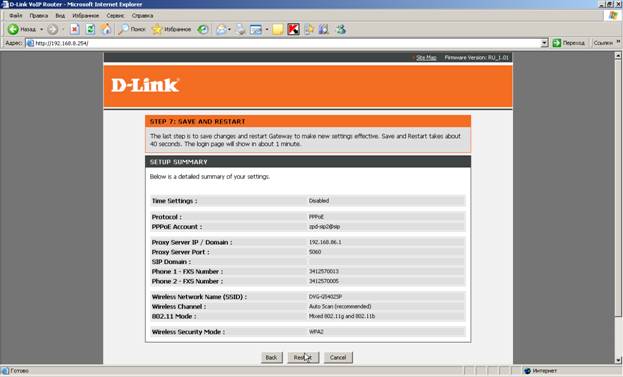

Завершение быстрой настройки. Проверьте итоговые настройки. Для вступления новых настроек в силу, необходимо нажать кнопку Restart для перезагрузки DVG-G5402SP.

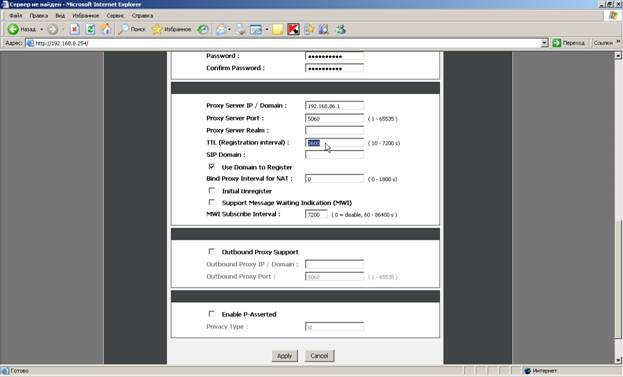

После перезагрузки устройства заходим на вкладку VoIP Setup. В TTL (Registration interval) : устанавливаем параметр 3600.
Настройка VoIP

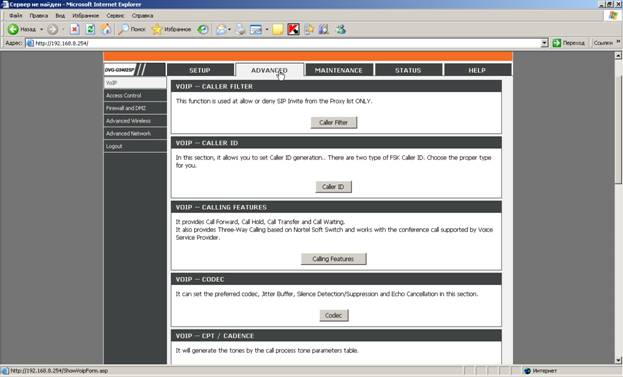

После перезагрузки оборудования вводим новый пароль, заходим на вкладку ADVANCED, для настройки VoIP соединения.

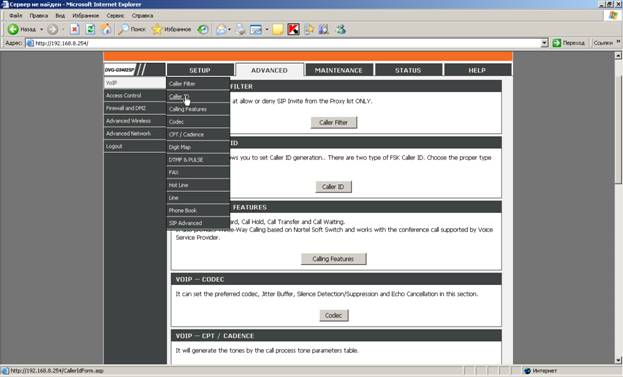

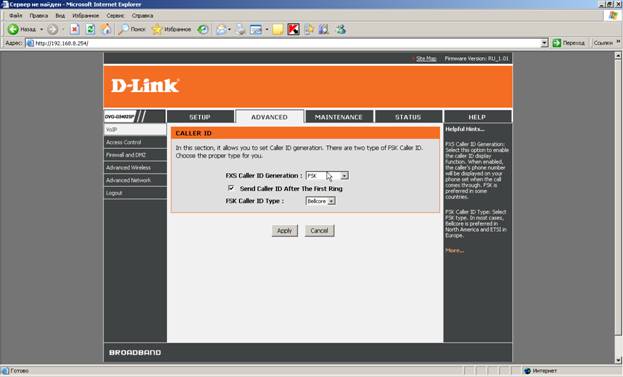

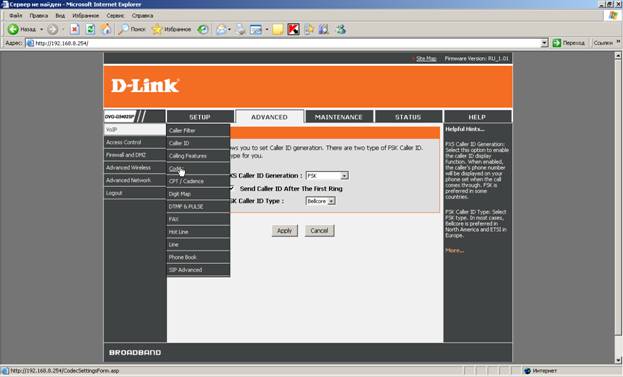

Нажимаем Caller ID. Выставляем параметры FXS Caller ID Generation : FSK, ставим галочку в Send Caller ID After The First Ring, FSK Caller ID Type : Bellcore. Нажимаем Apply.

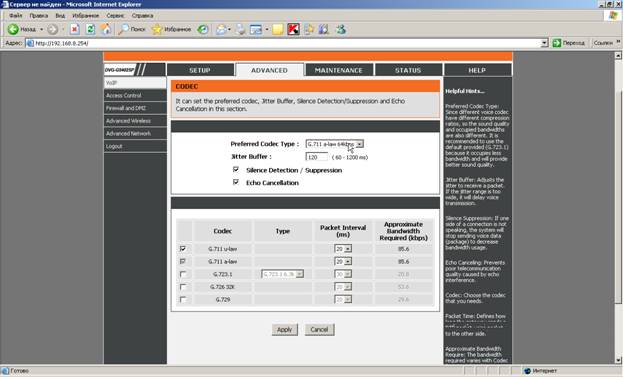

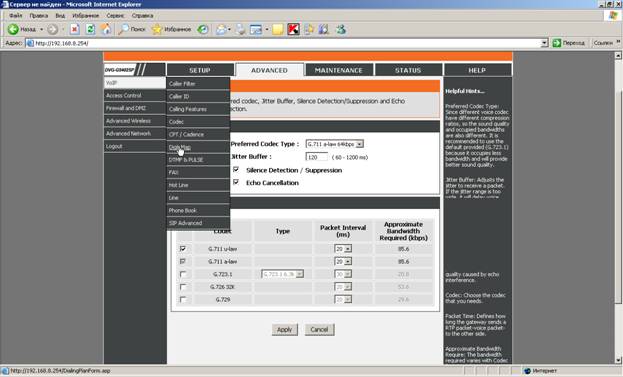

Нажимаем Codec. Выставляем параметры Preferred Codec Type : G.711 a-law 64 kbps. Нажимаем Apply.

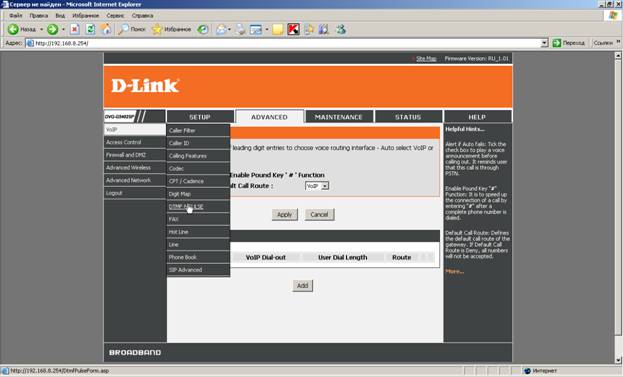

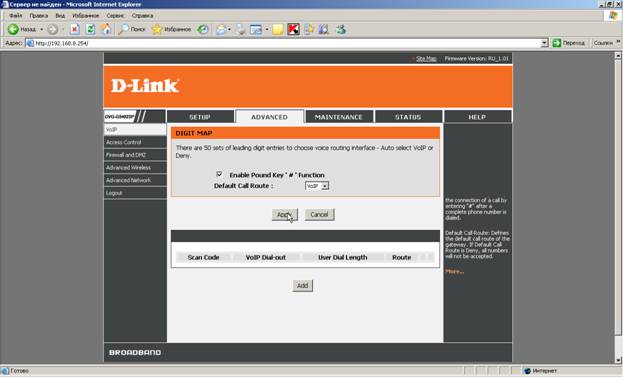

Нажимаем Digit Map. Параметр ставим Default Call Route : VoIP. Нажимаем Apply.

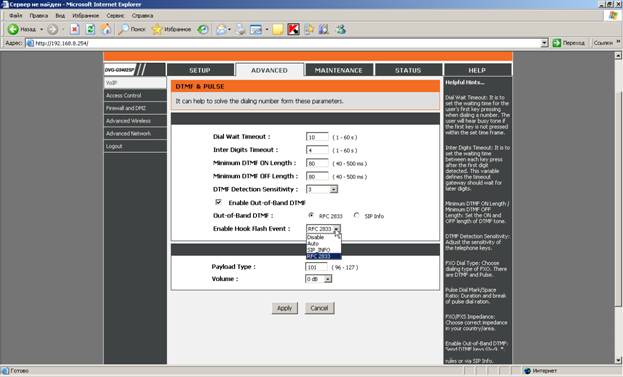

Нажимаем DTMF & PULSE. В параметрах FXS Pulse Detection и Enable Out-of-Band DTMF ставим галочку. В Enable Hook Flash Event : выставляем RFC 2833. Нажимаем Apply.

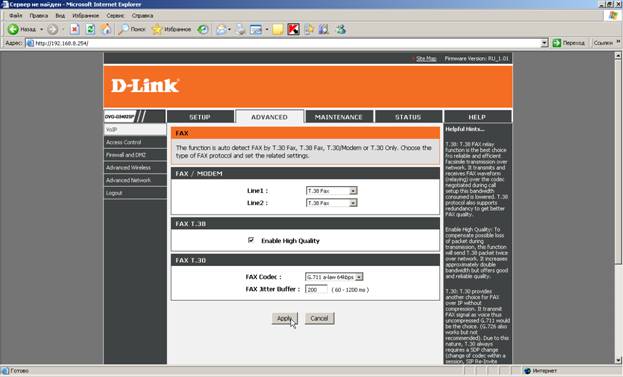

Нажимаем FAX. Для использования Факса нужно установить параметр Line 1 и Line 2: T 38 Fax. Нажимаем Apply.
Нажимаем Save & Restart. После перезагрузки заходим на вкладку STATUS. Смотрим параметры WAN Port Information. Должна быть табличка следующего вида:
Factory Default MAC Address : | 1CAFF7C8B6FA |
Net Link : | Connected |
IP address : | 10.118.128.4 (выданный автоматически ip-адрес) |
Subnet mask : | 255.255.255.255 |
Default Gateway : | 10.118.128.1 |
Domain Name Server : | 10.0.4.129, 10.0.4.130 |

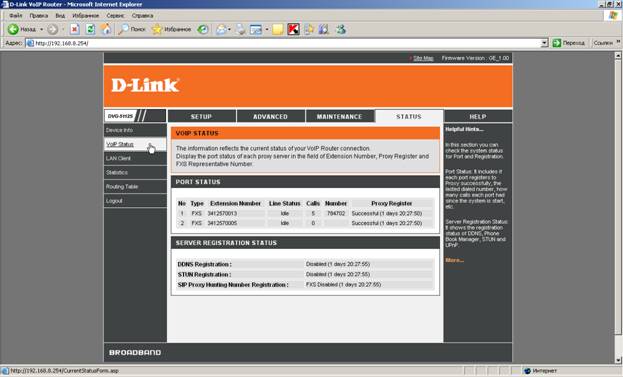

Заходим на вкладку VoIP Status. Смотрим параметры Port Status. Должна быть табличка следующего вида:
No | Type | Extension Number | Line Status | Calls | Number | Proxy Register |
1 | FXS | Idle | 5 | Successful (1 days 20:29:35) | ||
2 | FXS | Idle | 0 | Successful (1 days 20:29:35) |
Настройка телефонного VoIP-адаптера D-link DVG-5112S завершена.
