Транзисторный KB усилитель мощности
Игорь ТИТОВКА (UA1ZH), г. Мурманск

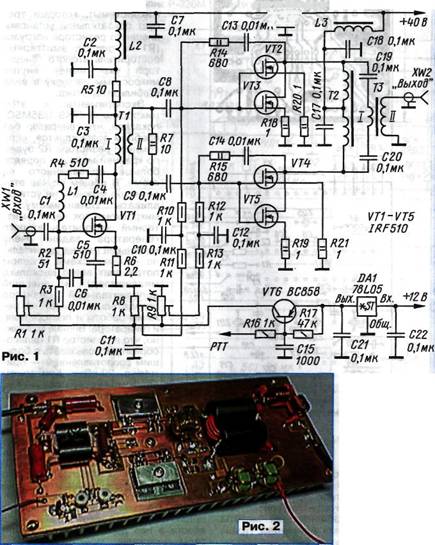

Широкополосный усилитель, схема которого показана на рис. 1, предназначен для работы в составе любительского KB трансивера. Его можно использовать и как самостоятельное изделие, в качестве настольного усилителя совместно с маломощным трансивером. Выходная мощность усилителя — 100...150 Вт, при входной около 1 Вт. В целом это несложная конструкция с хорошими эксплуатационными характеристиками.
Усилитель двухкаскадный. Оба каскада выполнены на доступных и недорогих переключающих полевых транзисторах, что выгодно отличает данную конструкцию от многих других. Первый каскад на транзисторе VT1 — однотактный. Согласование входного сопротивления с источником сигнала 50 Ом выполнено не самым лучшим, но простым способом — установкой на входе усилителя резистора R2 сопротивлением 51 Ом. Нагрузкой каскада является первичная обмотка согласующего трансформатора Т1. Для выравнивания частотной характеристики каскад охвачен цепью отрицательной обратной связи — L1, R4, С4. Катушка L1 уменьшает влияние ООС в области верхних частот и тем самым поднимает усиление каскада. Аналогичную функцию выполняет и конденсатор С5, подключенный параллельно резистору R6 в цепи истока транзистора VT1. Второй каскад усилителя — двухтактный. Он выполнен на двух парах соединенных параллельно транзисторов — VT2, VT3 и VT4, VT5. Для минимизации гармоник напряжение смещения каждого плеча каскада и соответственно токи покоя транзисторов регулируются раздельно подстроечными резисторами R8 и R9. На эти резисторы напряжение подается через электронный коммутатор, выполненный на транзисторе VT6, от стабилизатора — микросхемы DA1. Переключение усилителя в активный режим происходит при замыкании вывода РТТ на общий провод. Каждое плечо второго каскада также охвачено цепью ООС. Нагрузка каскада — трансформатор Т2. Согласование с несимметричной нагрузкой 50 Ом обеспечивает трансформатор ТЗ.
Монтаж усилителя выполнен на печатной плате из двусторонне фольгированного стеклотекстолита. Одна сторона платы используется как экран, а на второй стороне резаком вырезаны проводники. Плата установлена на большом теплоотводе. В местах крепления к теплоотводу мощных транзисторов в плате сделаны прямоугольные отверстия. Транзисторы установлены через диэлектрические теплопроводные прокладки. Воздушное принудительное охлаждение усилителя весьма желательно.
Все постоянные резисторы — МЛТ; подстроечные — СПЗ-19. Выводы резисторов должны иметь минимальную длину для снижения паразитной индуктивности. Можно, в принципе, удалить их полностью, а пайку осуществлять прямо к колпачкам выводов. Особенно это касается резисторов в цепях истока транзисторов.
Все конденсаторы в усилителе — для поверхностного монтажа. Конденсаторы С8, С9, а особенно С19 и С20, должны иметь достаточную реактивную мощность. Можно установить несколько конденсаторов, включенных параллельно.
Транзисторы IRF510 можно, в принципе, заменить другими, но с ними можно ожидать увеличения завала усиления в области частот выше 20 МГц, так как входная и проходная емкости транзисторов IRF510 минимальные из всей линейки переключающих полевых транзисторов. Если удастся найти транзисторы MS-1307, то можно рассчитывать на значительное улучшение работы усилителя в области высших частот. Но они дорогие...
Катушка L1 намотана проводом ПЭЛ 0,31 на оправке диаметром 3 мм, число витков — 10 (подбирается при коррекции АЧХ). Дроссели L2 и L3 намотаны проводом ПЭВ-2 0,8 в один слой до заполнения на кольцевых магнитопроводах типоразмера К16x12x5 из феррита 1000НН.
Качество работы усилителя во многом зависит от трансформаторов. Трансформаторы Т1 и Т3 выполнены по классической конструкции одновиткового ШПТ ("бинокль"). Магнитопровод для Т1 набран из десяти колец типоразмера К12x6x5 из феррита 1000НН (2 столба по 5 колец). Обмотки выполнены проводом МГТФ сечением 0,35 мм. Первичная обмотка содержит 5 витков, вторичная — 2 витка. Хорошие результаты дает выполнение обмоток из нескольких включенных параллельно проводов меньшего сечения. Важным моментом является максимальная плотность заполнения внутреннего объема магнитопровода обмотками. Магнитопровод трансформатора Т3 — ферритовые трубки от сигнальных кабелей компьютерных мониторов. Во внутренние отверстия трубок плотно вставлены отрезки тонкостенных медных трубок, которые и образуют один виток — первичную обмотку. Внутри медных трубок размещена вторичная обмотка, содержащая 4 витка из семи параллельных проводов МГТФ.
Трансформатор Т2 намотан проводом ПЭВ-2 0,9 на кольце К22х12x6,5 из феррита 600НН. Обе обмотки содержат по 7 витков свитых между собой проводов.
Конструкция одного из вариантов усилителя показана на фото рис. 2.
При испытании двухтоновым сигналом усилитель развивал мощность до 150 Вт при сохранении высокой линейности и имел завал АЧХ на наивысшей частоте KB диапазона около 4 дБ относительно частоты 3 МГц. Настройка усилителя сводится к установке токов покоя транзисторов VT1—VT5 по наименьшей амплитуде гармоник. При отсутствии приборов это можно сделать, прослушивая частоты второй и третьей гармоник контрольным радиоприемником.
При питании усилителя напряжением менее 40 В истоки транзисторов VT2—VT5 следует соединить с общим проводом.
В усилителе отсутствуют элементы защиты выходного каскада от высокого КСВ, кроме встроенных в транзисторы конструктивных диодов, которые эффективно защищают от мгновенных перенапряжений на стоках. Защитой от КСВ занимается отдельный узел, построенный на базе КСВ-метра и снижающий питающее напряжение при росте КСВ выше определенного предела. Это — тема отдельной статьи.
