Магнитные преобразователи угла

Магнитные преобразователи угла

(абсолютные и инкрементные)

ОАО «Специальное конструкторское бюро

информационно- измерительных систем (СКБ ИС)»

Адрес: Санкт – Петербург, ИС»

Кондратьевский пр., 2, литер А,

Телефон: (8, , ;

(8мобильный)

Адрес: Москва, ИС ЦЕНТР»

Окская ул. Д.5 корп.1.

Телефон/

2007

В  настоящем описании представлен конструктивный ряд магнитных преобразователей угла, обеспечивающих преобразование угловых перемещений в электрический сигнал в диапазоне 360°. Преобразователи рассчитаны для работы в жёстких условиях эксплуатации и могут в зависимости от заказа обеспечивать абсолютное и инкрементное считывание информации.

Вид климатического исполнения - В 5.1 по ГОСТ .

1.  Описание конструкции

Магнитный преобразователь включает в себя подшипниковый узел, магнит, плату платы обработки с магниточувствительным элементом, объединённые общей компактной конструкцией.

Общий вид магнитного преобразователя угла

Принцип действия преобразователя основан на изменении параметров электромагнитного поля воздействующего на магниточувствительный элемент, при перемещении вала с магнитом. Перемещение магнита преобразуется в электрический сигнал, пропорциональный величине перемещения, с последующей его обработкой элементами электрической схемы платы обработки.

2.  Технические характеристики

Преобразователи обеспечивают в зависимости от конструктивного исполнения следующие технические характеристики:

2.1 Диапазон измерений, угл. град., не менее 360

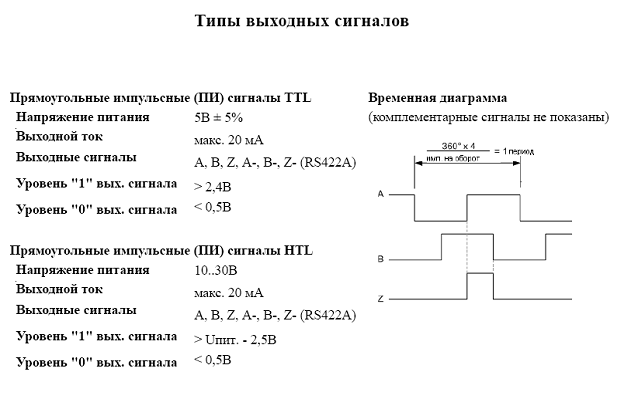

2.2 Число периодов выходного сигнала инкрементного

преобразователя 2,4,8,10,16,20,25,32,

40,50,64,80,100,128,200,250,256,400,500, 512, 1024,2048

2.3 Предел допускаемой погрешности, угл. град. ± 0,5

2.4 Максимальное количество выходных разрядов

абсолютного датчика углового положения 12

2.5 Максимальная скорость вращения вала, об/мин 10000

2.6 Допустимое радиальное и осевое усилие на вал, Н 40

2.7 Момент статического трения на валу, Н×м 0,01

2.8 Габаритные размеры, мм, не более Æ58х 42

2.9 Диаметр выходного вала, мм 6; 10

2.10 Масса преобразователя, кг, не более 0,25

2.11 Потребляемая мощность, ВА, не более 3

2.12 Напряжение питания, В, (в зависимости от исполнения) 5 или (10-30)

2.13 Ток потребления, мА, не более 100

2.14 Допустимые синусоидальные вибрационные 100 м/с2 (10g)

ускорения в диапазоне частот (50-2000)Гц

2.15 Допустимые ударные ускорения 400 м/с2 (40g)

с длительностью действия 10 мс

2.16 Допустимый механический удар одиночного

действия с длительностью 2 мс 1500 м/с2

2.17 Линейное ускорение, м/с2 , ( g) 1

2.18 Температура окружающей среды, °С, от -40 до +100

2.20 Относительная влажность воздуха при 35°С, %, 98

2.21 Средняя наработка на отказ, часов 25000

2.22 Средний срок службы 7 лет

2.23 Степень защиты преобразователя по ГОСТ - IP65.

В зависимости от конструктивного исполнения преобразователь выполнен с боковым расположением кабеля (длина кабеля – 1м) и торцевым расположением соединителя DB9-M, PC10ТВ. По согласованию с заказчиком преобразователи могут быть выполнены с осевым расположением кабеля и торцевым расположением соединителя.

В основных исполнениях габаритные и присоединительные размеры магнитных преобразователей угла аналогичны ЛИР-158А, для отдельных исполнений габаритные размеры преобразователей составляют Æ44х 42, либо могут быть согласованы с конкретным заказчиком.

3.  Конструктивные исполнения магнитных преобразователей угла

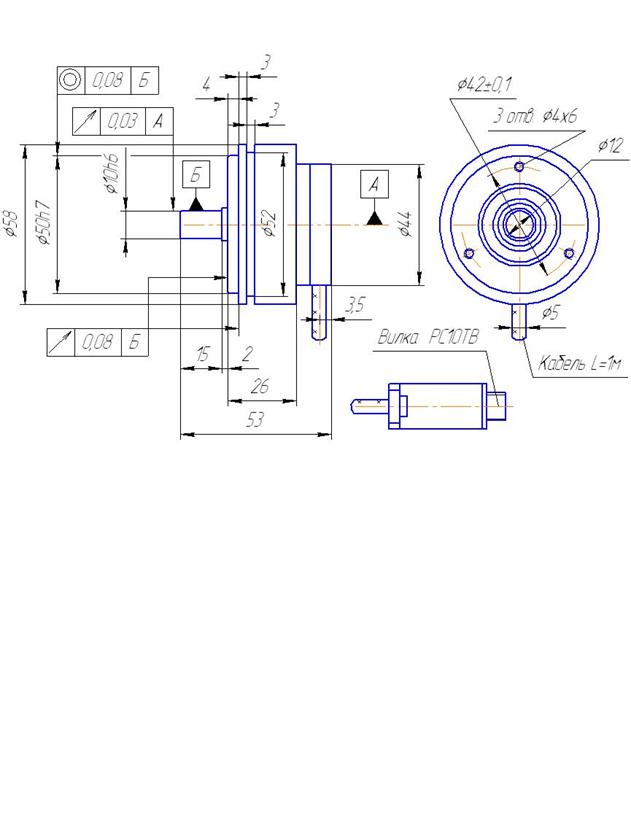

3.1 Преобразователь Æ 44мм, с диаметром выходного вала 6 или 10мм со встроенной платой обработки и усиленным креплением кабеля.

3.2  Преобразователь Æ 44мм с диаметром выходного вала 6 или 10мм, со встроенным модулем платы обработки и разъёмом РС10, размещённым с торца.

3.3  Преобразователь Æ 58мм с диаметром выходного вала 10 или 6мм, со встроенным модулем платы обработки и усиленным креплением кабеля.

3.4  Преобразователь Æ 58мм с диаметром выходного вала 10 или 6мм, со встроенным модулем платы обработки и малыми осевыми габаритами

3.5  Преобразователь Æ 58мм с диаметром выходного вала 10 или 6мм, со встроенным модулем платы обработки и разъёмом РС10, размещённым с торца

3.8 Миниатюрный преобразователь Æ 8мм с плоским кабелем, для вала пользователя Æ 3мм.
