Малые портативные координатные машины термической и воздушно-плазменной резки металла серии SNR-KB представляют собой легкие обрабатывающие комплексы для раскроя листового металлопроката по заданным чертежам с использованием системы ЧПУ. Машины позволяют осуществлять вырезку заготовок сложной конфигурации с высокой точностью и качеством поверхности реза.

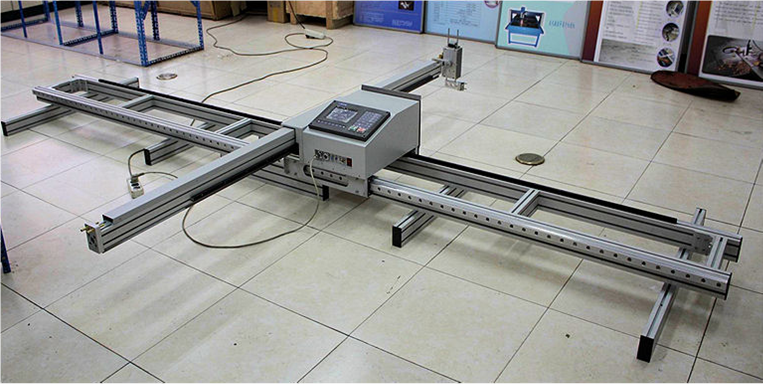

Машины состоят из продольной рамы с двумя направляющими и зубчатыми рейками, по которым движется каретка с установленной на ней поперечной траверсой и блоком числового программного управления с жидкокристаллическим экраном и клавиатурой.
Консольная машина SNR-KB имеет ряд преимуществ перед аналогичными, поставляемыми в Россию, машинами (HCB 1200x2000, SteelTailor, HoneyBee и др.).
Во-первых, новейший блок ЧПУ SH-2012AH с цветным 7-дюймовым дисплеем, установленный на машине, значительно расширил ее вычислительные возможности. Емкость памяти увеличилась с 56 Кб до 32 Мб, а количество исполняемых строк программы с 540 до, что позволило производить раскрой большего количества деталей. Появилась библиотека контуров, которые можно использовать, не прибегая к программам автоматизированного раскроя.
Во-вторых, направляющие и консоль изготовлены из высокоточного алюминиевого профиля, что обеспечивает точность направляющих рельсов при небольшом весе.
В-третьих, в комплект машины входит Система автоматического слежения за высотой резака, позволяющая компенсировать прогиб консоли и неровности металлического листа, что значительно повышает качество раскроя. Имеется два варианта таких систем: для газовой резки с емкостным датчиком, и для плазменной резки – с датчиком по напряжению дуги.
В комплект поставки также входит лицензионное программное обеспечение для автоматизированного раскроя фирмы IBE (Германия). Программа устанавливается на ПК, имеет русскоязычный интерфейс, легка в освоении и использовании.
Портативная прграммируемая машина SNR-KB проста и удобна в эксплуатации. Благодаря небольшому весу её легко можно перемещать относительно раскраиваемого листая. Она может применяться как в заводских (цеховых) условиях, так и на стройплощадке. При мелкосерийном производстве небольших деталей это оборудование вполне может заменить портальную машину.
Цены на машины SNR-KB (В) со склада в Москве в комплектации для газовой
или воздушно-плазменной резки (без источника плазмы)
Модель
| SNR-B-1220
| SNR-KB-1530
| SNR-KB-1565
| Рабочая зона, мм
| 1 200 х 2 000
| 1 500 х 3 000
| 1 500 х 6 500
| | | | |
В комплект поставки входит система автоматического слежения за высотой резака.
Машина термической резки полностью укомплектована оборудованием для газо-кислородной резки
Для комплектации машин воздушно-плазменной резки мы предлагаем инверторный источник плазмы PROFARC CUT120, который позволяет производить качественный рез с пробивкой металла до 20 мм, а резку с края листа до 35 мм, с машинным резаком TRAFIMET P141. Возможна комплектация другими источниками плазмы и резаками.
ВНИМАНИЕ!
При самостоятельной комплектации машин источниками плазмы необходимо использовать исключительно оборудование, рекомендованное производителями для работы в комплексе с машинами с ЧПУ. Такие источники отличаются низким уровнем создаваемых помех, которые могут нарушать нормальную работу или даже приводить к выходу из строя ЧПУ и контроллера системы автоматического слежения за высотой резака
Технические характеристики
№ п/п
| Характеристики
| SNR-KB-1530
| 1.
| Входное напряжение
| 220В
| 2.
| Частота
| 50 Гц
| 3.
| Потребляемая мощность
| 160 Вт
| 4.
| Эффективная площадь обработки
| Х – 1 500 мм, У – 3 000 мм
| 5.
| Точность позиционирования
| 0,3 мм
| 6.
| Скорость резки (для кислородной резки)
| 0-1000 мм/мин
| 7.
| Скорость резки (для плазменной резки)
| 0-4000 мм/мин
| 8.
| Скорость перемещения на холостом ходу
| до 8000 мм/мин
| 9.
| Давление режущего газа
| Мах 0,1 МПа
| 10.
| Давление кислорода
| Мах 1,5 МПа
| 11.
| Толщина разрезаемого листа (для кислородной резки)
| 6 – 150 мм
| 12.
| Толщина разрезаемого металла (для плазмы) зависит от мощности источника плазмы.
| 0,1-50 мм
| 13.
| Вес траверсы
| | 13.
| Вес машины в комплекте
| | 14.
| Вес рамы
| | 15.
| Общий вес машины
| 150 кг
| 16.
| Размер экрана
| 7 дюймов (170 мм)
|
|
