Инструкция по применению моющего аппарата

ИНСТРУКЦИЯ ПО ПРИМЕНЕНИЮ

МОЮЩЕГО АППАРАТА

СОДЕРЖАНИЕ

ПРЕДИСЛОВИЕ .......................................................................................... : 2

ГАРАНТИЯ ................................................................................................... : 2

УКАЗАНИЕ ПО БЕЗОПАСНОСТИ ......................................................... : 3-4

ОБЩИЙ ВИД АППАРАТА......................................................................... : 5

ТЕХНИЧЕСКОЕ ОПИСАНИЕ................................................................. : 6

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ .................................................. : 7

ПЕРЕВОЗКА И СКЛАДИРОВАНИЕ ..................................................... : 7-8

УСТАНОВКА И ПЕРВЫЙ ЗАПУСК .................................................... : 8-9

ИНСТРУКЦИИ ПО ПРИМЕНЕНИЮ .................................................... : 9-10

НЕИСПРАВНОСТИ И ИХ УСТРАНЕНИЕ....................................... : 11-12

ИНСТРУКЦИЯ ПО ОБСЛУЖИВАНИЮ ............................................. : 13-14

СПИСОК КОМПЛЕКТУЮЩИХ ............................................................ : 15

ПРЕДИСЛОВИЕ...

Эта инструкция создана для наиболее эффективного использования данного аппарата. Перед перевозкой, монтажом и эксплуатацией Вам следует прочитать инструкцию. В приложениях Вы должны ознакомится со всей технической информацией.

В инструкции и на аппарате имеются предупреждающие знаки. Что они означают указано ниже. Вы должны быть внимательны к этим знакам.

Внимание Громкий звук Напряжение Вращающиеся детали Не прикасаться

Мы имеем право вносить изменения в инструкции. Если Вам будет нужна информация не имеющаяся в инструкции или же появится проблема не описанная в инструкции, Вам поможет наш технический персонал.

Если Вам понадобится наша помощь, пожалуйста

Отправьте нам:

А - Полное имя и адрес вашей организации, факс, телефон, тип аппарата и если есть информацию из приложения к аппарату

Б-Просим наиболее точно, ясно и подробно описать неисправности, это поможет нам точно определить неисправность.

ГАРАНТИЙНЫЕ УСЛОВИЯ

Гарантийный срок устанавливается один год со дня отгрузки аппарата потребителю.

В пределах гарантийного срока фирма «SEBA MAKİNA» обязуется безвозмездно устранить все неисправности при условии соблюдения потребителем правил эксплуатации, перевозки, хранения и технического обслуживания, изложенных в данном паспорте.

ГАРАНТИЯ НЕ ДЕЙСТВУЕТ:

при любых воздействий во время перевозки при запуске и ремонте оборудования не службой сервисного обслуживания при перемещение аппарата без ведома SEBA MAKİNA при использование не оригинальных деталей при несоблюдении соответствующего контроля и обслуживания аппарата при поломках возникших в результате скачков напряжения

УКАЗАНИЯ ПО БЕЗОПАСНОСТИ:

Перед эксплуатацией внимательно ознакомьтесь с инструкцией.

Аппарат предназначен для мойки стекол при изготовления стеклопакетов. Не используйте аппарат для других целей. Применение не по назначению может привести к неисправностям и поломкам. В таких случаях Seba Makina ответственность за поломку не несет! Беспорядок вокруг рабочего места повышает риск возникновения неисправностей, при установке и эксплуатации следите за порядком вокруг рабочего места. Ни в коем случае не используйте стекла бывшие в употреблении с остатками бутила и теокола для мытья в аппарате. Перед чисткой и обслуживанием аппарата отключите электропитание. Воду в бак обязательно заливать чистую без солей и прочих примесей. Температура воды в баке не должна превышать 60 градусов. Если в баке мало воды, нагреватель не включать, а если уровень снизился во время работы, следует выключить нагреватель Если вода в баке ниже уровня всасывающей магистроли, водяной насос не включать!

·  При включенном нагревателе ни в коем случае не соприкосайтесь с водой в баке.

·  При смазке шестерен пользуйтесь деревянной или пластиковой палочкой.

·  При открытой дверце аппарата не включайте щетки и моторы.

·  Во время чистки очистительной резины аппарат должен быть выключен.

·  Во время передвижения стекла по движущейся ленте стекло не в коем случае не толкать.

·  Не допускайте соприкосновения электропроводки с водой.

·  Если одна из фаз отсутствует ни в коем случае не включайте аппарат.

·  Электропроводку должен проводить опытный специалист электрик.

·  Обязательно проводите заземление.

·  Предохраняйте электрические кабели от повреждений , при повреждении замените все повреждённые кабели.

·  Если вы хотите уменьшить шум вентилятора на аппарате, рекомендуется закрыть его чехлом из шумоизоляционного материала. Если этого не сделано,то оператору следует использовать для личной защиты от шума наушники.

·  Ни в коем случае не прикасайтесь руками или одеждой к вращающимся деталям аппарата.

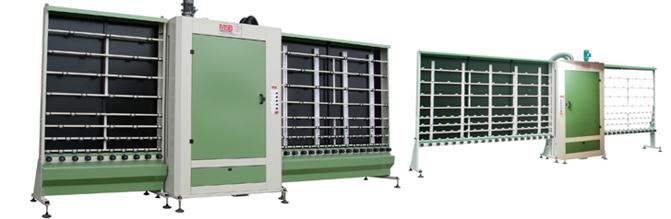

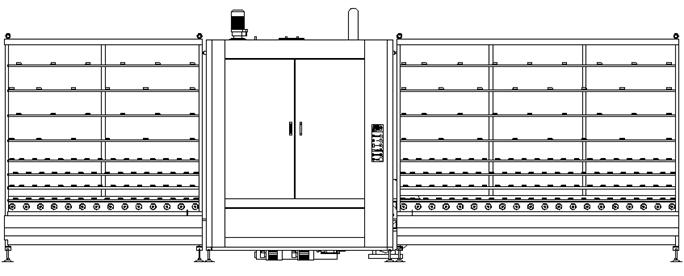

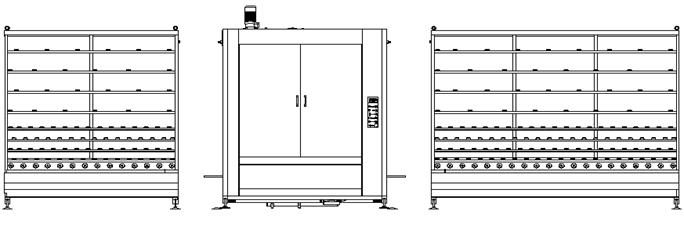

ОБЩИЙ ВИД АППАРАТА

Эта машина используется для мойки и сушки стекла при производстве стеклопакетов. Аппарат нельзя применять для мойки или сушки других предметов.

При производстве стеклопакетов очень важно, чтобы стекла были чистыми, нечистые стекла - брак. Моечные машины устраняют эту проблему.

Каждый выпускаемый нами аппарат проходит тщательный контроль.

Аппарат расчитан для мытья стекол толщиной от 3 мм до 8 мм.

ТЕХНИЧЕСКОЕ ОПИСАНИЕ:

АППАРАТ СОСТОИТ ИЗ 3-Х ЧАСТЕЙ:

1)  ВХОДНАЯ ЧАСТЬ

2)  ОСНОВНАЯ ЧАСТЬ

3)  ВЫХОДНАЯ ЧАСТЬ

1)ВХОДНАЯ ЧАСТЬ – Автоматически направляет стекло в основную часть аппарата

2) ОСНОВНАЯ ЧАСТЬ - В этом отделении находится щётки, водяные трубы и сушилка. Нагретая в резервуаре вода с помощью труб разбрызгивается на щётки. Крутящиеся щетки и вода, попадающая на них, моют стекло с двух сторон. В последствии вымытое стекло с помощью воздуха под высоким давлением высушивается. После сушки чистое и сухое стекло готово для изготовления стеклопакета.

По желанию в отделение мойки может быть установлено щёток: 2, 4, 6 штук. Высота моечного отсека так же может быть, по желанию, различных размеров: 130, 150, 170 и 200 см.

3).Вымытое и высушенное стекло из основной части направляется в ВЫХОДНУЮ ЧАСТЬ, где установленные лампы позволяют оценить качество помывки. На правом краю ВЫХОДНОЙ ЧАСТИ установлен выключатель привода перемещения стекла, который срабатывает когда стекло достигает края. Далее стекло используется согласно технологии.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

SBYM

		2000/6	2000/4	1700/6	1700/4	1500/4	1300/4	1500/2	1300/2
Вес	кг	2000	1800	1600	1400	1200	1000	1000	850
Высота	мм	3250	3250	2950	2950	2750	2550	2750	2550
Длинна	мм	7400	7100	7400	7100	7100	7100	6300	6300
Ширина	мм	900	900	900	900	900	900	900	900
Мощность	кВ	17	17	12	12	12	12	12	12
Напряжение	В	380	380	380	380	380	380	380	380
Частота	Гц	50	50	50	50	50	50	50	50

MSBYM

		1700/4	1500/4	1300/4	1500/2	1300/2
Вес	кг	1000	950	900	850	800
Высота	мм	2950	2750	2550	2750	2550
Длинна	мм	5400	5400	5400	5100	5100
Ширина	мм	900	900	900	900	900
Мощность	кВ	12	12	12	12	12
Напряжение	В	380	380	380	380	380
Частота	Гц	50	50	50	50	50

ПЕРЕВОЗКА И СКЛАДИРОВАНИЕ

ПЕРЕВОЗКА

Во время перевозки мотор привода щёток, находящийся сверху корпуса, следует снять. Аппарат для мойки для перевозки должен погружаться с помощью подъёмного крана. Погрузка аппарата вручную, может привести к несчастным случаям. При погрузке, аппарат делится на три части, на каждой из которых имеется по два кольца для крючков, для погрузки с помощью подъемного крана. При погрузке в грузовик между этими частями обязательно положить мягкий материал (пенопласт, войлок). Таким образам при транспортировке части предохраняются от повреждений. Следите чтобы электрическая панель на главном корпусе во время перевозки не касалась чего либо. Во время перевозки аппарат следует обвернуть брезентом или подобным материалом для предохранения от воздействия внешних факторов. Ножки аппарата следует прикрепить к кузову грузовика для того чтобы не повредить аппарат во время перевозки.

При транспортировке соблюдайте все меры безопасности для предотвращения несчастных случаев и повреждений предметов находящиеся в близости к аппарату.

При загрузке аппарата и при разгрузке следует использовать подъемный кран или автопогрузчик.

Подъёмный рым

 При повреждениях полученных  во время перевозки и разгрузке Seba Makina ответственности не несет!
 При распаковке следите  чтобы, не повредилась краска.

СКЛАДИРОВАНИЕ

При длительном хранении аппарата на складе, условия хранения должны обеспечивать максимальну защиту от воздействия влаги, пыли и других неблагоприятных факторов. Рекомендуется провести дополнительные мероприятия для защиты электропроводки, электронных приборов и электромоторов от неблагоприятных факторов.

В процессе эксплуатации при длительном простое аппарата:

1- Электрический автомат должен быть выключен.

2- Проверить, имеется ли смазка на трущихся и вращающихся частях, если смазки недостаточно - смазать.

3- Предохраняйте электромоторы, электропроводку от воды и влаги.

УСТАНОВКА И ПЕРВЫЙ ЗАПУСК

НЕОБХОДИМЫЕ ПРИГОТОВЛЕНИЯ :

a) Электропитание аппарата осуществляется сетью 380 V 50 ГЦ. Потребляемая мощность аппарата в зависимости от модификации составляет до 17 кВт.
б) Поверхность, на которую будет устанавливаться аппарат, должна быть ровной и чистой.
в) Следите за тем чтобы аппарат был наклонен на 4-5 градусов назад .

г) Монтаж и включение аппарата должно быть проведено сервисным персоналом SEBA MAKINА.

ДЕЙСТВИЯ ПРОВОДИМЫЕ ПРИ ПЕРВОМ ВКЛЮЧЕНИИ:
а) Подключить электричество.
б) В бак залить 80 л чистой (дистилированной) воды.
в) Включить главный электрический автомат и включить аппарат.
г) При первом включении следите, чтобы щётки крутились навстречу движения стекла.

ИНСТРУКЦИИ ПО ПРИМЕНЕНИЮ:

Включить питание. Для экономии времени включить питание водяного резервуара за 30 минут до начала работы. Термостат, находящийся в водяном резервуаре, автоматически отключается, достигнув температуры 40 – 50 °С. При понижении температуры воды включается автоматически.

ПРЕДУПРЕЖДЕНИЕ: Проверьте уровень воды в баке. Если вода ниже уровня всасывающей магистроли, водяной насос выйдет из строя.

Включить кнопку подсветки. Включить кнопку обдува. Включить кнопку движения щеток. Включить кнопку движения линии. Во входную часть станка устанавить стекло в длину на подающие ролики для автоматического продвижения стекла. При перемещении стекла по роликам вручную, приводит к преждевременному их износу. Оставив расстояние в 50 мм от первого стекла, установить таким же образом второе стекло, таких же размеров. Вымытое и сухое стекло, вышедшее из основной части, дойдя до контактoра на конце модуля, останавливается. Вымытые и чистые стекла в дальнейшем используются согласно технологии. По окончанию работы поочередно отключается все питание.

НЕИСПРАВНОСТИ И ИХ УСТРАНЕНИЕ

НЕИСПРАВНОСТИ	Причины неисправности	УСТРАНЕНИЕ
ЕСЛИ ПРИ ВЫХОДЕ НА СТЕКЛЕ ИМЕЮТСЯ БЕЛЫЕ ПЯТНА.	Вода при мойке содержала большое количества хлора	1- Вода для мойки должна быть хорошо очищена. 2- Заливать в бак чистую воду.(без примесей).
ЕСЛИ ПРИ ВЫХОДЕ НА СТЕКЛЕ ПОЯВЛЯЮТСЯ ПЯТНА ПЫЛИ.	1) Вытирающая резина может быть изношена. 2) В основную часть аппарата может не поступать вода. 3) Фильтр вентилятора возможно загрязнен накипью или повреждён. 4) Мотор щётки возможно вышел из строя. 5) Щётки могут быть изношены.	1-Снимите вытирающую резину. 2-Провеьте попадает ли вода в главный бак. 3-Прочистите фильтр вентилятора. 4-При повреждении мотора замените его или отремонтируйте у специалистов. 5- Настройте щётки чтобы они находились ближе друг к другу. Если вы пользуетесь ими долгое время замените их.
ДВИГАЮЩЕЕ ПОЛОТНО ДЛЯ СТЕКОЛ НЕ РАБОТАЕТ	1)Может отключился автомат (предохранитель). 2) Одна из фаз не работает. 3)Осталось стекло. 4)Сломалась шестерня. 5)Вышли из строя подшипники.	1- Проверить и включить автомат (предохранитель). 2-Если проверили, но аппарат не заработал обратитесь за помощью к электрику. 3-Уберите стекло 4-Обратитесь в сервис 5-Обратитесь в сервис.
ВОДА НЕ ПОСТУПАЕТ В ГЛАВНЫЙ КОРПУС	1)Автомат(предохранитель) водяных моторов может быть отключен. 2)Уровень воды в баке очень мал. 3) В водяном моторе набрался воздух. 4) Засорился водяной фильтр. 5) Засорились водяные шланги.	1-Проверить и включить автомат(предохранитель).Если проверили но не заработало обратитесь к электрику. 2 –Долейте воды. 3-Отвинтите болт для выпуска воздуха из водяного мотора. 4-Прочистите водяной фильтр. 5-Прочистите водяные шланги.
НА ВЫХОДЕ НА СТЕКЛЕ ОСТАЮТСЯ ПЯТНА В ВИДЕ ПОЛОС	1)Загрязнилась каучуковая ведущая резина.	1-Прочистить каучуковую ведущую резину чистой хлопчатобумажной тряпкой и растворителем.
НЕ СУШИТ ВЕНТИЛЯТОР	1) Засорился фильтр. 2) Испортились настройки вентилятора. 3) Отключился термопредохранитель вентилятора.	1- Прочистите фильтр при помощи воздуха, если не поможет замените фильтр. 2-Шланги вентилятора направить в сторону поступления стекла. 3-Включить кнопку на электропанели.
ЛОМАЕТСЯ СТЕКЛО	1) Стекло бьется о шланги вентилятора. 2) Повредились двигающие колеса. 3)Аппарат сдвинулся с места и расстроился. 4) Повредилась резина тяги.	1-Настройте шланги вентилятора. 2-Замените поврежденные двигающие колеса. 3-Настройте аппарат. 4-Замените резину тяги.

ИНСТРУКЦИИ ПО ОБСЛУЖИВАНИЮ

НАСТРОЙКА  ШЛАНГОВ ВЕНТИЛЯТОРА
При сушке стекла:
Немного расслабить гайку шланга
Настройте шланг так чтобы, воздух бил в стекло.

Если стекло ломается: Расслабьте гайки шланга снизу и сверху;
Не меняя наклон шланга измените расстояние шлангов.

Гайки настройки Шланга вентилятора

Шестерни : следует смазывать сoлидолом  раз в четыре месяца

Водяной фильтр : при загрязнении  прочищать горячей водой и струей воздуха
  Водяной бак : при каждом наполнении внутреннюю полость и предохранитель промывать только водой.

Из-за высокой температуры, предохранитель не трогать руками.

Воздушный фильтр : раз в 10 дней продувать воздухом из компрессора
Кабина главного корпуса :  раз в неделю мыть горячей водой
При мытье чтобы, не повредить краску не используйте такие вещества как растворители, спирт, бензин и вещества т. п
Ролики тяги : чистить белой хлопчатобумажной тряпкой, ацетоном или целлюлозным растворителем.
Вентилятор : для качественной мойки стекла вентилятор должен быть чистым. При запылении  сделать полную прочистку пыли. Проверить баланс.

СПИСОК КОМПЛЕКТУЮЩИХ

- Цилиндровые щётки 4-6 шт.

- Мотор для щётки 1 шт.

- Двигающий мотор 1 шт.
- Водяной мотор 2 шт.
- Воздушный фильтр 1 шт.
- Водяной фильтр 2 шт.
- Резина для вытирания 8 мт.
- Тяговые шестерни 32 шт.
- Двигающие шестерни 68 шт.
