Предназначены для приема и распределения электроэнергии в промышленных установках трехфазного переменного тока напряжением до 500 В частотой 50 Гц с защитой отходящих линий предохранителями серий ПН2 и НПН2.
Структура условного обозначения ШРС1-[*][*]У3:
ШРС — шкаф распределительный силовой;
1 — номер разработки;
[*] — исполнение по степени защиты по ГОСТ : 2 − IP22 (со стороны дна IP00);
5 − IP54 (со стороны дна IP00);
[*] — обозначение номера схемы шкафов (от 0 до 8 согласно таблице);
У3 — климатическое исполнение и категория размещения по ГОСТ и ГОСТ 15543.1-89.
Особенности конструкции

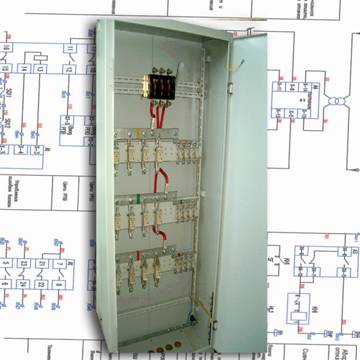

Шкаф представляет собой металлическую бескаркасную конструкцию, в которой устанавливаются вводный выключатель (рубильник) и блоки предохранителей. Каждая фаза рубильника соединяется при помощи алюминиевой шины с блоком предохранителей. Сверху имеется съемная крышка. Дверь и верхняя крышка для шкафов степени защиты IP54 уплотняются резиновым шнуром. В нижней части корпуса предусмотрены нулевая шина и шина заземления.
Конструкция шкафов обеспечивает их установку на полу; ввод питающих и вывод отходящих проводников сверху и снизу через съемную крышку; вывод съемного привода слева по заказу.
Общий вид, габаритные и установочные размеры шкафов приведены на рис. 1.
Рис. 1. Общий вид, габаритные и установочные размеры распределительных силовых шкафов
серии ШРС1
 |

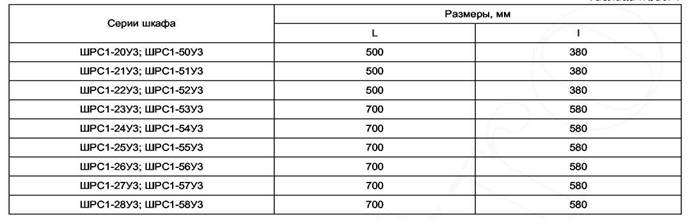

Таблица к рис. 1
Условия эксплуатации
Номинальные значения климатических факторов соответствуют климатическому исполнению У3 по ГОСТ и ГОСТ 15543.1-89, при этом:
высота над уровнем моря не более 2000 м;
температура окружающего воздуха от минус 45 до 45 єC;
относительная влажность окружающего воздуха до 98% при температуре 25 єC;
группа механического исполнения М3 по ГОСТ 17516.1-90;
вибрационные нагрузки в диапазоне частот от 1 до 35 Гц с ускорением 0,5g, степень жесткости 1; многократные ударные нагрузки с ускорением 3g, степень жесткости 1а;
окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию;
рабочее положение шкафов в пространстве вертикальное; допустимое отклонение от вертикали до 5є в любую сторону.
Требования техники безопасности по ГОСТ , действующим "Правилам технической эксплуатации электроустановок потребителей" и "Правилам техники безопасности при эксплуатации электроустановок потребителей".
По способу защиты человека от поражения электрическим током шкафы соответствуют классу I по ГОСТ 12.2.007.0-78.
Шкафы отвечают требованиям ТУ , рубильники − требованиям ТУ , предохранители НПН2-60 − требованиям ТУ 16-521.010-75, предохранители ПН2 − требованиям ТУ 16-522.113-75.
Технические данные
Номинальный ток, А...................................................................... До 400
Номинальное напряжение, В......................................................... До 500
Частота тока, Гц.............................................................................. 50
Номинальный режим работы шкафов.......................................... Продолжительный
Наибольшая допустимая температура нагрева выводов аппаратов с внешними проводниками при температуре окружающего воздуха 40 єC, єC,
не более............................................................................................ 55
Ударный ток КЗ, кА, не менее, при Iнoм шкафа:
до 250 А........................................................................................... 10
свыше 250 А.................................................................................... 25
Сечение внешних проводников с алюминиевыми и медными жилами, присоединяемых под один зажим, мм2, для предохранителей на отходящих линиях с Iнoм:
63 А.................................................................................................. 1,5-25
100 А.............................................................................................
160 А.............................................................................................
250 А.............................................................................................
Число, шт., и диаметр присоединяемых внешних проводников, мм2, для шкафов с вводными выключателями на:
250 А................................................................................................ 2Ч95
400 А................................................................................................ 2Ч150
Номинальный ток плавких вставок встраиваемых предохранителей, А:
НПН2-60......................................................................................... 6,3; 10; 16; 25; 31,5; 40; 63
ПН2-100.......................................................................................... 31,5; 40; 63; 80; 100
ПН2-250.......................................................................................... 80; 100; 125; 200; 250
Степень защиты по ГОСТ :
шкафа............................................................................................... IP22;IP54
со стороны дна................................................................................ IP00
|

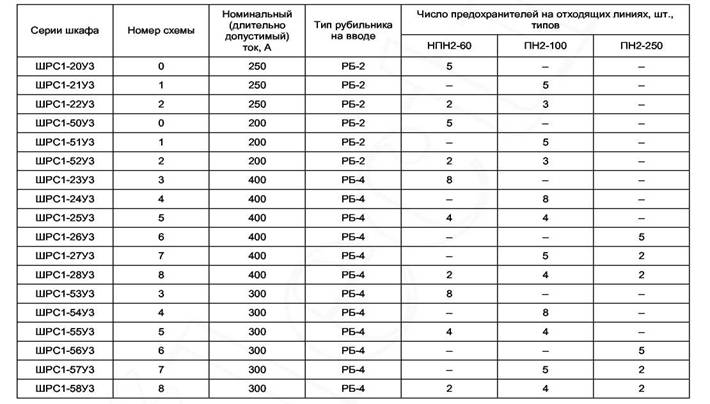

Номенклатура и основные технические данные шкафов и встраиваемой аппаратуры приведены в таблице.
Электрическая принципиальная схема шкафов приведена на рис. 2. |
Рис. 2,а, б, в. Электрическая принципиальная схема распределительного силового шкафа серии ШРС1:
а − номера схем 0, 1, 2, 6; б − номер схемы 7; в − номера схем 3, 4, 5, 8;
QS − рубильник; FU1-FU8 − предохранители
 |
 |
Гарантийный срок − 2 года со дня ввода шкафов в эксплуатацию, но не более 2,5 лет со дня получения его от завода-изготовителя.
Обслуживание
В процессе эксплуатации необходимо не реже 1 раза в 2 года, а также после аварийных ситуаций проводить осмотр и продувание шкафов сжатым воздухом.
