80 % 80%
20 °С 20°С
5.12 При указании значений величин с предельными отклонениями следует заключать числовые значения с предельными отклонениями в скобки и обозначения единицы помещать после скобок или проставлять обозначения единиц после числового значения величины и после ее предельного отклонения.
Пример.
Правильно: Неправильно:
(100 ± 0,1) kg 100,0 ± 0,1 kg
50 g ± 1 g 50 ± 1 g
5.13 Допускается применять обозначения единиц в пояснениях обозначений величин к формулам. Помещать обозначения единиц в одной строке с формулами, выражающими зависимости между величинами или между их числовыми значениями, представленными в буквенной форме, не допускается.
Пример.
Правильно: Неправильно:
v = 3,6 s/t, v = 3,6 s/t km/h,
где v - скорость, km/h; где s - путь, m;
s - путь, m; t - время, s.
t - время, s.
5.14 Буквенные обозначения единиц, входящих в произведение, отделяют точками на средней линии как знаками умножения. Не допускается использовать для этой цели символ «´».
Пример
Правильно: Неправильно:
N×m; Н×м Nm; Нм
А×m2; А×м2 Am2; Ам2
Pa×s; Па×с Pas; Пас.
В машинописных текстах допускается точку не поднимать. Допускается буквенные обозначения единиц, входящих в произведение, отделять пробелами, если это не вызывает недоразумения.
5.15 В буквенных обозначениях отношений единиц в качестве знака деления используют только одну косую или горизонтальную черту. Допускается применять обозначения единиц в виде произведения обозначений единиц, возведенных в степени (положительные и отрицательные).
Если для одной из единиц, входящих в отношение, установлено обозначение в виде отрицательной степени (например, s-1, m-1, K-1, c-1, м-1, К-1), применять косую или горизонтальную черту не допускается.
Пример
Правильно: Неправильно:
W×m-2×К-1;Вт×м-2×К-1 W/m2/K; Вт/м2/К
5.16 При применении косой черты обозначения единиц в числителе и знаменателе помещают в строку, произведение обозначений единиц в знаменателе заключают в скобки.
Пример
Правильно: Неправильно:
m/s; м/сW/ (m×K); Вт/ (м×К). W/m×K; Вт/м×К.
5.17 При указании производной единицы, состоящей из двух и более единиц, не допускается комбинировать буквенные обозначения и наименования единиц, т. е. для одних единиц указывать обозначения, а для других - наименования.
Пример
Правильно: Неправильно:
80км/ч 80 км/час
80километров в час. 80 км в час.
5.18 Допускается применять сочетания специальных знаков: ...°, ...′, ...″, % и ‰ с буквенными обозначениями единиц, например...°/s.
ПРИЛОЖЕНИЕ А
(справочное)
Форматы (ГОСТ 2.301–68*)
1 – Основные и дополнительные форматы
Основные форматы | Дополнительные форматы | ||
Обозначение | Размеры сторон, мм | Обозначение | Размеры сторон, мм |
А0 | 841 ´ 1189 | А0 ´ 2 | 1189 ´ 1682 |
А1 | 594 ´ 841 | А1 ´ 3 | 841 ´ 1783 |
А2 | 420 ´ 594 | А2 ´ 3 | 594 ´ 1261 |
А3 | 297 ´ 420 | А3 ´ 3 | 420 ´ 891 |
А4 | 210 ´ 297 | А4 ´ 3 | 297 ´ 630 |
ПРИЛОЖЕНИЕ Б
(справочное)
Шрифты чертежные (ГОСТ–81*)
Размер шрифта определяется высотой h прописной буквы в миллиметрах. Устанавливаются следующие размеры шрифта: 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40.
Высота строчной буквы равна предыдущему номеру шрифта. Высота цифры всегда равна номеру шрифта (высоте прописной буквы).
Шрифт допускается выполнять прямой и наклонный (наклон букв и цифр к основанию строки должен быть 75°).
ПРИЛОЖЕНИЕ В
(справочное)
Линии (ГОСТ 2.303–68*)
2 – Наименование, правила начертания линий
Наименование | Начертание | Толщина линии по отношению |
Сплошная толстая, |
| s выбирается в интервале |
Сплошная тонкая |
| от s/2 до s/3 |
Сплошная волнистая |
| от s/2 до s/3 |
Штриховая |
| от s/2 до s/3 |
Штрихпунктирная тонкая |
| от s/2 до s/3 |
ПРИЛОЖЕНИЕ Г
(справочное)

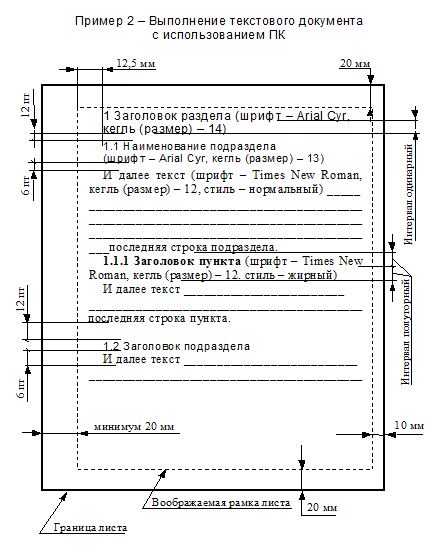

Примеры выполнения текстового документа
ПРИЛОЖЕНИЕ Д
(рекомендуемое)
Примеры выполнения титульных листов
Д.1 Пример оформления титульного листа дипломного проекта
Федеральное агентство по образованию
Государственное образовательное учреждение
высшего профессионального образования
Омский государственный университет
им.
Кафедра экспериментальной физики и радиофизики
ИССЛЕДОВАНИЕ И РАЗРАБОТКА ДУПЛЕКСНОЙ СИСТЕМЫ ПЕРЕДАЧИ ИНФОРМАЦИИ
Дипломный проект
Студент гр. ФР-602
(Подпись)
( дата)
Научный руководитель
д. т.н. профессор
(Подпись)ёв
( дата)
Научный консультант
д. т.н. профессор
(Подпись)
( дата)
Нормоконтролёр
(Подпись)
( дата)
Омск 2010
Д.2 Пример оформления титульного листа отчёта по лабораторной работе
Омский государственный университет
им.
Кафедра экспериментальной физики и радиофизики
ВЛИЯНИЕ ПЛОТНОСТИ ВЕЩЕСТВА НА КОЭФФИЦИЕНТ ПРЕЛОМЛЕНИЯ
Отчет по лабораторной работе №7
Студент гр. ФР-602
(Подпись)
( дата)
Студент гр. ФР-602
(Подпись)
( дата)
Преподаватель
д. т.н. профессор
(Подпись)
( дата)
Омск 2010
Примечание - Поля «Научный консультант» и «Нормоконтролер» заполняют по необходимости
ПРИЛОЖЕНИЕ Е
(справочное)
Пример выполнения структурного элемента «Содержание»
Содержание
Введение
1 Общие положения
2 Требования к текстовым документам
2.1 Построение документа
2.2 Изложение текста документов
2.3 Оформление иллюстраций
2.4 Оформление диаграмм
2.5 Построение таблиц
2.6 Сноски
2.7 Ссылки
2.8 Формулы
2.9 Примечания
2.10 Приложения
2.11 Примеры
2.12 Список литературы
2.13 Содержание
3 Оформление титульных листов
3.1 Построение титульного листа
3.2 Оформление реквизитов на титульном листе
4 Плакаты
5. Запись физических величин
Форматы (ГОСТ 2.301-68)
Шрифты чертёжные (ГОСТ 2.
Линии (ГОСТ 2.3
Примеры выполнения текстового документа
Примеры выполнения титульных листов
Пример выполнения структурного элемента «Содержание»
Библиографическое описание
Перечень сокращений
Список литературы
ПРИЛОЖЕНИЕ Ж
(справочное)
Библиографическое описание
Ж.1 Примеры библиографических описаний
Ж.1.1 Однотомные издания
Книги одного автора:
Кутянин массы и бытовые химические товары. – М.: Экономика, 1988. – 202 с.
Книги двух и трех авторов:
Николаева и фальсификация пищевых продуктов / , , . – М.: Экономика, 1996. – 108 с.
Книги четырех и более авторов:
Исследование непродовольственных товаров. – М.: Экономика, 1982. – 384 с.
Переводные издания:
Ристиг науки о материалах: Пер. с сербскохорватского / Под ред. . – Киев: Наукова думка, 1984. – 152 с.
Филип Котлер. Основы маркетинга: Пер. с англ. / Общ ред. и вступ. ст. . – М.: Прогресс, 1993. – 736 с.
Материалы конференций, симпозиумов, съездов:
Культура Восточной Азии: Прошлое и настоящее: Материалы международной научной конференции (16–17 сентября 2000 г.). – Владивосток: Изд-во ВГУЭС, 2001. – 12 с.
Сборники научных трудов:
Ассортимент и качество промышленных товаров: Межвузовский сб. науч. трудов. – М.: Рос. экон. акад., 1992. –150 с.
Словари:
Политехнический словарь / Гл. редактор . – М.: Советская энциклопедия, 1986. – 607 с.
Англо-русский словарь / Сост. . – 1-е изд., перераб. и дополн. – М.: Гос. изд-во иностр. и национ. словарей, 1960. – 1192 с.
Ж.1.2 Многотомные издания
Издание в целом:
Справочник товароведа. Непродовольственные товары. В 3-х т. – М.: Экономика, 1988–1990.
Отдельный том:
Справочник товароведа. Непродовольственные товары. В 3-х т. Т. 1. – М.: Экономика, 1988. – 400 с.
4.13.5.3 Стандарты
ГОСТ 24886–81. Промышленные товары народного потребления. Выбор номенклатуры потребительских свойств и показателей качества. – М.: Изд-во стандартов, 1981. – 12 с.
или
Промышленные товары народного потребления. Выбор номенклатуры потребительских свойств и показателей качества: ГОСТ 24886–81. – М.: Изд-во стандартов, 1981. – 12 с.
Ж.1.3 Патентные документы
Патент А1 1630478 RU 5 П01 N21/88 Способ обнаружения дефектов в нелинейных средах / Строганов . ин-т инженеров железнод. транспорта. – № 4621035/25; Заявл. 16.1.98 // Изобретения (Заявки и патенты). – 1999. – № 29. – С. 435.
Ж.1.4 Прейскуранты
Прейскурант № 069. Розничные цены на верхние трикотажные изделия. Книга 1: Утв. Госкомцен СССР 1.04.1980: Введ. в действие 01.01.1981. – М.: Прейскурантиздат, 1980. – 448 с.
или
Розничные цены на верхние трикотажные изделия. Книга 1: Прейскурант № 000: Утв. Госкомцен СССР 1.04.1980: Введ. в действие 01.01.1981. – М.: Прейскурантиздат, 1980. – 448 с.
Ж.1.5 Депонированные научные работы
Вахницкая материальным обеспечением ремонтов /
, ; АН СССР Дальневост. нач. центр. Ин-т экон. исслед. – Хабаровск, 1983. – 78 с. – Деп. в ИНИОН АН СССР 15.09.83, № 1393.
Ж.1.6 Неопубликованные документы
Отчет о научно-исследовательской работе
Исследование стабильности тентовых материалов в процессе хранения: Отчет о НИР / МИНХ имени – Инв. № 000-90 – М., 1990. – 69 с.
Ж.1.7 Автореферат диссертации
Бажанова артистизма: Автореф. дис. … канд. филос. наук: (24.00.01) / . – Казань, 2003. – 17 с.
Ж.1.8 Статьи
Из журналов
Неверов кинетики поглощения кислорода поликапроамидом / , // Высокомолекулярные соединения. – 1992. – № 5 – С. 272–275.
Транспортный комплекс России: Итоги 2001 г. и задачи 2002 г. // Логистика. – 2002. –№ 1. – С. 10–13.
Из газет
Кадры решают все // Известия. – 1999. – 22 мая. – С. 2.
Из трудов, ученых записок и т. д.
К вопросу прогнозирования качества спортивной обуви // Конструирование и технология изготовления изделий из кожи: Сборник научных трудов / МТИЛП. – М., 1990.– С. 18–22.
Из трудов, конференций, семинаров и т. д.:
Результаты производственных испытаний способа обработки клубней картофеля в электрическом поле / , и др. // Тез. докладов на ХII Международных Плехановских чтениях. – М.: 1999. – С. 69.
Ж.2 Примеры описаний электронных ресурсов
Ж.2.1Библиографические записи сборников электронных ресурсов без общего заглавия
Английский для бизнесменов [Электронный ресурс]; Английский технический;
Английский для чтения газет и журналов: [к сб. в целом]: курс изучения иностр. яз. Intell. – Электрон. дан. и прогр. – М.: сор. Квант, 1994–1997. – 1 электрон., опт. диск (CD-ROM): зв., цв. – (25 кадр).
Ж.2.2 Библиографические записи электронных ресурсов, состоящие из нескольких отдельных частей (выпусков):
Большая автомобильная энциклопедия [Электронный ресурс]. – Электрон. дан. – М.: Xelana Media Group, 1998.
Ж.2.3 Библиографические записи Интернет-ресурсов
Исследовано в России [Электронный ресурс]: многопредмет. науч. журн. / Моск. физ.-техн. ин-т. – Электрон. журн. – Долгопрудный: МФТИ, 1998. Режим доступа к журн.: http://zhurnal. mipt. *****.
Российская государственная библиотека [Электронный ресурс] / Центр информ. технологий РГБ; ред. ; Web-мастер – Электрон. дан. – М.: Рос. гос. б-ка, 1997. – Режим доступа: http://www. *****, свободный. – Загл. с экрана. – Яз. рус., англ.
Перечень принятых сокращений
ЕСКД – единая система конструкторской документации
ЕСПД - единая система проектной документации
ГОСТ – государственный стандарт
ПК – персональный компьютер
Список литературы
ГОСТ 2.105-95 Общие требования к текстовым документам
ГОСТГосударственная система обеспечения единства измерений. Единицы физических величин.
ГОСТ 2.301–68*. Единая система конструкторской документации. Форматы
ГОСТ 2.302–68*. Единая система конструкторской документации. Линии
ГОСТ 2.304–81*. Единая система конструкторской документации. Шрифты чертежные
ГОСТ 7.1–2003. Система стандартов по информации, библиотечному и издательскому делу. Библиографическая запись. Библиографическое описание. Общие требования и правила оформления
ГОСТ 7.11–78. Система стандартов по информации, библиотечному и издательскому делу. Сокращение слов и словосочетаний на иностранных европейских языках в библиографическом описании
ГОСТ 7.12–93. Система стандартов по информации, библиотечному и издательскому делу. Библиографическая запись. Сокращение слов на русском языке. Общие требования и правила
ГОСТ 7.32–2001. Система стандартов по информации, библиотечному и издательскому делу. Отчет о научно-исследовательской работе. Структура и правила оформления
ГОСТ 7.80–2000. Система стандартов по информации, библиотечному и издательскому делу. Библиографическая запись. Заголовок. Общие требования и правила составления.
ГОСТ 7.82–2001. Система стандартов по информации, библиотечному и издательскому делу. Библиографическая запись. Библиографическое описание электронных ресурсов. Общие требования и правила составления
Р50–77–88. Рекомендации. ЕСКД. Правила выполнения диаграмм.
Кудрявцев дипломного проекта на компьютере. –Издательство Ассоциация строительных вузов. 2004, 226с.
|
