Приемопередатчик FM полосы близнеца УКВ/УВЧ

ALINCO

ПРИЕМОПЕРЕДАТЧИК FM ПОЛОСЫ БЛИЗНЕЦА УКВ/УВЧ

DR-605E DR-605T

Инструкция

Спасибо за то, что купили приемопередатчик ALINGO. Чтобы получить оптимальную работу этого приемопередатчика, прочитайте эту инструкцию полностью, и держите для будущей ссылки.

Прочитать

Это оборудование было проверено и как находили выполняло пределы в соответствии с Частью 15 Правил Федеральной комиссии связи. Эти пределы разработаны, чтобы обеспечить разумную защиту против вредного вмешательства в жилую установку. Это оборудование производит, использует, и может излучить энергию радиочастоты, и если не установленный и используемый в соответствии с инструкциями, может вызвать вредное вмешательство к радио-коммуникациям. Однако, нет никакой гарантии, что вмешательство не будет происходить в специфической установке. Если это оборудование действительно вызывает вредное вмешательство на радио-или телевизионный прием, который может быть определен, выключая оборудование и на, пользователь поощрен пробовать исправить вмешательство один или больше следующих мер.

•  Переориентируйте или переместите антенну получения.

•  Увеличьте разделение между оборудованием и приемником.

•  Соедините оборудование в выход на кругообороте, отличном от этого, которое связан приемник.

•  Консультируйтесь с дилером или опытным техником радио/ТЕЛЕВИДЕНИЯ для помощи.

Не открывайте случай приемопередатчика или касайтесь no-user-serviseable компонентов.

X

ORTl ^

f t>

Не дергайте силовой кабель от его выходов. Кроме того, не повторно телеграфируйте силовой кабель с другими удлинителями. Такая обработка может повредить или короткое замыкание кабель.

Не выставляйте приемопередатчик, чтобы направить солнечный свет или к источнику высокой температуры. Кроме того, избегите использовать приемопередатчик в чрезвычайно пыльной или влажной окружающей среде.

Используйте регулируемое электропитание 13.8 постоянных токов V, чтобы управлять этим приемопередатчиком. Приемопередатчик должен быть основан.

Не помещайте ничто, что могло бы вылиться на крышку приемопередатчика.

P

Остерегайтесь из уплотнения влажности. Влажность в воздухе уплотнит на приемопередатчике, когда Вы перемещаете это от холодного места до теплого места. Уплотнение заставит единицу работать со сбоями. Если формы уплотнения на единице, вытрите или позвольте сухой.

X

Для хорошей вентиляции, оставьте приблизительно 10 см между тылом приемопередатчика и стеной.

)

10cm

Если приемопередатчик когда-либо испускает дым или странные запахи, немедленно выключите это, и отключите это. Тогда, свяжитесь с разрешенным дилером ALINCO.

Если приемопередатчик вызывает вредное вмешательство к видеомагнитофону или телевизионному приему, отодвигать приемопередатчик от прибора.

X

o

O

Я Перед Передачей

Есть много коммерческих и связанных бизнесом станций, расположенных около полос ветчины. Управляя любительской станцией, важно наблюдать все надлежащие правила поведения а не вызывать вредное вмешательство к другим станциям, особенно в течение мобильной операции.

В частности убедитесь, что получили надлежащее одобрение, управляя вашим приемопередатчиком в следующих местоположениях: на борту судов или самолетов, около аэропортов, на борту поездов, около коммерческих станций, и около коммерческих ретрансляторов.

Предосторожности....................................................................................... второй

Содержание................................................................................................. iii

Об Этом Руководстве................................................................................... v

Соглашения Документа............................................................................... vi

ГЛАВА 1, НАЧИНАЮЩАЯ............................................................................ 1

1.1  Распаковка......................................................................................... 1

1.2  Ключи, Терминалы, и осмотр....................................................................................... 2

Передняя панель........................................................................... 2

Показ ЖИДКОКРИСТАЛЛИЧЕСКОГО МОНИТОРА.................................. 5

Поднимите Группу.................................................................................................... 6

Микрофон..................................................................................................................... 6

УСТАНОВКА ГЛАВЫ 2 И СВЯЗЬ........................................................................................ 7

2.1 установка и Связь для Основной Станции................................................................ 7

Соединение Микрофона........................................................................................... 7

Соединение Антенны................................................................................................ 7

Соединение Электропитания.................................................................................. 8

Соединение Внешнего громкогоаорителя........................................................... 8

2.2 установка и Связь для Мобильного Использования.............................................. 9

Инсталяционное Место............................................................................................ 9

Соединение Микрофона........................................................................................... 9

Соединение Электропитания.................................................................................. 9

Монтаж Приемопередатчика............................................................................... 10

Приложение Мобильной Антенны..................................................................... 10

ГЛАВА 3 ОСНОВНАЯ ОПЕРАЦИЯ.................................................................................. 11

3.1 прием................................................................................................................................ 11

Включение питания.................................................................................................. 11

Наладка Объема....................................................................................................... 11

Наладка Уничтожает.............................................................................................. 11

Выбор диапазона................................................................................................... 12

регулирование Частоты......................................................................................... 13

3.2 передача.......................................................................................................................... 14

Выбор диапазона...................................................................................................... 14

Регулирование Частоты......................................................................................... 14

Выбор Выходной мощности................................................................................ 14

Передача.................................................................................................................... 14

3.3 способы Операции....................................................................................................... 15

VFOMode................................................................................................................... 15

Способ Памяти......................................................................................................... 15

НАЗОВИТЕ способ...............................................................................................

ГЛАВА 4 ПРОДВИНУЛА ФУНКЦИИ.............................................................................. 16

4.1 канал Памяти.................................................................................................................. 16

StorableData................................................................................................................ 16

Запоминание Каналов Памяти............................................................................. 16

Программирование Канала Памяти................................................................... 17

Стирание Каналов Памяти.................................................................................... 18

4.2 НАЗВАТЬ Канал.......................................................................................................... 19

Запоминание Канала ЗАПРОСА ........................................................................ 19

Изменение Частоты Канала ЗАПРОСА ........................................................... 19

4.3 просмотр......................................................................................................................... 20

Просмотр Полосы................................................................................................... 20

Просмотр Памяти.................................................................................................... 21

Операция в течение Просмотра........................................................................... 22

4.4 другие Полезные Функции......................................................................................... 23

Кодирующее устройство Тона и Частота Тона.............................................. 23

СУММИРУЙТЕ Функцию................................................................................. 24

Функция Раскола...................................................................................................... 26

Обратная Функция................................................................................................... 29

Выбор Шага Канала................................................................................................ 30

КЛЮЧЕВАЯ функция ЗАМКА ........................................................................ 30

КОНТРОЛИРУЙТЕ Функцию......................................................................... 31

Звуковой сигнал, Вкл\выкл Устанавливающий............................................... 31

4.5 сброс................................................................................................................................. 32

ГЛАВА 5 ОТБОРНАЯ КОММУНИКАЦИЯ................................................................. 33

5.1 тон Уничтожает (CTCSS) ........................................................................................... 33

Выбор Частоты Тона.............................................................................................. 33

Передача..................................................................................................................... 34

Прием.......................................................................................................................... 34

Просмотр................................................................................................................... 34

Turing от Тона Уничтожают.................................................................................. 34

Просмотр Тона......................................................................................................... 35

5.2 взрыв Тона...................................................................................................................... 36

ГЛАВА 6 MAINENANCE......................................................................................................... 37

6.1  Troubelshooting ................................................................................................................ 37

6.2  Очистка............................................................................................................................. 38

ПРИЛОЖЕНИЯ..................................................................

Операция Пакета.................................................................................................................... 39

Операция Пакета на 1200 битов в секунду...................................................... 40

Операция Пакета на 9600 битов в секунду....................................................... 41

B Способ Показа Канала...................................................................................................... 42

C XBR (Ретранслятор Crossband) Способ (для DR-605T Только) ........................... 43

D КЛОНИРУЮЩИЙСЯ Способ................................................................................. 44

E Способ НАБОРА .............................................................................................................. 45

Вызов к Способу НАБОРА .................................................................................. 45

Отбор Пунктов Урегулирования........................................................................ 45

Подтверждение Урегулирования........................................................................ 46

регулирование Просматривающий Условие Резюме................................... 46

регулирование Частоты Взрыва Тона................................................................ 46

регулирование BCLO (Занятый Локаут Канала) Уровень.......................... 47

Превращение МОНИТОРА и КЛЮЧА ЗАХВАТЫВАЕТ Функции Вкл\выкл

(для Способа Показа Канала 1 Только) ............................................................. 47

F Варианты............................................................................................................................... 48

Спецификации Г



глава я НАЧИНАНИЕ

Показывает пункты в DRЕ 605 пакетов. Проверьте, что все пункты включены. Эта глава также объясняет ключи, показ ЖИДКОКРИСТАЛЛИЧЕСКОГО МОНИТОРА, и терминалы на приемопередатчике.



глава X УСТАНОВКА И

СВЯЗЬ

Объясняют процедуры установки и связи для основных станций и мобильной операции.

глава 3 ОСНОВНАЯ ОПЕРАЦИЯ

Объясняют основные процедуры приема и передачи. глава особенно полезна для ветчин новичка.

Это



глава 4 ПРОДВИНУЛА ФУНКЦИИ

Объясняет, как использовать разнообразные функции этого приемопередатчика. Вы должны справиться, как использовать эти функции, чтобы сделать полное использование приемопередатчика.



глава S ОТБОРНЫЙ

КОММУНИКАЦИЯ

Объясняет, как общаться с определенной станцией, используя тон, уничтожают единицу (видеожурналистика-24U). Эта глава должна быть прочитана, только если вашему приемопередатчику установили единицу.



глава 6 ОБСЛУЖИВАНИЕ

Объясняют поиск неисправностей и очистка.



ПРИЛОЖЕНИЯ

Покажите варианты и спецификации. Приложения также дают опытные ветчины и дилеров следующая информация:

•  Операция Пакета

•  Способ Показа Канала

•  XBR (Ретранслятор Crossband) Способ

•  КЛОНИРОВАНИЕ Способа

•  Способ НАБОРА

V

Это руководство использует следующие изображения.

Указывает опасную ситуацию, которая, если не избегавший, приведет к смерти или серьезный

рана.

Указывает опасную ситуацию, которая, если не избегавший, приведет к серьезному повреждению единице.

a

Указывает исключение или примечание, связанное с процедурой.

VI

Обеспечивает полезные намеки.

Указывает страницу ссылки.

все же Отметьте: Названия продуктов, упомянутых в этом руководстве используются для
<-*-J цели идентификации только и могут быть торговой маркой и/ИЛИ зарегистрированный

торговые марки их соответствующей компании.

НАЧАЛЬНАЯ ГЛАВА 1

ГЛАВА

НАЧАЛО

X.X

DR 605 пакетов содержит пункты, показанные ниже. Сначала, проверьте, что все пункты включены. Если какая-нибудь вещь отсутствует или поврежденная, свяжитесь с разрешенным дилером ALINCO.

DR 605 приемопередатчиков

Микрофон

Мобильный монтажный кронштейн

Инструкция (это руководство)

DR-605E DR-605T

примечание ft\: микрофон DTMF является дополнительным
^^ forDR-605E.

Силовой кабель постоянного тока с ■ Мобильной установкой
плавкие предохранители винты скобки

• Винты шестиугольника (M4 x 8 мм)

@i........................................................................ X4

• Крутящие диск винты (M5 x 20 мм)

© S52» © § ........................... X4

Винт шестиугольника • Винты (M5 x 20 мм)
гаечный ключ ^^ .............................................. X4

• Орехи шестиугольника (M5)
Ј............................................... ; *4

■ Плавкий предохраниA)

cn = ^) .......................... *2

СТАРТОВАЯ ГЛАВА 1

1.1

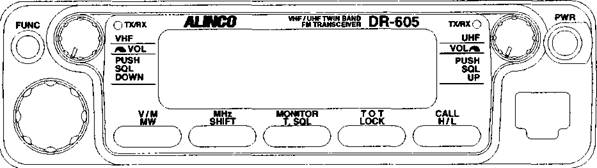

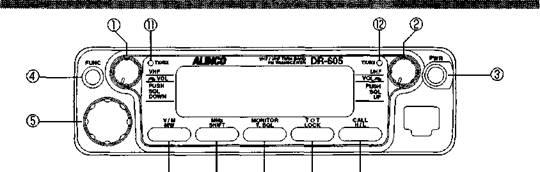

Передняя Панель

© ® <D ® ®

2

Первичные Функции

Номер	Ключ	Функция	Страница
©	УКВ	Нажмите эту кнопку, чтобы установить полосу УКВ в главную полосу. Вращайте кнопку, чтобы приспособить объем полосы УКВ. Устанавливая погашение, нажмите кнопку, чтобы уменьшить погашение в шагах на 1 МГц.	12,27
	УВЧ	Нажмите эту кнопку, чтобы установить полосу УВЧ в главную полосу. Вращайте кнопку, чтобы приспособить объем для полосы УВЧ. Когда погашение устанавливается, нажмите кнопку, чтобы увеличить погашение в шаге на 1 МГц.	12,27
Й	МОЩНОСТЬ	Поворачивает власть вкл\выкл.	11
Й	FUNC	Получает доступ к способу функции.
©	Наборный диск	Изменяет частоту и число канала памяти.	13, 16
©	V/M (МВТ)	Выключатели между способом VFO и способом памяти.	16
Й	МГц (ИЗМЕНЕНИЕ)	Изменяет частоту в шагах на 1 МГц.	13
КОМПАКТ-ДИСК	МОНИТОР (T. SQL)	Неприглушает уничтожение.	31
КОМПАКТ-ДИСК	МАЛЫШ (ЗАМОК)	Получает доступ к МАЛЫШУ, устанавливающему способ.	24
Й	ЗВОНИТЕ (H/L)	Напоминает канал ЗАПРОСА.	19

yj ^ Примечание: Если никакое действие не предпринято в течение пяти секунд после того, как Q появляется, способ функции отменен,

ВЕДОМЫЙ

Номер	ВЕДОМЫЙ	Функция	Страница
©	УКВ TX/RX ВЕЛИ	Зеленые огни, когда сигнал получен на полосе УКВ. ВЕДОМЫЕ огни, красные в течение передачи на полосе УКВ.	13, 14
Й	УВЧ TX/RX ВЕЛИ	Зеленые огни, когда сигнал получен на полосе УВЧ. ВЕДОМЫЕ огни, красные в течение передачи на полосе УВЧ.	13, 14
