РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
технологического сайта Системного оператора
(web-узла актуализации)
Институт Энергетических Систем
Москва, 2006 г.
Оглавление
1. Введение. 3
2. Системные требования. 3
3. Установка компонент. 3
3.1. Установка программного обеспечения СКЗИ КриптоПро CSP 3.0. 3
4. Настройка программного обеспечения. 3
4.1. Настройки безопасности. 3
4.2. Установка пользовательского сертификата. 7
4.3. Настройки конфиденциальности. 10
4.4. Рекомендуемые настройки. 12
5. Структура сайта. 12
5.1. Навигационная система сайта. 12
5.2. Типы посетителей сайта. 13
5.3. Гости. 13
5.4. Авторизированные пользователи. 14
5.5. Роли пользователей. 14
5.6. Функциональные возможности сайта доступные всем типам посетителей. 14
5.6.1. Внешний вид сайта. 15
5.6.2. Новости. 16
5.6.3. Вопросы.. 17
5.6.4. Документы.. 18
5.7. Функциональные возможности сайта доступные авторизированным пользователям.. 18
5.7.1. Вопросы.. 19
5.7.2. Профили. 20
5.7.3. Заявки. 20
5.7.4. Макеты.. 28
5.7.5. Генерация. 29
5.7.6. Гистограммы.. 32
5.7.7. Авторизация с помощью электронного сертификата. 34
5.7.8. Установка ЭЦП на заявку. 35
Приложение 1 Управление сертификатами. 37
Приложение 2 Создание хранилища для секретных ключей. 41
1. Введение
Технологический сайт Системного оператора - специализированный сайт, разработанный Институтом Энергетических Систем по заказу Системного оператора ЕЭС России в соответствии с требованиями правил оптового рынка электроэнергии переходного периода. На первом этапе развития оптового рынка электроэнергии переходного периода сайт решает две основные задачи:
· обеспечивает комплекс технологий работы с заявками на почасовое потребление электрической энергии от участников рынка, включающий прием, хранение, передачу данных в программное обеспечение синтеза и актуализации расчетной модели ЕЭС России, адресное отображение участникам рынка результатов акцепта указанных заявок Системным оператором, и др.
· обеспечивает комплекс технологий работы с информацией о составе и параметрах включенного в работу генерирующего оборудования участников рынка.
2. Системные требования
Для работы с сайтом необходимо использовать браузер Microsoft Internet Explorer 6.0 SP1 на платформе Win9x или Win2k/WinXP.
ПО необходимое для работы с Электронно-Цифровой Подписью:
CryptoPro CSP 3.0
3. Установка компонент
Запустите на исполнение файл Setup. bat из папки 2_wmlcapi и следуйте инструкциям мастера установки.
3.1. Установка программного обеспечения СКЗИ КриптоПро CSP 3.0
Подробное описание по установке присутствует на диске дистрибутива СКЗИ КриптоПро CSP 3.0 в файле doc\UsersGuide. pdf, раздел «Инсталляция СКЗИ КриптоПро CSP».
4. Настройка программного обеспечения
4.1. Настройки безопасности

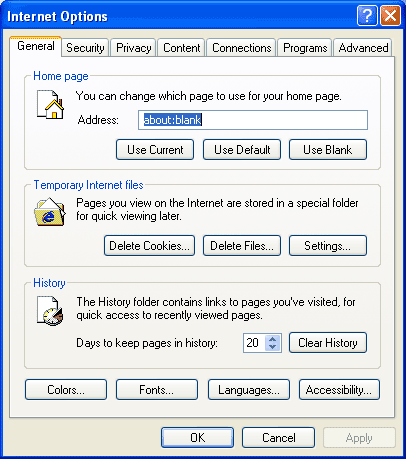

Запустите Internet Explorer, выберите пункт меню Сервис -> Свойства обозревателя (Tools -> Internet Options) (Рис.1.1), откроется окно, изображенное на Рис. 1.2. Нажмите мышкой на закладку “Безопасность” (“Security”), откроется окно, изображенное на Рис. 1.3. Выделите мышкой зону интернета “Интернет” (“Internet”), нажмите мышкой на кнопку “По умолчанию” (“Default Level”), затем на кнопку “Применить” (“Apply”).

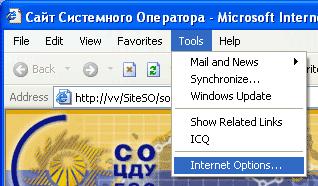

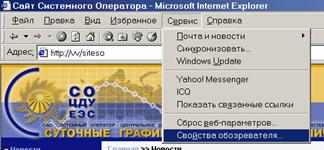

Рис.1.1. Меню вызова настроек

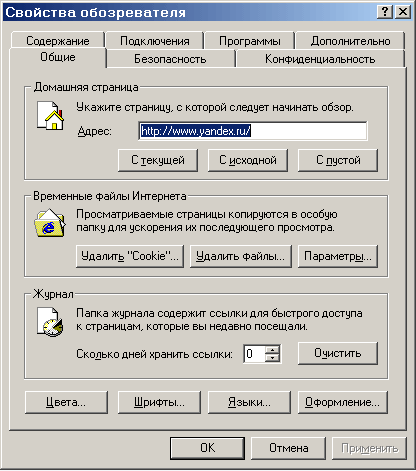

Рис.1.2. Настройки броузера

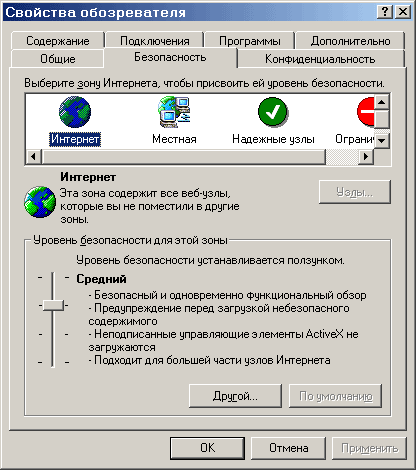

Рис.1.3. Настройки безопасности браузера

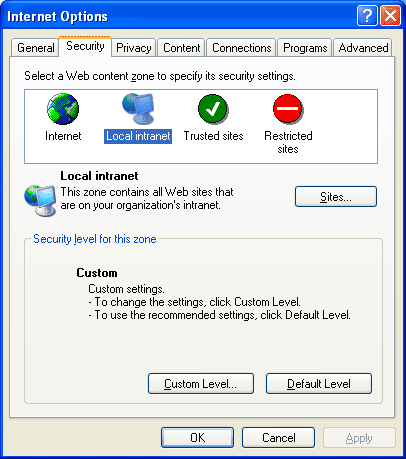

Если сайт находится в вашей локальной сети, то выделите мышкой зону Интернета “Местная” (“Local Intranet”) (Рис. 1.3), нажмите мышкой на кнопку “По умолчанию” (“Default Level”), затем на кнопку “Применить” (“Apply”).
Для возможности подписывания заявок выберите зону Trusted sites нажмите кнопку Sites снимите галку Require server verification, в поле Add this Web site to the zone ведите URL сайта по протоколу http (например http://*****) и нажмите кнопку Add. Проделайте те же действия для протокола https (например https://*****)
Далее нажмите кнопку Custom level…выберите для пункта Initialize and script ActiveX controls not marked as safe опцию enable, нажмите кнопки Ok и Apply
4.2. Установка пользовательского сертификата
После установки сервера необходимо установить на него сертификат.
Установка сертификата
Получить действующий сертификат пользователя (для получения сертификата пользователя обратитесь к администратору УЦ).
Для сертификата пользователя выбрать правой кнопкой мыши «Установть сертификат (Install certificate)».
В появившихся диалогах нажимать «Далее» и «Готово» до завершения работы мастера установки сертификатов.
Установка сертификата УЦ
Получить действующий сертификат УЦ (для получения сертификата УЦ обратитесь к администратору УЦ).
Для сертификата УЦ выбрать правой кнопкой мыши «Установть сертификат (Install certificate)».
В появившемся диалоге нажать «Далее».

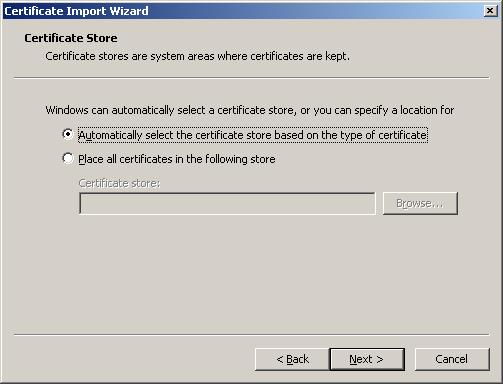

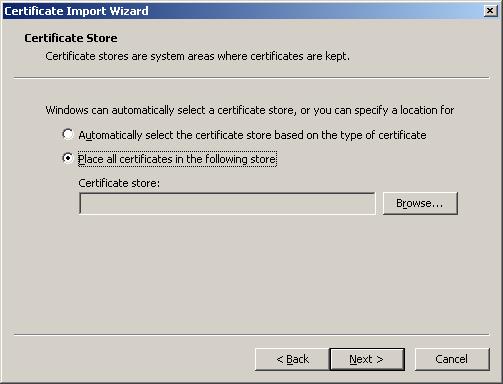

Выбрать «Поместить все сертификаты в выбранное хранилище (Place all certificates to selected storage)» [Внимание! Для того, чтобы поместить сертификат в реестр необходимо предварительно создать хранилище (см Приложение 3)]
Нажать кнопку Browse… и выбрать «Trusted root certification authority/Registry» (для этого необходимо установить галку Show physical stores) и нажмите кнопку OK.
В последующих диалогах нажать «Далее» и «Готово»
Установка списка отозванных сертификатов
Получить действующий список отозванных сертификатов (для получения список отозванных сертификатов обратитесь к администратору УЦ), будем называть этот файл в дальнейшем «01_01_2004.crt».
Для файла «01_01_2004.crl[1]» выбрать «Установть список отзыва (Install CRL)».
В появившихся диалогах нажимать «Далее» и «Готово» до завершения работы мастера установки списка отозванных сертификатов.
Подробную информацию по установке сертификата можно получить в файле doc\UsersGuide. pdf на диске дистрибутива СКЗИ КриптоПро CSP 3.0.
4.3. Настройки конфиденциальности

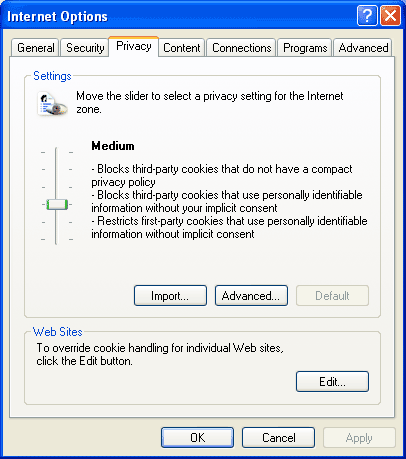

Нажмите мышкой на закладку “Конфиденциальность” (“Privacy”), откроется окно, изображенное на Рис.3.2.1. Нажмите мышкой на кнопку “По умолчанию” (“Default”), затем на кнопку “Применить” (“Apply”).
Рис.3.2.1 Настройки конфиденциальности
Нажмите на кнопку “Дополнительно” (“Advanced”), откроется окно, изображенное на Рис.3.2.2. Приведите настройки в соответствие с изображенными на этом рисунке, нажмите кнопку “ОК”, нажмите кнопку “ОК” внизу окна (Рис. 3.2.2), чтобы его закрыть.

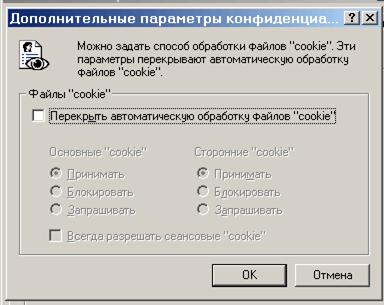

Рис. 3.2.2. Дополнительные настройки
4.4. Рекомендуемые настройки
Рекомендуется использовать разрешение монитора при работе с сайтом – 1024х768 точек с глубиной цвета – 16 бит или выше.
5. Структура сайта
5.1. Навигационная система сайта
Пользователи могут перемещаться с одной страницы сайта на другую с помощью вертикальной навигационной панели, расположенной в левой части страницы и горизонтальной полосы навигации, расположенной в центральной части страницы сразу под графической “шапкой” сайта:

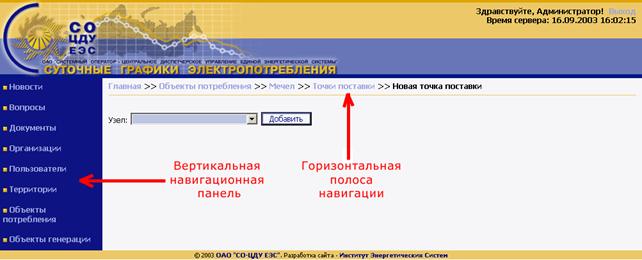

Рис.4.1.1. Навигационные панели сайта
5.2. Типы посетителей сайта
Сайт имеет различный вид для различных типов посетителей сайта, определяемых по тому, авторизованы ли они на сайте (зарегистрированы и ввели логин и пароль), какие роли пользователей им присвоены, и права на просмотр какой информации им даны.
5.3. Гости
Для гостей сайта - посетителей, не авторизованных на сайте и не имеющих никаких прав доступа к закрытой части сайта и информации, там размещенной, отображаются только пункты меню “Новости”, “Документы”, “Вопросы”:

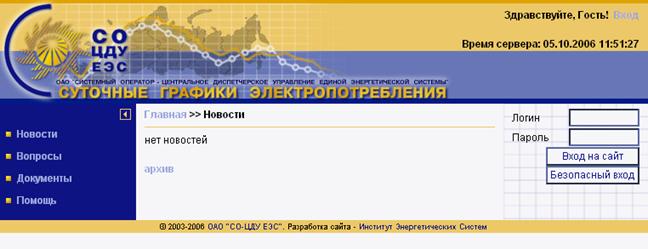

Рис. 7. Вид сайта для неавторизированных пользователей
Причем в соответствующих разделах им видны только новости и документы, находящиеся в открытом доступе, и они могут только просматривать вопросы, но не задавать их. Также на главной странице сайта расположена форма для ввода логина и пароля, с помощью которой зарегистрированные пользователи могут получить доступ к закрытым разделам сайта.
5.4. Авторизированные пользователи
Пользователи сайта, зарегистрированные на нем, после ввода логина и пароля в форму, расположенную на главной странице сайта, увидят дополнительные пункты меню, перечень которых определяется присвоенными им ролями. Также авторизованные пользователи сайта получают возможность видеть “закрытые” новости и документы, недоступные гостям сайта.
5.5. Роли пользователей
Каждый авторизованный пользователь сайта характеризуется одной или несколькими ролями, присвоенными ему Администратором сайта, в зависимости от которых он получает доступ к тому или иному набору функциональных модулей сайта.
Существуют роли:
· Администратор
· Системный администратор
· Технолог
· Регистратор
· Редактор новостей
· Редактор документов
· Редактор вопросов
· Потребитель
· Генератор
Подробное описание возможностей каждой роли содержится в соответствующих руководствах пользователей.
5.6. Функциональные возможности сайта доступные всем типам посетителей
5.6.1. Внешний вид сайта
Справа в верхней части сайта показывается приветствие, меняющееся в зависимости от того, какой пользователь авторизован, например “Здравствуйте, Гость!” для гостей сайта, “Здравствуйте, Администратор!” для Администратора сайта или “Здравствуйте, Сведловэнерго!” для пользователя Свердловэнерго.
Рядом с приветствием для гостей сайта расположена ссылка “Вход”, ведущая на главную страницу сайта, где расположена форма авторизации на сайте. Рядом с приветствием авторизованных пользователей сайта расположена ссылка «Выход», по нажатию которой происходит завершение сессии пользователя на сайте, после чего будет требоваться повторная авторизация.
Под кнопкой «Вход» расположена кнопка «Безопасный вход», которая позволяет авторизоваться при помощи электронного сертификата.
Под приветствием расположена строка “Время сервера”, в которой отображается текущее время на сервере, на котором размещен сайт. Именно по этому времени “закрываются ворота” для квалифицированных потребителей и АО-энерго.
Рис.4.6.1.1. Внешний вид сайта
5.6.2. Новости
Каждый пользователь может просматривать новости открытые сайта (закрытые новости могут просматривать только авторизированные пользователи сайта) для этого следует нажать мышкой на ссылку “Новости”. Откроется страница, показанная на Рис.4.6.2.1.

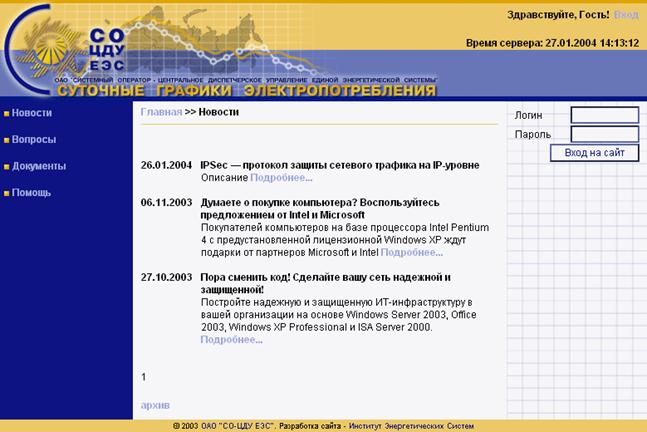

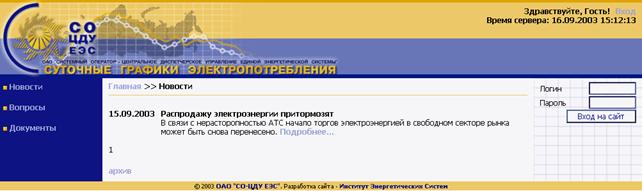

Рис.4.6.2.1. Новости
Вы увидите список анонсов новостей. Чтобы просмотреть текст новости нажмите на ссылку “Подробнее”.
Нажмите на ссылку архив в нижней части страницы для просмотра архива новостей.
5.6.3. Вопросы
Все посетители сайта, в том числе и гости, имеют возможность просматривать вопросы других пользователей. Задавать вопросы могут только авторизированные пользователи. Для этого нужно нажать мышкой на ссылку “Вопросы” в навигационной панели в левой части страницы, откроется следующая страница:

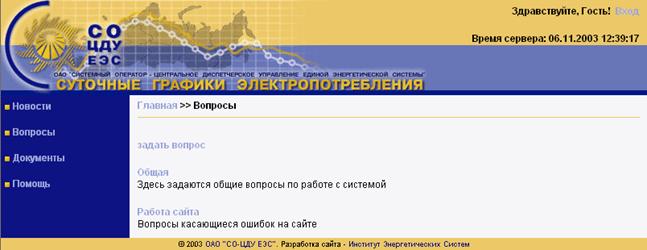

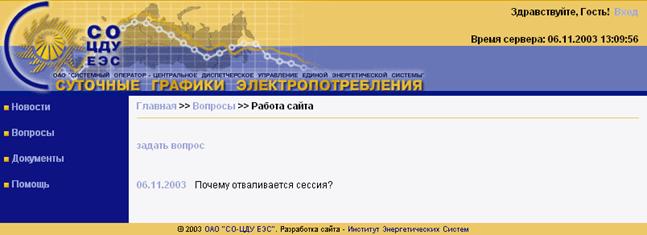

Рис.4.6.3.1. Раздел вопросы
Для просмотра отвеченных вопросов нажмите мышкой на ссылку с названием темы вопросов (Рис.4.6.3.1). Откроется страница, содержащая список отвеченных вопросов (Рис.4.6.3.3).
Рис.4.6.3.3. Список вопросов
Для просмотра содержимого вопроса и ответа на него нажмите на ссылке с датой рядом с вопросом.
5.6.4. Документы

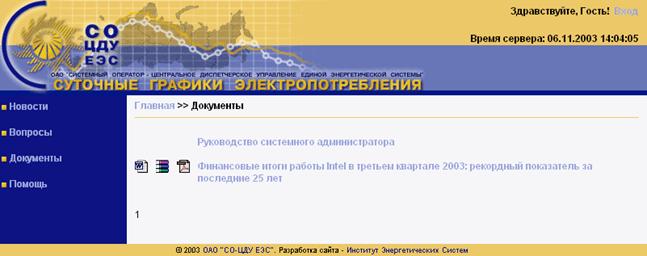

Пользователи могут просматривать документы на сайте. Для перехода к разделу “Документы” нажмите мышкой на ссылку “Документы” в навигационной панели в левой части страницы, откроется страница, на которой вы увидите документы доступные для просмотра:
Рис.4.6.4.1. Список документов
Щелкнув мышью на заголовке документа, вы сможете посмотреть его описание. Для того, чтобы скачать документ для просмотра или скачать его, выберете иконку, соответствующую формату, в котором вы хотите получить документ. Возможные форматы для получения документа следующие:
– Microsoft Word
– WinZip/WinRar
– PDF
5.7. Функциональные возможности сайта доступные авторизированным пользователям
5.7.1. Вопросы
Авторизируйтесь и нажмите на ссылку “задать вопрос” для того, чтобы перейти к странице создания нового вопроса.

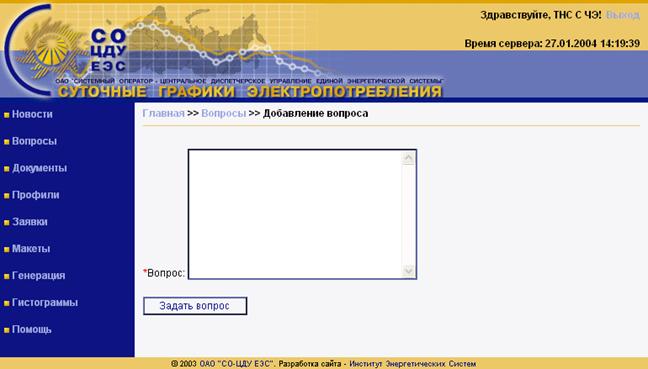

Рис.4.7.1. Добавление нового вопроса
Введите текст вопроса, и нажмите мышкой на кнопку “Задать вопрос”.
5.7.2. Профили
Для просмотра профилей пользователей (информации об организации и контактных лицах) щелкните мышкой на ссылку “Профили” в левой навигационной панели. После загрузки страница будет выглядеть следующим образом:

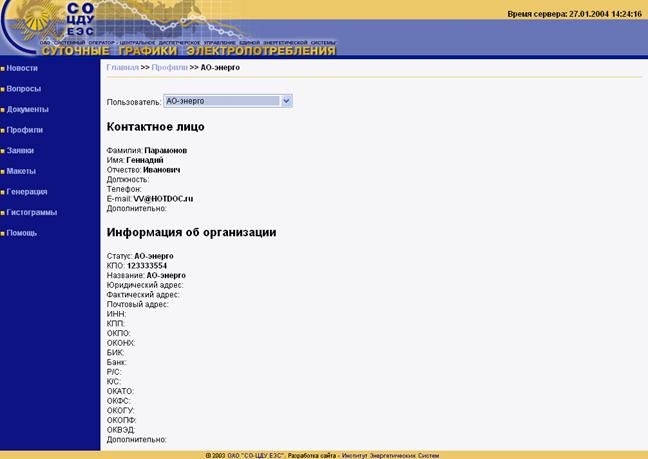

Рис.4.7.1.1. Профиль организации
Для просмотра профиля другой организации выберите название организации из раскрывающегося списка “Пользователь”.
5.7.3. Заявки
Пользователь может просматривать заявки на полное почасовое потребление тех объектов потребления, доступ к которым ему разрешен администратором сайта и подавать заявки, если у него есть достаточно прав. Для этого нужно нажать мышкой на ссылку “Заявки” в навигационном меню в левой части страницы, откроется следующая страница:

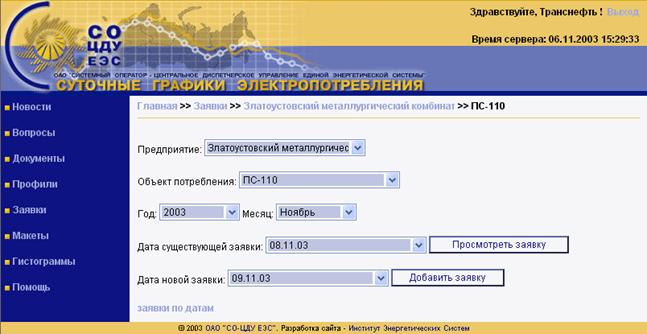

Рис. 4.7.2.1. Просмотр заявок
Чтобы просмотреть поданные заявки выберите предприятие, объект потребления, дату заявки и нажмите мышкой кнопку “Просмотреть заявку”, откроется следующая страница:

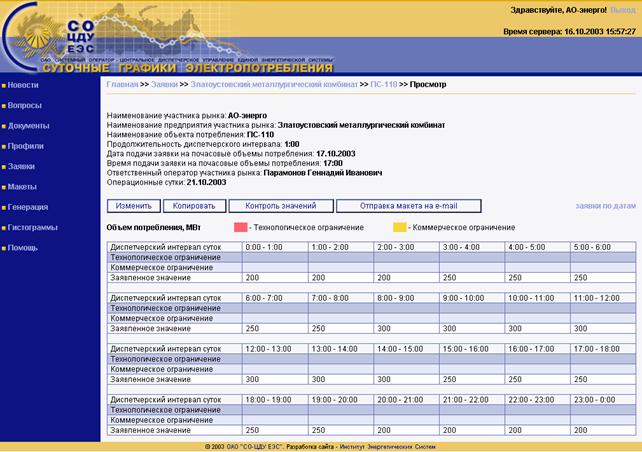

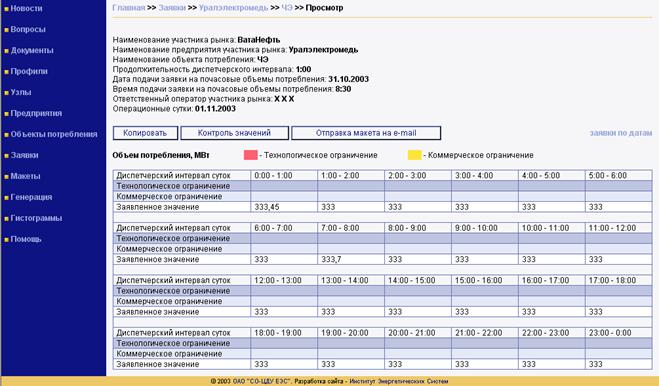

Рис. 4.7.2.2. Просмотр заявки на определенную дату
Если нажать мышкой кнопку “Контроль значений”, то откроется следующая страница:

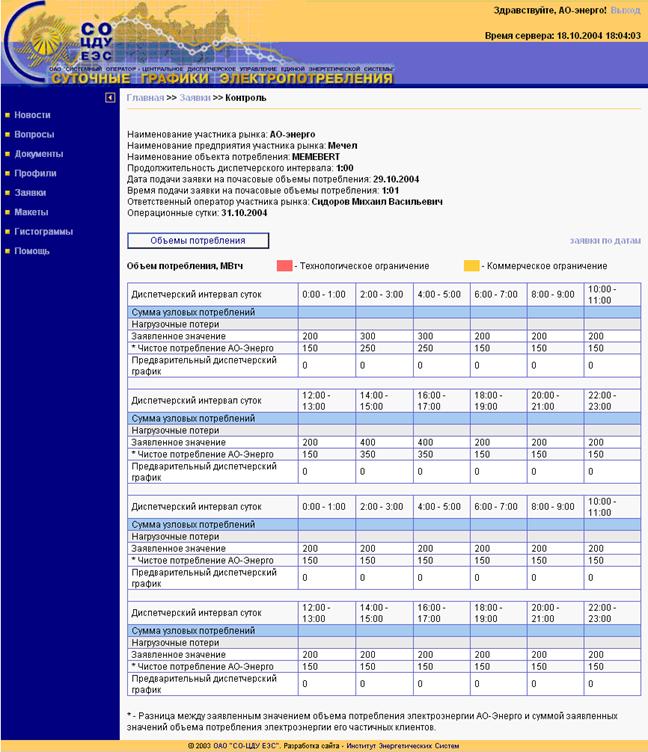

Рис. 4.7.2.3. Контроль значений в заявке
Для возврата к просмотру объемов потребления нажмите на кнопке “Объемы потребления”.
По нажатию кнопки “Отправить макет”, откроется страница, где вы сможете выбрать адрес электронной почты для отправки макета (адреса электронной почты назначаются администратором):

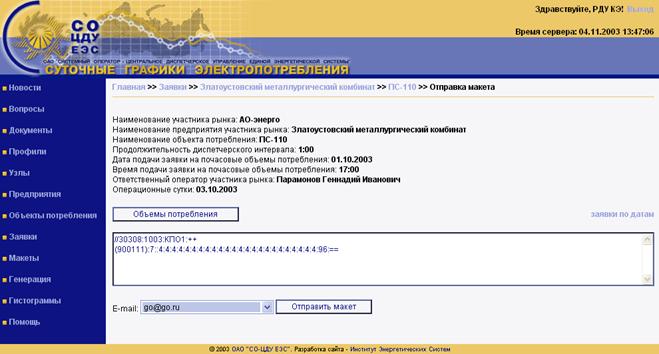

Рис.4.7.2.4. Отправка макета 30308 по электронной почте
Выберите адрес электронной почты, на который следует отправить макет, и нажмите кнопку “Отправить макет”. Чтобы вернуться к просмотру заявок объекта потребления нажмите на кнопку “Объемы потребления”.
Для облегчения работы пользователя по просмотру заявок, на странице, изображенной на Рис.4.7.2.4, можно нажать мышкой на ссылку “Заявки по датам”, откроется следующая страница:

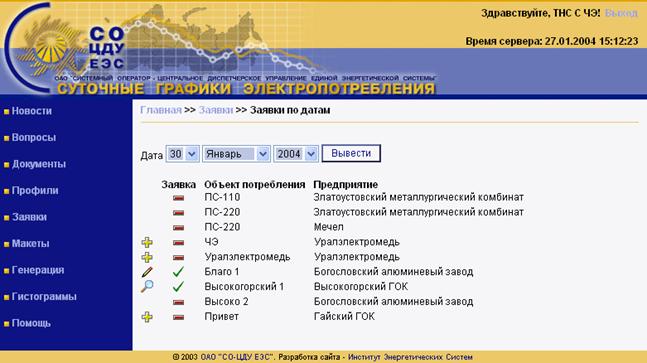

Рис.4.7.4.5. Просмотр заявок по датам
Выбрав дату и нажав мышкой кнопку “Вывести”, можно увидеть состояние заявок по всем объектам потребления, по которым технолог имеет право просматривать заявки. Для просмотра заявок нажмите на ссылку “смотреть”.
В колонке заявка отображается, была ли подана заявка на данный объект потребления:
– заявка не подавалась
– заявка была подана
В самой первой колонке отображаются действия, которые можно проделать с заявкой.
– добавление новой заявки
– редактирование существующей заявки
– просмотр поданной заявки
Если рядом с именем объекта потребления стоит красная звездочка – “*”, это значит, что была подана заявка по умолчанию.
Подавать заявки могут только пользователи, имеющие право подачи заявок. Чтобы подать заявку на полный почасовой объем потребления следует перейти к странице изображенной на Рис.4.7.4.1. Выберите предприятие, объект потребления, год, месяц и дату новой заявки. Нажмите мышкой кнопку “Добавить заявку”, откроется следующая страница:

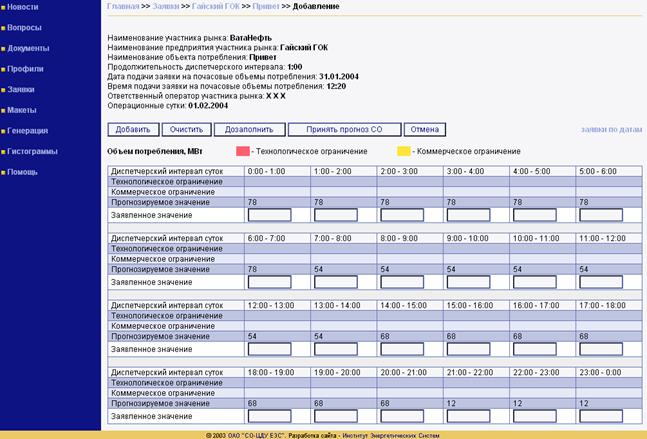

Рис. 4.7.4.6. Подача заявки на полное почасовое потребление
Введите часовые значения объема потребления в МВт. Кнопка “Дозаполнить” позволяет облегчить заполнение формы в случае, если несколько последовательных часовых значений одинаковы. Кнопка “Очистить” позволяет убрать из формы все введенные значения. Кнопка “Принять прогноз СО” вставляет прогнозируемые значения в поля формы, если имеется прогноз СО. Нажмите мышкой кнопку “Добавить”, откроется следующая страница:
Рис. 4.7.4.7. Заполненная заявка на полное почасовое потребление
Чтобы увидеть, рассчитанные Системным оператором сумму узловых потреблений и нагрузочные потери, нажмите мышкой кнопку “Контроль значений”. На загрузившейся странице нажмите кнопку “Объемы потребления” для возврата к заявке.
Чтобы отправить заявку в виде макета 30308 по электронной почте, нажмите мышкой кнопку “Отправка макета по e-mail”. Откроется страница, где вы сможете выбрать адрес электронной почты для отправки макета (адреса электронной почты назначаются администратором):
Рис. 4.7.4.8. Отправка макета 30308 по электронной почте
Выберите адрес электронной почты, на который следует отправить макет, и нажмите кнопку “Отправить макет”. Чтобы вернуться к просмотру заявок объекта потребления нажмите на кнопку “Объемы потребления”.
5.7.4. Макеты
Если вам удобно подавать заявки через макет 30308, нажмите мышкой на ссылку “Макеты” в навигационной панели, откроется следующая страница:

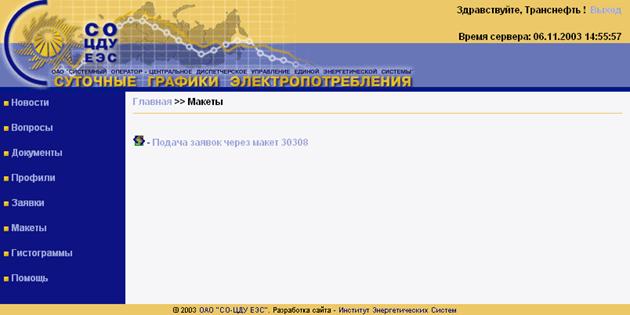

Рис. 4.7.3.1. Подача заявок через макеты
Щелкните мышкой на ссылке “Подача заявок через макет 30308”. Откроется страница показанная ниже:

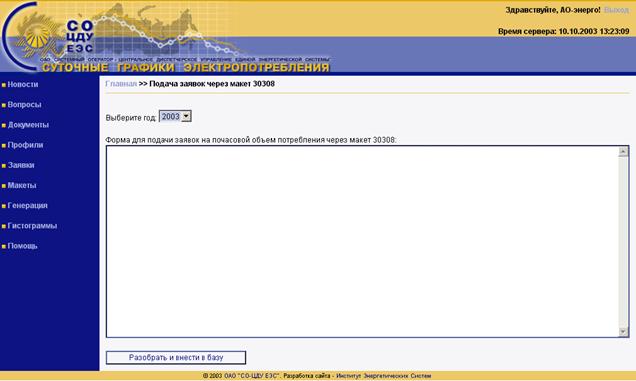

Рис. 4.7.3.2. Подача заявок через макет 30308
Вставьте в форму макет 30308 и нажмите кнопку “Разобрать и внести в базу”.
5.7.5. Генерация
Для просмотра параметров объектов генерации нажмите мышкой в навигационном меню в левой части страницы на ссылке “Генерация”. Откроется следующая страница:

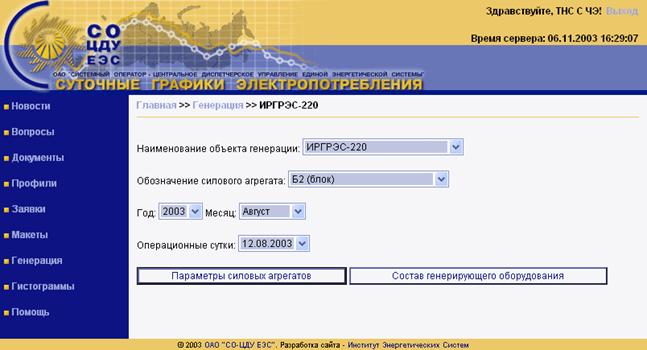

Рис. 4.7.4.1. Просмотр объектов генерации

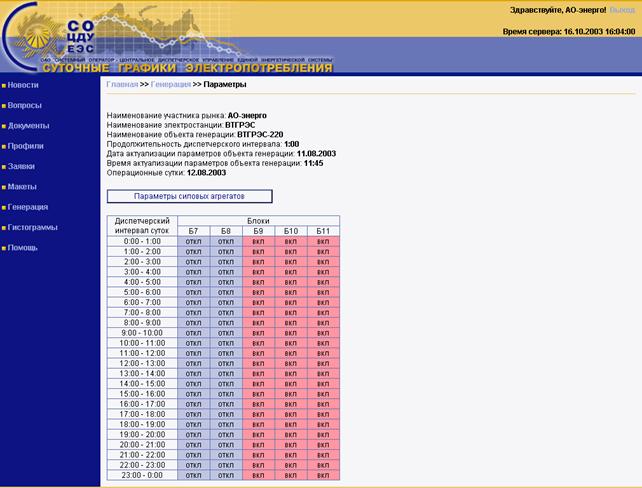

Выберите наименование объекта генерации, силовой агрегат и дату, и нажмите кнопку “Параметры силовых агрегатов”, чтобы перейти на страницу, где отображены параметры объекта генерации за каждый период диспетчерских суток.

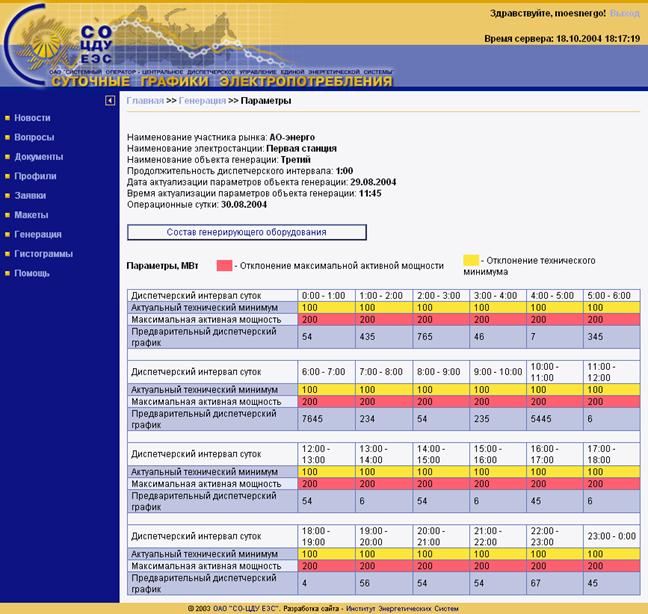

Рис. 4.7.4.2. Параметры объекта генерации
Примечание: Если в системе нет данных о заданном объекте генерации или за заданный промежуток времени, то кнопка “Параметры силовых агрегатов” будет отсутствовать.
Нажмите мышкой на кнопку “Состав генерирующего оборудования”, откроется следующая страница:
Рис. 4.7.4.3. Состав генерирующего оборудования
Примечание: Раздел “Генерация” доступен только в том случае, если пользователь имеет роль “Генератор”.
5.7.6. Гистограммы

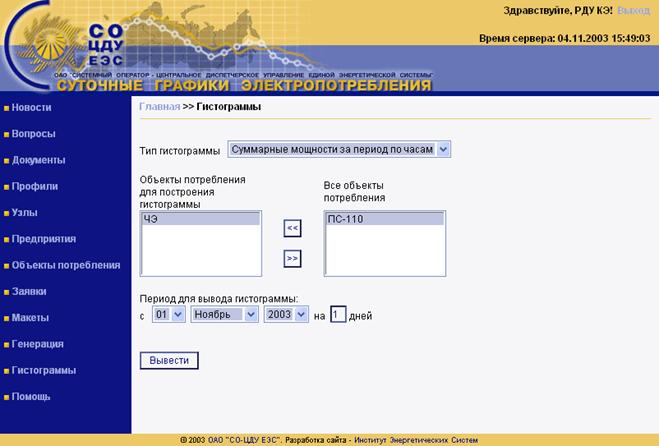

Для построения гистограмм щелкните мышью в левом навигационном меню на ссылке “Гистограммы”. Откроется следующая страница:
Рис. 4.7.5.1. Параметры построения гистограмм
Выберите тип гистограммы, объекты потребления, используемые в гистограмме и период для вывода. Нажмите кнопку “Вывести” для построения гистограммы. В зависимости от того, указываете ли вы в заявках среднюю мощность за диспетчерский интервал времени или значение мощности на конец диспетчерского интервала времени. Если вы указываете значение мощности на конец диспетчерского интервала, то будет строиться график (Рис. 4.7.5.2.), а если среднюю мощность за диспетчерский интервал, то будет строиться гистограмма (Рис. 4.7.5.3.).

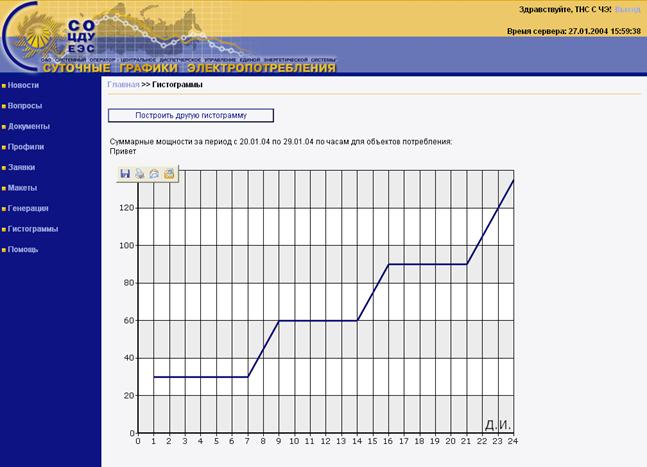

Рис. 4.7.5.2. Построение графика

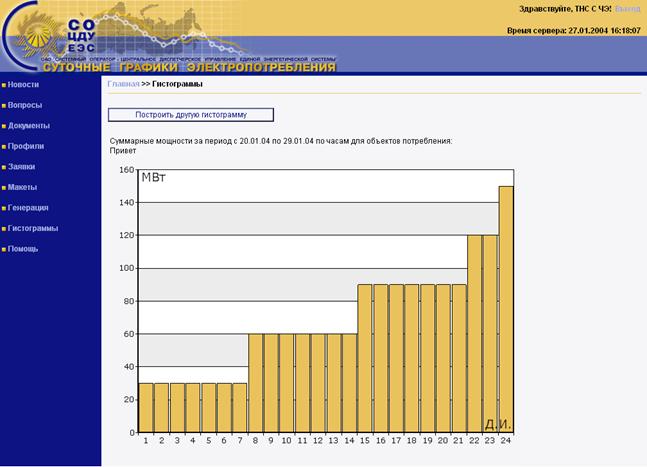

Рис. 4.7.5.3. Построение гистограммы
5.7.7. Авторизация с помощью электронного сертификата
Если Вам администратором сайта выдан Электронный сертификат и этот сертификат соотнесен с пользователем системы, а так же Вы произвели все необходимые действия по установке сертификата и настройке системы, то Вы можете авторизоваться с помощью электронного сертификата. Для этого нажмите на кнопку Безопасный вход

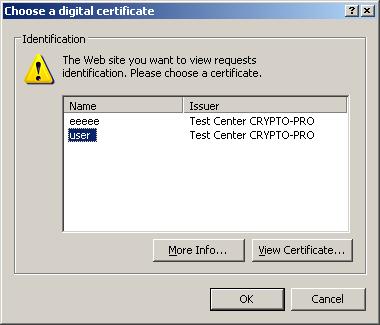

Вам будет предложено выбрать сертификат для авторизации:
Выберите нужный сертификат и нажмите кнопку OK
5.7.8. Установка ЭЦП на заявку
Для того, чтобы установить на заявку ЭЦП Вам необходимо осуществить Безопасный вход.

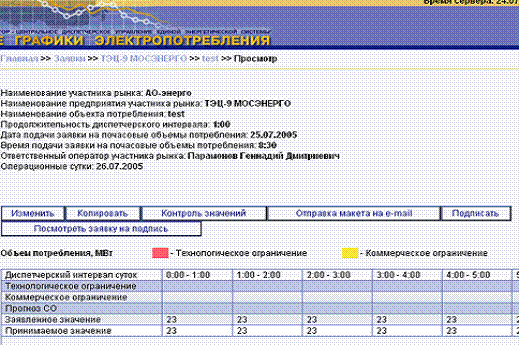

Войдите в режим просмотра заявки. Если заявку можно изменять, то отобразятся кнопки Подписать и Просмотреть заявку на подпись. Нажав кнопку Просмотреть заявку на подпись Вы сможете увидеть заявку в виде HTML, которая может быть подписана. После нажатия на кнопку Подписать Вам будет предложено выбрать сертификат, который будет использоваться для подписывания:

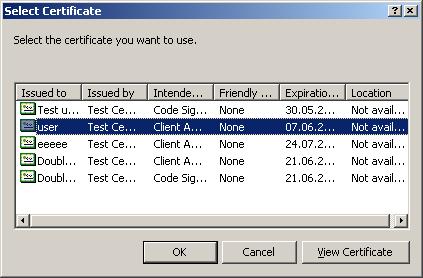

Выберите необходимый сертификат. Внимание! Для подписывания необходимо использовать сертификат, с помощью которого была осуществлена авторизация.
После того, как заявка была подписана, она не может быть изменена. Для внесения изменений необходимо сначала удалить заявку, нажав на кнопку Удалить заявку, а после, заново ее добавить.

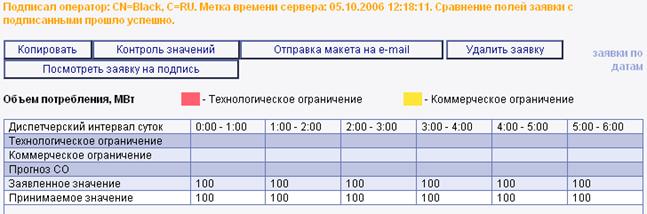

Если заявка подписана, то отобразится информация о подписи:
Приложение 1 Управление сертификатами.
Откройте Microsoft Management Console

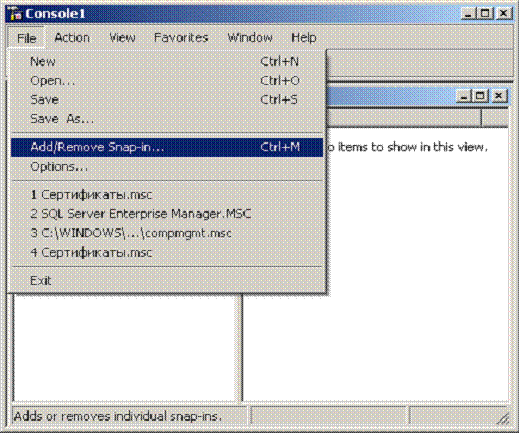

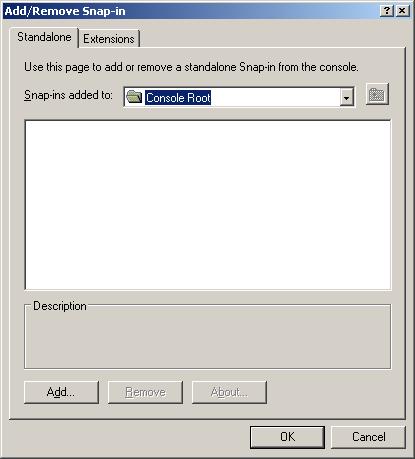

Выберите пункт меню Add/Remove Snap-in…
Нажмите кнопку Add…

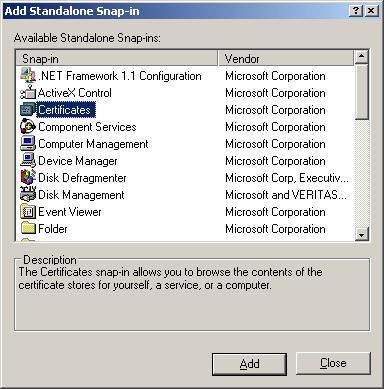

Выберите пункт Certificates и нажмите кнопку Add

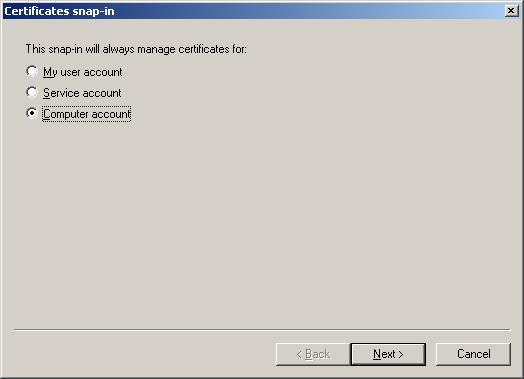

Выберите пункт Computer account и нажмите кнопку Next >

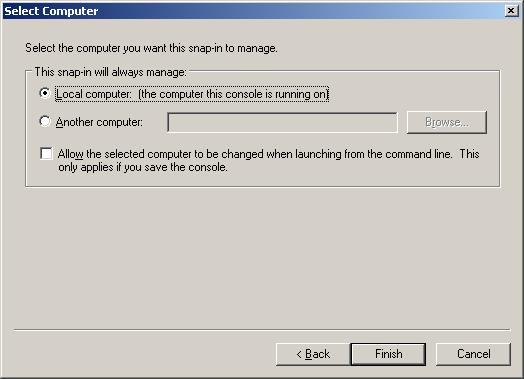

Выберите пункт Local computer… и нажмите кнопку Finish
В следующих диалогах нажмите кнопки Close и OK
Приложение 2 Создание хранилища для секретных ключей

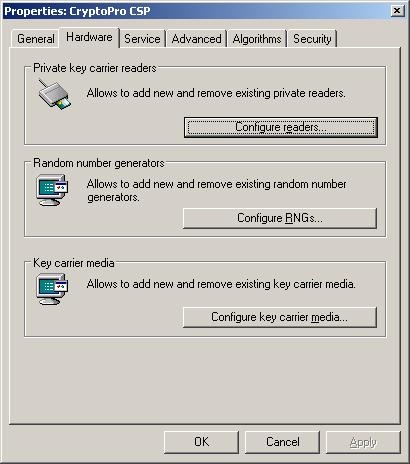

Откройте свойства CryptoPro CSP (пуск/панель управления/CryptoPro CSP)

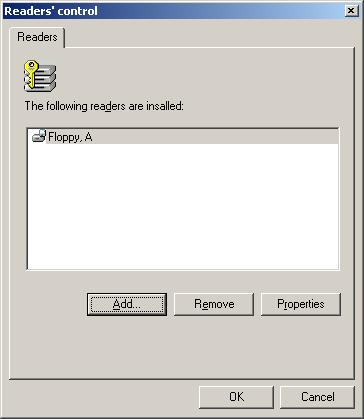

Выберите вкладку Hardware и нажмите кнопку Configure readers…
Нажмите кнопку Add

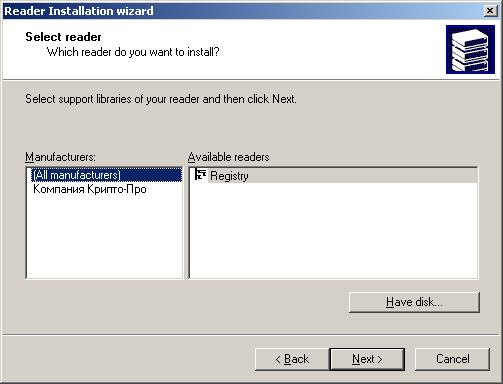

Выберите необходимое хранилище и нажимайте Next > до завершения работы мастера создания хранилища.

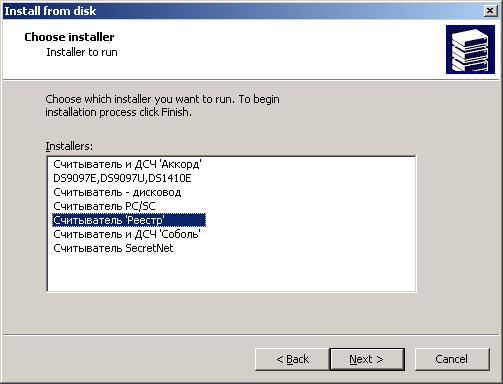

Если необходимое хранилище не присутствует в стиске, его можно установить с диска:

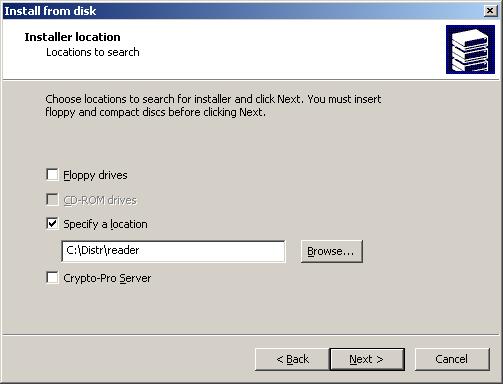

Нажмите кнопку Have disk…
Укажите путь к директории с установочными пакетами хранилищ
Выберите необходимое хранилище и нажимайте Next > до завершения работы мастера создания хранилища.
[1] Список отозванных сертификатов должен быть действующим, для этого его свойство «Следующее обновление (Next update)» должно быть больше, чем текущая дата, тогда установка списка отозванных будет иметь смысл
