Инструкция по установке HD-TV на оборудовании Turbo GPON v



0

Внимание! Пакет каналов HD-TV может предоставляться только на оборудовании Turbo GPON, т. к. необходимая пропускная способность 1 канала HD-TV может достигать 20 Мбит/с в пике.

Внимание! Одна приставка может быть подключена только к одному телевизору!

Внимание! При тестировании услуги проверялось только 3 одновременно подключенных приставки STB, работоспособность большего количества приставок не гарантируется.

Внимание! Тестирование проводилось только на устройствах с указанными версиями прошивок, перед установкой необходимо обновить программное обеспечение оптических модемов до рекомендуемых версий, работоспособность на других версиях прошивок не гарантируется, обновление программного обеспечения устройств должно проводиться по соответствующим инструкциям.

Внимание! Обновление программного обеспечения должна производиться в соответствии с инструкциями для каждого устройства.

Внимание! При подключении телевизора путем соединения композитных выходов качество отображения каналов может изменяться.

Внимание! Перед установкой оборудования, устройство NTE-RG-1402F должно быть настроено в режиме Router, иметь IP-адрес 192.168.0.1, включенную опцию «Enable DHCP Server», Port 2 должен быть настроен в режиме STB, а также микропрограммное обеспечение не ниже 999 версии, либо 1384 версия второй модификации.

Настройки на остальных ОС семейства Windows и Unix производятся аналогичным методом.

Часть 1.

1.  Подключение одного устройства STB (ZyXEL-1001H, Yuxing YX-6916A) к ELTEX NTE RG-1402F с программным обеспечением версии

1.1  Проверка настроек NTE RG-1402F

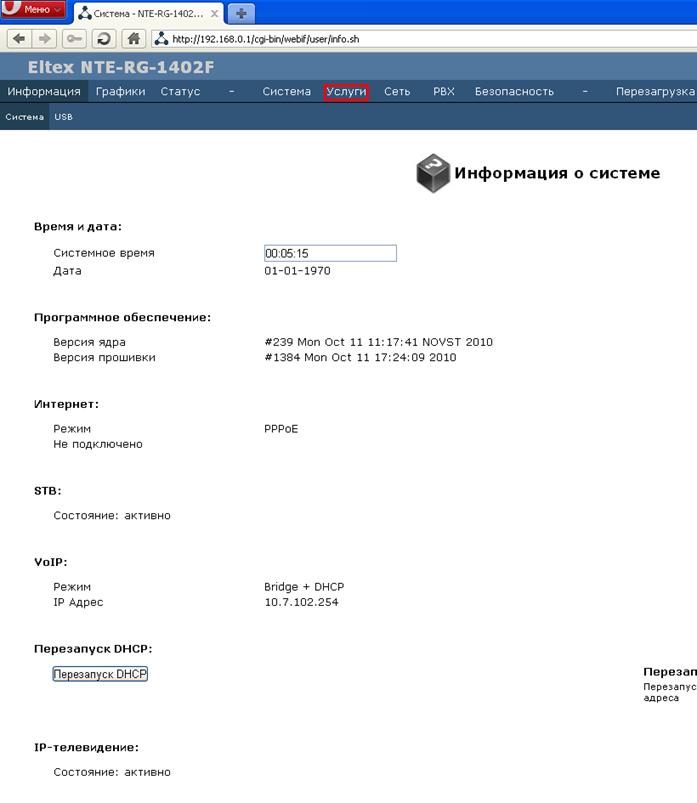

1.1.1  После подключения устройства необходимо в адресной строке браузера ввести адрес устройства 192.168.0.1, при подключении необходимо ввести логин и пароль user/user маленькими английскими латинскими буквами, после чего появится стартовая страница web-интерфейса устройства NTE RG-1402F.

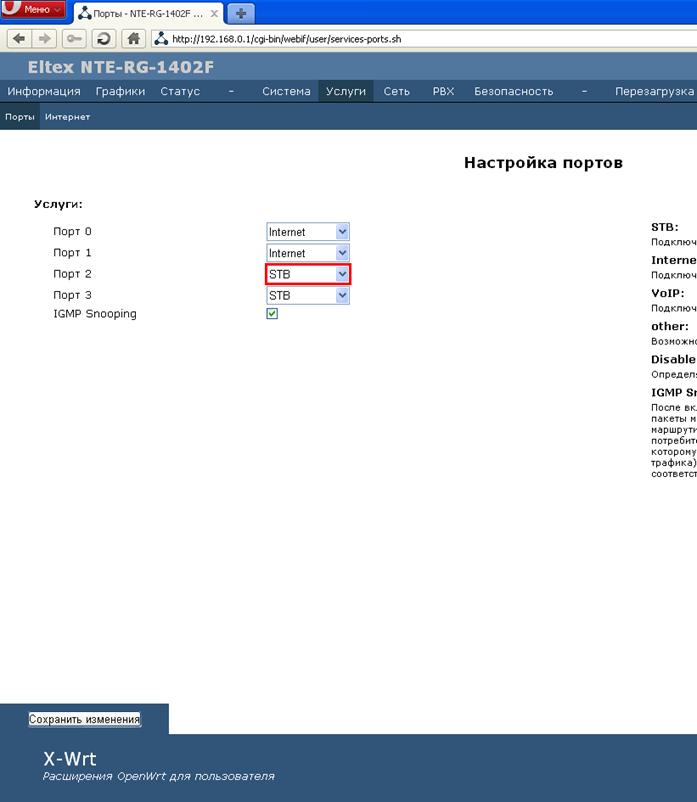

1.1.2  Далее необходимо перейти на вкладку «Услуги», и убедиться в том, что Port 2 настроен переключателем STB, в случае, если этот переключатель отличается необходимо его выставить в позицию STB, после чего применить настройки и перезагрузить устройство.

1.2  Далее необходимо подключить устройство STB в Port 2 устройства NTE RG-1402F.

1.3  После включения приставки STB начнется обновление программного обеспечения, в этот момент нельзя выключать ни одно из двух устройств, в противном случае это может привести к их порче.

1.4  После обновления программного обеспечения приставки необходимо ввести логин и пароль пользователя, предоставленные в договоре. Каналы, идущие в качестве HD-TV:

123 – Fashion TV

124 – Luxe TV HD

125 – Mezzo Live HD

126 – Кинопоказ-1 HD

127 – Кинопоказ-2 HD

128 – Телепутешествия HD

129 – Женский мир HD

130 – High Life HD

131 – Спорт 1

132 – Eurosport HD

133 – National Geographic Wild HD

2.  Подключение двух и более устройств через роутер D-Link DIR-100.

2.1  Проверка настроек D-Link DIR-100.

Внимание! При подключении двух или более устройств STB подразумевается, что вы выполнили все части пункта 1 части 1.

Внимание! Порт с маркой WAN использовать нельзя.

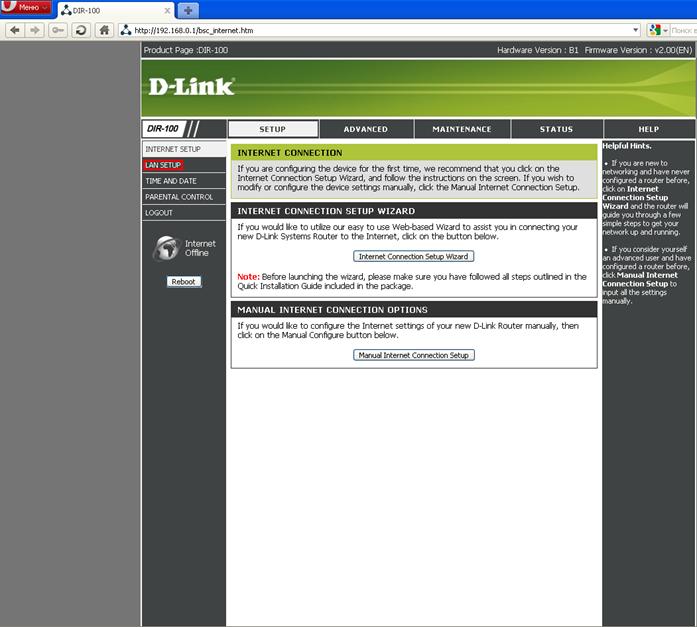

2.1.1  Необходимо подключить патчкорд от компьютера к любому из портов устройства D-Link DIR-100, кроме порта WAN, и ввести в адресной строке обозрева, после чего в поле User Name ввести admin, а поле Password оставить пустым. Перед вами появится стартовая страница.

2.1.2  Далее необходимо перейти на вкладку «Lan Setup»

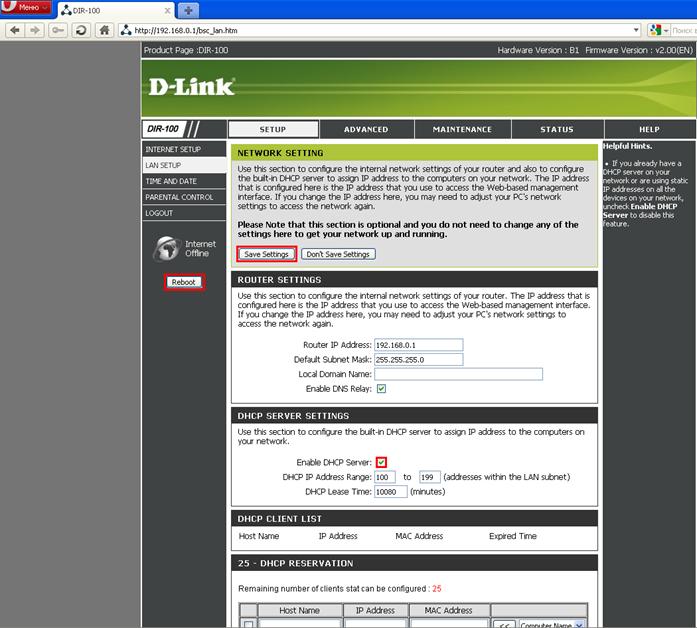

2.1.3  На странице «Lan Setup» необходимо снять галочку «Enable DHCP Server»

2.1.4  Далее необходимо нажать на кнопку «Save Settings», после чего нажать кнопку «Reboot».

2.1.5  После загрузки устройства. Необходимо соединить патчкордом и 4 порт D-Link DIR-100 и Port 2 устройства NTE RG-1402F, в оставшиеся 3 порта D-Link DIR-100 необходимо подключить все STB.

Внимание! Порт с маркой WAN использовать нельзя.

2.1.6  После включения каждой приставки STB начнется обновление программного обеспечения, в этот момент нельзя выключать ни одно из пяти устройств, в противном случае это может привести к их порче.

2.1.7  После обновления программного обеспечения приставки необходимо ввести логин и пароль пользователя, предоставленные в договоре. Каналы, идущие в качестве HD-TV:

123 – Fashion TV

124 – Luxe TV HD

125 – Mezzo Live HD

126 – Кинопоказ-1 HD

127 – Кинопоказ-2 HD

128 – Телепутешествия HD

129 – Женский мир HD

130 – High Life HD

131 – Спорт 1

132 – Eurosport HD

133 – National Geographic Wild HD

Часть 2.

1.  Подключение одного устройства STB (ZyXEL-1001H, Yuxing YX-6916A) к ELTEX NTE RG-1402F-W с программным обеспечением версии 1459.

1.1  Проверка настроек NTE RG-1402F-W

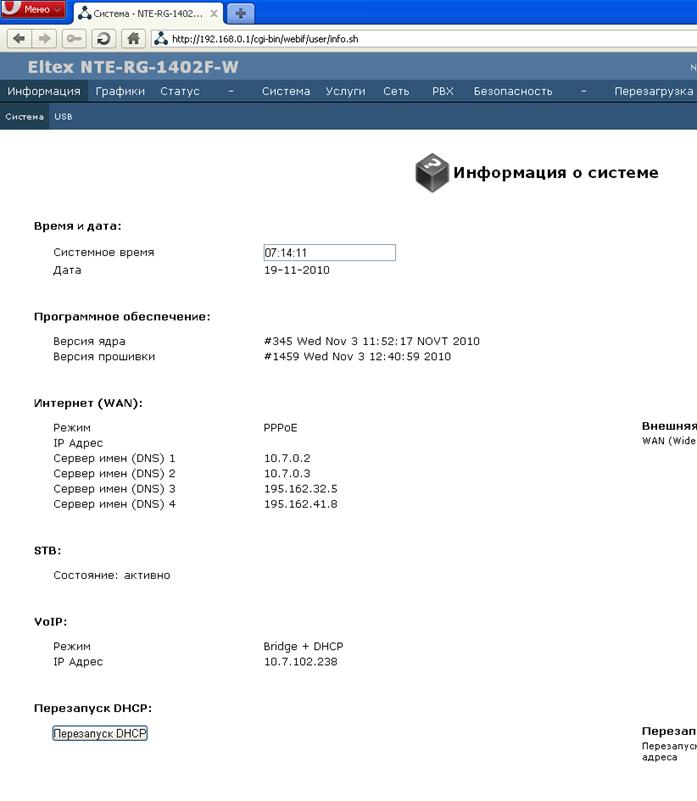

1.1.1  После подключения устройства необходимо в адресной строке браузера ввести адрес устройства 192.168.0.1, при подключении необходимо ввести логин и пароль user/user маленькими английскими латинскими буквами, после чего появится стартовая страница web-интерфейса устройства NTE RG-1402F-W.

1.1.2  Далее необходимо перейти на вкладку «Услуги», и убедиться в том, что Port 2 настроен переключателем STB, в случае, если этот переключатель отличается необходимо его выставить в позицию STB, после чего применить настройки и перезагрузить устройство.

1.2  Далее необходимо подключить устройство STB в Port 2 устройства NTE RG-1402F-W.

1.3  После включения приставки STB начнется обновление программного обеспечения, в этот момент нельзя выключать ни одно из двух устройств, в противном случае это может привести к их порче.

1.4  После обновления программного обеспечения приставки необходимо ввести логин и пароль пользователя, предоставленные в договоре. Каналы, идущие в качестве HD-TV:

123 – Fashion TV

124 – Luxe TV HD

125 – Mezzo Live HD

126 – Кинопоказ-1 HD

127 – Кинопоказ-2 HD

128 – Телепутешествия HD

129 – Женский мир HD

130 – High Life HD

131 – Спорт 1

132 – Eurosport HD

133 – National Geographic Wild HD

2.  Подключение двух и более устройств через роутер D-Link DIR-100.

2.1  Проверка настроек D-Link DIR-100.

Внимание! При подключении двух или более устройств STB подразумевается, что вы выполнили все части пункта 1 части 2.

Внимание! Порт с маркой WAN использовать нельзя.

2.1.1  Необходимо подключить патчкорд от компьютера к любому из портов устройства D-Link DIR-100, кроме порта WAN, и ввести в адресной строке обозрева, после чего в поле User Name ввести admin, а поле Password оставить пустым. Перед вами появится стартовая страница.

2.1.2  Далее необходимо перейти на вкладку «Lan Setup»



2.1.3  На странице «Lan Setup» необходимо снять галочку «Enable DHCP Server»



2.1.4  Далее необходимо нажать на кнопку «Save Settings», после чего нажать кнопку «Reboot».

2.1.5  После загрузки устройства. Необходимо соединить патчкордом и 4 порт D-Link DIR-100 и Port 2 устройства NTE RG-1402F-W, в оставшиеся 3 порта D-Link DIR-100 необходимо подключить все STB.

Внимание! Порт с маркой WAN использовать нельзя.

2.1.6  После включения каждой приставки STB начнется обновление программного обеспечения, в этот момент нельзя выключать ни одно из пяти устройств, в противном случае это может привести к их порче.

2.1.7  После обновления программного обеспечения приставки необходимо ввести логин и пароль пользователя, предоставленные в договоре. Каналы, идущие в качестве HD-TV:

123 – Fashion TV

124 – Luxe TV HD

125 – Mezzo Live HD

126 – Кинопоказ-1 HD

127 – Кинопоказ-2 HD

128 – Телепутешествия HD

129 – Женский мир HD

130 – High Life HD

131 – Спорт 1

132 – Eurosport HD

133 – National Geographic Wild HD

Часть 3.

1.  Подключение одного устройства STB (ZyXEL-1001H, Yuxing YX-6916A) к ECI B-FoCUS 0-4F2P.

1.1  После настройки устройства ECI B-FoCUS 0-4F2P необходимо соединить патчкордом STB и третий порт ECI B-FoCUS 0-4F2P. Никаких дополнительных настроек производить в устройстве ECI не нужно

2.  Подключение двух и более устройств через роутер D-Link DIR-100.

2.1  Проверка настроек D-Link DIR-100.

Внимание! При подключении двух или более устройств STB подразумевается, что вы выполнили все части пункта 1 части 2.

Внимание! Порт с маркой WAN использовать нельзя.

2.1.1  Необходимо подключить патчкорд от компьютера к любому из портов устройства D-Link DIR-100, кроме порта WAN, и ввести в адресной строке обозрева, после чего в поле User Name ввести admin, а поле Password оставить пустым. Перед вами появится стартовая страница.

2.1.2  Далее необходимо перейти на вкладку «Lan Setup»



2.1.3  На странице «Lan Setup» необходимо снять галочку «Enable DHCP Server»



2.1.4  Далее необходимо нажать на кнопку «Save Settings», после чего нажать кнопку «Reboot».

2.1.5  После загрузки устройства. Необходимо соединить патчкордом и 4 порт D-Link DIR-100 и Port 3 устройства ECI B-FoCUS 0-4F2P, в оставшиеся 3 порта D-Link DIR-100 необходимо подключить все STB.

Внимание! Порт с маркой WAN использовать нельзя.

2.1.6  После включения каждой приставки STB начнется обновление программного обеспечения, в этот момент нельзя выключать ни одно из пяти устройств, в противном случае это может привести к их порче.
