РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

L-800/1400/1800/2400/3000

Распаковка и установка.

Установка и обслуживание в работе стереофонического усилителя L-800/1400/1800/2400/3000 не вызовет у Вас затруднений. Для ознакомления со всеми функциональными возможностями, правильной установки и подключения блока внимательно прочитайте это руководство.

Аккуратно распакуйте блок контроля трансляционных линий, не выбрасывайте коробку и другие упаковочные материалы. Они могут понадобиться, если Вам потребуется перевозить таймер или обращаться в службу сервиса.

Не устанавливайте блок возле радиаторов, нагревательных и отопительных приборов, в местах с повышенной влажностью и повышенным содержанием пыли. Подключение всех компонентов необходимо производить согласно схемам и рисункам. Соблюдение этих требований гарантирует надежную и долговременную работу изделия.

ЗАПРЕЩАЕТСЯ включать устройство со снятой верхней крышкой.

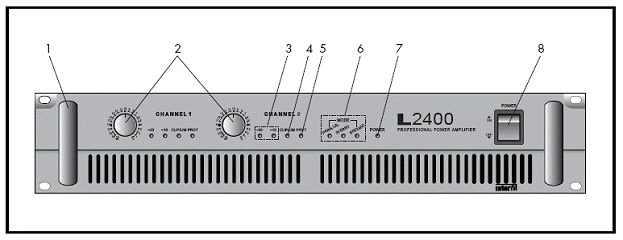

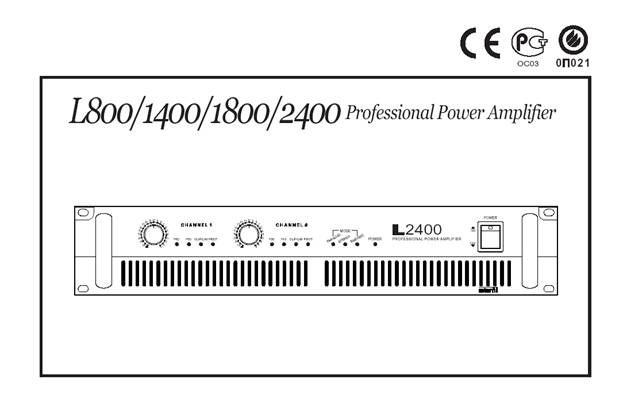

Передняя панель.

Ручки.

Ручки облегчают транспортировку и установку усилителей.

Регулятор уровня сигнала.

Регулятор уровня позволяет изменять уровень входного сигнала не зависимо по каждому каналу.

Индикатор уровня выходного сигнала.

Индикатор отображает уровень выходного сигнала.

Индикатор перегрузки усилителя. Индикатор защиты.

Индикатор срабатываний защиты громкоговорителей от постоянного напряжения на выходе.

Индикатор режима работы усилителя мощности.

Усилитель может работать в одном из 3 режимов: «стерео режим», «параллельный режим» и «мостовой режим».

Индикатор напряжения питания. Клавиша включения усилителя.

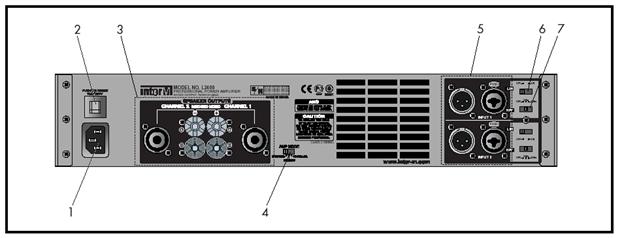

Задняя панель.

Разъём подключения сетевого кабеля.

Разъём используется для подключения усилителя к сети переменного тока.

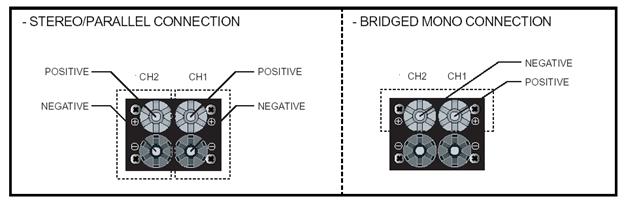

Сетевой предохранитель. Разъёмы для подключения акустических систем к усилителю мощности Переключатель, задающий режим работы.

В зависимости от положения переключателя усилитель может работать в одном из 3 режимов: «стерео режим», «параллельный режим» и «мостовой режим».

Балансные входные разъёмы усилителя мощности. Выключатель лимитера (ограничителя). Выключатель входного высокочастотного фильтра.

Схема подключения.

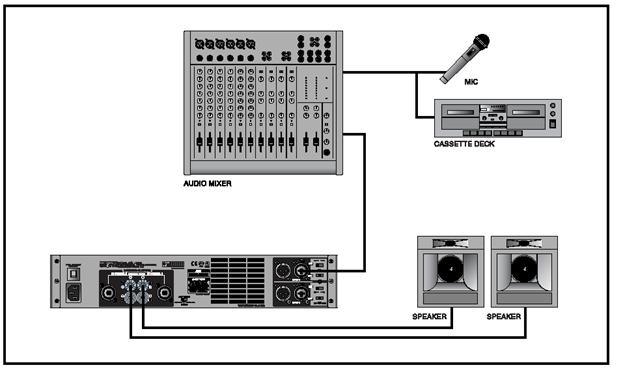

Стерео режим.

Параллельный режим.

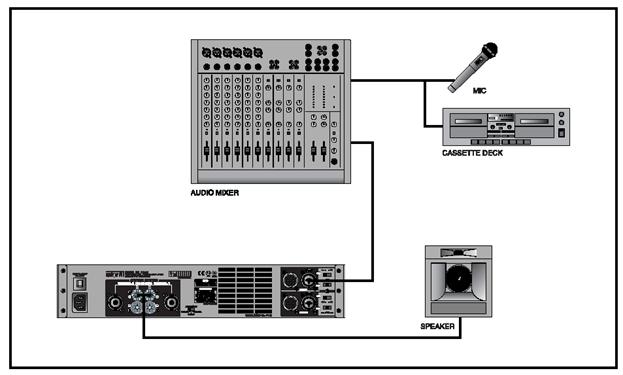

Мостовой режим.

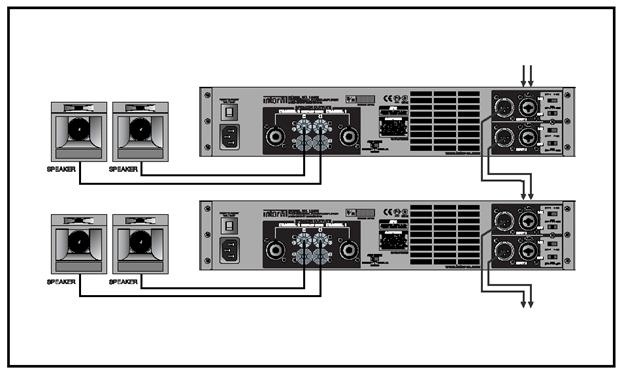

Схема параллельного соединения нескольких усилителей.

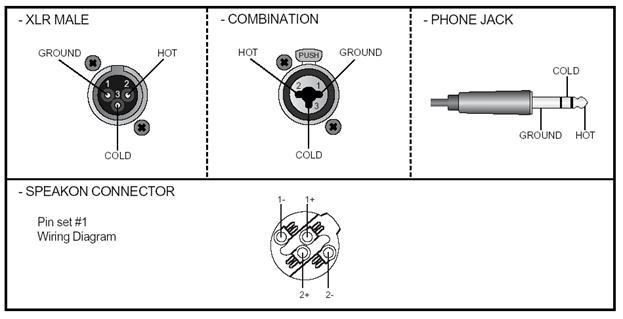

Схема распайки разъёмов.

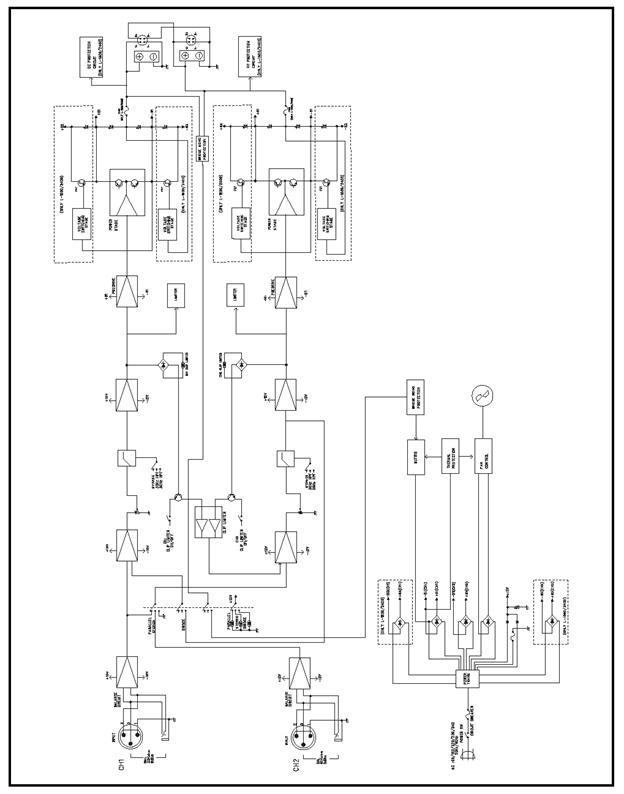

Блок схема устройства.

Характеристики усилителей.

Характеристики	L-800	L-1400	L-1800	L-2400	L-3000
Выходная мощность, Стерео режим: 8 Ом ( 0,1 % ) 4 Ом ( 0,1 % ) 2 Ом ( 0,5 % ) Мостовой режим: 8 Ом ( 0,1 % ) 4 Ом ( 0,1 % )	200 Вт 300 Вт 430 Вт 600 Вт 800 Вт	280 Вт 450 Вт 700 Вт 900 Вт 1400 Вт	360 Вт 600 Вт 900 Вт 1200 Вт 1800 Вт	500 Вт 750 Вт 1200 Вт 1500 Вт 2400 Вт	650 Вт 1000 Вт 1500 Вт 2000 Вт 3000 Вт
Диапазон воспроизводимых частот ( ± 1 дБ)	20 Гц -20 кГц
Коэффициент нелинейных искажений	<0,03%
Отношение сигнал-шум	>100 дБ
Демпфер фактор ( 8 Ом 1 кГц)	>400
Входное сопротивление	20 кОм
Класс работы	АВ	АВ	H	H	H
Вес	14 кг	14,4 кг	15 кг	15,6 кг	19,5 кг
Габариты	482х88х369 мм

Адрес изготовителя: 226-9 DUGJUNG – LI, HOE CHUN – EUB,

YANGJU – KUN, KYUNGKI – DO, KOREA

~5,

Гарантия изготовителя

ü  Гарантия действительна в течении 12 месяцев с момента продажи проигрывателя.

ü  При выходе изделия из строя за период гарантийного срока, владелец изделия имеет право на бесплатный ремонт или, при невозможности ремонта, на его бесплатную замену.

ü  Замена вышедшего из строя изделия производится только при сохранности товарного вида, наличия оригинальной упаковки и полной комплектности.

ü  Гарантийные обязательства не распространяются на изделия, вышедшие из строя по вине потребителя или имеющие следы задымления, механические повреждения или повреждения входных цепей, подвергшиеся воздействию химических веществ, самостоятельному ремонту и неправильной эксплуатации.

Наименование изделия: Блок контроля трансляционных линий SC-9216R.

Сертификация: Блок контроля трансляционных линий SC-9216R отвечает единым нормам и требованиям ЕЭС, соответствует требованиям нормативных документов: ГОСТ 26342- 84, ГОСТ 12.2.006-87(п.4.3), НПБ 57-97, ГОСТ.

Серийный номер модели:

Дата продажи:

Продавец:
