СХЕМА ПОДКЛЮЧЕНИЯ ПОГРУЖНОГО ВИБРАЦИОННОГО НАСОСА В СКВАЖИНЕ ИЛИ КОЛОДЦЕ
Рассмотрим на примере насоса Тайфун-2 Bosna LG порядок его подключения и правильной установки в скважине, колодце или открытом водоеме. Данное руководство также применимо для всех погружных вибрационных насосов.
Прикрепляем к насосу (обязательно за две проушины) подвес (капроновый шнур), поставляемый в комплекте с насосом. Узел, закрепляющий подвес, во избежание засывания его в насос, расположить не ближе 10 см. от входных отверстий в стакане, а кончики подвеса оплавить. Для наращивания подвеса (капроновый шнур) следует использовать аналогичный капроновый шнур, выдерживающий пятикратную массу насоса и шланга с водой. Допускается использовать стальной трос или проволоку, соединяя их только через капроновый шнур длиной не менее 5 метров, закрепленный непосредственно к насосу. Крепление стального троса или проволоки непосредственно к проушинам насоса может привести к их полному разрушению. При установке насоса в неглубоких колодцах с длиной подвеса менее 5 метров, крепление подвеса к перекладине необходимо производить через пружинящую подвеску, чтобы насос мог свободно вибрировать, не касаясь стенок и дна колодца. Упругая установка приводит насос к выходу из строя. В качестве пружинящей подвески могут быть использованы полосы из мягкой резины или отрезок шланга длиною примерно 30 см., выдерживающие соответствующую нагрузку.

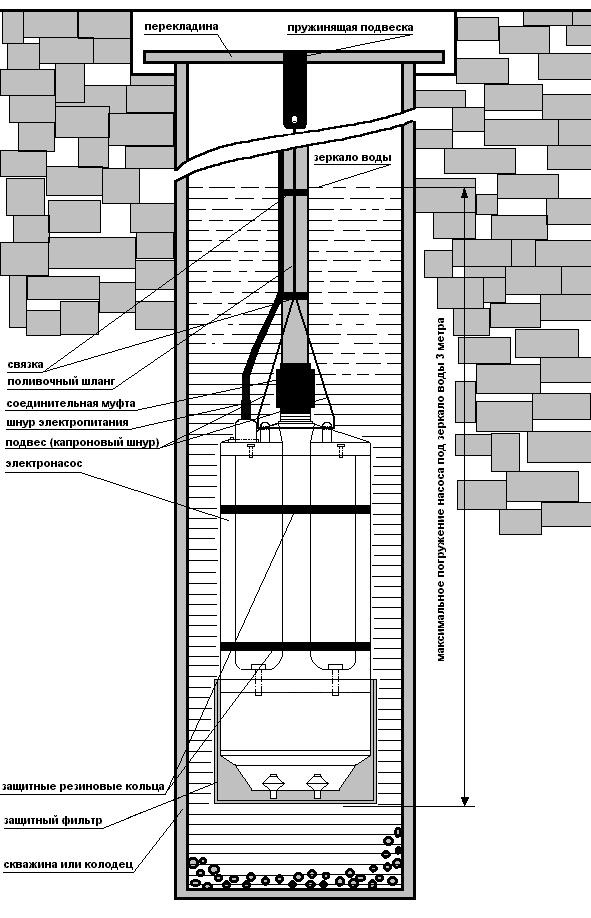

Схема установки насоса – в колодце или скважине:
При недостатке длины питающего провода насоса следует использовать влагозащищенный удлинитель типа ПРС-АП, с обрезиненной литой вилкой и розеткой, с сечением жил не менее 2х0,75 мм2. Укорачивание электропровода категорически воспрещается.
Скрепляем вместе шнур питания, шланг и капроновый подвес липкой изоляционной лентой или другими возможными связками (кроме проволоки и т. п., которые могут повредить шнуру питания) через промежутки 1-2 метра. Первую связку сделать на расстоянии не менее 20-30 см. от патрубка насоса.
Опускаем насос Тайфун-2 под воду, проследив, чтобы шнур электропитания не натягивался, и закрепляем подвес за перекладину или иное другое удерживающее устройство. Не забывайте при установке насоса в колодце выставить его так, чтобы он не касался стенок, а при установке в скважине, надевать на корпус насоса защитные резиновые кольца, если таковые входят в комплект поставки. Если таковые не входят в комплект, корпус насоса можно обернуть куском прорезиненного материала толщиной 1-3 мм. и закрепить его липкой лентой.
Опустив насос под зеркало воды на глубину не более 3 метров: этого достаточно для того, чтобы насос работал в полноценном режиме. По мере потребности или если это нужно при малодебитной скважине, опустить насос на новую глубину, удлинив капроновый подвес. Частое и неправильное распространенное мнение – если насос способен поднимать воду с больших глубин и длина провода, а также скважины или колодца позволяет это сделать – то насос опускается в воду на всю длину его шнура, хотя, возможно, сама вода находится всего лишь в 2-3 метрах от поверхности земли и насос достаточно опустить на глубину в 5-6 метров от той же поверхности земли для его полноценной работы.

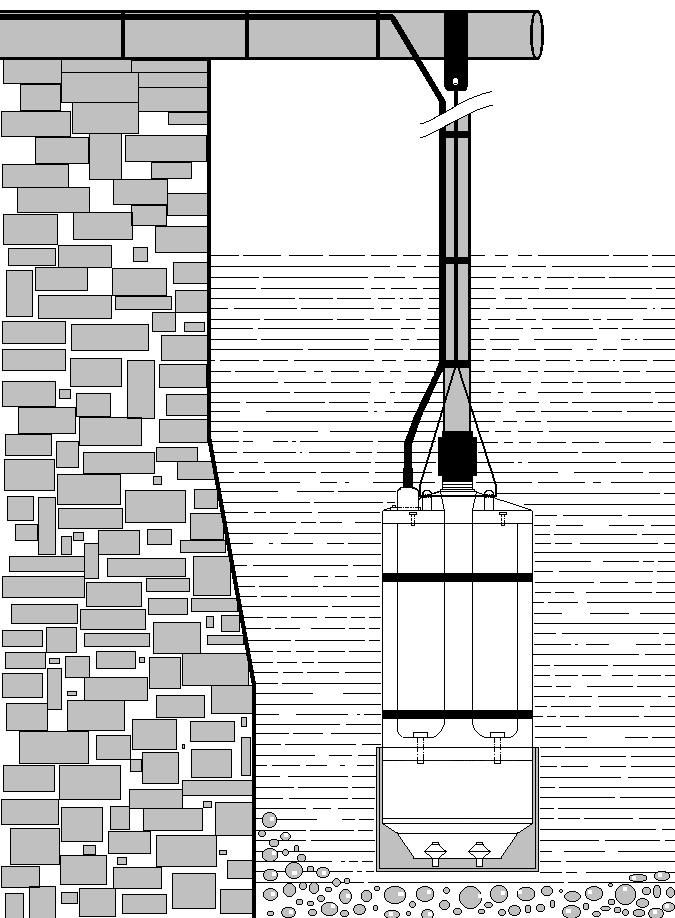

Схема установки погружного вибрационного насоса в открытом водоеме:
Насос следует включать и выключать посредством штепсельной вилки или через двухполюсный выключатель, установленный в стационарной проводке. Допускается использовать однополюсный выключатель, в обязательном порядке отключающий фазный провод стационарной проводки. Если вилка питающего шнура Вашего насоса изготовлена с исполнением заземления, по возможности, пользуйтесь и розеткой с заземлением.
При работе насоса Тайфун-2 не рекомендуется повышать напор воды пережатием шланга или установкой на шланг насадок с пропускной способностью менее номинальной производительности насоса. Работа насоса при напоре свыше номинального приводит к повышению давления на резиновые детали. Насос начинает работать с соударениями. При этом следует немедленно принять меры к снижению напора.
На насосе, работающем в скважине, со временем могут образоваться истирания на корпусе. При наличии таких следов следует поправить защитные кольца. При необходимости, установить дополнительные кольца или обернуть корпус насоса слоем резины толщиной 1-3 мм. и закрепить его липкой лентой.
Наличие следов трения на корпусе под шнуром питания указывает на чрезмерное натяжение шнура питания при установке насоса, что может привести к обрыву токоведущих жил. При последующей установке исключить натяжение шнура питания.
При отключении насоса, установленного на глубине воды не более 5 метров, вода из шланга сливается самотеком. При большей глубине погружения клапан насоса под давлением столба жидкости перекрывает входные отверстия и слива воды не происходит, вследствие чего в осенне-зимнее время возможно замерзание воды в шланге. Чтобы исключить замерзание воды в шланге и трубах, а также для облегчения обеспечения самослива воды, можно произвести его утепление или можно острым горячим предметом, диаметром 1,5-2 мм. проплавить отверстие в шланге у выхода из патрубка насоса. Однако лучше всего в осенне-зимний период достать насос из воды и убрать его в сухое помещение, заодно сделав его профилактический осмотр.
Допускается долгое хранение насоса по месту использования, полностью погруженным в воду, предварительно отключив его от электросети. При демонтаже насоса для хранения в сухом помещении его следует промыть, просушить и сделать профилактический осмотр.
