Контрольная работа №1

КОНТРОЛЬНАЯ РАБОТА №1

Графическая работа №1

Линии чертежа

ГОСТ 2.устанавливает начертание и основные назначения линий, применяемых при выполнении чертежа.

Содержание работы:

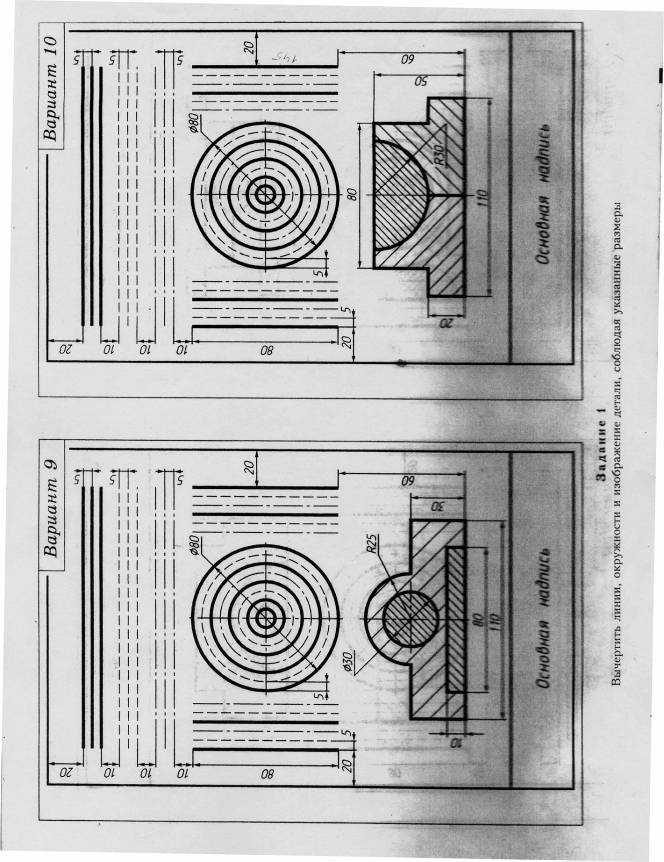

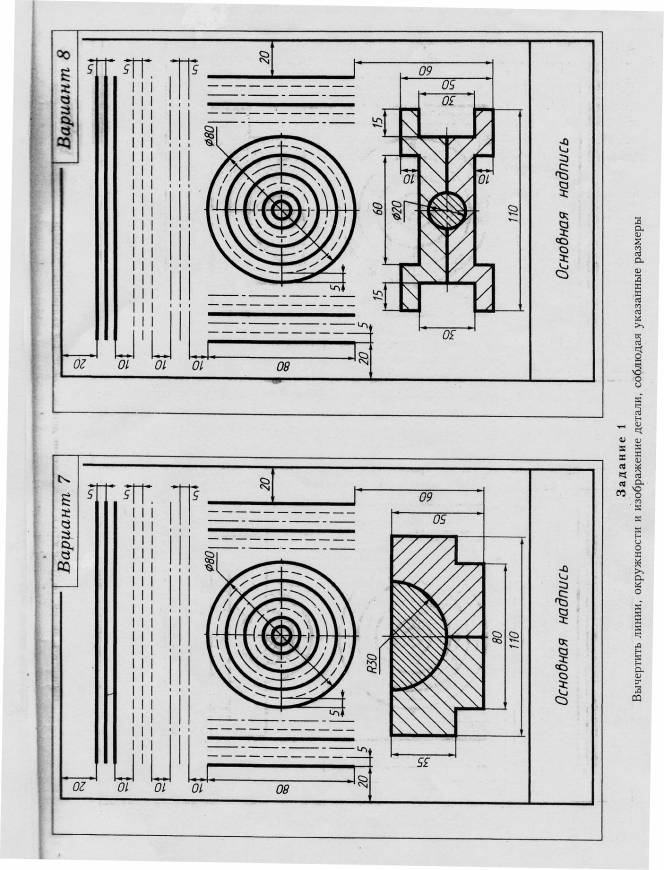

На листе чертежной бумаги формата А4 вычертить линии, окружности, технические детали. Нанести штриховку на изображение деталей.

Примечание. Размеры на чертеже не наносить.

Литература

Боголюбов . М., 1989. С 16, 17.

Образец выполнения работы - рисунок 1.

Графическая работа №2

Шрифты чертежные

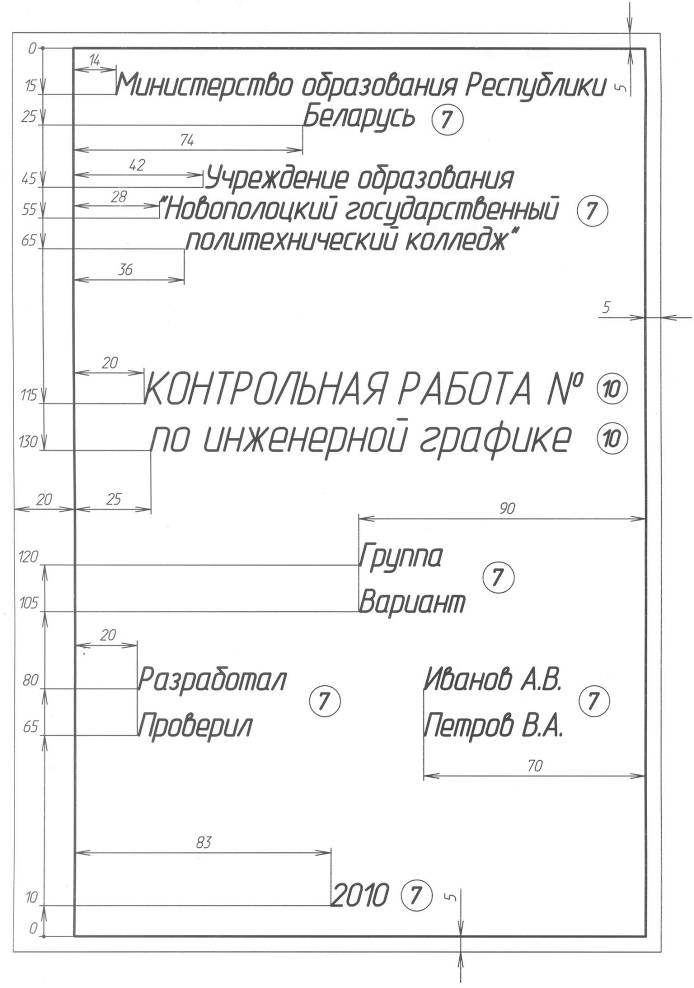

Все надписи и цифры на чертежах и других технических документах выполняются чертежным шрифтом, установленным ГОСТ 2.При выполнении задания необходимо начертить на листе чертежной бумаги упрощенную вспомогательную сетку.

Содержание работы:

На листе чертежной бумаги формата А4 написать чертежным шрифтом типа Б размером 10, 7 прописные и строчные буквы русского алфавита, цифры согласно условию задания.

Литература

Боголюбов . М., 1989. С 17-23.

Образец выполнения работы - рисунок 2.

Графическая работа №3

Геометрическое черчение

Содержание работы:

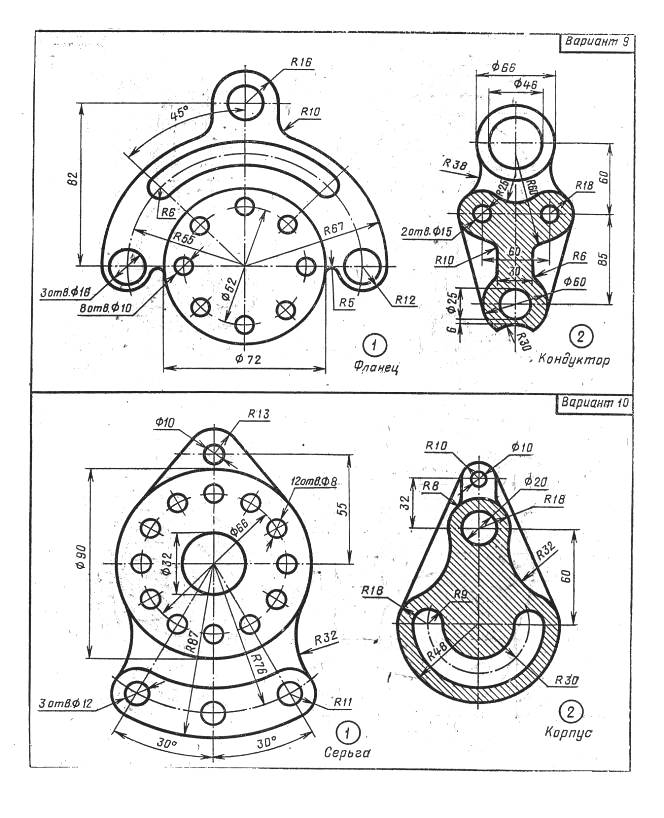

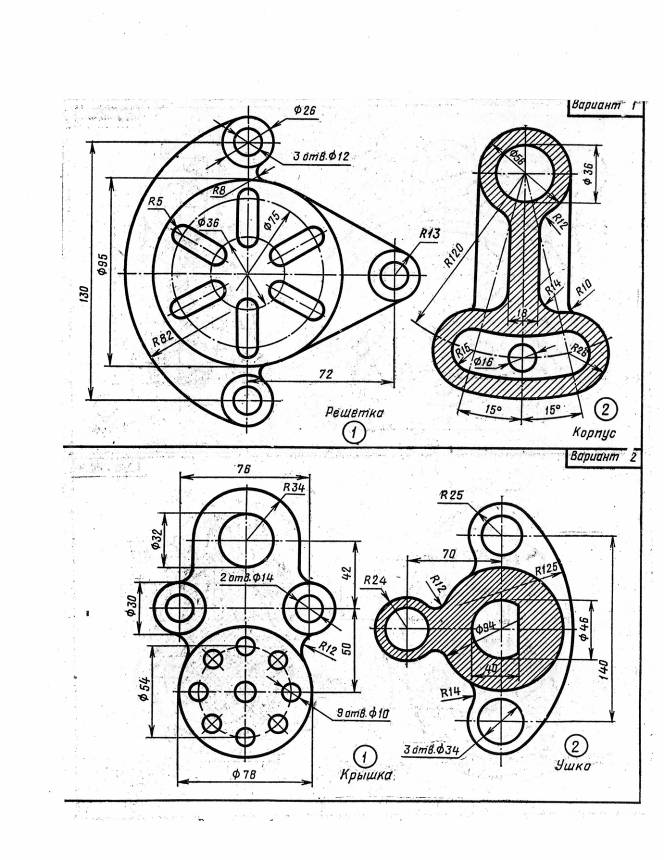

На листе чертежной бумаги формата А3 вычертить контур технической детали с построением сопряжений и делением окружности на равные части в масштабе 1:1. Нанести размеры.

Примечание. Сохранить на чертеже все линии построений и провести центровые линии в равномерно расположенных окружностях.

Литература

Боголюбов . М., 1989. С 31-39.

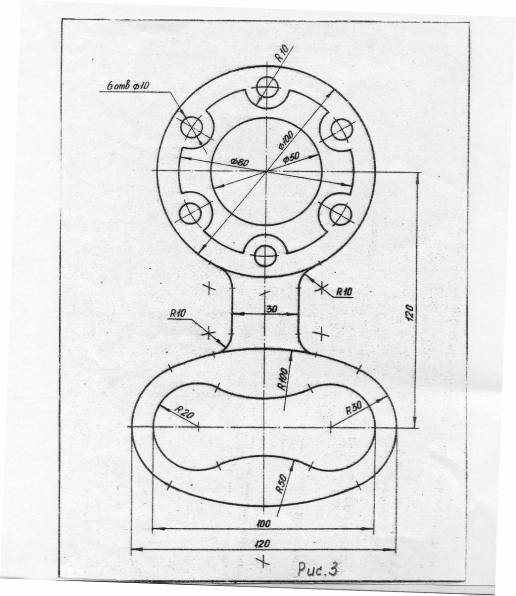

Образец выполнения работы - рисунок 3.

Графическая работа №4

Построение комплексного чертежа усеченного конуса

Содержание работы:

На листе чертежной бумаги формата А3, по размерам, заданным в таблице, построить три проекции, аксонометрическую проекцию и развертку усеченного конуса. Действительный вид фигуры сечения определить способом вращения или перемены плоскостей проекций.

Примечание. Сохранить на чертеже все линии построений.

Образец выполнения работы - рисунок 4.

Графическая работа № 5

Пересечение поверхностей геометрических тел

Содержание работы:

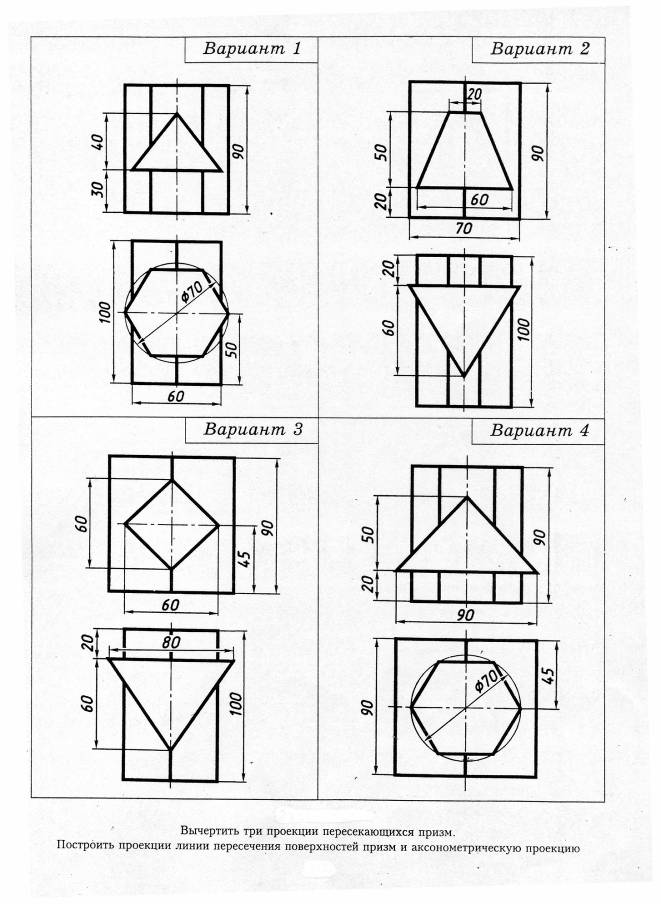

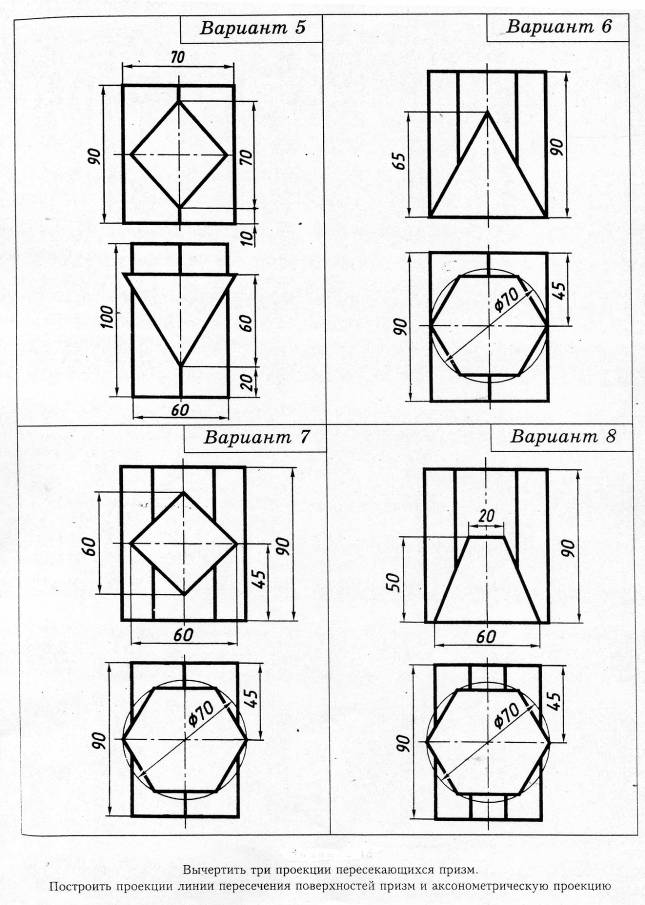

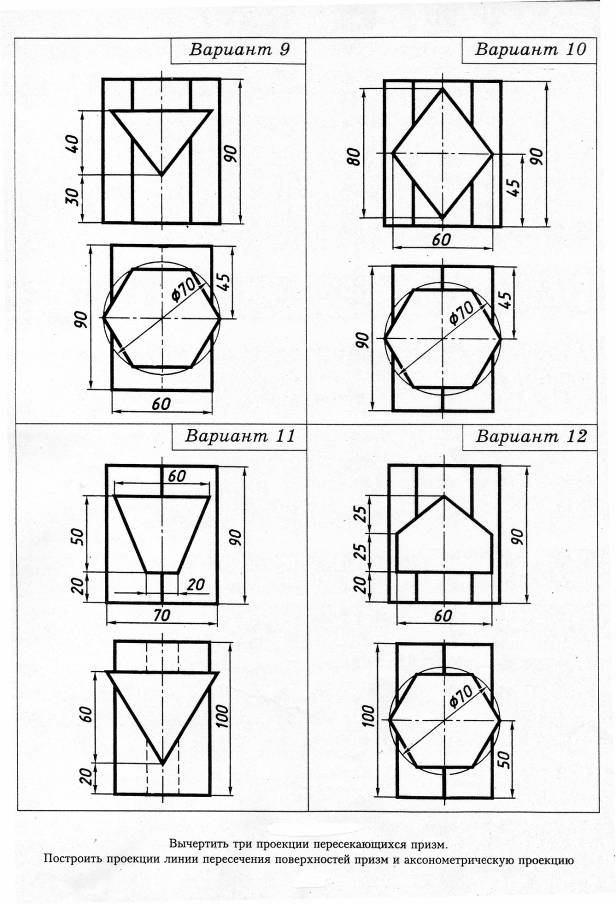

На листе чертежной бумаги формата А3 по двум заданным проекциям геометрических тел вычертить профильную проекцию. Построить проекции линии пересечения поверхностей геометрических тел, определить видимость. Выполнить аксонометрическую проекцию. Нанести размеры.

Литература

Боголюбов . М., 1989. С 111-121

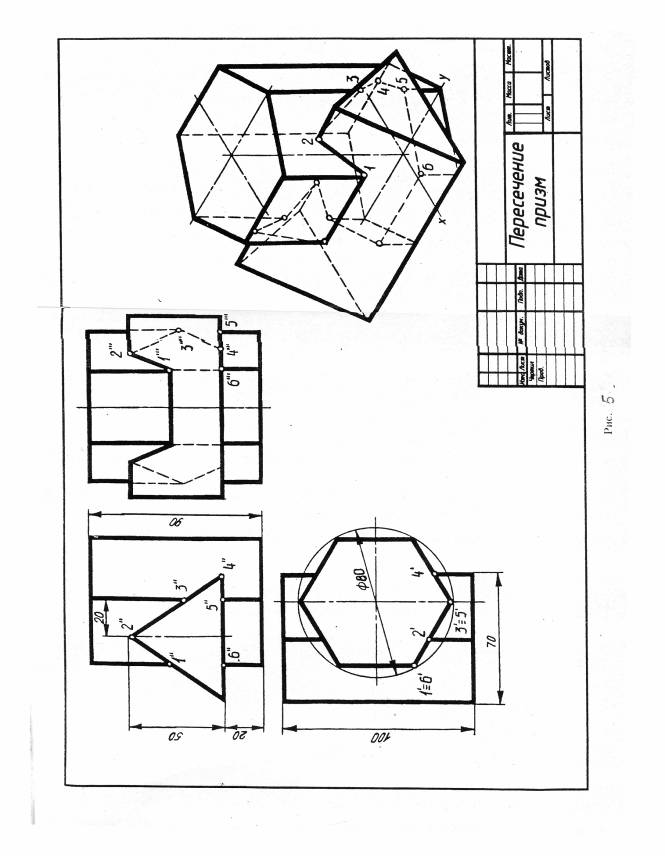

Образец выполнения работы - рисунок 5.
