Руководство программного обеспечения Oxygen PC

Руководство программного обеспечения Oxygen PC

Введение

Программное обеспечение Oxygen является комбинацией 2-х программ:

служба Windows - непрерывно выполняющаяся в фоновом режиме программа

web-интерфейс - программа, использующая web-страницы для взаимодействия с пользователем.

Служба осуществляет фактическое управление модулями. Web-интерфейс дает возможность пользователю управлять и контролировать службу.

Иерархия

Чтобы понять принцип работы программного обеспечения, необходимо знать (логическую) иерархию различных объектов, используемых им. Следующая диаграмма служит примером этой иерархии.

На самом низком уровне (1) находятся модули. Модулем может быть вентилятор, вытяжка или датчик CO2. Один или более модулей установлены в комнате (уровень 2). Модули вытяжки могут быть установлены более чем в одной комнате.

Комнаты могут быть организованы в логические группы, называемые группами управления
. Комнаты, главным образом, организованы в группы управления согласно их местоположению (то есть ‘1-ый этаж’) или функции (то есть ‘Спортзалы’) или вместе. Комната может быть членом больше чем одной группы управления.

Группы управления могут быть организованы в группы управления на другом уровне. Например, группы управления ‘Первый этаж СК’ и ‘Второй этаж СК’ обе являются членами ‘Северного крыла’. ‘Северное крыло’ и ‘Южное крыло’ оба являются членами ‘Главного здания’.

Самый высокий уровень - программа. Программа управляет вентиляцией комнаты. Одна или более программ назначены одной или более группам управления. Они могут быть группами управления на любом уровне в иерархии группы управления. Очередность выполнения программ определяется приоритетом и расписанием. Самый высокий приоритет - 1, самый низкий - 10.

Пример

Школьное здание состоит из северного крыла, южного крыла и центральной части со входом, офисами и залом. Оба крыла имеют спортзал. Комнаты и прихожие организованы в трех группах управления: ‘Северное крыло’, ‘Южное крыло’, и ‘Центр’. Эти три группы являются членами ‘Все части’. Спортзалы также сгруппированы в ‘Спортзалы’. Эта группа не должна быть членом ‘Все части’, потому что спортзалы уже косвенно являются членом через группы ‘крыло’. (Примечание: Если сделать их членами группы ‘Все части’, это не будет иметь никакого отрицательного (или положительного) влияния на систему).

Для управления вентиляцией созданы следующие программы.

-  Задаваемая вручную программа с низким приоритетом 9 для ‘Всех’ для основной (минимальной) вентиляции во всем здании днем и ночью.

-  Программа CO2 1200 ppm (промиль) для ‘Всех’ в дневное время между 8:00 и 17:00 с приоритетом 6.

-  Программа CO2 1200 ppm (промиль) для ‘Центр’ в ночное время между 18:00 и 23:00 с приоритетом 6, потому что центральная часть используется также и ночью.

-  Программа CO2 (900 ppm) (промиль) с 8:00 до 17:00 с приоритетом 5 для ‘Спортзалов’ для осуществления доступа дополнительного свежего воздуха во время физических занятий.

-  Задаваемая вручную программа сильной вентиляции ночью (ночное охлаждение) с 3:00 до 6:00 с июня по август с приоритетом 6 для ‘Южного крыла’, потому что те комнаты накапливают много солнечного тепла в течение дневного времени.

-  Автономная (выключенная) задаваемая вручную программа для дня и ночи с приоритетом 1 для ‘Всех’ будет включена вручную для отключения вентиляции, когда поступит сигнал тревоги, сообщающий о загрязнении атмосферы.

Программное обеспечение: служба Windows

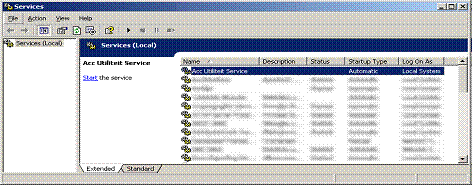

Сервисная программа (AccUtilService. exe) скрыта и управляется через панель Services Windows.

Эта служба помогает удостовериться, что фоновый процесс (AccUtilProgram. exe), который делает фактическую работу, всегда выполняется. Этот процесс может быть скрыт, но в противном случае он показывает последние отправленные данные (левое поле) и последние полученные данные (правое поле) для каждого используемого последовательного порта.

К web-интерфейсу обращаются, используя Internet Explorer и адресную ссылку http://localhost

После входа пользователя меню дает ему доступ ко множеству экранов в зависимости от его привилегий.

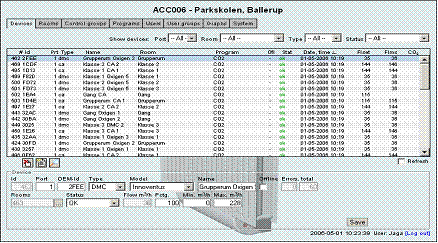

Устройства

Id (Идентификатор)	Уникальный id устройства. Этот id устанавливается программным обеспечением и не может быть изменен.
Port (порт)	Последовательный порт, через который модем связывается с устройством для общения.
OEM-Id	Уникальный установленный на заводе id, используемый для обращения к устройству. Он не может быть изменен.
Type (Тип)	Тип устройства. DMC для вентилятора, CA для вытяжки и CO2 для датчика CO2.
Model (Модель)	Модель устройства.
Name (Название)	Название устройства. Возможно любое название. Не должно быть уникальным.
Offline (Автономный)	Если отмечено, устройство будет игнорироваться и никакое сообщение не будет посылаться.
Error (Ошибка)	Последние ошибки коммуникации, начиная с последнего ответа. Каждый раз сбрасывается на 0, если ответ получен.
Total (Общее количество)	Общее количество коммуникационных ошибок. Никогда не сбрасывается.
Rooms (Комнаты)	Комната (комнаты), в которой устройство установлено.
Status (Состояние)	Состояние устройства. Обычно ‘OK’, но будет установлено ‘Err’ в том случае, если ‘Ошибок’ будет больше, чем в установках конфигурации ‘statusErrorThreshold’, значение по умолчанию - 10.
Flow (Поток)	DMC/CA: Вычисленное установленное значение для устройства.
Pctg.	DMC/CAПроцент от расчетного установленного значения, которое используется как реальное установленное значение для устройства.
Min.	DMC/CA: Минимальное установленное значение для устройства.
Max.	DMC/CA: Максимальное установленное значение для устройства.
CO2 ppm.	CO2: CO2, измеренный устройством.
NE_bsln, NE_fltrd, NT_fltrd, Corr. hrs	Только для заводских техников. Эти поля будут удалены в более поздних версиях.

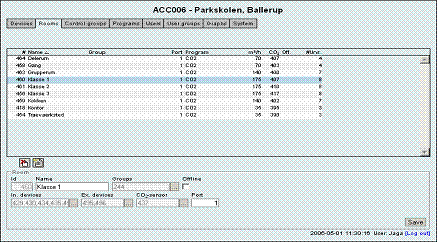

Комнаты

Id (Идентификатор)	Уникальный id комнаты. Этот id устанавливается программным обеспечением и не может быть изменен.
Name (Название)	Название комнаты. Возможно любое название.
Groups (Группы)	Группы управления, установленные для комнат.
Offline (Автономный)	Если отмечено, комната игнорируется программным обеспечением.
In. devices (In. устройства)	Модули вентилятора в комнате.
Ex. Devices (Ex. устройства)	Модуль (модули) вытяжки.
CO2 sensor (Датчик CO2)	Датчик CO2 в комнате.
Port (Порт)	Порт по умолчанию для устройств в комнате. Это административное поле. Оно не имеет никаких технических применений.

Группы управления

Id (Идентификатор)	Уникальный id группы управления. Этот id устанавливается программным обеспечением и не может быть изменен.
Name (Название)	Название комнаты. Возможно любое название.
Offline (Автономный)	Если отмечено, группа игнорируется программным обеспечением.
Rooms (Комнаты)	Комната, которая является членом группы.
Subgroups (Подгруппы)	Группы управления, которые являются членом этой группы.
Member of (Член)	Группы управления, членом которых является группа.

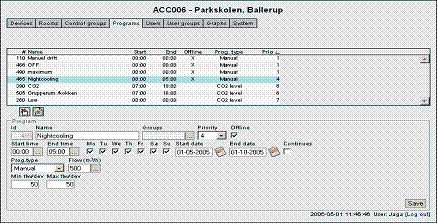

Программы

Id (Идентификатор)	Уникальный id программы. Этот id устанавливается программным обеспечением и не может быть изменен.
Name (Название)	Название программы. Возможно любое название.
Groups (Группы)	Группы управления, которыми управляет программа.
Priority (Приоритет)	Приоритет программы. Самый высокий приоритет - 1, самый низкий – 10.
Offline (Автономный)	Если отмечено, программа игнорируется программным обеспечением.
Start time (Начальное время)	Ежедневное начальное время, когда программа должна стать активной.
End time (Конечное время)	Ежедневное конечное время, когда программа должна остановиться.
Mo ... Su (Пн … Вс)	Дни недели, когда программа должна быть активной.
Start date (Начальная дата)	Начальная дата периода, когда программа должна быть активна. Не отображается, если отмечено ‘Непрерывно’.
End date (Дата окончания)	Дата окончания периода, когда программа должна быть активна. Не отображается, если отмечено ‘Непрерывно’.
Continuous	Если отмечено, период, в который программа должна быть активна, ‘бесконечен’.
Program type (Тип программы)	Тип программы. Справочник: Общий поток для каждой комнаты устанавливается в заданном значении. Жители: Также как Справочник, но вычисляет поток согласно заданному числу людей и предварительно установленным типам комфорта. CO2: Динамически определяет поток согласно различию между уровнем CO2 в комнате и заданным значением.
Min. flow (Мин. поток)	Минимальный поток в устройстве
Max. flow (Макс. поток)	Максимальный поток в устройстве

Пользователи

Id (Идентификатор)	Уникальный id пользователя. Этот id устанавливается программным обеспечением и не может быть изменен.
Name (Название)	Название пользователя. Возможно любое название.
Login name (Имя входящего в систему)	Имя входящего в систему пользователя. Должно быть уникальным.
Password (Пароль)	Пароль пользователя.
Password (check) (Пароль (проверка))	Проверка пароля пользователя для подтверждения предыдущего поля.
Room (Комната)	По умолчанию комната для пользователя. (Не осуществленная)
Member of (Член)	Группы безопасности, членом которых является пользователь.
Read only (Доступен только для чтения)	Пользователь имеет привилегии только для чтения и не может изменять никакие установки.
Blocked (Заблокировано)	Вход в систему пользователя заблокирован.

Пользовательские группы

Id (Идентификатор)	Уникальный id группы безопасности. Этот id устанавливается программным обеспечением и не может быть изменен.
Name (Название)	Название группы безопасности. Любое имя возможно и должно быть уникальным.
Users (Пользователи)	Пользователи, которые являются членами этой группы.
Blocked (Заблокированный)	Члены этой группы не могут войти.
Subgroups (Подгруппы)	Группы безопасности, которые являются членом этой группы.
Member of (Член)	Группы безопасности, членами которых являются эти группы.
Control Groups (Группы управления)	(Не осуществленный)
Modules (Модули)	Модули, к которым имеет доступ эта группа.

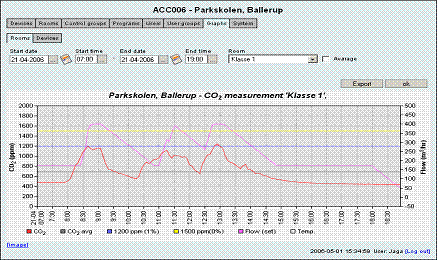

Графики

Start date, time (Начальная дата, время)	Стартовая дата и время периода.
End date, time (Дата окончания и время)	Дата и время окончания периода.
Room (Комната)	Комната, для которой создается график.
Average (Среднее число)	Если отмечено и период охватывает более чем один 1, график покажет среднее значение периода в течение дня.
Export (Экспорт)	Произведет экспорт (файл CSV) произведенных данных вместо создания графика.

Система: Протокол

Показывает последние системные сообщения.

Система: Резервирование

Необходимо выбрать таблицы для резервирования и нажать ‘Ок’. В результате чего произойдет загрузка файлов с данными выбранных таблиц.

Когда ‘Протокол’ выбран, должны быть введены даты начала и окончания периода, за который требуются регистрационные данные.

Загруженные файлы могут использоваться для того, чтобы восстановить конфигурацию или регистрацию, используя функцию ‘Restore’ (‘Восстановление’).
