Редактирование отображения объекта Транспортная сеть на чертеже
Диалог редактирования отображения объекта Транспортная сеть вызывается из меню “Технолог – Транспортная сеть – Настройки отображения ”.
Также диалог настройки отображения может быть вызван и с помощью других инструментов (подробнее см. Управление настройками отображения объектов ).
Инструмент настройки отображения объекта Транспортная сеть представляет диалог, в котором все элементы интерфейса сгруппированы на различных закладках.

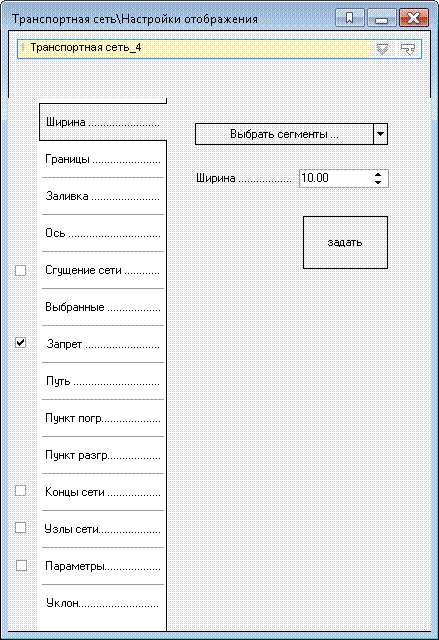

Закладка Ширина….
Здесь пользователь задает ширину транспортной сети – всей или только отдельно выбранных сегментов или дорог.
Выбор сегментов или дорог выполняется через раскрывающееся меню на кнопке
.
При выборе пунктов меню «Сегменты» или «Дороги» открывается инструмент выбора, через который пользователь может управлять выбором объектов на чертеже.
При выборе пункта меню «Выбрать все» будут выбраны все дороги и сегменты транспортной сети. При выборе пункта меню «Развыбрать» будет снят режим выбора с выбранных сегментов и дорог.
Применение заданного в поле Ширина значения выполняется по нажатию кнопки
.
Закладка Границы….
Здесь пользователь задает цвет, стиль и толщину отображения линии границы правой и левой сторон транспортной сети. Определение сторон транспортной сети выполняется по нажатию кнопки
.
Операция определения сторон является длительной, поэтому во время её выполнения на экране отображается информационное окно, показывающее состояние выполнения.
Для того чтобы вернуть отображение границ транспортной сети посегментно, необходимо нажать кнопку
.

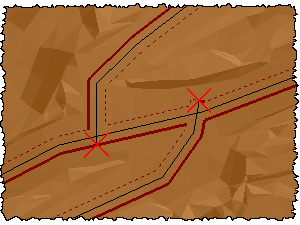

Рис.1 Отображение левых и правых границ транспортной сети |

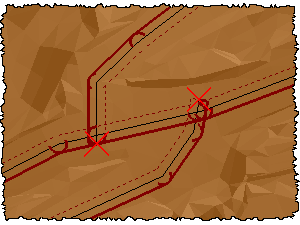

Рис.2 Отображение границ транспортной сети посегментно |
Закладка Заливка….
Здесь пользователь задает заливку транспортной сети – всей или только отдельно выбранных сегментов или дорог.
Выбор сегментов или дорог выполняется через раскрывающееся меню на кнопке .
Применение заданного в поле Заливка значения выполняется по нажатию кнопки .
Рис.3 Применение заливки к транспортной сети

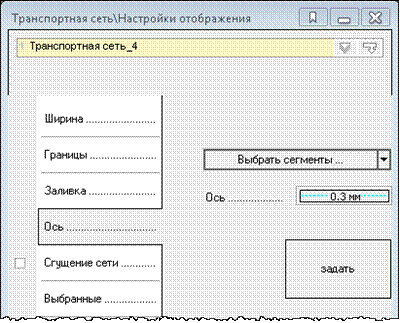

Закладка Ось…. Здесь пользователь задает цвет, стиль и толщину отображения линии оси транспортной сети – всей или только отдельно выбранных сегментов или дорог. Выбор сегментов или дорог выполняется через раскрывающееся меню на кнопке Применение заданного в поле Ось значения выполняется по нажатию кнопки |
|
Закладка Сгущение сети….

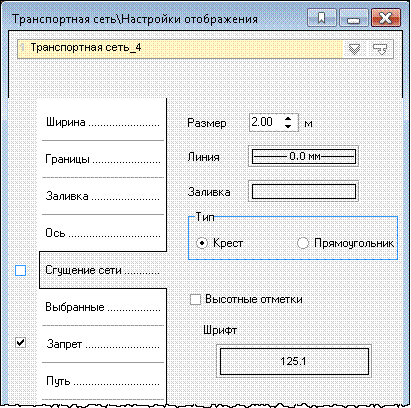

Здесь пользователь настраивает параметры отображения сегментов или дорог транспортной сети, на которых выполнялось сгущение – тип заполнения крест или прямоугольник.
Размер - размер крестов или прямоугольников.
Линия - цвет, стиль и толщину отображения линии крестов или прямоугольников.
Заливка – цвет и стиль заливки крестов или прямоугольников.
Высотные отметки – при установленном флажке выборе будут отображаться высотные отметки на участках сгущения транспортной сети.
Шрифт - стиль, начертание, размер и цвет отображения высотных отметок.
Применение параметров, заданных на этой закладке, выполняется при установке флажка выбора возле данной закладки.

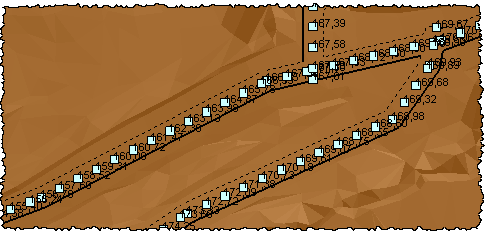

Рис.4 На участках сгущения транспортной сети отображены высотные отметки и прямоугольники
Закладка Выбранные…. Здесь пользователь задает цвет, стиль и толщину отображения линии оси выбранных сегментов или дорог транспортной сети. |
|
Закладка Запрет…. Здесь пользователь задает заливку и цвет, стиль и толщину отображения линии оси сегментов или дорог транспортной сети, на которых запрещено движение. Применение параметров, заданных на этой закладке, выполняется при установке флажка выбора возле данной закладки. |
|
Закладка Путь…. Здесь пользователь задает цвет, стиль и толщину отображения линии оси рассчитанного пути по транспортной сети. |
|

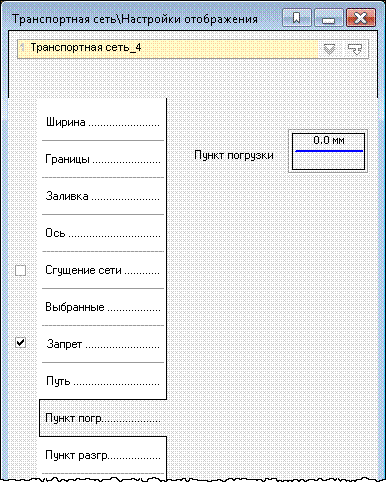

Закладка Пункт погр…. Здесь пользователь задает цвет, стиль и толщину отображения линии пункта погрузки транспортной сети. Закладка Пункт разгр…. Здесь пользователь задает цвет, стиль и толщину отображения линии пункта разгрузки транспортной сети. |
|

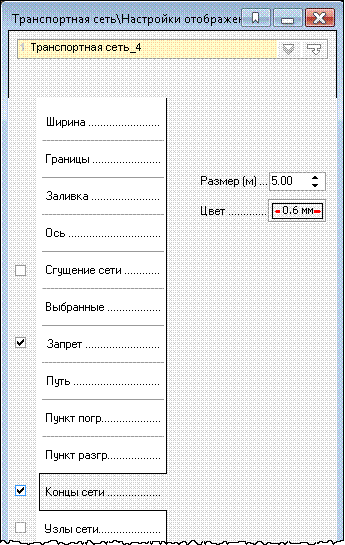

Закладка Концы сети…. Здесь пользователь задает размер и цвет, стиль и толщину отображения линии концов транспортной сети. Применение параметров, заданных на этой закладке, выполняется при установке флажка выбора возле данной закладки.

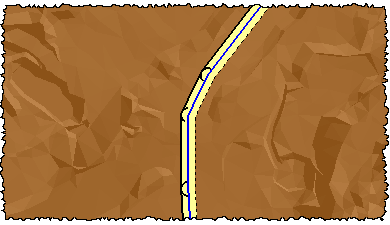

Рис.5 Отображение концов транспортной сети |
|

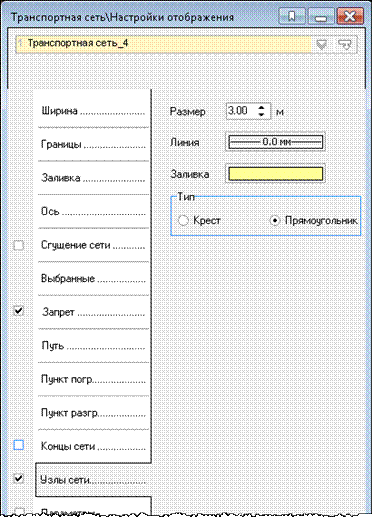

Закладка Узлы сети…. Здесь пользователь выбирает тип отображения узлов транспортной сети на чертеже: крест или прямоугольник, а также задает размер выбранного отображения. Также на этой закладке задается заливка, цвет, стиль и толщина отображения линии выбранного типа узлов транспортной сети. Применение параметров, заданных на этой закладке, выполняется при установке флажка выбора возле данной закладки.
Рис.6 Отображение узлов транспортной сети в виде прямоугольников |
|
