Саморегулируемая организация
Некоммерческое партнерство
«КубаньСтройИзыскания»
СТАНДАРТ ОРГАНИЗАЦИИ
ГРУНТЫ.
МЕТОД ОПРЕДЕЛЕНИЯ ХАРАКТЕРИСТИК ПРОСАДОЧНОСТИ ПО ФИЗИЧЕСКИМ СВОЙСТВАМ ГРУНТОВ.
СТО
Первая редакция
Краснодар
2013
Первая редакция СТО
Сведения о стандарте
1. РАЗРАБОТАН в составе рабочей группы СРО
НП «КубаньСтройИзыскания» геологом .
2. ВНЕСЁН Общероссийской негосударственной некоммерческой организацией «Национальное объединение саморегулируемых организаций, основанных на членстве лиц, выполняющих инженерные изыскания», Советом саморегулируемой организации некоммерческое партнерство «КубаньСтройИзыскания».
3. УТВЕРЖДЕН И ВЕДЁН В ДЕЙСТВИЕ Протоколом общего собрания СРО НП «КубаньСтройИзыкания» № от 01.01.01 г.
4. ВВЕДЁН ВПЕРВЫЕ.
Индивидуальные предприниматели и юридические лица
могут использовать метод определения характеристик просадочности настоящего стандарта в предпринимательской деятельности без ограничений.
Настоящий стандарт не может быть полностью или частично воспроизведён, тиражирован или распространён в качестве официального издания без разрешения НП «КубаньСтройИзыскания».
Первая редакция СТО
Введение
С 60-х годов прошлого века и по настоящее время огромный вклад в разработку методологии специфических просадочных грунтов внесли ученые, среди них необходимо выделить , ,
Лабораторные определения характеристик просадочности по ГОСТ практически являются единственным методом получения этих показателей в стационарных условиях. В совокупности с рекомендациями ГОСТа определения характеристик просадочности достигается в 7-10-дневный срок. Другой лабораторный метод в режиме релаксации напряжений, СТО 3-2012, значительно ускоряет процесс определения характеристик просадочности, но при этом требуется дорогостоящее лабораторное оборудование.
В настоящем стандарте представлен метод определения характеристик просадочности по физическим свойствам грунтов. Предлагаемый метод основан на физических закономерностях просадочных свойств грунтов, которые регионально обобщены и обработаны при помощи математической статистики. Метод опробован в условиях круглогодичных наблюдений, на просадочных грунтах I типа грунтовых условий по просадочности, в условиях Краснодарского края. Тесные корреляционные связи, граничащие с функциональной зависимостью, высокая значимость уравнений позволяют предварительно определить характеристики просадочности по физическим свойствам грунтов для оперативного предоставления информации специалистам проектных организаций.
Первая редакция СТО
СТАНДАРТ ОРГАНИЗАЦИИ
ГРУНТЫ.
МЕТОД ОПРЕДЕЛЕНИЯ ХАРАКТЕРИСТИК ПРОСАДОЧНОСТИ ПО ФИЗИЧЕСКИМ СВОЙСТВАМ ГРУНОВ.
Дата введения
1 Область применения
1.1 Настоящий стандарт устанавливает рекомендации по определению характеристик просадочности лёссовых грунтов по их физическим свойствам.
1.2 Настоящий стандарт распространяется на дисперсные грунты, обладающие специфическим свойством просадочности.
1.3 Настоящий стандарт позволяет предварительно определить характеристики просадочности с нагрузкой до 0.3 МПа для I типа грунтовых условий по просадочности на территории Краснодарского края.
1.4 Настоящий стандарт не распространяется на просадочные грунты II типа грунтовых условий по просадочности.
2 Нормативные ссылки
2.1 В настоящем стандарте использованы ссылки на следующие нормативные документы:
ГОСТ Грунты. Метод лабораторного определения характеристик просадочности;
ГОСТ 5180-84 Грунты. Методы лабораторного определения физических характеристик;
ГОСТ Грунты. Метод лабораторного определения характеристик прочности и деформируемости;
ГОСТ Грунты. Классификация;
Пособие по проектированию оснований зданий и сооружений к СНиП 2.02.01-83.
3 Термины и обозначения
В настоящем стандарте применены термины и определения по нормативной документации, приведённой в разделе 2. Условные обозначения приведены в приложении 1.
4 Определение характеристик просадочности по физическим свойствам грунтов
4.1 Сущность метода
4.1.1 Физические свойства грунтов определяют по ГОСТ 5180-84.
4.1.2 Для предварительного определения характеристик просадочности необходимо получить физические свойства грунтов:
W% - влажность;
WL % - влажность на границе текучести;
Wр % - влажность на границе раскатывания;
Ip д. ед. - число пластичности;
е д. ед. - коэффициент пористости;
ρs г/см3 - плотность частиц грунта;
Sr д. ед. – коэффициент водонасыщения.
4.2 Обработка результатов
4.2.1 Характеристики просадочности определяют расчётным методом и осуществляют в два этапа.
4.2.2 На первом этапе учитывают рекомендации Пособия к СНиП 2.02.01-83, определяют показатель просадочности грунтов по предварительной оценке I ss по формуле:
(1).
К просадочным относятся грунты со степенью влажности G ≤ 0.8, для которых величина Iss ,,определённого по формуле (1) , меньше значений, приведенных в таблице (1) приложения Б.
4.2.3 На втором этапе определяют значения характеристик просадочности грунта.
4.2.4 Определяют по таблице (2) приложения Б номера корреляционных полей, соответствующих значению W% грунта, зависимости ε sl 0,3= f (W).
4.2.5 При наличии одного значения соответствующей W% грунта, по таблице (4) приложения Б определяют ε sl 0,3 – относительную просадочность грунта при нагрузке 0.3 МПа.
4.2.6 При наличии двух, трёх, или четырех значений, соответствующих W% грунта, по дополнительным физическим показателям Ip , е таблицы (3) приложения Б определяют номер корреляционного поля. ε sl 0,3 грунта вычисляют согласно п. 4.2.5.
4.2.7 Определяют Рsl – начальное просадочное давление грунта по формулам таблицы 5 приложения Б.
4.2.8 По полученным значениям ε sl 0,3 и Рsl строят предварительный график относительной просадочности от нагрузки в виде геометрической фигуры.
4.2.9 Определяют tgα, угла, заключенного между катетом и гипотенузой по формуле (2):
(2)
где k– коэффициент соотношения масштабов, равный 2,5
при условии:
Р – нагрузка, Мг : в 1 см – 0,05 МПа;
ε sl 0,3 – относительная просадочность при нагрузке 0,3 МПа,
Мв : в 1 см – 0,02;
Мг – масштаб горизонтальный;
Мв – масштаб вертикальный.
Определяют относительную просадочность ε sl, i при нагрузках превышающих Рsl .
На примере приложения В:
ε sl, i, при Рi 0,10; 0,15; 0,20; 0,25; МПа, и (или) ε sl, з при заданной нагрузке Рз по формулам (3), (4):
ε sl, i =
(3)
ε sl, i =
(4).
Приложение А
Обязательное
Условные обозначения:
W% – влажность;
WL % – влажность на границе текучести;
Wр % – влажность на границе раскатывания;
Ip д. ед – число пластичности;
е д. ед – коэффициент пористости;
ρs г/см3 – плотность частиц грунта;
Sr д. ед – коэффициент водонасыщения;
Iss – показатель просадочности грунтов по предварительной оценке;
ε sl 0,3 – относительная просадочность при нагрузке 0.3 МПа;
ε sl, i – относительная просадочность при выбранной нагрузке;
ε sl, з – относительная просадочность при заданной нагрузке;
Рsl , МПа – начальное просадочное давление;
Рi, МПа – выбранная нагрузка;
Рз, МПа – заданная нагрузка.
Приложение Б
Обязательное
Таблица 1. Максимальные показатели Iss просадочности грунтов по предварительной оценке
Число пластичности грунта Ip | 1 ≤ Ip ≤ 10 | 10 < Ip ≤ 14 | 14 < Ip ≤ 22 |
Показатель Iss | 0,10 | 0,17 | 0,24 |
Таблица 2. Порядковые номера корреляционных полей, соответствующие W% просадочного грунта
Влажность грунта, % | 24 | 23 | 22 | 21 | 20 | 19 | 18 | 17 | 16 |
Номера корреляционных полей | 1 | 1 | 1, 2 | 1, 2, 3 | 1, 2, 3 | 1, 2, 3 | 2, 3, 4 | 3, 4, 5, 6 | 4, 5, 6 |
Влажность грунта, % | 15 | 14 | 13 | 12 | 11 | 10 | 9 | 8 | 7 |
Номера корреляционных полей | 5, 6, 7, 8 | 6, 7, 8 | 7, 8, 9 | 7, 9 | 9, 10 | 9, 10 | 9, 10 | 9, 10 | 9, 10 |
Таблица 3. Порядковый номер корреляционного поля, соответствующий физическим показателям Ip, е просадочного грунта.
Значение показателей | Ip | 17 -24 | 15 -19 | 13 -14 | 13 -15 | 15 -17 | 13 -14 | 12 -13 | 13 -15 | 7 - 13 | 8 - 13 |
е | 0,91 -1,10 | 0,86 -0,92 | 0,78 -0,82 | 0,91 -1,05 | 0,89 -0,91 | 0,86 -0,94 | 0,90 -0,94 | 0,82 -0,85 | 0,75 -0,90 | 0,90 -0,95 | |
Номер корреляционного поля | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
Таблица 4. Относительная просадочность грунта при нагрузке 0,3 МПа, (ε sl 0,3) соответствующая номеру корреляционного поля.
Номер корреляционного поля | ε sl, 0.3 |
1 | ε sl 0,3 = 0,240–9,3W10–3 |
2 | ε sl 0,3 = 0,170–7,0W10–3 |
3 | ε sl 0,3 = 0,060–2,0W10–3 |
4 | ε sl 0,3 = 0,260–10,4W10–3 |
5 | ε sl 0,3 = 0,210–9,0W10–3 |
6 | ε sl 0,3 = 0,246–11,7W10–3 |
7 | ε sl 0,3 = 0,130–5,0W10–3 |
8 | ε sl 0,3 = 0,084–3,5W10–3 |
9 | ε sl 0,3 = 0,156–10,4W10–3 |
10 | ε sl 0,3 = 0,236–12,0W10–3 |
Таблица 5. Начальное просадочное давление Рsl , соответствующее влажности грунта.
Влажность грунта, W% | 7-11 | 12-15 | 16-19 | 20-24 |
Рsl , МПа | 0,00035+ | 0,00264+ | 0,00378+ | -0,00777+ |
Приложение В
Рекомендуемое

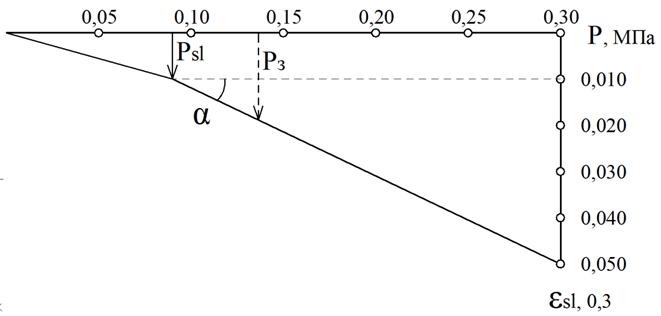

Пример построения прямоугольника относительной просадочности от нагрузки.
1. График относительной просадочности ε sl, i от нагрузки Рi и (или) от заданной нагрузки Рз, МПа.
Библиография
[1] Пособие по проектированию основания зданий и сооружений к СНиП 2.02.01-83.
[2] Грунтоведение / , А., и др./ под ред. 6-е изд. М.: Изд-во МГУ, 20с.
[3] Ахлюстин системы лабораторного определения характеристик просадочности грунтов I типа // Инженерные изыскания, 2012, № 11- С.42-50.
ОКС 13.080
Ключевые слова: просадочный грунт, I тип грунтовых условий по просадочности, предварительные характеристики просадочности, относительная просадочность, начальное просадочное давление, корреляционные поля, прямоугольник относительной просадочности.
