Энергоэффективные решения:
Вторичная теплоизоляция труб, задвижек и т. д. в хозяйственном помещении и в помещении-кабеленакопителе
Вторичная теплоизоляция труб, задвижек и т. д. даст возможность сэкономить много денег по счетам за потребление энергии.
Если изоляция труб к радиаторам и/или системе горячего водоснабжения для бытовых нужд составляет только 30 мм или меньше, следует произвести вторичную теплоизоляцию. Они должны учитывать рекомендации по изоляции труб, приведенные ниже, или на уровне, учитывающем перспективу. Вторичная изоляция с нижним энергетическим уровнем даст наилучшие экономические показатели в долгосрочной перспективе.
Неизолированные задвижки, фильтры и т. д., должны быть изолированы в соответствии с минимальными рекомендациями по изоляции труб, приведенными ниже, или с учетом более низкого энергетического уровня.
Рекомендуемая теплоизоляция труб
Минимум: теплоизоляция 40 мм
Низкоэнергетический уровень: теплоизоляция 50 мм
Преимущества
• Меньше теплопотерь в трубах и запорной арматуре.
• Более выгодный и низкий счет за отопление.
• Повышенный комфорт и лучше воздух в помещении.
• Меньше выбросов CO2.
• Повышение стоимости домов.
Kondenserende keder-condensing boiler-конденсационный котел
varmtvandsbeholder-Hot water tank-резервуар горячей воды
Cirkulationspumpe-Circulation pump-циркуляционный насос
Varme frem-heating up-разогрев
Varme retur-heating returned-обратное тепло
koldt vand - Cold water-холодная вода
varmt brusvand-Hot shower water-горячая душевая вода
Энергосбережение
Отопительные системы
Существующие условия | Новая общая толщина изоляции | |
Изоляция минимум 40мм Изоляция минимум 50мм Энергосбережение в кВтч/м в год | ||
Труба 22мм с изоляцией 20мм | 5 | 6 |
Труба 28мм с изоляцией 20мм | 6 | 8 |
Труба 35мм с изоляцией 20мм | 8 | 9 |
Это при условии, что средняя температура в подающем и обратном трубопроводах в отопительный период будет составлять 50°С. Температура воздуха устанавливается на уровне 20 градусов С, а время работы 6000 ч. В этих расчетах также используется изоляционный материал со значением λ, равным 0,038 Вт/мК (при средней температуре Tm = 40°C).
Отопительные системы
Существующие условия | Новая общая толщина изоляции | |
Изоляция минимум 40мм Изоляция минимум 50мм Энергосбережение в кВтч/м в год | ||
Труба 15мм с изоляцией 20мм | 7 | 9 |
Труба 28 мм с изоляцией 20мм | 8 | 10 |
Труба 35 мм с изоляцией 20мм | 10 | 11 |
Это при условии, что температура горячей воды будет составлять 55 градусов С. Температура воздуха устанавливается на уровне 20 градусов С, а время работы 8760 ч. В этих расчетах также используется изоляционный материал со значением λ, равным 0,038 Вт/мК (при средней температуре Tm = 40°C).
Задвижки
Приведенная ниже таблица демонстрирует экономию в отоплении в кВтч в год при вторичной теплоизоляции задвижек трубы наружного диаметра и температуры воды в трубах.
Диаметр[мм] | Температура[C] 50(центр. теплоснабжение) 55(используемая гор. вода) | |
15 | - | 18 |
18 | - | 21 |
22 | 15 | 26 |
28 | 18 | - |
35 | 23 | - |
Это при условии, что средняя температура в подающем и обратном трубопроводах в отопительный период будет составлять 50°С. Температура воздуха устанавливается на уровне 20 градусов С, а время работы 6000 ч. Это также при условии, что температура горячей воды будет составлять 55 градусов С. Температура окружающей среды установлена на уровне 20 градусов C, а время работы 8760 ч.
Кроме того, в расчетах использовали изоляционный материал с годовым значением λ 0,038 Вт/мК (при средней температуре Т = 40°С). Предполагается, что площадь поверхности задвижки соответствует 0,2 м трубы в тех же размерных величинах.

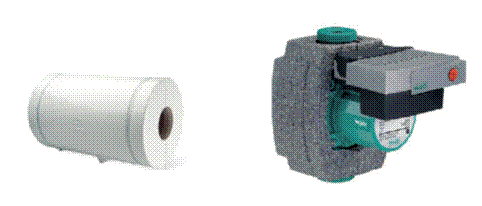

Циркуляционный насос
Приведенная ниже таблица представляет экономию в системе отопления в кВт-ч в год при вторичной теплоизоляции циркуляционного насоса от трубы наружного диаметра и температуры воды в трубе.
Диаметр[мм] | Температура[C] 50(центр. теплоснабжение) 55(используемая гор. вода) | |
15 | - | 90 |
18 | - | 105 |
22 | 75 | 130 |
28 | 90 | - |
35 | 115 | - |
Это при условии, что средняя температура в подающем и обратном трубопроводах в отопительный период будет составлять 50°С. Температура воздуха устанавливается на уровне 20 градусов С, а время работы 6000 ч. Это также при условии, что температура горячей воды будет составлять 55 градусов С. Температура окружающей среды установлена на уровне 20 градусов C, а время работы составляет 8760 ч.
Кроме того, в расчетах использовали изоляционный материал с годовым значением λ 0,038 Вт/мК (при средней температуре Т = 40°С). Предполагается, что площадь поверхности циркуляционного насоса соответствует 1 м трубы в тех же размерных величинах.
Примеры энергосбережения
допущения | В хозяйственном помещении в доме на одну семью 3 метра труб для систем отопления диаметром 35 мм и еще 3 метра труб для горячей воды диаметром 18 мм. У труб изоляция 20 мм. На трубы для систем отопления устанавливается 2 ед. с неизолированными задвижками. То же самое для труб горячего водоснабжения. Циркуляционные насосы для отопления и горячей воды тоже неизолированные. Во время ремонта системы отопления для изолированных труб с дополнительными 30 мм вторичной изоляции, что дает всего 50 мм изоляционных задвижек и циркуляционных насосов. Цена природного газа: 8 крон м3 |
годовая экономия энергии кВтч | Трубопроводная отопительная система 9 кВтч/м x 3 м = 27кВтч Полезная горячая вода трубы 10 кВтч/м x 3 м = 30кВтч 2 задвижки отопительных систем 23 кВтч x 2 = 46кВтч 2 задвижки для полезной гор. воды 21 кВтч x 2 = 42кВтч Циркуляционный насос 115 кВтч + 105 кВтч =220кВтч всего 365кВтч |
годовая экономия энергии м^3 природный газ | 365 кВтч/10 кВтч/м3 = 37 м3 |
годовая экономия энергии, кроны | 8крон/м3 x37м3 = 296крон |
годовая экономия CO2, кг | 0,205 кг/кВтч x 365 кВтч = 75 кг |
Сравнение различных видов изоляционных трубных заготовок
В таблице ниже приведено сравнение различных видов продукции – изоляционных трубных заготовок на рынке. Таблица показывает, сколько миллиметров необходимо для изоляции, с тем чтобы получить те же данные потерь тепла трубы.
Высокоэффектив-ная трубная заготовка (λ-værdi= 0,034 Вт/мК) | Трубная заготовка (λ-værdi= 0,038 Вт/мК) | Трубная заготовка (λ-værdi= 0,045 Вт/мК) | |
Минимум | 30мм | 40мм | 60мм |
Энергосберегающий | 40мм | 50мм | 80мм |
Значения λ в вышеуказанной таблице установлены при средней температуре Tm = 40 градусов C.
Контрольный перечень
Область проверки | Вопрос | Ответ | Решение |
Расстояние между трубами | Есть ли место для изоляции, не двигая трубы? | Да[ ] Нет[ ] | Если да: см. 1 |
Существующая изоляция труб | Есть ли существующая изоляция труб в довольно нормальном состоянии? | Да[ ] Нет[ ] | Если да: см. 2 |
Покрытие труб | Есть ли покрытие труб на задвижках или насосах? | Да[ ] Нет[ ] | Если да: см. 3 |
1.Расстояние между трубами
Трубы немного двигают для обеспечения некоторого пространства для изоляции.
2. Существующая изоляция труб
Любая изоляция в плохом или неудовлетворительном состоянии должна быть закреплена или исправлена, прежде чем приступать к дальнейшей изоляции труб.
3.Покрытие труб
Если нет покрытия труб на запорной арматуре или насосах, изоляцию можно провести с помощью тонкой пластины и кожуха.
Как это делается
Возможно, для проведения вторичной изоляции, понадобится некоторое перемещение трубопроводов.
Следует провести ремонт стыков изоляции обследованных существующих труб и возможных неплотных стыков. Новый кожух или обсадные трубы должны быть расположены близко к существующим. Иными словами, внутренние измерения нового кожуха или обсадных труб равны размерам существующего внешнего кожуха или обсадных труб.
Новый кожух или обсадные трубы размещены вне существующей теплоизоляционной обмотки трубопроводов. Все новые стыки следует переместить относительно существующим стыкам теплоизоляционной обмотки трубопроводов. Все стыки должны быть закрыты и должны прилегать плотно.
Покрытие труб должно быть соответственно плотным. Например, это можно сделать с помощью оцинкованной стальной или медной проволоки, которая обматывается вокруг трубного покрытия. Покрытие труб может быть выполнено из пластика или металлических элементов.
Если перемещение труб не представляется возможным, следует снова изолировать часть поверхности трубы, с учетом желаемой толщины изоляции, в то время как остальное следует изолировать с меньшей толщиной изоляции. Поэтому покрытие труб следует обрезать и привести в соответствующий вид с учетом условий помещения.
Для изоляции запорной арматуры (как правило, блокированные и строго регулируемые задвижки) и насосных станций, где есть изготовленное заводским способом покрытие труб. Кроме изоляции можно использовать тонкие пластины и кожух.
Что касается циркуляционных насосов, важно не изолировать блок управления и не закрывать панель управления.
Дополнительная информация
DS 452 Теплоизоляция технических установок
Свяжитесь с Информационным центром энергосбережения в зданиях
При возникновении вопросов, можно позвонить нам по телефону 7
Или можно посетить наш сайт: ggeriogenergi. dk
