Узел весового коммерческого учета отгрузки карваола на базе ж/д весов цеха Ж-3 (УВКУ-Ж3). Технические требования УВКУ-Ж3-1805-ТЗ-01 (стр. 1 )

ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО „ФАРАДЕЙ"

УТВЕРЖДАЮ

директора

_______________

"___" __________ 2007 г

Узел весового коммерческого учета отгрузки карваола на базе ж/д весов цеха

Ж-3 (УВКУ-Ж3)

Технические требования УВКУ-Ж3-1805-ТЗ-01

на 13 листах

г. Иванопупск

2007 г.

СОДЕРЖАНИЕ

1. ОБЩИЕ СВЕДЕНИЯ.. 3

1.1 Полное наименование и условное обозначение. 3

1.2 Основание для начала работ: 3

1.3 Заказчик (пользователь): 3

1.4 Исполнитель: 3

2. НАЗНАЧЕНИЕ И ЦЕЛИ СОЗДАНИЯ.. 3

2.1 Назначение. 3

2.2 Цели создания. 3

3. ХАРАКТЕРИСТИКА ОБЪЕКТА.. 3

3.1 Краткие сведения об объекте. 3

3.2 Сведения об условиях эксплуатации объекта. 4

4. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ.. 4

4.1. Общий принцип работы.. 4

4.2 Требования к функциям.. 4

4.3 Требования к аппаратуре УВКУ-Ж3. 5

4.3.1 Требования к весам.. 5

4.3.2 Требования к составу и характеристикам аппаратуры весов. 6

4.4 Требования к программному обеспечению.. 8

4.4.1 Требования к функциональным характеристикам.. 8

4.5 Требования к составу и параметрам видеосервера. 10

4.6 Требования к информационной и программной совместимости. 10

4.7 Требования к программной и технической документации. 10

4.8 Требования к метрологическому обеспечению.. 11

4.9 Требования к надёжности. 11

5. СОСТАВ И СОДЕРЖАНИЕ РАБОТ ПО СОЗДАНИЮ УВКУ-Ж3. 11

5.1 Работы выполняемые Исполнителем: 11

5.1.1 Обследование объекта. 11

5.1.2 Техническое задание. 11

5.1.3 Проектные работы: 11

5.1.4 Поставка оборудования и материалов. 12

5.1.5 Строительно-монтажные и шефмонтажные работы.. 12

5.1.6. Сопровождение УВКУ Ж-3. 12

5.2 Работы выполняемые Заказчиком: 12

5.2.1 Разработка технических требований на УВКУ Ж-3. 12

5.2.2 Согласование ТЗ на УВКУ Ж-3. 12

5.2.3 Разработка проектной документации на реконструкцию УВКУ Ж-3 во всех частях. 12

5.2.4 Комплектацию оборудования и материалов. 12

5.2.5 Строительно-монтажные работы.. 12

5.2.6 Участие в пуско-наладочных работах. 12

5.2.7 Участие в вводе в промышленную эксплуатацию.. 12

5.2.8 Прием УВКУ-Ж3 в промышленную эксплуатацию.. 12

1. ОБЩИЕ СВЕДЕНИЯ

1.1 Полное наименование и условное обозначение

Узел весового коммерческого учета отгрузки карваола на базе ж/д весов цеха Ж-3 г. Иванопупск (УВКУ-Ж3)

1.2 Основание для начала работ:

ОТМ на 2007г, Программа 8. «Реконструкция ж/д весов (150 тонн) с переводом их на электронную схему измерений».

1.3 Заказчик (пользователь):

Открытое акционерное общество «ФАРАДЕЙ»

Адрес: 3-девятое царство, 3-десятое государство, г. Иванопупск 1

1.4 Исполнитель:

Определяется по результатам тендера. Настоящие Технические требования предназначены для обеспечения единства при составлении Технико-коммерческих предложений, а также для последующего включения в договор в качестве основы для ТЗ, уточняемого совместно Исполнителем и Заказчиком.

2. НАЗНАЧЕНИЕ И ЦЕЛИ СОЗДАНИЯ

2.1 Назначение

УВКУ-Ж3 предназначен:

1)  для поэтапной замены 4-х комплектов существующих рычажных ж/д весов, выработавших свой ресурс, на современные тензометрические ж/д весы на базе новых грузоприемных платформ, тензодатчиков, весовых контроллеров, персональных компьютеров, принтеров, объединенных в единую компьютерную сеть узла учета, связанную с компьютерной системой железнодорожного цеха (ЖДЦ), с системой управления цехом Ж-3, АСОДУ и видеосерверами службы безопасности (СБ) предприятия;

2)  для автоматизированного взвешивания и учета отгрузки карваола;

3)  формирования и печати Спецификаций на отгруженную продукцию, а также сменных и суточных отчетов по отгрузке карваола;

4)  оперативного представления результатов взвешивания, спецификаций и отчетов на экранах компьютеров;

5)  передачи данных в системы верхнего уровня;

6)  прием видеопотока от видеосервера СБ в УВКУ-Ж3.

2.2 Цели создания

Эксплуатация разрабатываемого узла коммерческого учета позволит автоматизировать процесс взвешивания ж/д вагонов (минераловозов) и учета отгрузки карваола, сократить число ошибок при определении веса и затраты времени на формирование учётных и отчётных документов, увеличить пропускную способность узла, что особенно актуально в связи с предстоящим увеличением мощности цеха Ж-3 в результате реконструкции. Оперативный просмотр информации о работе весовой, начальником смены цеха Ж-3, старшим диспетчером , работниками отдела экспорта и логистики и др. отделов позволит увеличить оперативность принимаемых решений, и предоставит более полную информацию о взвешиваемых вагонах и работе весовой. Передача текущей и архивной информации в ЖДЦ позволит более оперативно и качественно формировать окончательные отгрузочные документы, отчёты, избегая при этом излишнего дублирования вводимых данных. Использование видеопотока от части цифровых видеокамер (4-х) для технических целей позволит ускорить ввод номеров вагонов в систему, избежать их многократного переписывания и снизить вероятность ошибок.

3. ХАРАКТЕРИСТИКА ОБЪЕКТА

3.1 Краткие сведения об объекте

Узел отгрузки гранулированного карваола цеха Ж-3 расположен в корп. 1001. Учет отгружаемой продукции осуществляется в настоящее время с помощью 4-х комплектов механических рычажных ж/д весов для взвешивания в статике, которые из-за износа и выработки своего ресурса подлежат замене. Весовые платформы размещены на 77 (поз. V7777/1,2) и 66 (поз. V7777/3,4) путях по обеим сторонам корп. 1002 и защищены от осадков. Весы служат для непосредственной загрузки на них ж/д вагонов и имеют наибольший предел взвешивания -150 тонн с ценой поверочного деления 50 кг и с дискретностью отсчета 50 кг. Загрузка вагонов производится насыпью из бункеров с карваолом с участием персонала. Сцепка состоит из 7 минераловозов, протягиваемых с помощью лебедки. Механические индикаторы веса расположены в существующем помещении весовой на 1 этаже (+0.0м) корп. 1002, тогда как процесс загрузки производится на 2 этаже (+6.0м), где также находится комната звеньевого и производится оформление документов. Это замедляет процесс обработки ж/д вагонов и усложняет ведение учета и оформление документов. Персоналом ведется журнал регистрации отгрузки, а также заполняет бланк Спецификации на каждую сцепку в 3-х экземплярах, в которую вписываются по каждому вагону: № вагона, вес тары, брутто, нетто, № ЗПУ (пломбы), а также дата отгрузки, подписи лица ответственного за загрузку и составителя поездов ЖДЦ.

3.2 Сведения об условиях эксплуатации объекта

Условия эксплуатации объекта: круглогодично, круглосуточно. Пределы изменения температуры наружного воздуха по данным метеонаблюдений от - 35 до +37 °С, относительная влажность 60-100%. Карваол и его пыль агрессивны к черным металлам, а выделяющийся при разложении карваола аммиак весьма агрессивен по отношению к меди и ее сплавам.

4. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

4.1. Общий принцип работы

Структурная схема УВКУ-Ж3 изображена на рисунке 1. Помещения весовой и контроллерной для удобства работы предполагается разместить на той же отметке (+6.0м), с которой выполняется процесс загрузки.

При въезде ж/д вагона на весы аппаратчик - весовщик заносит информацию о нем в базу данных. При взвешивании информация запоминается в базе данных контроллера и базе данных главной операторской станции. База данных контроллеров - индивидуальная для всех 4-х контроллеров, база данных в главной операторской станции общая для обеих операторских станций и всех контроллеров. В базе данных на операторской станции дополнительно сохраняется цифровой снимок номера ж/д вагона в момент взвешивания. Операторские станции должны оснащаться двумя жесткими дисками для непрерывного сохранения «тени» базы данных на резервном диске главной станции с последующим ее копированием на резервный диск резервной станции. При отказе главной станции резервная станция становится главной. Видеоинформация (видеоизображение с камер в реальном времени) получается с видеосервера службы безопасности по локальной сети. Доступ к видеосерверу должен быть предоставлен Заказчиком в виде клиентского рабочего места.

После сохранения информации в базе данных, доступ к ней по локальной сети может быть получен другими программными комплексами предприятия, а именно: ЖДЦ, системы управления цехом Ж-3, АСОДУ предприятия и через последнюю - все заинтересованные подразделения .

После установки ж/д вагона на весы начинается процесс его загрузки с участием персонала узла отгрузки. Информация о весе представляется как по месту загрузки: выносной цифровой прибор (табло), устройства световой и звуковой сигнализации (предупредительной и окончания дозирования), так и на дисплеях операторских станций. На дисплеи также выводится видеоинформация по каждым весам.

4.2 Требования к функциям

УВКУ-Ж3 должна выполнять следующие функции:

·  прием весовым контроллером от тензодатчиков, размещенных под весовой платформой,
информации о нагрузке и преобразование ее в вес;

·  передача/прием весовым контроллером через сеть контроллеров информации в персональные
компьютеры и обратно;

·  автоматическое обнуление показаний при разгружении весов;

·  статическое взвешивание ж/д вагона, установленного на весы;

·  вывод результатов взвешивания на экран весового контроллера, табло, дисплей операторской
станции и принтер, а также в компьютерную сеть предприятия;

·  световую и звуковую сигнализацию (предупредительную и об окончании дозирования), как по
месту загрузки, так и на дисплеях операторских станций;

·  вывод цифрового видео взвешиваемых ж/д вагонов на всех грузовых платформах на экраны
операторских станций для постоянного наблюдения;

·  сохранение в памяти операторской станции цифрового фото номера ж/д вагона;

·  ввод с клавиатуры операторской станции реквизитов взвешиваемого ж/д вагона;

·  запись результатов взвешивания в флэш-память контроллера, сохранение данных в нем в течение
не менее, чем за последние 3 месяца;

·  запись результатов взвешивания в базу данных на жесткий магнитный носитель операторской
станции (основной и резервной), сохранение данных на нем в течение не менее, чем за последние
15 месяцев;

·  вывод на экран операторской станции и принтер результатов любого взвешивания, проведенного
в течение заказанного периода времени (часы, сутки, месяц);

·  сигнализацию о перегрузе и отсутствии индикации;

·  архивная информация должна синхронизироваться и сохраняться на обеих станциях операторов;

·  станции операторов должны иметь возможность работы с любым из весовых контроллеров;

·  выполнение программного тестирования и диагностики оборудования УВКУ-Ж3;

·  наличие программного обеспечения для юстировки весов, проведения метрологической
аттестации и поверки.

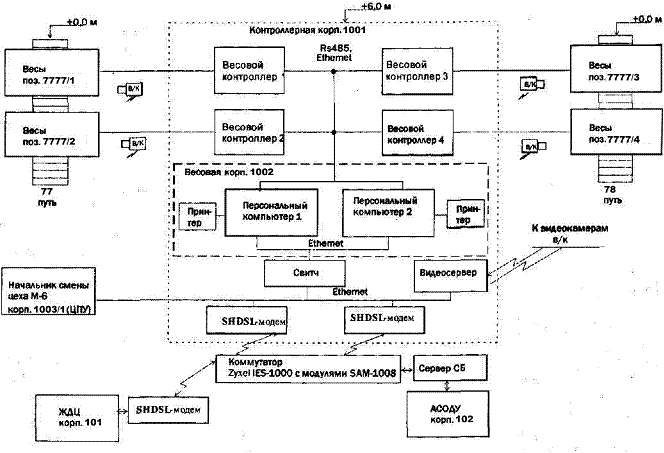

Рис.1 Структурная схема узла комерческого учета отгрузки
карваола на базе ж/д весов цеха Ж-3 (УВКУ-Ж3)

4.3 Требования к аппаратуре УВКУ-Ж3

4.3.1 Требования к весам

Таблица 1

Технический параметр, характеристика	Значение параметра
Наибольший предел взвешивания, (НПВ), тонн	150
Наименьший предел взвешивания, (НмПВ), тонн	1
Цена поверочного деления, кг	50
Дискретность отсчета, кг	20
Предел допустимой погрешности, кг	+ 50
Пределы диапазона регулирования нуля, % от НПВ	±4
Ширина ж/д колеи, мм
Габаритные размеры платформы мм, не более:	15500x1800
Рабочие условия эксплуатации платформы: температура окружающего воздуха, ° С относительная влажность, % при 25°С	от -35 до +40 до 100
Степень защиты оболочек - датчиков - весового контроллера	IP67 - IP68 IP54 - IP65
Масса грузоприемного устройства весов, кг, не более	По факту
Максимальная кратковременная нагрузка (с перегрузкой), т	165
Вид отсчетного устройства	экран контроллера, выносное табло, дисплей станции оператора
Максимальное расстояние от весов до помещения контроллерной, м	60
Напряжение электропитания контроллеров и компьютеров от однофазной сети переменного тока частотой (50±1) Гц (от резерви - рованных источников бесперебойного питания типа "on line"), В	220
Скорость подачи вагонов на весы, км/час, не более	5
Направление заезда на платформу	с одной стороны
Фундамент и конструкция весов	существующий, сборная
Материалы весовых платформ и датчиков, оболочки кабелей, защитных труб, клеммных коробок и др.	стойкие к карваолу
Средний срок службы с периодическими поверками, лет, не менее	12
Наработка на полный отказ всего комплекса УВКУ-Ж3 (невозмож­ность взвешивания и оформления документов), часов, не менее	50 000

4.3.2 Требования к составу и характеристикам аппаратуры весов

Таблица 2

Наименование	Ед. измер	К-во на 1 комп лект	К-во всего	К-во 1 этап внед рения	К-во 2 этап внед- рения	Примечание
1. Оборудование для ж/д весов в том числе:	Компл.	1	4	2	2	+ 1 резерв Шкафной
1.1 Грузоприемная платформа	шт.	2	8	4	4
1.2 Датчик весоизмерительный	шт.	8	32	16	16
1.3 Контроллер ВеСОВОЙ (ж/к дисплей, клавиатура, сетевые поты (2). стандартный	шт.	1	4	2	2
1.5 Кабель тензометрический	м	60	240	120	120
1.6 Кабель заземления	компл	1	4	2	2
1.7 Коробка соединительная	шт.	2	8	4	4
1.8 Устройство защиты от перенапряжения	шт.	1	4	2	2
1.9 Табло цифровое информационное дублирующее	шт.	1	4	2	2
1.10 Устройство световой и звуковой сигнализации	шт.	1	4	2	2
1.11 Гофрорукав	компл	1	4	2	2
2. Оборудование для автоматизи­рованного рабочего места аппаратчика - весовщика (АРМ-В):	компл	1	2	2	-	+ 1 резерв
2.1 Клавиатура	шт.	1	2	2	-
2.2 Мышь PS/2	шт.	1	2	2	-
2.3 Процессор Intel Core 2 Duo E4300 1,8 GHz-(box)	шт.	1	2	2	-
2.4 Корпус с бл. питания, PCI Slot - 5 шт., USB - port -4шт	шт.	1	2	2	-
2.5 Коврик пробковый	шт.	1	2	2	-
2.6 Дисковод 3,5" 1,44 Mb	шт.	1	2	2	-
2.7 Материнская плата Intel I945 DDR2, Socket 775	шт.	1	2	2	-
2.8 Память ОЗУ DDR2 1Gb PC 5300/667 MHz	шт.	2	4	4	-
2.9 Монитор 20 " TFT	шт.	1	2	2	-
2.10 Видеоадаптер PCIE NVIDIA Ge Force 7300 GT 256Mb DDR2 128 bit	шт.	1	2	2	-
2.11 Жесткий диск HDD 200 Gb WD2000JB 7200 rpm 8Mb	шт.	2	4	4	-
2.12 DVD-RW48x	шт.	1	4	4	-
2.13 Сетевая карта lOOMbit	шт.	2	2	2	-
2.14 Колонки (2x6 Вт, пластик)	шт.	2	2	2	-
2.15 Фильтр питания Surge Protektor 5 out/5,0 m	шт.	1	2	2	-
2.16 Операционная система Win XP Pro	шт	1	2	2	-
2.17 Принтер HP LaserJet 1018	шт.	1	2	2	-
3. Сетевое оборудование и электропитание	компл	1	2	2
3.1 Свитч 100 Mbit, 8 портовый	шт.	1	2	2
3.2 Кабель Shielded Twisted Pair	м.	40	80	80	-
3.3 Шкаф (Rittal) для контроллеров и сет. обор, с вентиляторами и комплек­том для монтажа (2200x800x800).	шт.	1	1	1	-
3.4 Коммутатор Zyxel IES-1000	шт.	1	1	1	-
3.5 Модуль SAM-1008	шт.	1	2	2	-
3.6 SHDSL модем абонентский/ серверный Zyxel Prestige 791	шт.	4	4	4	-
3.7 Источник бесперебойного питания (UPS) двойного преобразования 2000 VA	шт.	1	2	2	-
3.8 Коммутатор UPS	шт.	1	1	1	-

4.4 Требования к программному обеспечению

4.4.1 Требования к функциональным характеристикам

Программное обеспечение должно функционировать в операционной системе Windows XP.
