Принцип работы установки

Принцип работы установки

Установки ДКС для очистки бытовых сточных вод выполнены из листового полипропилена толщиной 5 – 8 мм. Они состоят из трех камер:

I – первичный отстойник
II – вторичный отстойник
III – биофильтр

Сточные воды через входную трубу (1) попадают в камеру (I). Здесь происходит первичное отстаивание сточных вод, разделение на фракции: легкие (2) и тяжелые (3).

За счет того, что перелив (4) воды во вторую камеру (II) происходит на уровне 1/3 высоты септика, содержание примесей во второй камере существенно ниже, чем в первой.

Во второй камере процесс продолжается разделения и отстаивания продолжается.

Кроме того, помимо чисто механического разделения примесей, в первых двух камерах происходит процесс так называемого анаэробного (бескислородного) сбраживания с выделением метана (отсюда и употребляемое иногда название: метан-тэнк). Метаногенные бактерии, уже имеющиеся в продуктах жизнедеятельности человека, разлагают загрязнения в процессе метаболизма.

Обе первые камеры закрыты водяным затвором, что практически исключает распространение неприятного запаха.

Далее по переливной трубе (5) исключающей возмущения и перемешивание, осветленная сточная вода попадает в биофильтр (III). На переливной трубе установлен съемный капельный распылитель (6), равномерно распределяющий воду по ершовой загрузке (7) (в более ранних моделях – керамзитовой). На поверхности ершей происходит насыщение воды кислородом и создаются благоприятные условия для образования аэробной закрепленной биофлоры. Для корректной работы биофильтра необходимо обеспечить в него доступ воздуха, в данном случае через трубу с оголовком (9). Далее через отстойник (8) и выходной патрубок (10) осветленная вода поступает в дренажную систему (11), в конкретном примере это перфорированная дренажная труба. После этого происходит почвенная инфильтрация.

Для удаления осадка из камеры I и II предусмотрена горловина (12), для ревизии и обслуживания – вторая горловина(13).

Для зимней эксплуатации септиков рекомендуем заглубять установки с помощью комплекта удлинения горловин (14).

Краткий обзор модельного ряда септиков серии ДКС
(Рекомендации по выбору)

Септики серии ДКС предназначены для (обеспечения бытовых удобств) осветления сточных бытовых вод при загородном, преимущественно дачном строительстве.
Имеющийся модельный ряд покрывает почти все потребности, возникающие в процессе организации современных бытовых удобств на загородном участке.

ДКС-Мини

Производительность: 120 л / сутки

Унитаз
Раковина (не большая)

Назначение:

1. Для обеспечения летнего проживания выходного дня 2-4 человек. Ограниченный сброс серых стоков.
2. Как дополнительный септик для отдельно стоящих зданий (баня и пр.) когда тянуть ветку к основному не целесообразно.
3. Как септик начального уровня для временных сооружений при строительстве.

Габариты:

Длина: 1 м;
Ширина: 0,5 м;
Высота: 1 м;
Масса: 21 кг.

ДКС-15

Производительность: 450 л / сутки

Унитаз
Раковина
Посудомойка
Стиральная машина
Душ.

Назначение:

1. Постоянное летнее проживание 3-5 человек.
2. Возможно зимнее проживание выходного дня, при использовании соответствующего комплекта заглубления.
3. В модификации с накопителем: ДКС-15М возможна работа с высоким уровнем грунтовых вод.

Габариты:

Длина: 1,5 м;
Ширина: 1,1 м;
Высота: 1,1 м;
Масса: 52 кг.

ДКС-25

Производительность: 750 л / сутки

Унитаз
Раковина
Посудомойка
Стиральная машина
Посудомоечная машина
Душ.
Ванна (в ограниченных количествах)

Назначение:

1. Постоянное, круглогодичное (при использовании соответствующего комплекта заглубления) проживание 3-5 человек.
2. В модификации с накопителем: ДКС-25М возможна работа с высоким уровнем грунтовых вод.

Способы водоотведения

Для выбора варианта водоотведения и комплектации септика требуется определить:
• УГВ – уровень грунтовых вод.
• ВПГ – водопроницаемость грунта на глубине установки септика.

Условно можно выделить три случая УГВ:
• ВЫСОКИЙ – всегда выше выходного патрубка.
• НИЗКИЙ – всегда ниже выходного патрубка.
• ПЕРЕМЕННЫЙ – уровень ниже выходного патрубка, но возможны сезонные колебания.

Водопроницаемость почвы так же условно делится на:
• ХОРОШУЮ – песок.
• ПЛОХУЮ – глина.
Все промежуточные варианты следует отнести либо к ХОРОШЕЙ, либо к ПЛОХОЙ.

Относительно достоверно определить УГВ и ВПГ можно при производстве земляных работ в месте установки септика. Также нужно учитывать свой и чужой опыт, полученный ранее при строительстве, рытье колодца или других земляных работах в данной местности.
Следует иметь в виду, что УГВ может заметно меняться в зависимости от сезона.

Исходя из имеющихся данных УГВ и ВПГ, пользуясь таблицей определяется способ водоотведения и комплектация установки.

	Хорошая	Плохая
Низкий	Заглубленный дренаж Вариант 1	Дренажный колодец + Насос + Поверхностный дренаж Вариант 4
Дренажный колодец Вариант 2
Высокий	Накопитель + Насос + Колодец Вариант 3	Накопитель + Насос + Поверхностный дренаж Вариант 5
Переменный	Накопитель + Насос + Дренажный клапан + Дренажный колодец Вариант 6	Накопитель + Насос + Поверхностный дренаж Вариант 5

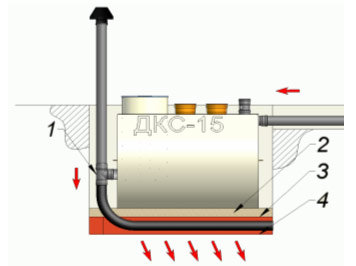

Вариант 1
ДКС-15 с заглубленным дренажем

1. Комплект фурнитуры для заглубленного дренажа.
2. Подушка песчаная.
3. Геотекстиль (отделяет дренажный слой от песка и грунта).
4. Дренажный слой (щебень или керамзит).

Вариант 2
ДКС-15 с дренажным колодцем

1.  Дренажный колодец.
2. Песчаная подушка.
3. Дренажный слой.

Вариант 3
ДКС-15М с дренажным колодцем

1. Комплект дренажа в колодец.
2. Подушка песчаная.
3. Дренажная засыпка (щебень).
4. Встроенный накопитель (ДКС-15М, ДКС-25М).
5. Дренажный насос.

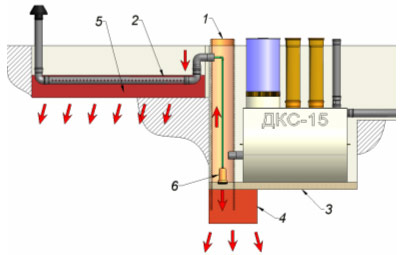

Вариант 4
ДКС-15 с дренажным колодцем и поверхностным дренажем

1.  Шахта колодца.
2. Поверхностный дренаж.
3. Подушка песчаная.
4. Дренажная засыпка колодца.
5. Дренажная засыпка.
6. Дренажный насос.

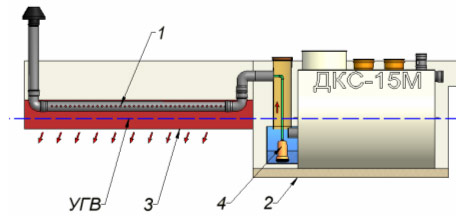

Вариант 5
ДКС-15М с поверхностным дренажем

1. Комплект фурнитуры и труб для поверхностного дренажа.
2. Подушка песчаная.
3. Поверхностный дренажный слой (щебень).
4. Дренажный насос.

В качестве поверхностного дренажа может быть использована, существующая ливневая канализация.

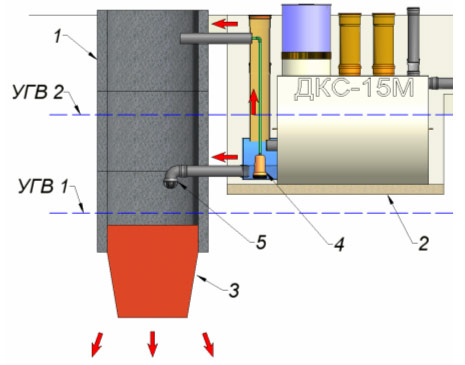

Вариант 6
ДКС-15М с дренажным клапаном и колодцем

1. Колодец из бетонных колец.
2. Подушка песчаная.
3. Дренажная засыпка колодца (щебень).
4. Дренажный насос.
5. Дренажный клапан.

ООО "ДКС" осуществляет доставку, установку "под ключ", а так же шеф-монтаж своих изделий. Здесь можно ознакомиться с типовыми сметами

Однако установить септик самостоятельно не представляет никаких сложностей.

Размещение септика на участке

Руководство по самостоятельной
установке септиков ДКС

1. Котлован

2. Монтаж дренажной системы

3. Подушка

4. Установка септика

5. Бетонирование

6. Подводящий трубопровод

7. Организация поверхностного дренажа

8. Вентиляция канализационного стояка

Руководство по установке Вы можете:
Загрузить или просмотреть в формате PDF (280 кб)

ДКС-Мини

Модель для летнего проживания семьи из 2 – 4 человек.

Материал: полипропилен 3 мм / 5 мм.

Габариты:

Длина:	1 м
Ширина:	0,5 м
Высота:	1 м
Масса:	21 кг

Цена: 19 500 руб.

На рисунке показан с комплектом заглубления 0 м (комплектуется)

Габаритный чертеж ДКС-Мини:

ДКС-15

Оптимальный выбор для решения проблем дачной канализации.

Постоянное летнее проживание 3 – 5 человек, зимнее – выходые дни.

Материал: полипропилен 5 мм / 8 мм.

Габариты:

Длина:	1,5 м
Ширина:	1,1 м
Высота:	1,1 м
Масса:	52 кг

Цена: 32 500 руб.

Внимание! На рисунке показан с комплектом заглубления 1 м (приобретается отдельно)

Габаритный чертеж ДКС-15:

ДКС-15М

Аналогичен по характеристикам ДКС-15, но имеет накопитель объемом 103л для установки дренажного насоса.

Длина:	1,9 м
Масса:	57 кг

Предназначен для работы в условиях высоких грунтовых вод.

Цена: 39 000 руб.

Показан с комплектом заглубления 0,5 м (приобретается отдельно)

ДКС-25

Модель для постоянного проживания семьи из 3-5 человек, включая зимнее, при соответствующей установке.

Материал: полипропилен 5 мм / 8 мм.

Габариты:

Длина:	1,5 м
Ширина:	1,3 м
Высота:	1,5 м
Масса:	72 кг

Цена: 51 000 руб.

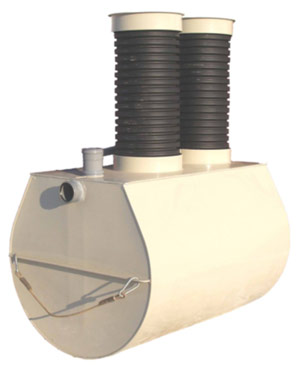

Внимание! На рисунке показан с комплектом заглубления 1м (приобретается отдельно)

Габаритный чертеж ДКС-25:

ДКС-25М

Аналогичен по характеристикам ДКС-25, но имеет накопитель для установки дренажного насоса.

Предназначен для работы в условиях высоких грунтовых вод.

Цена: 55 500 руб.

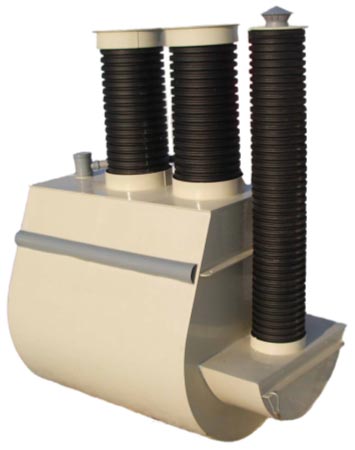

ДКС-25М с комплектом заглубления 1м (приобретается отдельно)

Дополнительное оборудование

Удлинители	0,5 м	1 м
Модель	Рисунок	Комплектация	Шт.	Цена, руб.
ДКС-Мини	-	Шахта колодца 315 Труба 200 Труба 110	1 2 1	1800	-
ДКС-15		Шахта колодца 400 Кольца резин. 400 Труба 110	2 4 1	3000	4000
ДКС-25	3000	4000
ДКС-15М		Шахта колодца 400 Кольца резин. 400 Труба 110 Шахта колодца 315 Кольца резин. 315 Крышка Аэрационный оголовок	2 4 1 1 1 1 1	4000	5000
ДКС-25М	4500	5500

Комплект заглубленного дренажа	0,5 м	1 м
ДКС-Мини		Аэрационный оголовок Труба 110 х 2 м Тройник Труба дренажная Геотекстиль	1 1 1	2000
ДКС-15	2500
ДКС-25	2500

Комплект дренажа в колодец	0,5 м	1 м
ДКС-Мини		Шахта колодца м) Крышка Аэрационный оголовок Геотекстиль	1 1 1	4500 (2 м)	-
ДКС-15	4500 (2 м)	5000 (2,5 м)
ДКС-25	5000 (2,5 м)	5500 (3 м)

Заглубленный дренаж
ДКС-15	-	Комплект 5м + 1м	3000
ДКС-25	250

Дренажный комплект (для септиков с накопителем)
ДКС-15М		Насос дренажный Труба ПП с фитингами Отвод 90 гр. цанговый (без насоса)	3000
ДКС-25М	500

Комплект ДКС-Аэро
ДКС-15		Загрузочная кассета Монтажная корзина	14500
ДКС-15М
ДКС-25
ДКС-25М

Каталог и цены

ДКС-Мини	Проживание: выходного дня 3 – 4 человек Только черный сброс
Общий объем, куб. м	0,463	ЦЕНА:руб
Производит., л/сут.	до 120
Габариты (ДхШхВ), м	1 х 0,5 х 0,5
Масса, кг	21

ДКС-15	Проживание: сезонное 3 – 5 человек Допускается ограниченный сброс серых стоков
Общий объем, куб. м	1,554	ЦЕНА:руб
Производит., л/сут.	до 450
Габариты (ДхШхВ), м	1,5 х 1,1 х 1,05
Масса, кг	52

ДКС-15М	Применятся при высоком уровне грунтовых вод, требует установки дренажного насоса Прочие характеристики аналогичны ДКС-15
Общий объем, куб. м	1,554	ЦЕНА:руб
Производит., л/сут.	до 450
Габариты (ДхШхВ), м	1,5 х 1,1 х 1,05
Масса, кг	58

ДКС-25	Проживание: постоянное 3 – 5 человек
Общий объем, куб. м	2,25	ЦЕНА:руб
Производит., л/сут.	до 750
Габариты (ДхШхВ), м	1,5 х 1,3 х 1,5
Масса, кг	72

ДКС-25М	Применятся при высоком уровне грунтовых вод, требует установки дренажного насоса Прочие характеристики аналогичны ДКС-15
Общий объем, куб. м	2,25	ЦЕНА:руб
Производит., л/сут.	до 750
Габариты (ДхШхВ), м	1,5 х 1,3 х 1,5
Масса, кг	72

Размещение септика на участке.

При выборе места желательно учитывать следующие факторы:

· удаленность от точек водозабора;

· удаленность от дома (~5м);

· оптимизация трубопровода (длина, изгибы);

· водоотведение осветленной воды;

· возможность подъезда ассенизационной машины;

· соседи. К сожалению на реальном участке выполнение всех перечисленных условий представляется весьма затруднительным
