Система видеонаблюдения в супермаркете

Система видеонаблюдения в супермаркете

Общее
  Видеонаблюдение - самая динамично развивающаяся часть рынка систем безопасности, что связано с неоспоримым преимуществом- возможностью визуального подтверждения правонарушения.

Современные системы видеонаблюдения позволяют детально анализировать события по записанному архиву изображения.
  Мы предлагаем данное решение как возможность познакомиться с возможностями типовой системы видеонаблюдения и современными техническими средствами видеонаблюдения, а также Вы сможете ознакомиться с ценами и определить бюджет на систему безопасности.

Особенности объекта

 При оснащении системой видеонаблюдения супермаркета есть несколько зон с различными задачами для системы видеонаблюдения.

торговый зал	здесь основная задача системы видеонаблюдения - получить высококачественное изображение с возможностью различения действий покупателей и фиксация всевозможных нарушений (краж, порчи товаров и т. п.);
кассы	кражи на этапе сканирования товара и расчетов с покупателем приносят основной ущерб владельцам магазинов и здесь основная задача системы видеонаблюдения - обеспечить детализированный контроль действий кассира и сохранение информации с транзакций кассы и получения автоматизированных отчетов;
периметр	система видеонаблюдения за периметром позволяет наблюдать общую обстановку вокруг здания и за зоной разгрузки/погрузки товара;
склад	на складе требуется обеспечить видеонаблюдение за сотрудниками и персоналом магазина, движением товара по складу и предотвратить крупные хищения и порчу товара на складе;

Характеристики типового объекта: - наличие подвесного потолка и возможностью прокладки за ним кабелей системы видеонаблюдения
- автоматизированные кассы, позволяющие подключиться к потоку транзакций по IP

Особенности предлагаемой системы и оборудования
 В данном типовом решении предлагается система видеонаблюдения на основе цифрового видеорегистратора SDRM-16E1

Преимущество цифрового видеорегистратора: - гибкое управление режимами записи, регулируемое качество записи, удобство работы с записанным изображением
- возможность создания удаленных рабочих мест мониторинга через ЛВС и Internet
- наращиваемость и возможность модернизации
- высокое качество изображения

 Компоненты предлагаемой системы видеонаблюдения

	- Профессиональный цифровой видеорегистратор 16-каналов, 25 кадров в секунду на канал, видеоархив 7 дней (при записи 24/7 в цвете на максимальных настройках, используется 1.6 ТБ памяти).
	- Монитор 19'
	- Высококачественная видеокамера с характеристиками: 480 ТВЛ, питание 12 В, цветное изображение высокой четкости для наблюдения за кассами
	- Варифокальный объектив Computar для регулировки угла обзора видеокамеры, 1/3', 2.8-12 мм
	- Цветная видеокамера высокого разрешения 'день-ночь'. Контроль за автостоянкой и зоной погрузки/разгрузки товара. Цветное изображение позволит различить цвет автомобилей и точнее определитьтип и характер разгружаемого товара
	- Термокожух, 220В с блоком питания для 12В видеокамеры
	- Цветная видеокамера в корпусе 'полусфера' (купольная камера), 550 ТВЛ, 12В. Наблюдение в торговом зале и на складе супермаркета
	- блок бесперебойного питания 12 В для видеокамер

 Описание работы системы: Видеокамеры в аналоговом виде передают изображение по выделенным коаксиальным кабелям в цифровой видеорегистратор. Видеорегистратор оцифровывает изображение и записывает на встроенный жесткий диск. Запись может вестись при срабатывании детектора движения, постоянно, по комманде оператора. На монитор выводится мультикартинка.

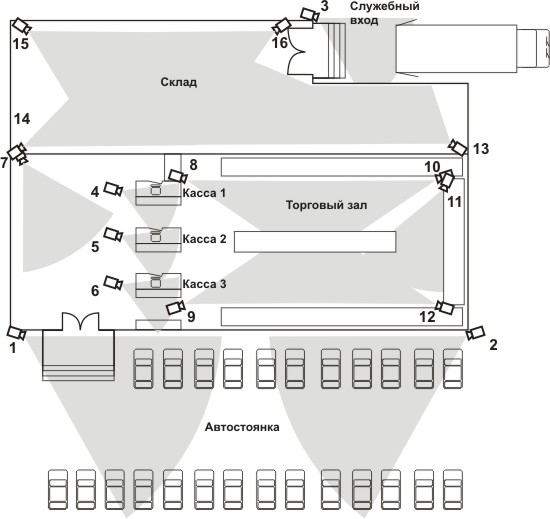

  План типового объекта с размещением оборудования

Расчет стоимости системы видеонаблюдения для супермаркета с контролем кассовых операций на 16 видеокамер
№	Наименование	Ед. изм.	Кол.	Цена за ед., руб.	Сумма, руб.	Примечание
1. Оборудование
1.1	МВК-2931ц	шт.	10	3 044,00	30 044,00	матрица - 1/3”, SONY Super HAD CCD, 550 твл, 0,3лк/F1.8, f=3.6 мм, с фиксированной диафрагмой, 12В±10%/100мА,130 х 97 мм,
1.2	VB19BSHRX-B36	шт.	3	4128,00	12384,00	1/3" SONY, 600 ТВЛ, 0,001лк, f=3.6 мм, DC 12В, габариты ф19x53 мм
1.3	МВК-4132ц Д	шт.	3	4 982,00	14 946,00	1/3", SONY, Super HAD CCD, 550 твл, "День"- 0,2лк/F1.5 "Ночь" - 0,1лк/F 1.5, АРД (прямое управление - DD), электронный затвор 1/50...1/, 12В/150мА, C/CS, 64х58х95 мм
1.4	TG4Z2813FCS-IR	шт.	3	3040,00	9120,00	1/3", 4:1vari 2.8-12 мм, F1.2-360, 82-22, DD
1.5	PVH-320	шт.	3	1800,00	5400,00	Термокожух с нагревателем и солнцезащитным козырьком, t= -30...+50оC, IP66, мощность обогрева 10Вт, полезный объем 320х100х100 мм, габариты 409х115х105 мм, АС 220В (возможность установки вентилятора).
1.6	PVBH-1	шт.	3	352,00	1056,00	Кронштейн для кожухов
1.7	SDRM-16E1	шт.	1	31872,00	31872,00	Embedded Linux, Пентаплекс, MPEG-4, видеовходы/сквозные - 16/0, видеовыходы – 1 BNC, 1 VGA (1280х1024), скорость записи и просмотра 400 к\с, разрешение записи: 4CIF(704x576)/ 2CIF(704x288)/ CIF(352x288), вид записи: расписание, постоянно, по детектору движения, по тревоге, аудиовходы/выходы - 1/1, тревожные входы/выходы - 4/1, управление PTZ RS-485, 2 SATA HDD (до 1,5 Тб каждый). Архив: USB 2.0/Сеть. Сеть:xDSL/Cable modem/LAN (Ethernet 10/100 base-T). Удаленный доступ: ПО, Web-интерфейс, PDA. Питание: DC 12B/5A, 40Вт. Габариты 340(Ш)х58(В)х300(Д) мм, 3 кг
1.8	Чек-ТВ	шт.	3	11471,00	34413,00	ПО для контроля за кассовыми операциями. Создание отчетов. Поиск по базе операций
1.9	19" LCD	шт.	1	7 800,00	7 800,00	Монитор
1.10	SKAT-V.8	шт.	2	5592,00	11184,00	источник питания для CCTV - 8 выходов на в/камеры +1 доп., 13В, ток по каждому выходу Imax=0,5А, по дополнительному - 1,2А
1.11	АКБ-7-12	шт.	4	360,00	1440,00	Аккумулятор 12В, 7 А/ч
Итого за оборудование:	00
2. Материалы
2.1	Расходные материалы	компл.	16	1200	19200,00	Кабель, кабель каналы, крепеж, разьемы и т. д.
Итого за материалы:	19200,00
Итого за оборудование и материалы:	00
3. Работы
3.1	Проектирование				15000,00
3.2	Монтажные работы				55000,00
3.3	Пусконаладочные работы				20000,00
Итого за работы:	90000,00
Итого по смете:	00
В том числе НДС:	49906,62
Итого стоимость системы в расчете на одну камеру:	17328,68
