Лабораторная работа
Изучение программы тестирования абонентского шлейфа АТС М-200.
1. Цель работы
1.1 Изучить назначение и параметры программы тестирования абонентского шлейфа
1.2 Научиться использовать программу тестирования абонентского шлейфа для проведения анализа текущего состояния линейного тракта
2. Пояснения к работе
2.1 Краткие теоретические сведения
Система тестирования абонентского шлейфа предназначена для тестирования и анализа текущего состояния линейного тракта абонентов подключенных к АТС М-200. Фактически, система состоит из двух независимых подсистем:
· станционная часть – комплекс программных и схемотехнических решений позволяющих проводить измерение:
- сопротивления абонентского шлейфа;
- емкости линии;
- напряжения в тракте.
· сервисное ПО – программное обеспечении, непосредственно взаимодействующее со станционной частью системы, и позволяющее:
- управлять тестированием абонентских шлейфов;
- получать от АТС и расшифровывать результаты теста;
- сохранять результаты для последующих анализа и сопоставления;
- анализировать полученный результат;
- выводить на печать отчет о характеристиках проблемных и/или неисправных линий;
- взаимодействовать с другим сервисным ПО модуля оператора АТС М-200, в частности: с системой обслуживания кроссового и линейного оборудования; с системой тарификации.
Программа тестирования абонентского шлейфа SMPSubTest состоит их двух основных окон:
· измерения (рис.2.1.1);
· архив (рис.2.1.2).
«Измерения» - непосредственно «пульт оператора», позволяющий выполнять все действия, связанные с измерением абонентского шлейфа (АШ).
«Архив» - хранилище данных измерений абонентского шлейфа.
 |

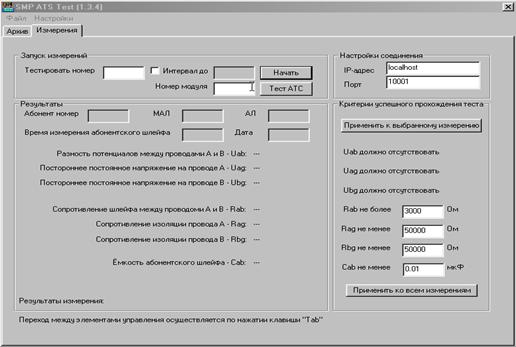

Рис. 2.1.1 - Окно «Измерения» программы тестирования абонентского шлейфа
 |

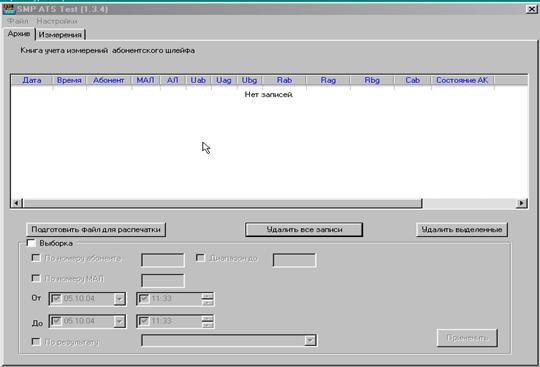

Рис. 2.1.2 – Окно «Архив» программы тестирования абонентского шлейфа
Окно «Измерения» содержит следующие разделы:
- «настройки соединения»;
- «запуск измерений»;
- «результаты»;
- «критерии успешного прохождения теста».
Раздел «настройки соединения» содержит IP-адрес компьютера (обычно 127.0.0.1) и номер порта для подключения (обычно 10001). При проведении измерений и неправильно введенных данных, либо отсутствии связи со станцией программа выдаст сообщение (рис. 2.1.3).
 |
Рис. 2.1.3 – Окно информирующее пользователя о ходе выполнения операции
Раздел «запуск измерений» представляет собой непосредственно проведение измерений. Кнопка «Тест АТС» позволяет проверить наличие измерителя абонентского шлейфа в ТЭЗе С-86 (К-86). В случае успешного теста выводится сообщение (рис. 2.1.4):
Рис. 2.1.4 – Окно информирующее пользователя о ходе выполнения операции
В противном случае появится сообщение (рис. 2.1.5):
Рис. 2.1.5 – Окно информирующее пользователя о ходе выполнения операции
Тест конкретного абонентского шлейфа – проводит измерение абонентского шлейфа по номеру указанному в поле «Тестировать номер». Тестировать можно как одиночного абонента, так и целую группу абонентов. Тест одного абонента занимает около минуты времени. Полученные результаты можно посмотреть в окне «Архив» (рис. 2.1.6).
В разделе «результаты» выводятся результаты последнего проведенного измерения, номер абонента, номер модуля МАЛ, номер абонентской линии, время и дата проведения измерения.
В разделе «критерии успешного прохождения теста» можно ввести значения, которые будут рассматриваться в качестве граничных при проведении теста абонентского шлейфа. Значения, выпадающие за указанные в этом разделе, подсвечиваются красным в окне «Архив».
В окне «Архив» (рис. 2.1.6) в табличном виде выводятся результаты проведенных измерений.
Таблица может быть:
· выведена на печать – кнопка «Подготовить файл для распечатки». Будет сформирован файл в формате RTF, который после можно будет открыть в программе, настроенной для этого формата по умолчанию – MS Word или WordPad.
· Очищена полностью – кнопка «Удалить все записи»
· Очищена выборочно – кнопка «Удалить выделенные». Удаляется одна или более выделенных строк.
· Отфильтрована по заданным параметрам – раздел «Выборка». Отметив галочку «Выбора» можно ввести необходимые критерии фильтрации и нажать кнопку «Применить».
 |

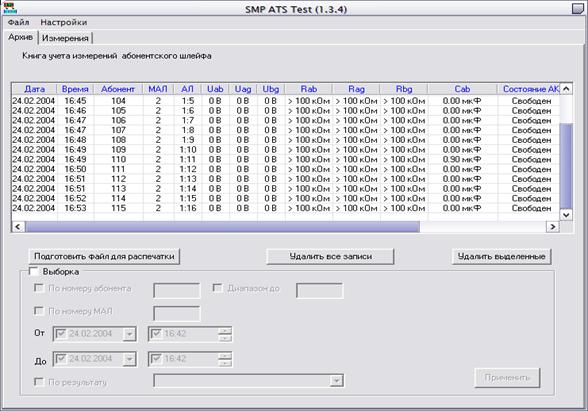

Рис. 2.1.6 – Окно «Архив» программы тестирования абонентского шлейфа
Для примера рассмотрим расшифровку одной строки приведенной в окне «Архив». Расшифровка рассмотрена для первой сверху строки рис.2.1.6.
Таблица 1.
Пример расшифровки результатов.
Графа | Параметр | Расшифровка |
Дата | 24.02.2004 | Дата проведения измерений |
Время | 16:45 | Время проведения измерений |
Абонент | 104 | Номер тестируемого абонента |
МАЛ | 2 | Номер модуля МАЛ |
АЛ | 1:5 | Номер платы к которой относится абонентская линия : номер абонентской линии на этой плате |
Uab | 0 В | Значение разности потенциалов между проводами А и В |
Uag | 0 В | Значение постоянного постороннего напряжения на проводе А |
Ubg | 0 В | Значение постоянного постороннего напряжения на проводе B |
Rab | >100 кОм | Сопротивление разомкнутого шлейфа между проводами А и В |
Rag | >100 кОм | Сопротивление изоляции провода А |
Rbg | >100 кОм | Сопротивление изоляции провода B |
Сab | 0.00 мкФ | Емкость абонентского шлейфа |
3. Задание
3.1 Ознакомиться с функционированием программы тестирования абонентского шлейфа SMPSubTest (краткие теоретические сведения)
3.2 Проверить работу программы тестирования SMPSubTest
4. Работа в лаборатории
4.1 Включить компьютер. Когда компьютер загрузится запустить программу SСomm из каталога М-200 с рабочего стола операционной системы MS Windows. Когда программа SСomm запустится на экране появится информационное окно (рис.4.1.1).
В случае успешной связи АТС М-200 с компьютером статус «ПРОБИВАНИЕ» изменится на статус «НОРМАЛЬНОЕ». В противном случае связь АТС М-200 с компьютером отсутствует и следует обратиться к преподавателю.
4.2 При успешной связи АТС М-200 с компьютером запустить программу SMPSubTest из каталога М-200 на рабочем столе операционной системы.
4.3 Произвести «тест АТС» в окне «Измерения» сначала при значении поля «номер модуля» равного единице, затем равного двум (рис. 2.1.1).
 |

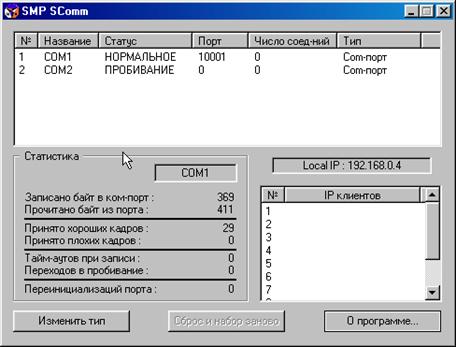

Рис. 4.1.1 – Информационное окно программы SComm
4.4 Протестировать несколько телефонных номеров для случаев:
а) абонент свободен
б) абонент занят
в) телефонный аппарат не подключен к линии
4.5 Перейти на окно «Архив» (рис. 2.1.6), подготовить файл для распечатки. Открыть файл output. rtf с помощью редактора MS Word из каталога М-200 и переписать полученные данные в тетрадь.
4.6 Провести анализ полученных результатов по примеру таблицы 1.
5. Содержание отчета
5.1 Цель работы
5.2 Задание
5.3 Назначение программы тестирования абонентского шлейфа
5.4 Результат тестирования абонентского шлейфа заданных номеров для разных случаев с приведением данных из файла распечатки (output. rtf)
5.5 Вывод о выполнении лабораторной работы
Вопросы для зачета
1. Назначение абонентского шлейфа
2. Назначение программы тестирования абонентского шлейфа
3. Состав системы тестирования абонентского шлейфа
4. Какие параметры позволяет измерять программа тестирования абонентского шлейфа
5. Назначение и состав окна «Измерения» программы тестирования абонентского шлейфа
6. Назначение и состав окна «Архив» программы тестирования абонентского шлейфа
7. Назначение параметров Uab и Uag в строке результатов измерений
8. Назначение параметров Ubg и Rag в строке результатов измерений
9. Назначение параметров Rag, Rbg и Сab в строке результатов измерений
10. Пояснить строку полученных результатов измерений
