ФАЗАГРАФ - прибор для оперативной оценки функционального состояния сердечнососудистой системы
В рамках Государственной научно-технической программы, Международным Научно-Учебным Центром Информационных Технологий и Систем НАН Украины и МОН Украины разработан и подготовлен к производству инструмент, позволяющий проводить оперативную оценку функционального состояния сердечнососудистой системы человека и выявления начальных признаков изменений в работе сердца.
Устройство ФАЗАГРАФ (рис.1) выполнено в виде приставки к персональному компьютеру (ноутбуку) и выполняет функцию микропроцессорного сенсора, который обеспечивает регистрации ЭКГ первого стандартного отведения и ввод оцифрованного сигнала в персональный компьютер. Для регистрации ЭКГ достаточно прикоснуться пальцами правой и левой рук к миниатюрным электродам, расположенным на передней панели.

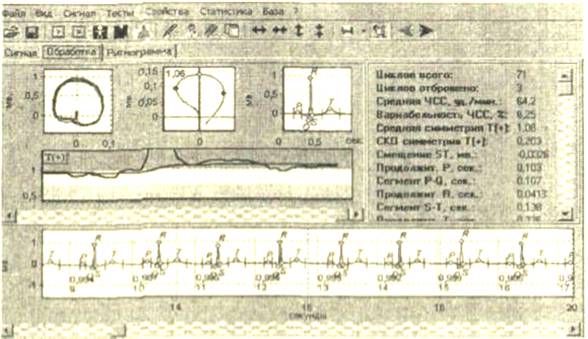

Технология основана на запатентованном методе анализа и интерпретации электрокардиограммы (ЭКГ) в фазовых координатах. Метод не имеет аналогов в мировой практике. Компьютерная программа реализует все стадии обработки сигнала (рис. 2), позволяя проводить детальный анализ признаков, традиционных для ЭКГ, и основных показателей вариабельности сердечного ритма.
Рисунок 2.

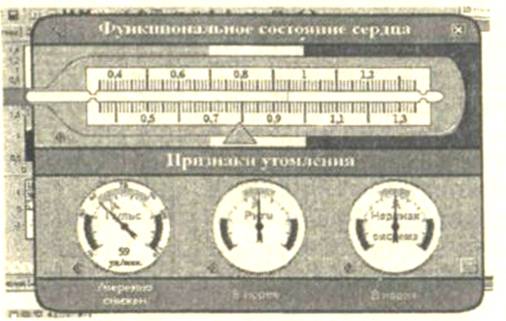

«Зеленой» - НОРМА, «Желтой» - УДОВЛЕТВОРИТЕЛЬНО, «Красной» - ВНИМАНИЕ, а также сопровождается голосовым сообщением. Такая интерпретация данных доступна любому человеку, поскольку она не требует каких-либо специальных медицинских знаний.
 |
Рисунок 3.

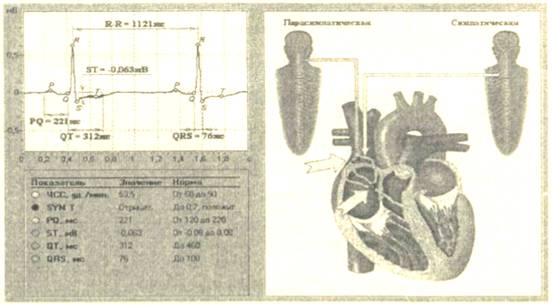

Предусмотрена возможность отображения более детальной информации в графическом и табличном виде (рис. 4).
Рисунок 4.
Ведется статистическая обработка накопленных данных. Для каждого пользователя постоянно уточняется «усредненная модель» его функционального состояния. Текущий результат тестирования сравнивается с «персональной» нормой и отображается в виде 5 градаций, сигнализирующих о стабильности функционального состояния либо о его ухудшении или улучшении.
Программа производит анализ динамики изменения показателей функционального состояния пациента и отображает в специальном окне результаты сравнения двух ЭКГ – текущей и ранее сохраненной. Существует возможность отображать динамику изменения любого показателя за весь период наблюдения.
Основные преимущества использования прибора ФАЗАГРАФ:
• удобство, простота использования, наглядность результатов;
• небольшое время обследования - до 1 мин;
• возможность использования непосредственно на рабочем месте.
•
Сфера применения прибора ФАЗАГРАФ достаточно широка - это:
• медицина труда - профилактика несчастных случаев на производстве (контроль самочувствия персонала, работающего в условиях повышенного риска, в том числе, водителей, диспетчеров, операторов и пр.);
• профилактическая медицина (массовые обследования для скрининга начальных признаков ишемической болезни сердца);
• амбулаторные обследования (поликлиники, диагностические центры, медицинская служба предприятий и пр.);
• реабилитационные центры (оценка эффективности процессов реабилитации);
• клиническая медицина (кардиологические отделения, кардиореанимация - для оптимизации процессов лечения больных с острым коронарным синдромом);
• домашняя медицина (самоконтроль в повседневной жизни и занятиях спортом, накопление данных для последующих консультаций с врачом).
Технические характеристики прибора:
• Метод регистрации электрокардиосигнала (ЭКГ) - биполярный с пальцевыми электродами;
• Диапазон напряжений ЭКГ: 0,03 до 5 мВ;
• Относительная ошибка при измерении ЭКГ в интервале 0,5 до 4 мВ: ± 7%;
• Относительная ошибка при измерении ЧСС (в интервале от 30 до 180 уд/мин): ±5%;
• Средняя наработка на отказ: 2000 часов;
• Габаритные размеры: 100x70x25 мм;
• Масса: 0,2 кг.
Прием заявок на приобретение прибора для регистрации и обработки ЭКС с пальцевыми электродами «Фазаграф», продажа приборов, установка и сопровождение программного обеспечения - МТОО «ВИТАС ЛТД», 03141 Украина, , к. 1
