Запасные части

ЗАПАСНЫЕ ЧАСТИ

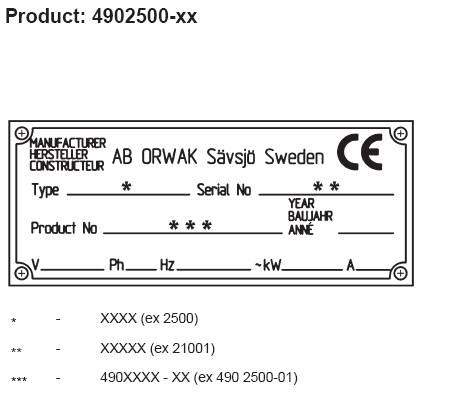

ВНИМАНИЕ! При заказе запасных частей всегда указывайте номер продукта, серийный номер, номер детали

2500

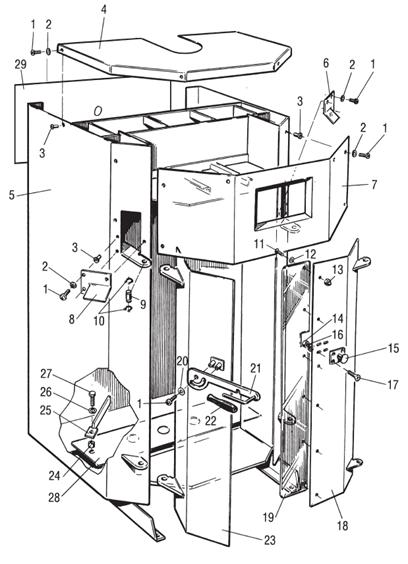

КАМЕРА

№ № детали Название

1 Болт / Screw

2 Шайба / Washer

3 Заклепочная гайка/

Rivet nut

4 Крышка / Cover

5 Корпус / Solid

6 Защит. устр-во, прав/

Protection, right

7 Передняя панель /

Front plate

8 Защит. устр-во, лев./

Protection, left

9 Ось / Axle

10 Зажим / Clip

11 Болт/Screw

12 Шайба / Washer

13 Гайка / Nut

14 Гайка / Nut

15 Запирающее устр-во/Locking guide

16 Шайба / Washer

17 Болт / Screw

18 Правая дверца / Door, right

19 Пластиковая пластина / Plastic plate

20 Шайба / Washer

21 Ручка / Handle

22 Ручка черная / Handle, black

23 Левая дверца / Door, left

24 Проставка / Spacer

25 Опорная стойка / Support

26 Шайба / Washer

27 Болт / Screw

28 Крышка / Cover

29 Защитная крышка / Protecting cover

2500

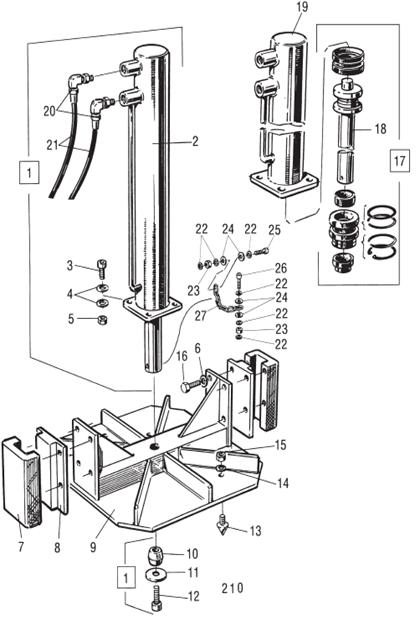

ПРЕСС

№ № детали Название

1 Цилиндр пресса в сборе / Press cylinder compl.

2 Цилиндр пресса / Press cylinder

3 Болт / Screw

4 Шайба / Washer

5 Гайка / Nut

6 Шайба / Washer

7 Скоба / Bracket

8 Вкладыш/ Bushing

9 Пластина пресса / Press plate

10 Прокладка /Spacer

11 Шайба / Washer

12 Болт / Screw

13 Мертвая точка / Dead centre

14 Шайба / Washer

15 Гайка / Nut

16 Болт / Screw

17 Набор прокладок / Gasket kit

18 Шток поршня / Piston rod

19 Труба цилиндра пресса /Press cylinder tube

20 Cоединительная муфта / Coupling

21 Гидравлический шланг /Hydraulic hose

22 Шайба / Washer

23 Гайка / Nut

24 Шайба / Washer

25 7252463-71 Болт / Screw

26 7252459-51 Болт / Screw

27 Защитное устройство / Safety device

2500

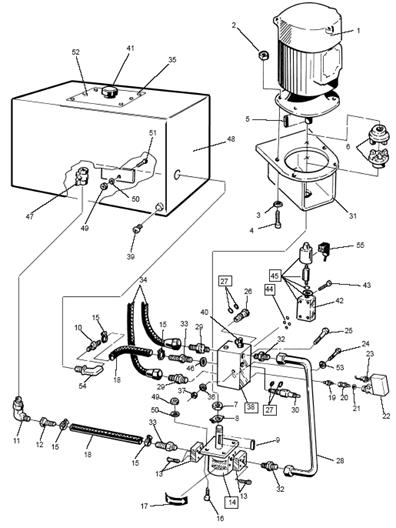

ГИДРАВЛИЧЕСКАЯ СИСТЕМА

№ № детали Название

1 Электродвигатель / Electrical motor

Электродвигатель / Electrical motor

2 Гайка / Nut

3 Шайба / Washer

4 Болт / Screw

5 Клин / Wedge

6 Соединение / Coupling

7 Гайка / Nut

8 Шайба / Washer

9 Клин / Wedge

10 Соединение/ Coupling

11 Соединение / Coupling

12 Соединение / Coupling

13 Переходник / Adapter

14 Насос / Pump

15 Зажим шланга / Hose clip

16 Болт / Screw

17 Стрелка / Arrow

18 Шланг / Hose

19 Соединение / Coupling

20 Соединение / Coupling

21 Шайба/ Washer

22 Регулятор давления /Pressure governor

23 Кожух провода/ Cable housing

24 Болт / Screw

25 Болт / Screw

26 Клапан / Valve

27 Уплотнительное кольцо / O-ring

28 Труба / Tube

29 Соединение / Coupling

30 Клапан / Valve

31 Основание / Assy

32 Соединение / Coupling

33 Соединение / Coupling

34 Гидравлический шланг / Hydraulic hose

35 Болт / Screw

36 Шайба / Washer

37 Гайка / Nut

38 Адаптер в сборе / Adapter, complete

39 Пробка / Plug

40 Наконечник манометра / Manometer outlet

41 Воздушный фильтр / Air filter

42 Распределительный клапан в сборе/ Dir. Valve compl.

43 Болт / Screw

44 Уплотнительное кольцо / O-ring

45 Магнит / Magnet

46 Шайба / Washer

47 Шаровой клапан/ Ball valve

48 Резервуар / Tank

49 Гайка / Nut

50 Шайба / Washer

51 Болт / Screw

52 Крышка / Lock

53 Шайба / Washer

54 Соединение / Coupling

55 Контакт / Contact

2500

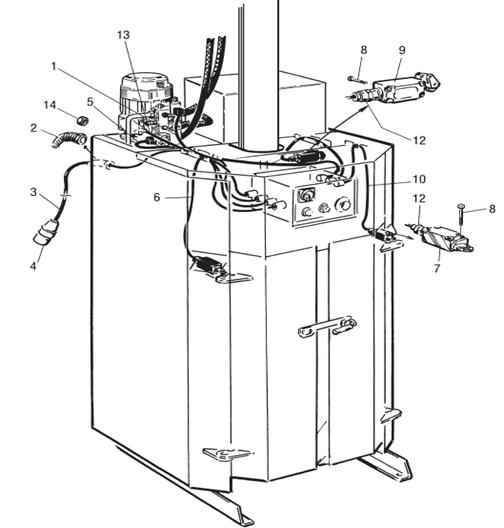

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА

№ № детали Название

1.  Провод / Cable

2.  Кожух провода / Cable housing

3 Провод / Cable

4 A Штекер /Plug Зх400В

В Штекер / Plug 3х220В

5 Провод / Cable

6 Провод / Cable

7 Выключатель / Switch

8 Болт / Screw

9 Выключатель / Switch

10 Провод / Cable

11 Провод / Cable

12 Кожух провода / Cable housing

13 Провод / Cable

14 Гайка / Nut

Относится к продукту №: А

В

2500

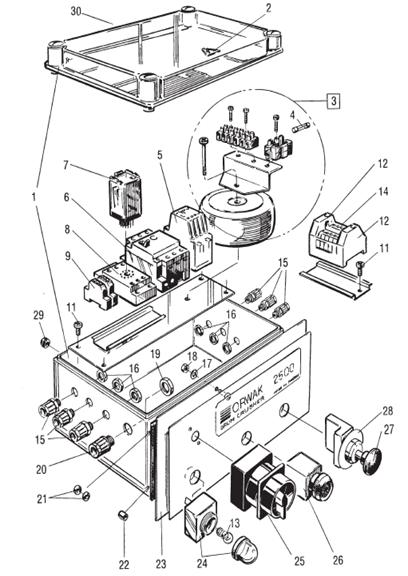

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА

№ № детали Название

1 Корпус с крышкой / Box incl. Cover

2 Этикетка /Label

3 A Трансформатор

400 / 415 В

В Трансформатор

200 / 4208 В

4 Предохранитель/

Fuse

5 A Реле / Relay

C Реле / Relay

6 A Защит. устр-во двигателя / Motor

protection

B Защит. устр-во двигателя / Motor

protection

7 Реле / Relay

8 Изолирующее основание / Base

9 Соединение / Connection

10 Пластина / Plate

11 Болт / Screw

12 Держатель /

End retainer

13 Лампочка / Bulb

14 Клеммная колодка / Terminal block

15 Кожух провода /

Cable housing

16 Гайка / Nut

17 Шайба / Washer

18 Гайка / Nut

19 Гайка / Nut

20 Кожух провода

21 Прокладка / Spacer

22 Прокладка / Spacer

23 Панель управления / Operating panel

24 Патрон лампы, зеленый / Lamp socket, green

25 Основной выключатель / Main switch

26 Кнопка пуска / Start button compl

27 Кнопка аварийной остановки / Emergency stop

28 Наклейка ав. ост. / Label em. Stop

29 Резиновый чехол / Rubber casing

30 Крышка / Cover

Относится к продукту №: А

В

C
