2526 артикул

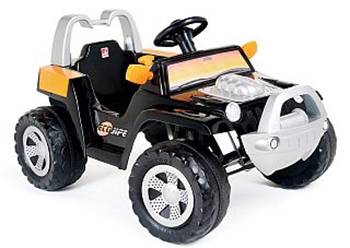

Машина аккумуляторная для катания детей

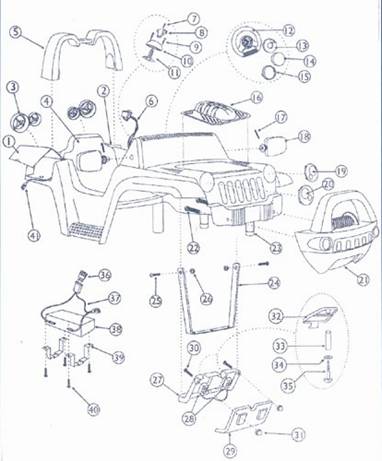

Детали:
 |
1. Правая крышка
2.
Левая крышка
3. Задние фары
4. Корпус
5. Спинка
6. Зажигание и провод
7. Болт для ручки рычага привода
8. Ручка рычага привода
9. Болт для коробки передач
10. Коробка передач
11. Рычаг привода
12. Руль
13. Отсек для звонка
14. Крышка отсека
15. Звонок
16. Мотор
17. Штифт
18. Зеркала заднего вида
19. Левая передняя фара
20. Правая передняя фара
21. Передний бампер
22. Болт для переднего бампера
23. Крепления для корпуса
24. Рама педальной системы
25. Болт для рамы педальной системы
26. Гайка для рамы педальной системы
27. Педальная система
28. Ключ акселератора
29. Нижняя крышка педальной системы
30. Болт для педальной системы
31. Гайка для педальной системы
32. Педаль
33. Колпачок на болт для педали
34. Шайба на болт для педали
35. Болт для педали
36. Предохранитель
37. Провод для батареи

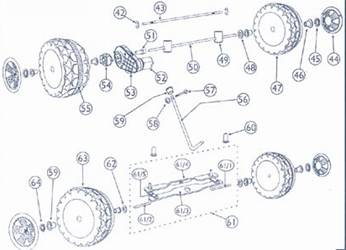

38. Батарея
39. Скобка для фиксации батареи
40. Болт для скобки
41. Главный провод питания
42. Удерживающая шайба
43. Распорка
44. Втулка колеса
45. Шайба 7/16”
46. Втулка 7/16”
47. Заднее колесо
48. Шайба 7/16”
49. Ось заднего подшипника
50. Задний подшипник
51. Втулка механической коробки
52. Электромотор
53. Механическая коробка
54. Сцепление
55. Покрытие против скольжения
56. Управляющий рычаг
57. Болт для управляющего рычага
58. Гайка для управляющего рычага
59. Шайба
60. Шайба на передний подшипник
61. Набор управления
61/1. Левый передний подшипник
61/2. Правый передний подшипник
61/3. Рычаг управления
61/4. Проводник управляющего рычага
61/5. Скобка для рычага управления
62. Шайба 3/8”
63. Переднее колесо
64. Удерживающая шайба 3/8”
Сборка:
1. Управляющий рычаг
Вставьте управляющий рычаг в корпус снизу вверх через отверстие проводника рычага и втулку корпуса.
2.
Руль управления
Снимите гайку и шуруп с оси управления. Вставьте руль в отверстие и закрепите отверткой шуруп и гайку.
3. Зеркала заднего вида
Вставьте зеркала в боковые отверстия. Закрепите один конец штифтом.
4.
Передний бампер
На этой части есть два отверстия с нарезкой. Расположите их напротив держателей на корпусе машины и закрепите их болтами.
5.
 |
Спинка
Вставьте спинку в отверстия на задней части корпуса и нажмите до фиксации.
Управление:
Чтобы начать использование:
Откройте правую крышку, в ней находятся вилки главного провода и провода от батареи. Они разъединены. Чтобы включить машину, соедините их.
Для безопасности детей, чтобы начать использование машины, нужно нажать одновременно обе педали. Если нажимать только одну педаль, машина не включится.
 |
Движение вперед/назад:
Переместите рычаг привода вперед – машина будет двигаться вперед.
Переместите рычаг привода назад – машина будет двигаться назад.
Чтобы машина начала двигаться, нажмите педаль.
Не переключайте рычаг привода во время движения машины.
 |
Батареи:
Предупреждение:
Зарядка должна производиться взрослыми. Если во время первого использования машина едет слишком медленно, поставьте батарею на зарядку (12 часов). Если подача энергии не стабильна, батарея не зарядится, что может привести к снижению длительности использования.
Зарядник следует регулярно проверять на наличие повреждений. При наличии повреждений не используйте его до починки или замены.
Чтобы зарядить батарею, откройте правую крышку, отсоедините вилку провода батареи с красным концом, соедините их с вилкой зарядника. Подключите зарядник к розетке.
Не подключайте к розетке вилки провода и коннектора зарядника.
Дополнение:
- Чтобы отсоединить вилку не тяните за провода.
- Не допускайте короткого замыкания.
Замена предохранителя:
А – разъем для предохранителя
В – предохранитель
Примечание: в комплект входит запасной предохранитель.
Замена батареек:
Батарея находится под сиденьем. Чтобы вынуть ее отсоедините два входа, отвинтите две подвески и замените батарею. Затем поместите подвески и входы в исходное состояние и закрутите болты.
Предупреждение: Не используйте неподходящие источники питания.
Вставьте батарейки, как показано на картинке. Не теряйте гнездо. Всегда закрывайте крышку.
Не путайте входы. На входах имеются защитные гильзы.
Используйте только предохранитель на 25А.
Рекомендации к использованию:
- Игра должна происходить только под родительским присмотром.
- Не играйте рядом с лестницами, на наклонных поверхностях, поблизости от водоемов.
- Не оставляйте машину под дождем или прямыми солнечными лучами.
- Не допускайте перегрузки. Машина выдерживает только одного ребенка.
- Всегда закрывайте гнездо.
Время использования машины на ровной поверхности составляет 2 часа при весе ребенка 30 кг.
Регулярное использование снижает срок действия батареи.
Заряжайте батарею, когда заметите снижение скорости машины.
Предупреждение:
- Не разряжайте батарею полностью. Если это случилось, поставьте батарею на полную зарядку (12-14 часов).
- Не переключайте рычаг привода до полной остановки машины. Это может привести к повреждению механизма.
- Перед длительным перерывом в использовании, зарядите батареи полностью, а затем подзаряжайте их каждые 3 месяца.
- Используйте только специальное зарядное устройство.
- Не используйте больше одного рекомендуемого источника зарядки.
Зарядка батареи:
Зарядка должна производиться в хорошо проветриваемом помещении.
Предупреждение:
Зарядка должна производиться взрослыми.
Не вскрывайте батарейки, не допускайте попадания электролита в глаза, на кожу или одежду.
При несчастном случае:
При попадании электролита в глаза или на кожу, обильно промойте место попадания водой и обратитесь к медицинской помощи. При попадании запаха в легкие, выпейте воды или молока и обратитесь к мед. помощи.
Уход за машиной:
- Не погружайте машину в воду. Для мойки используйте влажную тряпку.
- Не используйте алкоголь или растворитель.
Техническая специфика:
Вес машины: 12 кг
Максимальная длительность работы батареек: 2 часа
Используйте на ровной площадке.
Не играйте до полной разрядки батареи.
Максимальная нагрузка: 30 кг
Рекомендуемый возраст: 3-8 лет
Скорость: 4 км/ч
Батарея: 1 шт., 6V 12A/h
Время зарядки: в среднем 12 часов
Акселератор: с педалями
Предохранитель: 25А
Зарядник: 127/220 AC на входе, 6.75М 800mA на выходе.
Неполадки:
А – Если машина не работает:
1. Проверьте зарядку батареи
2. Проверьте предохранитель, замените, если необходимо
3. Проверьте, подключен ли красный вход батареи (под сиденьем)
4. Проверьте, хорошо ли подключены электрические части
В – Если машина едет медленно:
1. Батарея разряжена, длительность зарядки 12-14 часов
2. Если машина едет медленно при полностью заряженной батарее, обратитесь в сервисный центр.
