Болты с шестигранной головкой (стр. 1 )

Группа Г31

БОЛТЫ С ШЕСТИГРАННОЙ ГОЛОВКОЙ ГОСТ

КЛАССА ТОЧНОСТИ В 7798-70*

Конструкция и размеры

Hexagon bolts, product grade В.

Construction and dimensions

ОКПВзамен ГОСТ 7798—62



Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 4 марта

1970 г. № 000 срок введения установлен с 01.01.72

Проверен в 1985 г. Постановлением Госстандарта от 28.03.85 № 000 срок действия продлен до 01.01.96

1. Настоящий стандарт распространяется на болты с шестигранной головкой класса точности В с диаметром резьбы от 6 до 48 мм.

Стандарт полностью соответствует СТ СЭВ 4728—84.

(Измененная редакция, Изм. № 4).

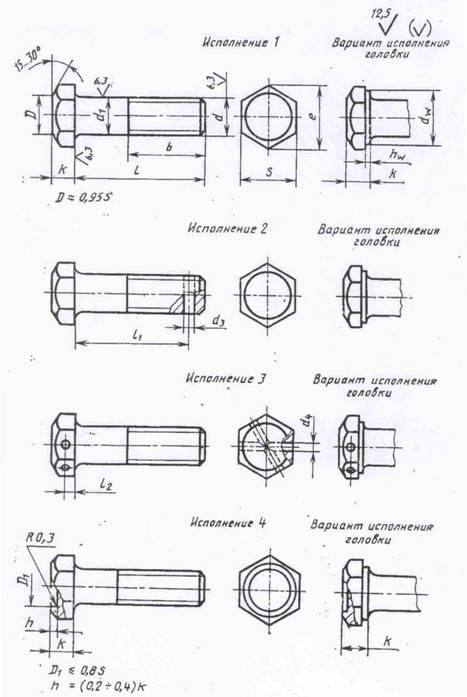

2. Конструкция и размеры болтов должны соответствовать указанным на чертеже и в табл. 1 и 2.

(Измененная редакция, Изм. № 2, 3, 4).

3.Резьба по ГОСТ 24705—81. Сбег и недорез резьбы — по ГОСТ 10549—80.

(Измененная редакция, Изм. № 4).

3а. Радиус под головкой — по ГОСТ 24670—81.

3б. Не установленные настоящим стандартом допуски размеров, отклонений формы и расположения поверхностей и методы контроля—по ГОСТ 1759.1—82.

3в. Допустимые дефекты поверхности болтов и методы конт­роля—по ГОСТ 1759.2--82.

3а, 3б, 3в. (Введены дополнительно, Изм. № 4).

4. (Исключен, Изм. № 4).

5. Варианты исполнения головки устанавливает изготовитель.

5а. Допускается изготавливать болты с диаметром гладкой части стержня d1 приблизительно равным среднему диаметру резьбы.

(Введен дополнительно, Изм. № 3).

6. Технические требования по ГОСТ 1759—70.

7. (Исключен, Изм. № 2).

8. Масса болтов указана в приложении 1.

9. (Исключен, Изм. № 4).

мм Таблица1

Номинальный диаметр резьбы d	6	8	10	12	(14)	16	(18)	20	(22)	24	(27)	30	36	42	48
Шаг резьбы	Крупный	1	1,25	1,5	1,75	2	2	2,5	2,5	2,5	3	3	3,5	4	4,5	5
Мелкий	-	1	1,25	1,25	1,5	1,5	1,5	1,5	1,5	2	2	2	3	3	3
Диаметр стержня d1	6	8	10	12	14	16	18	20	22	24	27	30	36	42	48
Размер под ключ* S	10	13	17	19	22	24	27	30	32	36	41	46	55	65	75
Высота головки k	4,0	5,3	6,4	7,5	8,8	10,0	12,0	12,5	14,0	15,0	17,0	18,7	22,5	26,0	30,0
Диаметр описан­ной окружности е, не менее	10,9	14,2	18,7	20,9	24,0	26,2	29,6	33,0	35,0	39,6	45,2	50,9	60,8	71,3	82,6
dw, не менее	8,7	11,5	15,5	17,2	20,1	22,0	24,8	27,7	29,5	33,2	38,0	42,7	51,1	59,9	69,4
hw	не менее	0,15	0,20	0,25
не более	0,6	0,8
Диаметр отвер­стия в стержне d3	1,6	2,0	2,5	3,2	4,0	5,0	6,3	8,0
Диаметр отвер­стия в головке d4 (пред. откл. Н15)	2,0	2,5	3,2	4,0	5,0
Расстояние от опорной поверхно­сти до оси отвер­стия в головке l2 (пред. откл. jsl5)	2,0	2,8	3,5	4,0	4,5	5,0	6,0	6,5	7,0	7,5	8,5	9,5	11,5	13,0	15,0

Примечание: Размеры болтов, заключенные в скобки, применять не рекомендуется.

Длина болта l	Длина резьбы b и расстояние от оперной номинальном диаметре резьбы d (знаком X
6	8	10	11	12	(14)	6
l1	b	l1	b	l1	b	l1	b	l1	b	l1	b
8	—	X	—	X	—	—	—	—	—	—	—	—
10	—	X	—	X	—	X	—	—	—	—	—	—
12	—	X	—	X	—	X	—	—	—	—	—	—
14	10	X	—	X	—	X	—	X	—	—	—	—
16	12	X	12	X	—	X	—	X	—	X	—	—
(18)	14	X	14	X	14	X	—	X	—	X	—	X
20	16	X	16	X	16	X	15	X	—	X	—	X
(22)	18	18	18	X	18	X	17	X	17	X	—	X
25	21	18	21	X	21	X	20	X	20	X	19	X
(28)	24	18	24	22	24	X	23	X	23	X	22	X
30	26	18	26	22	26	X	25	X	25	X	24	X
(32)	28	18	28	22	28	26	27	X	27	X	26	X
35	31	18	31	22	31	26	30	30	30	X	29	X
(38)	34	18	34	22	34	26	33	30	33	X	32	X
40	36	18	36	22	36	26	35	30	35	34	34	X
45	41	18	41	22	41	26	40	30	40	34	39	38
50	46	18	46	22	46	26	45	30	45	34	44	38
55	51	18	51	22	51	26	50	30	50	34	49	38
60	56	18	56	22	56	26	55	30	55	34	54	38
65	61	18	61	22	61	26	60	30	60	34	59	38
70	66	18	66	22	66	26	65	30	65	34	64	38
75	71	18	71	22	71	26	70	30	70	34	69	38
80	76	18	76	22	76	26	75	30	75	34	74	38
(85)	81	18	81	22	81	26	80	30	80	34	79	38
90	86	18	86	22	86	26	85	30	85	34	84	38
(95)	—	—	91	22	91	26	90	30	90	34	89	38
100	—	—	96	22	96	26	95	30	95	34	94	38
(105)	—	—	—	—	101	26	100	30	100	34	99	38
