Принципиальное описание применения несъемной опалубки производства.
Плиты теплоизоляционные из вспененного полистирола производства для строительства выпускаются двух направлений:
- несъемная опалубка;
- плиты универсальные (ПУТ).
Несъемная опалубка является блочной опалубочной структурой, образованной на основе пенополистирола используемой в качестве постоянной изолирующей опалубки при возведении монолитных железобетонных стен толщиной 130 мм.
|
Основным элементом опалубки является модуль стеновой рядовой, состоящий из двух панелей изготовленных из вспененного полистирола, соединенных между собой семью соединительными элементами (связями) из ударопрочного полистирола (стиропора). Модуль стеновой рядовой в зависимости от толщины панелей выпускается двух размеров по толщине стены 300мм и 250мм.
Основные геометрические размеры модуля, мм:
- длина модуля – 1200;
- высота модуля – 250;
- толщина модуля – 300 или 250.
Панели, образующие объемный модуль, имеют толщину 60 и 110 мм и удерживаются между собой с помощью жестких соединительных элементов (связей), устанавливаемых по четыре сверху модуля и по три снизу модуля с шагом между собой 400 мм, с образованием плоскости между ними.
|
|
Кроме модулей стеновых рядовых в несъемной опалубке предусмотрено применение дополнительных элементов, предназначенных для расширения функциональных возможностей несъёмной опалубки.
|
|
|
Крепление модулей друг с другом осуществляется при помощи механизма их фиксации по торцевым граням пенополистирольных панелей (стенок) блоков, а также по их верхним и нижним граням.
Данный механизм выполнен по принципу разъемных точечных пазогребневых соединений, где верхние поверхности панелей имеют выступы, нижние поверхности имеют аналогичные по размеру и месту расположения полости и обеспечивает плотную укладку модулей в рядах, сцеплению рядов между собой и предотвращает утечку укладываемого бетона.
Фото 10. Пазогребневое соединение. Фото 11. Пазогребневое соединение.
Фото 12. Соединение панелей в модуль
Плиты универсальные (ПУТ) выпускаются марок: 15,20,25,30,35,40,45,50 с коэффициентом теплопроводности 0,030 Вт/мК.
Основные геометрические размеры, мм:
- длина плиты – 1000;
- ширина плиты – 500;
- толщина плиты – 50 или 100.
|
Плиты ПУТ незаменимы для утепления и звукоизоляции зданий любого назначения и обладают всеми уникальными свойствами, присущими материалам из вспененного полистирола.
Показатели физико - механических свойств плит теплоизоляционных из вспененного полистирола (несъемная опалубка):
– Средняя плотность - 28 кг/мЗ.
– Продолжительность самостоятельного горения – 0 сек.
– Температура дымовых газов – 98 оС.
– Теплопроводность – 0,035 Вт/мК.
– Водопоглощение - не более 1,6%.
– Предел прочности при изгибе – не менее 0,37 МПа.
– Предел прочности при сжатии – не менее 0,19 МПа.
– Долговечность - более 100 лет (по результатам лабораторных испытаний в Германии).
Вспененный полистирол стоек к биологическому разрушению и воздействию большинства химических реагентов, не является питательной средой для микроорганизмов, насекомых и грызунов, поэтому не имеет ограничений по сроку годности.
Вспененный полистирол водо - и морозостоек. Его отличает стабильность технических характеристик во времени, что важно при эксплуатации в климатических условиях с частыми низкими температурами или большими перепадами температур.
Технические отверстия и штробы для коммуникаций, систем кондиционирования, вентиляции и т. д. выполняется обычной узкой ножовкой или другим режущим инструментом.
При устройстве сквозных технологических отверстий в стене, отверстия вырезаются в пенополистироле до заливки бетона, и в полученное отверстие устанавливается патрубок (гильза) нужного диаметра.

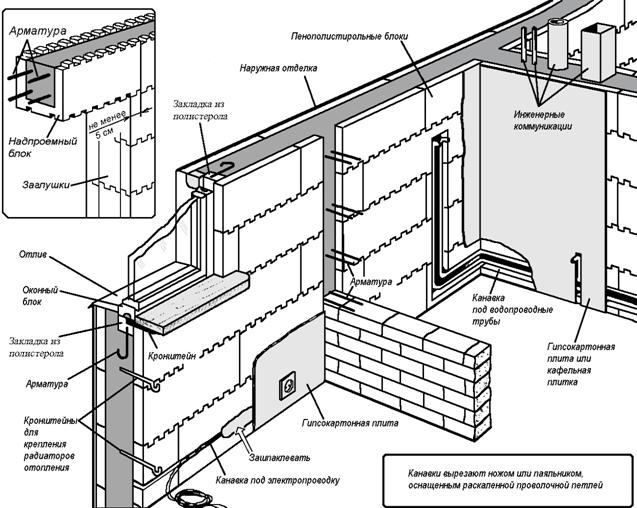

Рис. 7. Обеспечение устройства внутренних коммуникаций выполняется по рабочим проекта
