Мастики клеящие каучуковые

МАСТИКИ КЛЕЯЩИЕ КАУЧУКОВЫЕ

Требования к качеству, техническим характеристикам товара, требования к его безопасности, требования к функциональным характеристикам (потребительским свойствам) товара, к размерам и другие показатели
Перечень требований (наименование показателя, значения, параметра)	Показатель, значение, параметр

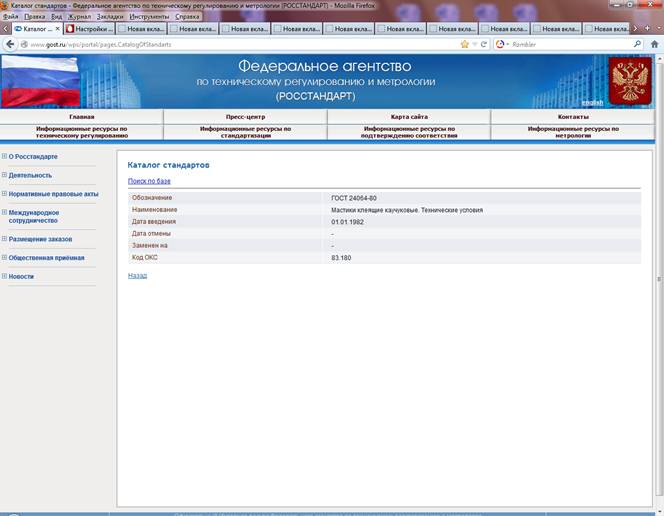

Качество, характеристики и другие требования к мастике	Соответствие ГОСТ Мастики клеящие каучуковые
Область применения	Предназначаются для приклеивания поливинилхлоридных и резиновых рулонных и плиточных покрытий полов, нитролинолеума, паркета, а также профильных погонажных изделий и уплотняющих герметизирующих прокладок
Марки мастики	КН-2; КН-3
Категория качества	Высшая или I (устанавливается в случае необходимости)

ПРИЛОЖЕНИЕ К ТАБЛИЦЕ

Марка мастики выбирается в зависимости от области ее применения:

Марка мастики	Содержание хлоропренового каучука, %	Область применения
КН-2	18,0-22,0	Для приклеивания резинового линолеума и резиновых плиток, герметизирующих уплотняющих прокладок
КН-3	11,0-14,0	Для приклеивания поливинилхлоридного линолеума, резиновых покрытий с пористым слоем, нитролинолеума, паркета, профильных погонажных изделий

Пример условного обозначения клеящей каучуковой мастики марки КН-2:

Мастика клеящая каучуковая КН-2 ГОСТ

В соответствии с ГОСТ «Мастики клеящие каучуковые» заказчиком устанавливается марка мастики с учетом области применения и требуемых физико-химических показателей, приведенных в таблице. Качество, характеристики и другие требования к мастике клеящей каучуковой - в соответствии с ГОСТ Мастики клеящие каучуковые. Возможно указание дополнительного требования в отношении категории качества.

Таблица

Наименование показателя	Норма для мастики марки
КН-2	КН-3
высшей категории качества	I категории качества	высшей категории качества	I категории качества
Прочность соединения между бетонным основанием и приклеиваемым материалом (клеящая способность), МПа (кгс/см2), не менее:
через 24 ч после склеивания образцов	0,15 (1,50)	0,12 (1,20)	0,22 (2,20)	0,14 (1,40)
через 72 ч после склеивания образцов	0,28 (2,80)	0,24 (2,40)	0,32 (3,20)	0,30 (3,00)
Вязкость на ротационном экспресс-вискозиметре ЭВ-3, Па·с (Пз)
Содержание летучих компонентов по массе, %, не более	45	60	45	50
