Лабораторная работа №11
Определение удобоукладываемости бетонной смеси.
Удобоукладываемость характеризует способность бетонной смеси заполнять форму бетонируемого изделия и уплотняться в ней под действием силы тяжести или внешних механических воздействий. Это свойство бетонной смеси оценивают подвижностью и жесткостью.
Подвижность бетонной смеси характеризуется, измеряемой в см величиной осадки конуса.
По степени подвижности бетонной смеси подразделяют на малоподвижные, с осадкой конуса 1-3см, подвижные 4-15см, и литые более 15см.
Жесткость бетонной смеси характеризуется временем вибрации (в секундах), необходимым для выравнивания и уплотнения, предварительно отформованного конуса бетонной смеси, в приборе для определения жидкости.
По степени жесткости бетонную смесь разделяют на:
· особо жесткие, характеризующие жесткость более 200 сек;
· жесткие - 30-200 сек;
· малоподвижные - 15-25 сек.
Лабораторное оборудование.
Технические весы, стандартный конус, технический вискозиметр или куб 200*200*200, металлическая линейка, секундомер, формы для изготовления образцов, виброплощадка лабораторная, штыковки, конус стандартный для определения подвижности бетона.
Ход работы.
Определение подвижности бетонной смеси.
Конус устанавливают на гладкий мет3ллический лист, заполняют его бетонной смесью через воронку в три слоя одинаковой высоты. Каждый слой уплотняют штыкованием металлическим стержнем 25 раз.
Конус во время наполнения - и штыкования должен быть вплотную прижат к листу.
Излишек бетонной смеси срезают и заглаживают поверхность. Конус плавно поднимают вертикально вверх и ставят рядом с отформованной смесью.
Осадку конуса определяют, укладывая металлическую линейку ребром наверх конуса и, измеряя расстояние от нижней грани линейки до верха бетонной смеси, с точностью до 0,5 см..
Если ОК не соответствует заданной, корректируют состав бетонной смеси, увеличивая на 5-10% расход цемента и воды (если ОК меньше заданной)
или заполнителей (в противном случае), не изменяя соотношения Ц/В и П/Щ.
Конус стандартный для определения подвижности бетона.
Таблица 20. Результаты испытаний.
Состав бетонной смеси, кг. | ОК (среднее из двух определений) | Добавлено, кг. | ОК, см. | Добавлено, кг. | ОК, см. | Окончательный состав бетонной смеси, кг. |
Ц= | ||||||
Щ= | ||||||
П= | ||||||
В= |
Определение жесткости бетонной смеси.

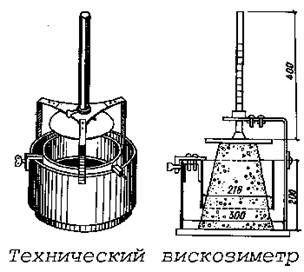

Жесткость бетонной смеси определяют техническим вискозиметром или
упрощенным способом и тогда результат определения умножают на 1,5.
Конуса технического вискозиметра установленного на вибростолике, заполняют бетонной смесью в три приема со штыкованием и вибрированием в течение 5-30 сек до появления из-под него цементного клея. Снимают насадку, выравнивают поверхность смеси.
На поверхность смеси опускают штангу с диском, отпускают крепящий ее винт, включают вибростол и одновременно пускают секундомер.
Вибрирование продолжают до тех пор, пока риска на штаге совпадет с верхней плоскостью головки штатива. Время в секундах от начала вибрации до совпадения риски характеризует жесткость бетонной смеси. Так определяют жесткость, если наибольшая крупность щебня не более 40мм.
Если щебень более крупный принимают упрощенный способ. На вибростолике устанавливают форму куба размером 200Х200Х200 мм, в нее вставляют стандартный конус и заполняют его бетонной смесью в три приема со штыкованием. Поверхность смеси выравнивают, снимают конус, включают вибростол, секундомер. Когда поверхность бетонной смеси в форме станет горизонтальной, останавливают секундомер и прекращают вибрацию.
Значение жесткости считают, как среднее арифметическое из двух определений, если они отличаются не более, чем на 20%
Формы для изготовления образцов бетона
Таблица 21. Результаты испытаний:
Подвижность смеси, см. | Жесткость | , сек. | Средняя величина жёсткости, сек. |
1 определение | 2 определение | ||
 |
· Подпись студента
· Подпись преподавателя
· Дата проведения работы
