Технические условия размещения и крепления грузов в вагонах и контейнерах
Глава 10.
Размещение и крепление длинномерных грузов
Раздел 3. Размещение и крепление универсальных крупнотоннажных контейнеров на универсальных и специализированных платформах
3.1. На специализированной платформе, имеющей базу 9294 мм либо 9720 мм, размещают два контейнера 1СС или (и) 1С торцовыми дверями друг к другу или один контейнер типоразмеров 1АА, 1А. При установке двух груженых контейнеров типоразмеров 1СС и 1С разница их масс брутто не должна превышать 13,5 т.
Контейнеры размещают на платформе так, чтобы упорные головки, предварительно приведенные в рабочее (вертикальное) положение, вошли в отверстия фитингов, расположенные в основании контейнеров (рис. 11 настоящей главы).
Ответственный за погрузку работник обязан после установки контейнеров на платформу проверить через боковые отверстия фитингов правильность положения ее упорных головок.
Рис. 11.
1 - контейнер; 2 - фитинг; 3 - упорная головка; 4 рама платформы (один контейнер условно не показан)
3.2. На специализированных платформах, имеющих базумм,мм,мм, крупнотоннажные контейнеры размещают следующими способами.
3.2.1. Три контейнера типоразмеров 1СС, 1С в любом сочетании размещают торцовыми дверями друг к другу (рис. 12 настоящей главы).
Рис.12.
1 - контейнер; 2 - фитинги
При погрузке трех груженых контейнеров в середине размещают контейнер с наибольшей массой брутто. При этом разница масс брутто крайних контейнеров не должна превышать 12 т. При погрузке на одну платформу порожних и груженых контейнеров их размещение на платформах допускается следующими способами:
- один порожний контейнер устанавливают между двумя гружеными контейнерами. При этом разница в массе брутто груженых контейнеров не должна превышать 11,5 т;
- один груженый контейнер устанавливают между двумя порожними контейнерами.
3.2.2. Два контейнера типоразмеров 1СС, 1С размещают в середине платформы торцовыми дверями друг к другу (рис. 13 настоящей главы).
При этом разница масс брутто контейнеров не должна превышать 13,5 т.
3.2.3. Один контейнер типоразмеров 1АА, 1А и один контейнер типоразмеров 1СС, 1С размещают в соответствии со схемой (рис. 14 настоящей главы).
При этом сочетание масс брутто контейнеров должно соответствовать данным таблицы 1 настоящей главы.

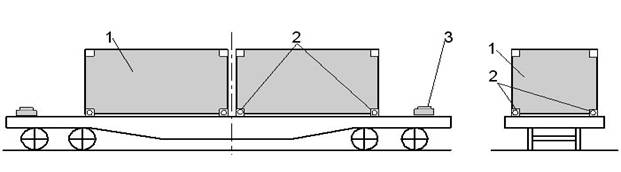

Рис.13.
1 - контейнер; 2 - фитинги; 3 - упорная головка
Рис.14.
1 - контейнер; 2 - фитинги
3.2.4. Один контейнер типоразмеров 1АА, 1А размещают в середине платформы (рис. 15 настоящей главы).
3.3. Груженые контейнеры типоразмера 1СС или 1С на универсальных платформах, имеющих внутреннюю длинумм, размещают в следующем порядке.

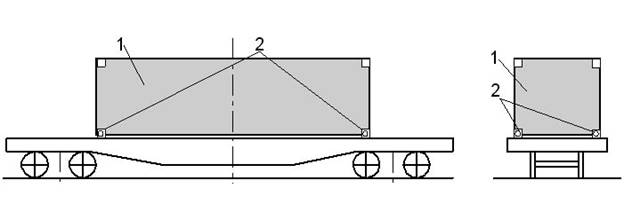

Рис. 15.
1 - контейнер; 2 - фитинги; 3 - упорная головка
В поперечной плоскости симметрии на пол платформы укладывают поперечный брусок 2 длиной 2450 мм (рис. 16 настоящей главы).

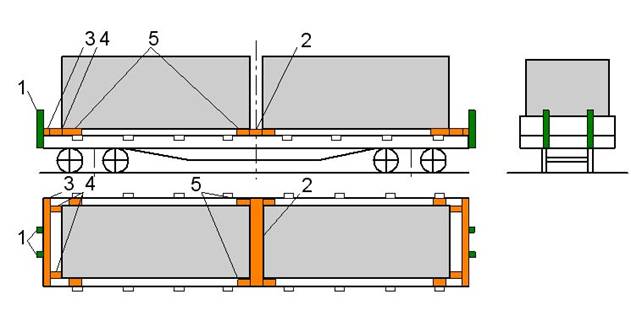

Рис. 16.
1 - стойка; 2, 3 - поперечные бруски; 4, 5 - распорные бруски
Брусок крепят к полу 24 гвоздями в летний период и 32 гвоздями в зимний период. Вплотную к бруску 2 размещают дверями друг к другу два контейнера. Вплотную к торцовым бортам платформы укладывают и крепят к полу восемью гвоздями каждый поперечные бруски 3 длиной, равной внутренней ширине платформы. В распор между брусками 3 и фитингами контейнеров укладывают и крепят к полу платформы четырьмя гвоздями каждый по два распорных бруска 4. Длина распорных брусков уточняется по месту. Торцовые борта платформы подкрепляют короткими стойками в соответствии с требованиями главы 1 настоящих ТУ.
От поперечных смещений каждый контейнер закрепляют с помощью четырех распорных брусков 5 длиной не менее 400 мм. Бруски устанавливают в распор между боковыми стенками контейнера и боковыми бортами платформы, прибивая к полу платформы тремя гвоздями каждый.
Поперечное сечение брусков, применяемых для крепления контейнеров, должно быть не менее 60х 125 мм (высота х ширина); диаметр гвоздей - 6 мм, длина гвоздей - в соответствии с требованиями главы 1 настоящих ТУ.
Допускается взамен распорных брусков 5 крепить каждый контейнер четырьмя растяжками из проволоки диаметром 6 мм: при массе брутто контейнера до 10 т - в две нити каждая; при массе брутто до 24 т - в четыре нити (рис. 17 настоящей главы).
Растяжки увязывают за вторые и четвертые скобы платформы и верхние фитинги контейнера.
Допускается использовать взамен проволочных растяжек многооборотные крепежные устройства, надежность которых должна быть подтверждена в порядке, предусмотренном главой 1 настоящих ТУ для разработки технических условий размещения и крепления груза. Ответственным за техническое состояние таких крепежных устройств является грузоотправитель.

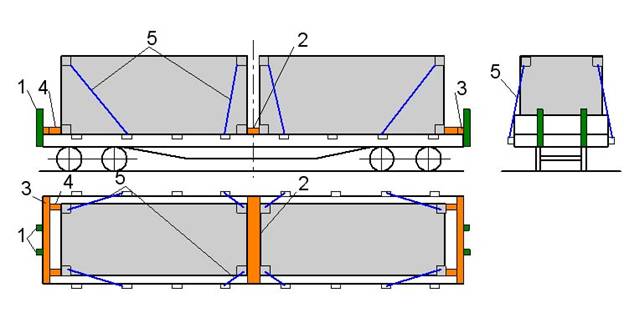

Рис.17.
1 стойка, 2, 3 - поперечные бруски; 4 - распорный брусок; 5 - растяжка
