Инструкция по эксплуатации

Контроллер
Microface

LPN: SLE MF OM E.2
HPN: 272/5/99)

Содержание

1. Общие положения 1

1.1 Введение 1

1.2 Подключение контроллера Microface 2

1.2.1 Подключение модуля дисплея 3

1.2.2 Внешняя панель выключателя и светодиода 3

1.2.3 Сетевые соединения 4

1.2.4 Адресные перемычки 4

1.3 Прокладка кабелей 5

1.4 Модуль дисплея 6

1.5. Подключение дополнительных сенсоров 7

1.6. Устройства с двумя печатными платами Microface 8

2. Программирование контроллера Microface 9

2.1 Использование клавиатуры 9

2.2. Просмотр сигналов тревоги 10

2.3. Ввод пароля 10

3. Описание параметров 11

4. печатнАЯ платА КОНТРОЛЛЕРА Microface 28

4.1 Входы печатной платы 29

4.2 Выходы печатной платы 29

5. Список сигналов тревоги/предупреждений 30

1. Общие положения

1.1 Введение

В данном руководстве приведено описание основных принципов работы контроллера Microface фирмы Liebert. Контроллер Microface работает на базе микропроцессора и используется для управления устройствами кондиционирования воздуха фирмы Liebert. Данное руководство не претендует на полноту изложения всех аспектов функционирования контроллера, не предназначено для использования в качестве полноценного справочного материала, но может использоваться лишь как краткий справочный бюллетень. В представительстве фирмы Liebert Вы можете заказать более подробные публикации, касающиеся интерфейса, подключения печатных плат, с полным описанием параметров, а также обучающие материалы и т. д.

Система управления Microface может использоваться в разнообразных конфигурациях устройств фирмы Liebert:

·  В качестве контроллера одиночного устройства с печатной платой Microface, смонтированной на электрической панели устройства, и модулем дисплея (обеспечивающим интерфейс с пользователем), расположенным на передней панели (может также монтироваться внутри устройства или дистанционно). Внешние "Переключатель и панель светодиодов" монтируются на передней панели устройства для включения и выключения устройства.

·  Как сеть Microface, состоящая из максимум 16 устройств, использующих протокол Hirobus. Каждое устройство в сети имеет печатную плату Microface, модуль дисплея и внешние выключатель и панель светодиодов, как указывалось раньше. Устройства работают как система, обеспечивая разделение параметров, работу в режиме "Рабочее и резервное" устройства, "каскадное" управление отдельными элементами и т. д.

·  В качестве контроллера отдельного устройства с печатной платой Microface, смонтированной на электрической панели устройства, и графическим контроллером Hiromatic Graphic, используемым как интерфейс с пользователем. Более подробная информация содержится с руководстве по эксплуатации к контроллеру Hiromatic Graphic.

·  Как сеть Hiromatic Graphic, состоящая максимум из 16 устройств, использующих протокол Hirobus. Каждое устройство, входящее в сеть, имеет плату Microface, расположенную на электрической панели устройства. Один графический контроллер Hiromatic Graphic монтируется либо дистанционно, либо на передней панели одного из устройств, входящих в сеть. Устройства работают как система: совместное использование параметров, работа в режиме "Основное и резервное" устройство, "каскадное" управление отдельными элементами. Так как в Hiromatic Graphic используются часы реального времени, сеть имеет возможность создавать метки с указанием времени и даты возникновения "событий в системе", предупредительных сообщений, аварийных сигналов и т. д. Устройства могут включаться и выключаться в определенное время дня и в различные дни недели (режим Sleep). Более подробная информация содержится с руководстве по эксплуатации к контроллеру Hiromatic Graphic.

В данном руководстве рассматриваются первые две конфигурации.

1.2 Подключение контроллера Microface

Система управления Microface состоит из двух различных соединенных друг с другом модулей:

1.  Печатной платы Microface, управляющей функциями устройства.

2.  Модуля дисплея, установленного на передней панели.

Печатная плата Microface устанавливается на электрической панели, а модуль дисплея, имеющий жидкокристаллический индикатор и 3 клавиши, монтируется на передней панели устройства (или в устройстве).

Кабельные соединения между печатной платой Microface и модулей дисплея могут выполняться с использованием либо 4-проводного плоского кабеля, как показано на рисунке 1, либо с помощью шины Hirobus, как показано на рисунке 2 (НЕ ИСПОЛЬЗУЙТЕ ОБЕ СХЕМЫ СОЕДИНЕНИЯ ОДНОВРЕМЕННО). Схема, показанная на рисунке 1, используется для подключения устанавливаемых отдельно устройств, а схема, приведенная на рисунке 2, может использоваться для соединения объединенных в сеть устройств или если модуль дисплея должен монтироваться на удалении от устройства.

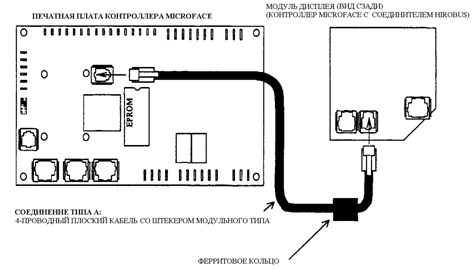

Рисунок 1 – Соединение печатной платы Microface и модуля дисплея – 4 провода

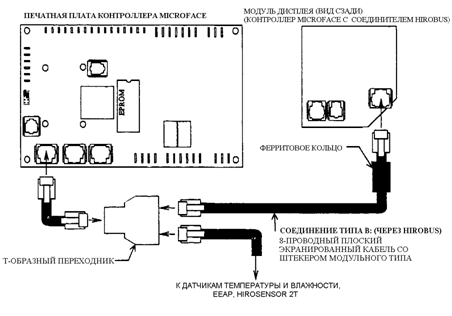

Рисунок 2 – Соединение печатной платы Microface и модуля дисплея - Hirobus

1.2.1 Подключение модуля дисплея

Существуют два типа модуля дисплея. В первом варианте используется восьмиполюсный разъем Hirobus, а в другом такой разъем не используется. В настоящее время используется версия с разъемом Hirobus.

Сзади модуля дисплея имеются два других разъема:

·  4-полюсный разъем для соединения платы Microface с модулем дисплея.

·  6-полюсный разъем для подключения внешней панели выключателя и светодиода.

Рисунок 3 – Задняя панель модуля дисплея

1.2.2. Внешняя панель выключателя и светодиода

Внешняя панель выключателя и светодиода состоит из переключателя, предназначенного для пуска и останова устройства и многоцветного светодиода. Обычно она устанавливается на передней панели устройства.

Цвет светодиода указывает на следующее: ·  Зеленый, когда устройство работает. ·  Красный, когда имеется сигнал тревоги или предупреждение. ·  Мигающий зеленый, когда устройство находится в резервном режиме. ·  Оранжевый, когда к устройству подается питание, но оно не используется.

1.2.3 Сетевые соединения

Несколько печатных плат Microface (максимум 16 устройств) от различных устройств могут быть объединены вместе при помощи шины передачи данных Hirobus, которая позволяет устройствам распределять данные и работать как сеть, см. рисунок 4.

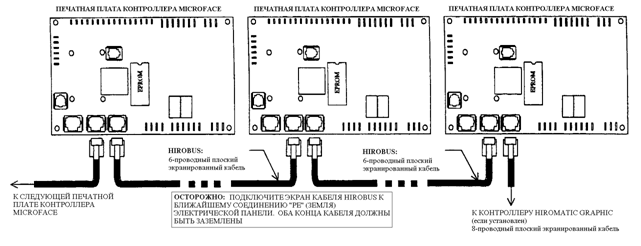

Рисунок 4 – Соединение печатных плат Microface в сети

1.2.4 Адресные перемычки

Когда определенное количество печатных плат Microface подключены к одной и той же шине Hirobus, необходимо каждой из них присвоить свой адрес, используя адресные перемычки, расположенные на плате. Положение перемычек на плате показано на рисунке 5. Адреса должны присваиваться последовательно в порядке возрастания, т. е. 1, 2, 3 и т. д.

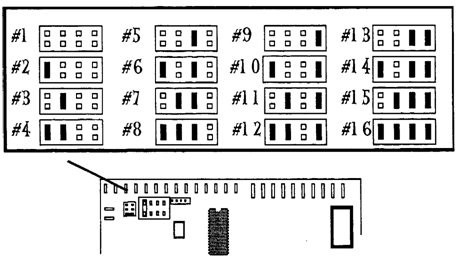

Рисунок 5 – Установка адреса печатной платы Microface, работающей в сети

1.3 Прокладка кабелей

Кабельные соединения между платами Microface, Hiromatic Graphic, модулями дисплея и сенсорами Humitemp выполняются с использованием нескольких различных кабелей и соединителей.

Примечание: Использование кабеля неправильного типа или неподходящего разъема могут привести к серьезным повреждениям контроллера. Используйте только качественные кабели, предпочтительнее всего покупать кабели непосредственно у фирмы Liebert.

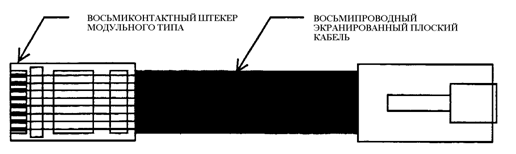

Рисунок 6 – 8-проводный кабель Hirobus, предназначенный для соединения платы Microface с графическим контроллером Hiromatic Graphic или сенсором Humitemp. Также используется для соединения платы Microface с модулем дисплея (подключение типа В, рисунок 2).

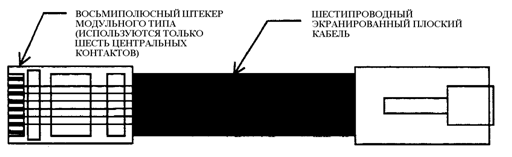

Рисунок 7 - 6-проводный кабель Hirobus, предназначенный для соединения плат Microface в сети

Рисунок 8 - 4-жильный плоский кабель, предназначенный для соединения модуля дисплея с печатной платой Microface. (Соединение типа А, рисунок 1)

Примечание: Длина этого кабеля не должна превышать 45 см.

1.4 Модуль дисплея

Модуль дисплея состоит из жидкокристаллического индикатора с подсветкой и трех клавиш, предназначенных для доступа к рабочим параметрам и состоянию устройства (см. рисунок 9). Доступ к записи параметров защищен паролем.

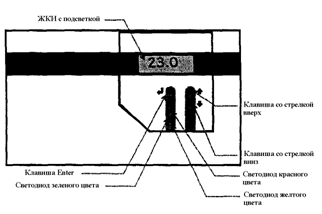

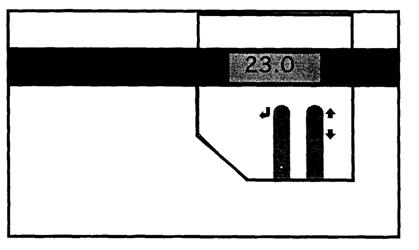

Рисунок 9 – Модуль дисплея

Модуль дисплея имеет три светодиода

·  Светодиод желтого цвета указывает на то, что к устройству подается питание.

·  Светодиод зеленого цвета указывает на то, что устройство работает.

·  Светодиод красного цвета указывает на присутствие сигнала тревоги или предупреждения.

Рисунок 10 – Жидкокристаллический индикатор

На жидкокристаллическом индикаторе высвечиваются следующие символы и надписи:

Символы, высвечиваемые на жидкокристаллическом индикаторе

	Символ снега активизируется, когда включен режим охлаждения.
	Символ вентилятора активизируется, когда работает вентилятор.
	Символ солнца активизируется, когда включен режим нагревания.
	Треугольник аварийного сигнала активизируется, когда в устройстве присутствует либо сигнал тревоги, либо предупреждение.

Надписи, высвечиваемые на жидкокристаллическом индикаторе

STANDBY	Надпись "STANDBY" указывает на то, что устройство находится в резервном режиме.
SET	Надпись "SET" высвечивается после ввода правильного пароля; надпись подтверждает, что контроллер находится в режиме установки параметров.
RH%	В строке "RH" и "%" указывается значение относительной влажности.
°C	В строке "°С" показывается значение температуры.

1.5. Подключение дополнительных сенсоров

К печатной плате Microface можно подключить дополнительные сенсоры, такие как LWD (детектор наличия воды/жидкости), сенсоры дыма, пламени и т. д. Изучение электрической схемы устройства позволит получить детальную информацию о подключении конкретного сенсора. Обратитесь к разделу 4 данного руководства для получения более подробной информации и входах и выходах печатной платы. Полная информацию обо всех возможных способах соединения можно узнать, обратившись инженерный отдел фирмы Liebert.

1.6. Устройства с двумя печатными платами Microface

Большинство устройств кондиционирования фирмы Liebert имеют одну плату Microface, предназначенную для управления функциями устройства. Устройства с естественным охлаждением с двойным контуром (т. е. CP26F) и устройства с двумя источниками с двойным контуром (т. е. CP26D, CP26H) имеют две печатной платы Microface. Первая печатная плата управляет функциями устройства DX, а вторая плата управляет функцией устройства, связанной с двойным источником/естественным охлаждением. Для таких устройств две печатные платы Microface должны соединяться, как показано на рисунках 11 и 12. Соединение выполняется 6-проводным кабелем Hirobus, перемычки должны устанавливаться так, как показано на рисунке, и на обеих платах Microface должны быть установлены одинаковые адреса.

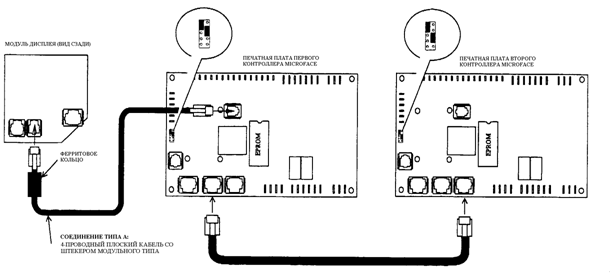

Рисунок 11 – 4-проводное соединение между печатной платой Microface и модулем дисплея для устройств с режимом естественного охлаждения с двойным контуром и устройств с двумя источниками с двойным контуром

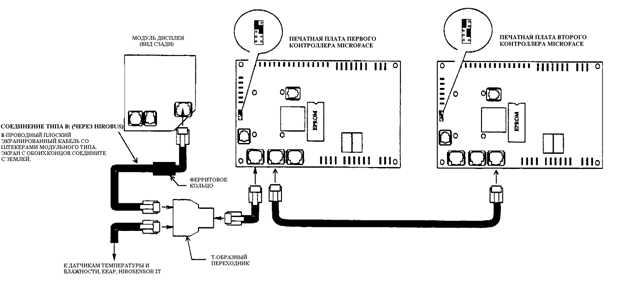

Рисунок 12 – Соединение Hirobus между печатной платой Microface и модулем дисплея для устройств с режимом естественного охлаждения с двойным контуром и устройств с двумя источниками с двойным контуром

2. Программирование контроллера Microface

Жидкокристаллический дисплей используется для просмотра каждого из параметров следующим образом:

Надпись t1 (температура воздуха на входе) будет высвечиваться в течение одной секунды, а значение t1 будет высвечиваться в течение двух секунд. t2 (температура воздуха на выходе) будет высвечиваться в течение одной секунды, а значение t2 будет высвечиваться в течение двух секунд. (Сенсор температуры на выходе является дополнительным).

2.1 Использование клавиатуры

Модуль дисплея используется для считывания и установки всех рабочих параметров устройства, сенсоров и сигналов тревоги. Параметры разделяются на три группы.

Для того, чтобы получить доступ к параметрам, нажмите клавишу со стрелкой вниз (), когда на дисплее высвечивается t1. На индикаторе будет высвечиваться первый параметр из группы 0. Нажмите клавишу ввода (¿) и на индикаторе появится текущее значение параметра. Нажмите клавишу со стрелкой вниз () опять и следующего параметра и т. д. Параметры, входящие в группу 0, предназначены только для считывания.

За параметрами группы 0 следуют параметры из групп 1 и 2. Доступ к параметрам из этих групп защищен паролем. Пароль (P in) должен быть введен перед тем, как Вы захотите изменить эти параметры.

Введите пароль 1 для изменения параметров, входящих в группу 1, введите пароль 2 для изменения параметров, входящих в группу 2. Пароли сообщаются Вам в представительстве фирмы Liebert. Если пароль введен не был или был введен неправильный пароль, Вы можете просмотреть параметры группы 1, а затем параметры, входящие в группу 2, но Вы не сможете изменить их. Обратитесь к странице 12 для получения более подробной информации о паролях.

Если Вы ввели правильный пароль и хотите изменить значения параметра:

1.  Выберите требуемый параметр и нажмите клавишу ввода (¿).

2.  Нажмите клавишу со стрелкой вверх () и клавишу со стрелкой вниз () для изменения параметра до требуемого значения (изучите раздел 3, в котором приведены диапазоны изменения для каждого параметра).

3.  Как только значение параметра будет установлено, снова нажмите клавишу ввода (¿). Новое значение будет сохранено и на дисплее вновь появится название параметра.

4.  Нажмите клавишу со стрелкой вниз () снова для получения доступа к следующему параметру и измените его значение способом, описанным выше.

2.2. Просмотр сигналов тревоги

При появлении сигнала тревоги загорается аварийный светодиод красного цвета и на дисплее высвечивается соответствующий аварийный символ. Сигналы тревоги выводятся на индикаторов виде кодов. Расшифровка кодов приведена в конце данного руководства.

Раздел сигналов тревоги контроллера доступен только тогда, когда на индикаторе высвечивается аварийный символ.

Доступ к сигналам тревоги осуществляется путем нажатия клавиши со стрелкой вверх (), когда на дисплее высвечивается параметр t1. После получения доступа к разделу сигналов тревоги на дисплее будет высвечен номер сигнала тревоги. Номер сигнала тревоги и его описание чередуются на индикаторе каждую секунду.

Для сброса сигналов тревоги одновременно нажмите клавишу ввода (¿) и клавишу со стрелкой вверх (). После сброса на индикаторе вновь высветятся все еще присутствующие сигналы тревоги. Если в данный момент сигналов тревоги нет, на дисплее снова появится надпись t1.

2.3. Ввод пароля

Для ввода пароля:

1.  Нажимайте клавишу со стрелкой вниз () до тех пор, пока Вы не дойдете до параметра P in.

2.  Нажмите клавишу ввода (¿).
На индикаторе появится "0" на месте первого символа слева, за которым будут следовать два тире (пароль состоит из трех символов).

3.  Измените числовое значение параметра, используя клавиши со стрелкой вверх () и стрелкой вниз ().

4.  Введите первый символ, нажмите клавишу ввода (¿) и переходите к следующему знаку и т. д.

5.  Нажмите клавишу ввода (¿) после выбора последнего символа пароля, на индикаторе вновь высветится надпись P in.

Если пароль введен правильно, это дает возможность измерения значений параметров.

Примечание: Пароль активен только до тех пор, пока будет на индикаторе высвечиваться t1 (дисплей автоматически возвращается к высвечиванию t1 через определенное время, если за это время не была нажата ни одна клавиша.)

3. Описание параметров

Ниже приведено описание всех параметров управления, доступных при использовании контроллера Microface, а также диапазоны их изменений. Параметры представлены в виде таблицы в той последовательности, в которой они появляются на дисплее контроллера.

В графе "Последовательность" указывается номер параметра по списку. Символ "*" рядом с номером в графе "Последовательность" указывает на то, что это один из "Совместно используемых параметров". (Параметры, которые могут совместно использоваться устройствами, входящими в сеть).

В тех случаях, когда в графе "Диапазон" приводится значение параметра по умолчанию, это значение представляет собой установленную на заводе-изготовителе уставку или "Стандартную уставку" параметра. (Обратитесь к стандартным установкам параметра для получения более подробной информации).

Примечание: Для доступа к последнему параметру в перечне одновременно нажмите клавишу ввода (¿) и клавишу со стрелкой вниз (). Для доступа к первому параметру из перечня одновременно нажмите клавишу ввода (¿) и клавишу со стрелкой вверх ().

Параметр	Описание	Диапазон	Последова-тельность
t 1	RETURN AIR TEMPERATURE Температура обратного воздуха, входящего в устройство. В зависимости от конфигурации (установленных устройств/сен­соров) данная температура измеряется либо сенсором Humitemp, либо сенсором температуры, установленным на пути обратного потока воздуха. Для получения более подробной информации об установке сенсора приведена на электрических схемах, прилагаемых к устройству. Данное значение температуры используется контроллером совместно с уставками *Room Temperature Setpoint, *Temp. Proportional Band и *Temp. Integration Factor для определения состояния режима охлаждения устройства.	Только для считывания	1
t 2	PTC TEMPERATURE Температура PTC – это температура, измеренная сенсором PTC. Сенсор может монтироваться в различных местах устройства и может использоваться только как индикатор значения или в качестве управляющего входа. Если устройство имеет сенсор Humitemp, сенсор PTC может устанавливаться на пути нагнетаемого воздуха (воздуха, подаваемого в помещение). Если такой сенсор установлен, он может использоваться в сочетании с параметром *Supply Air Setpoint для целей управления. Обратитесь к электрической схеме для получения более подробной информации.	Только для считывания	2
H I	RETURN AIR HUMIDITY Относительная влажность в % воздуха, входящего в устройство. Влажность измеряется сенсором Humitemp, установленным внутри устройства на пути обратного потока воздуха. Более подробная информация об установке сенсора приведена на электрических схемах, прилагаемых к устройству. Данное значение влажности используется контроллером совместно с уставками *Room Humidity Setpoint, * Humidity Proportional Band и * Humidity Integration Factor для определения состояния режима увлажнения/осушения устройства.	Только для считывания	3

Параметр	Описание	Диапазон	Последова-тельность
t 3 t 4	GLYCOL TEMPERATURE Температура смеси хладагента (чистой воды или смеси гликоля с водой), входящей в устройство. В устройствах типа "Одиночный контур естественного охлаждения" этот параметр используется для определения состояния режима естественного охлаждения (см. *DT Room-Glycol). В устройствах типа "Одиночный контур с двумя источниками" без сенсора температуры он используется только для индикации.	Только для считывания	4/5
Act	ACTUAL TEMPERATURE SETPOINT Текущая уставка, используемая в устройстве. В перечне параметров имеются две уставки. Можно устанавливать реакцию контура управления, выбирая эти уставки.	Только для считывания	6
EEt EEh	ELECTRONIC ENVIRONMENT ALARM PACKAGE Температура и относительная влажность, измеренные сенсорами EEAP (электронного блока системы аварийной сигнализации).	Только для считывания	7/8
H IL H Ir	hirosensor 1 Температура (индицируемая слева и справа), измеренная сенсором Hirosensor номер 1. Сенсоры Hirosensor показывают только значение температуры, они не выполняют никаких управляющих функций или функций аварийной сигнализации. ПРИМЕЧАНИЕ 1: Только сенсоры Humitemp, EEAP или Hirosensor 2Т могут использоваться в качестве сенсоров Hirosensor. Сенсоры требуют специальной конфигурации DIP-переключателей (внутри сенсора – устанавливаются на заводе-изготовителе). ПРИМЕЧАНИЕ 2: В контроллере Microface не предусмотрено управление в случае выхода из строя сенсора. Если Hirosensor отключить, на дисплее не появится никакого предупредительного сообщения, показания сенсора с дисплея просто исчезнут.	Только для считывания	9/10
H2L H2r	hirosensor 2 Температура (индицируемая слева и справа), измеренная сенсором Hirosensor номер 2. См. параметр *Hirosensor 1 для получения более полной информации.	Только для считывания	11/12
dr	HUMIDIFIER DRAIN Данный параметр используется для выпуска содержимого увлажнителя вручную при проведении технического обслуживания. Если данный параметр активизирован ("ON"), цикл слива увлажнителя включается на 20 секунд. После этого цикл слива автоматически выключается и параметр возвращается в положение "OFF". Данная функция применима для увлажнителей любого типа, включая внешние увлажнители. ПРИМЕЧАНИЕ: Для этой функции пароль не требуется.	Только для считывания	13

Параметр	Описание	Диапазон	Последова-тельность
P in	PASSWORD Контроллер имеет четыре уровня доступа (LEVEL 1, LEVEL 2, LEVEL 3 и LEVEL 4). Каждый уровень позволяет получить доступ к различным группам параметров, используя различные пароли. Используются следующие пароли:		14
LEVEL 1	Только для конфигурирования уставок системы. Пароль: 149
LEVEL 2	Для полного конфигурирования системы. Узнайте пароль в представительстве фирмы Liebert.
LEVEL 3	Только для использования на заводе-изготовителе.
LEVEL 4	Обслуживание – для калибровки сенсоров и датчиков. Узнайте пароль в представительстве фирмы Liebert.
SPt	ROOM TEMPERATURE SETPOINT Требуемая температура воздуха в помещении. Данное значение температуры используется контроллером Microface совместно с *Return Air Temperature, *Temp. Proportional Band и *Temp. Integration Factor для определения состояния охлаждения устройства.	5.0, 5.1, 5.2 до 40.0 По умолчанию: 23.0	15*
SP2	ROOM TEMP. SETPOINT 2 Значение второй уставки для температуры воздуха в помещении. Данное значение может использоваться для переключения устройства между двумя различными значениями температуры в помещении на основе состояния одного из входов пользователя *User Inputs (Дневные/ночные уставки)	NO, 5, 6, 7 до 40.0 По умолчанию: NO	16*
SPH	ROOM HUMIDITY SETPOINT Требуемая относительная влажность воздуха в помещении. Данное значение является эталонным, используемым контроллером Microface совместно с *Return Air Humidity, * Humidity Proportional Band и * Humidity Integration Factor для определения состояния режима увлажнения/осушения устройства.	NO, 20, 21, 22 до 80.0 По умолчанию: 50	17*

Параметр	Описание	Диапазон	Последова-тельность
SUP	SUPPLY AIR LIMIT SETPOINT Максимальная температура подаваемого из устройства в помещение воздуха. Для того, чтобы воспользоваться данной уставкой, внутри устройства (или рядом) на пути подачи воздуха должен быть установлен сенсор PTC. Данная уставка используется контроллером Microface в сочетании с *Return Air Setpoint для управления устройством. Приоритет уставок (которая используется) основан на наименьшем значении из приведенных ниже 1 и 2. 1)  Разница температур между *Return Air Setpoint (уставка температуры обратного воздуха) и *Room Temperature Setpoint (уставка температуры в помещении). 2)  Разница температур между *PTC Temperature (температура сенсора PTC) и *Supply Air Setpoint (уставка температуры подаваемого воздуха).	NO, 5, 6, 7 до 25 По умолчанию: NO	18*
FS	FANSPEED Данный параметр используется контроллером скорости вентилятора от 30 до 100%. Он применяется, когда *Analog Output (аналоговый выход) контроллера Microface используется для управления вентилятором. Соответствующий параметр *Analog Output должен быть установлен как "FS" (скорость вращения вентилятора). Значению 30% соответствует 3 В, 100% соответствует 10 В. После установки данного параметра вентилятор будет работать только с этой скоростью (до тех пор, пока параметр не будет снова изменен).	NO, 30, 31, 32 до 100 По умолчанию: NO	19
nET	NUMBER OF CONNECTED UNITS Число устройств, объединенных в сеть Hirobus. Пользователь сам должен установить данный параметр равным действительному числу устройств в сети Hirobus. ПРИМЕЧАНИЕ: Для каждого контроллера Microface в составе сети необходим свой собственный идентификационный ID номер. ID номер может быть установлен с использованием адресных перемычек (см. раздел 1.2.4). Идентификационные номера должны начинаться с 1 и увеличиваться с шагом 1. Идентификационные номера должны следовать подряд без пропусков (адреса должны быть смежными). Максимальное количество устройств составляет 16.	1, 2 до 16 По умолчанию: 1	20

Параметр	Описание	Диапазон	Последова-тельность
SHP	SHARED PARAMETERS Совместное использование параметров устройствами, входящими в систему. Для того, чтобы избежать противоречивых режимов работы (например, одно устройство охлаждает, а другое нагревает и т. п.), устройства, которые обрабатывают воздух в одном и том же помещении, должны иметь связь друг с другом. Когда функция коллективного использования параметра включена (установлена на Yes), все устройства работают, как единая система, используя одинаковые уставки параметров. Для целей управления в системе используются усредненные значения, полученные от всех сенсоров всех устройств, входящих в систему. Если устройство запускается позднее других, потребуется приблизительно 2 минуты для того, чтобы значения температуры и влажности, измеренные данным устройством, были включены в вычисление усредненного значения. ПРИМЕЧАНИЕ: Если параметр Shared Parameters установлен на Yes (Да), пропорциональный диапазон температуры и влажности будет действителен для всей системы. Для того, чтобы избежать работу элементов "рывками", диапазоны должны иметь достаточную ширину. Параметры, которые используются совместно, обозначены в графе "Последовательность" данной таблицы символом "*".	NO, YES По умолчанию: NO	21
CAS	CASCADE STANDBY UNITS Установка каскадного включения позволяет запускать резервные устройства в системе в ответ на увеличение и уменьшение температуры и влажности. Резервные устройства (если таковые имеются в системе) будут обычно запускаться только при возникновении сигнала тревоги в одном из работающих устройств. Резервное устройство не будет запускаться при появлении предупреждения о высокой температуре или высокой влажности. Возможные установки:	NO, Yth, Yt, Ytc	22
no	Нет каскадного включения.
Yth	Каскадное включение при охлаждении, нагревании, увлажнении и осушении.
Yt	Каскадное включение при охлаждении, нагревании, увлажнение игнорируется.
Ytc	Каскадное включение только при охлаждении, нагревание и увлажнение игнорируются.
Std	SET STANDARD SETTING (SINGLE) Позволяет установить все уставки параметров устройства на их значения по умолчанию. Если данный параметр установлен YES (ДА), все параметры выбранных устройств, (которые имеют стандартные установки), будут изменены автоматически на значения по умолчанию. Значения параметров по умолчанию приведено в графе "Диапазон" данной таблицы там, где таковые используются. ПРИМЕЧАНИЕ: После установки параметра на значение YES (ДА) индикация на дисплее будет оставаться такой же до тех пор (т. е. YES), пока один из параметров снова не будет изменен. Стандартные уставки должны всегда устанавливаться на значение YES при замене программируемого ПЗУ или печатной платы.	YES, NO По умолчанию: YES	23

Параметр	Описание	Диапазон	Последова-тельность
AUt	AUTORESTART Временная задержка в секундах между моментом подачи питания и пуском устройства. Если устройство было остановлено до момента прекращения подачи питания, оно будет оставаться выключенным и после подачи питания. ПРИМЕЧАНИЕ: Устройства в сети всегда умножают свои идентификационные номера (ID) (устанавливается при помощи перемычек на плате контроллера Microface) на время автоматического пуска. При установке одного УСТРОЙСТВА оно имеет идентификационный номер 1, поэтому процедура умножения не будет влиять на выбранное время.	0, 1, 2 до 999 По умолчанию: 5	24*
rE	HIROMATIC ON/OFF BUTTON ENABLE Данный параметр разрешает или запрещает дистанционный пуск или останов устройства клавишей On/Off графического контроллера Hiromatic Graphic. Возможны следующие значения:	YES, NO По умолчанию: YES	25*
YES:	Разрешает пуск/останов устройства (системы), с использованием клавиши On/Off графического контроллера Hiromatic Graphic.
NO:	Запрещает пуск/останов устройства (системы) с использованием клавиши On/Off графического контроллера Hiromatic Graphic.
ПРИМЕЧАНИЕ: Если клавиша не активна, но все же была нажата, светодиод красного цвета графического контроллера Hiromatic Graphic будет гореть короткое время, а на экране "Status Report" (отчет о состоянии) появится сообщение "Hiromatic On/Off disable" (клавиша контроллера Hiromatic Graphic не действует).
HdE	HEATER DEADBAND Данный параметр может использоваться для смещения управляющего сигнала нагревания на фиксированную величину от уставки температуры. Установка зоны нечувствительности смещает весь диапазон управления нагреванием к более низким температурам. Нагреватели будут активизироваться при более низкой температуре, а охлаждение будет оставаться неизменным.	0.1, 1.1, 1.2 и до 10.0 По умолчанию: 0	26
Pbt	TEMP. PROPORTIONAL BAND Интервал значений температуры в помещении, задаваемый параметром *Room Temperature Setpoint, который определяет поведение устройства: охлаждение или нагревание. Когда температура в помещении достигнет нижнего (или верхнего) предела *Temp. Proportional Band, охлаждение (нагревание) будет использоваться на 100%. Когда температура вернется обратно к значению *Room Temperature Setpoint, охлаждение (нагревание) прекратится.	1.0, 1.1, 1.2 до 10.0 По умолчанию: 3.0	27*
IF	TEMP. INTEGRATION FACTOR Если данный параметр установлен на какое-либо значение, отличное от NO (нет), пропорциональное/интегральное управле­ние разрешено. Интегральный коэффициент удваивает действи­тельно существующее, реальное отклонение от значения уставки в течение выбранного времени. Это приводит к добавлению после­дующих ступеней охлаждения/нагревания для достижения требуемого значения уставки.	NO, 5, 6, 7 до 15 По умолчанию: NO	28*
Параметр	Описание	Диапазон	Последова-тельность
PbH	HUMIDITY PROPORTIONAL BAND Интервал значений влажности в помещении, задаваемый параметром *Room Humidity Setpoint, который определяет режим работы устройства: увлажнение или осушение. Когда действительная влажность достигнет нижнего (или верхнего) предела *Humidity Proportional Band, осушение (увлажнение) будет использоваться на 100%. Влажность, при которой осушение прекратится, зависит также от параметра *Hysteresis Dehumidification.	5, 6, 7 до 20 По умолчанию: 10	29*
IFH	HUMIDITY INTEGRATION FACTOR Если задано какое-либо значение данного параметра, отличное от NO, пропорциональное/интегральное управление разрешено. Интегральный коэффициент удваивает действительно существую­щее, реальное отклонение от значения уставки в течение выбранного времени (в минутах). Это приводит к добавлению последующих ступеней увлажнения/осушения для достижения требуемого значения уставки.	NO, 5, 6, 7 до 15 По умолчанию: NO	30*
PH	HUMIDITY CONTROL Определяет поведение увлажнителя при управлении: Возможны следующие значения:	ono Pro По умолчанию: YES	31
ono	"ON/OFF". Увлажнитель будет работать с производительностью 100% (определенной параметром *Humidifier Stream Output).
Pro	Выход пара будет пропорционален отклонению значения *Return Air Humidity от *Room Humidity Setpoint.
dHH	HYSTERESIS DEHUMIDIFICATION Определяет значение влажности обратного воздуха *Return Air Humidity, при котором остановится процесс осушения. Этот параметр выражается в процентах от значения *Humidity Proportional Band.	25, 26, 27 до 75 По умолчанию: 30	32*

Параметр	Описание	Диапазон	Последова-тельность
dt1	DT ROOM-OUTDOOR Разница температур между *Return Air Temperature и *Outdoor Temp., при которой устройство будет использовать режим естественного охлаждения свежим воздухом (если отсутствуют какие-либо другие причины, по которым режим естественного охлаждения использоваться не может). Если данный параметр установлен "правильно" (соответствует заданному) устройство будет включать режим естественного охлаждения (в противном случае параметр dT2 *DT Room/Glycol "неправильный" (не соответствует заданному)). Если параметр dt2 соответствует заданому или установлен на "NO", а параметр *Stop FC at Roomset+ неактивен (температура в помещении не слишком высокая), начнет работать режим естественного охлаждения: компрессор (компрессоры) остановятся и клапаны (заслонки) контура естественного охлаждения начнут открываться. ПРИМЕЧАНИЕ 1: Данный параметр используется только в устройствах с режимом естественного охлаждения. ПРИМЕЧАНИЕ 2: Если несколько устройств соединены вместе, каждое устройство будет использовать усредненные значения, полученные от всех подключенных наружных сенсоров. ПРИМЕЧАНИЕ 3: Установка параметра *DT Room-Outdoor на любое значение приведет к поиску контроллером наружных сенсоров. Если сенсоры (или усредненное значение) обнаружены не будут, появится Предупреждение. ПРИМЕЧАНИЕ 4: Данный параметр может быть также установлен на "CON". Если это так, замыкание контактов определяет, присутствует ли условие dt1 (разница температур): Контакт разомкнут = не соответствует заданному Контакт замкнут = соответствует заданному.	NO, CON, 2, 3 до 25 По умолчанию: NO	33*
dt2	DT ROOM-GLYCOL Разница температур между *Return Air Temperature и *Glycol Temp., при которой устройство (если параметр *DT Room-Outdoor также соответствует заданному) будет использовать режим естественного охлаждения свежим воздухом (если отсутствуют какие-либо другие причины, по которым режим естественного охлаждения использоваться не может). Если параметр dt2 соответствует заданному в течение 2 минут, устройство будет включать режим естественного охлаждения (если параметр dt1 также соответствует заданному или установлен на "NO, а параметр *Stop FC at Roomset+ не соответствует заданному (температура в помещении не слишком высокая)). ПРИМЕЧАНИЕ 1: Данный параметр используется только в устройствах с естественным охлаждением или с двумя источниками (для устройств с двумя источниками контур "естественного охлаждения" используется в качестве вторичного источника охлаждения). ПРИМЕЧАНИЕ 2: Установка параметра *DT Room-Glycol на любое значение приведет к поиску контроллером сенсоров гликоля. Если сенсоры (или усредненное значение) обнаружены не будут, появится Предупреждение. ПРИМЕЧАНИЕ 3: Данный параметр может быть также установлен на "CON". Если это так, замыкание контактов определяет, присутствует ли условие dt2: Контакт разомкнут = не соответствует заданному Контакт замкнут = соответствует заданному	NO, 0, 1, 2 до 25 По умолчанию: NO	34*
Параметр	Описание	Диапазон	Последова-тельность
dt3	STOP FC AT ROOM SETPOINT+ Режим естественного охлаждения будет остановлен, когда значение параметра *Return Air Temperature превысит сумму значений параметров *Room Temperature Setpoint и *Stop FC at Room Set+. Данный параметр используется только для устройств с режимом естественного охлаждения или с двумя источниками. Если температура в помещении (измеренная одним устройством, а не всей системой) превышает заданную разницу температур, режим естественного охлаждения или режим работы с двумя источниками охлажденной воды будет отключен на один час (даже, если уставки других параметров будут поддерживать режим естественного охлаждения или режим работы с двумя источниками). ПРИМЕЧАНИЕ: Данный параметр может быть также установлен на "NO". Если это так, режим естественного охлаждения или режим работы с двумя источниками будет активизирован в течение периода времени, длительность которого устанавливается соответствующими входными сигналами. (Обратитесь к описанию параметров *DT Room-Outdoor и *DT Room-Glycol).	NO, 0, 1 до 25 По умолчанию: 5	35*
Stb	NUMBER OF STANDBY UNITS Этот параметр определяет, сколько устройств находится в резервном режиме. Работающим должно быть хотя бы одно устройство в системе, остальные устройства могут быть установлены в режим резервирования. ПРИМЕЧАНИЕ: Резервные устройства полностью остановлены (вентилятор не работает). Светодиод на двери мигает зеленым светом, жидкокристаллический индикатор показывает "STANDBY". Резервные устройства запускаются в случае получения только сигнала тревоги от одного из работающих устройств, а не в случае появления предупреждения. Если требуются запустить резервные устройства для управления температурой или влажностью, обратитесь к параметру *Cascade Standby Units.	0, 1, 2 и до 16 По умолчанию: 0	36
rot	ROTATION FREQUENCY Данный параметр в первую очередь определяет автоматическую замену резервного устройства работающим. Возможны следующие установки:	NO, YES	37
YES	Перемена будет выполняться каждые 24 часа (считая от последнего включения питания). После каждого включения/выключения питания одна перемена будет выполняться автоматически.
no	Без перемены

Параметр	Описание	Диапазон	Последова-тельность
Ht Lt	HIGH/LOW TEMPERATURE WARNING Верхний и нижний температурные пределы для параметра *Return Air Temperature. Предупреждение возникает (устройство будет продолжать работать), если влажность превысит эти предельные значения. Предупреждение имеет временную задержку 15 минут после пуска устройства. Появление предупреждения не будет приводить к пуску резервного устройства.	NO, 1, 2 до 99 По умолчанию: 27 (верхний) По умолчанию: 18 (нижний)	38/39*
HH LH	HIGH/LOW HUMIDITY WARNING Верхний и нижний пределы влажности параметра *Return Air Humidity. Предупреждение возникает (устройство будет продолжать работать), если влажность превысит эти предельные значения. Предупреждение имеет временную задержку 15 минут после пуска устройства. Появление предупреждения не будет приводить к пуску резервного устройства. Если параметр *Room Humidity Setpoint не установлен, данные параметры недоступны.	NO, 1, 2 до 99 По умолчанию: 70 (верхний) По умолчанию: 35 (нижний)	40/41*
HtA LtA	HIGH/LOW TEMPERATURE ALARM EEAP Верхний и нижний пределы температуры, измеренной сенсором EEAP. Если значение температуры будет вне этих пределов, то будет возникать предупреждение (устройство будет продолжать работать). Предупреждение имеет временную задержку 15 минут после пуска устройства. Появление предупреждения EEAP не будет приводить к пуску резервного устройства. ПРИМЕЧАНИЕ: Если по крайней мере один из этих пределов установлен на значение, отличное от "NO" и сенсор EEAP не установлен, будет возникать сигнал тревоги.	NO, 1, 2 до 99 По умолчанию: NO По умолчанию: NO	42/43*
HHA LHA	HIGH/LOW HUMIDITY ALARM EEAP Верхний и нижний пределы влажности, измеренной сенсором EEAP. Если значение температуры будет вне этих пределов, то возникнет предупреждение (устройство будет продолжать работать). Предупреждение имеет временную задержку 15 минут после пуска устройства. Появление предупреждения EEAP не будет приводить к пуску резервного устройства. ПРИМЕЧАНИЕ: Если по крайней мере один из этих пределов установлен на значение, отличное от "NO" и сенсор EEAP не установлен, будет возникать сигнал тревоги.	NO, 1, 2 до 99 По умолчанию: NO По умолчанию: NO	44/45*
LPd	LOW PRESSURE ALARM DELAY Временная задержка (в минутах) между размыканием контакта датчика низкого давления, установленного во всасывающем трубопроводе компрессора, и моментом генерации сигнала тревоги на индикаторе Microface (устройство остановится).	0, 1 до 5 По умолчанию: 3	46

Параметр	Описание	Диапазон	Последова-тельность
US1	USER INPUT # 1 Пользовательские входы являются многофункциональными вхо­дами, которые могут назначаться в соответствии с конкретными требованиями. Более подробная информация, касающаяся подклю­чения (в особенности касающаяся подключения резисторов), приведена в инструкциях по подключению. Возможны следующие варианты установок:	nH, nC ALP AhP SEt, noP, Nu По умолчанию: noP	47
nH	Увлажнение отключено
nC	Компрессор (компрессоры) отключены
ALP	Выдано предупреждение (устройство продолжает работу). Может использоваться как дополнительное предупреж­дение о выходе из строя вентилятора конденсатора.
AhP	Выдан сигнал тревоги (устройство продолжает работу). Может использоваться как дополнительное предупреждение о наличии дыма. Когда используется в качестве дополнительного предупреждения о наличии дыма, вентилятор будет продолжать работу, но режим естественного охлаждения станет невозможным.
SEt	Переключение на второе значение уставки.
noP	Все элементы за исключением вентиляторов и компонентов естественного охлаждения прекратят работу.
nu	Никаких действий.
US2	USER INPUT # 2 То же, что и для *User Input #1, но с дополнительной уставкой "LSI". Уставка LSI используется для информирования контроллера о том, что емкость увлажнителя заполнена.	LS1 nH, nC ALP AhP SEt, noP, Nu По умолчанию: noP	48
FLO	LOW AIRFLOW WARNING AT Предельное значение напряжения, создаваемое сенсором воздушного потока, который подключен к печатной плате Microface. Когда напряжение ниже этого предельного значения, возникает предупреждение. В зависимости от значения, присвоенного параметру *Fan Failure, устройство будет неспособно осуществлять увлажнение и нагрев (предупреждение) или прекратит работу (сигнал тревоги). Сенсор воздушного потока измеряет скорость воздушного потока внутри устройства. Значение указывается от 0 до 100% (от 0 до 10 В)% соответствует диапазону работы сенсора (скорости воздушного потока), а не номинальному воздушному потоку устройства. Сенсор откалиброван на заводе-изготовителе и не требует повторной регулировки. ПРИМЕЧАНИЕ: В некоторых устройствах сенсоры воздушного потока отсутствуют, вместо них устанавливается сенсор дифференциального давления.	0, 1 до 99 По умолчанию: 40	49

Параметр	Описание	Диапазон	Последова-тельность
FF	FAN FAILURE В зависимости от значения, присвоенного этому параметру, контроллер будет неспособен осуществлять увлажнение и нагрев (предупреждение) или прекратит работу (сигнал тревоги), когда напряжение, создаваемое сенсором воздушного потока, будет меньше предельного значения, установленного параметром *Low Airflow Warning At. Возможны следующие варианты установки: ALP Предупреждение AhP Сигнал тревоги	ALP AhP По умолчанию: ALP	50
tYP	COOLING CONFIGURATION Данный параметр определяет режим работы устройства. Предупреждение: Неправильная установка данного параметра может привести к появлению ложных сигналов тревоги, а также к серьезным повреждениям устройства. Для правильной установки этого параметра, пожалуйста, изучите наклейку на крышке печатной платы Microface. Если наклейка отсутствует, можете использовать данные, приведенные в следующей таблице: Возможны следующие установки параметра:	dFC, tFC SFd tdE SdE CU	51
dFC	Прямое естественное охлаждение (естественное охлаждение свежим воздухом)
tFC	Одиночный контур естественного охлаждения/двойной источник
SFd	Сдвоенный контур естественного охлаждения/двойной источник
tdE	Устройство со сдвоенным компрессором
SdE	Устройство с одиночным компрессором
CU	Устройство с охлажденной водой
ПРИМЕЧАНИЕ: Устройства Intelecool EX должны задаваться как устройства с прямым естественным охлаждением, даже если эти устройства не имеют такового режима. Для определения того, какую конфигурацию естественного охлаждения следует установить, следует обратиться к электрическим схемам устройств: если сенсор подаваемого воздуха подключен к PTC4, устройство должно быть сконфигурировано как агрегат с прямым естественным охлаждением (dFC).
AOP	MINIMUM ACTUATOR OPENING Приводы - это двигатели, которые управляют либо заслонками режима естественного охлаждения, либо клапанами охлажденной воды или контура естественного охлаждения. Данный параметр устанавливает постоянный минимальный размер открытого отверстия в процессе работы устройства, даже если контроллер пытается закрыть привод полностью.	0, 1, 2 и до 50 По умолчанию: 0	52

Параметр	Описание	Диапазон	Последова-тельность
rt	ACTUATOR RUNNING TIME Данный параметр снабжает контроллер информацией о том, сколько времени (в секундах) требуется клапану (заслонке), чтобы степень открытия изменилась от 0 до 100%.	5	53
EHS	heating steps Количество ступеней нагревания.	0, 1, 2 или 3 По умолчанию: 0	54
An1 An2	ANALOGUE OUTPUT 1, 2 Оба аналоговых выхода В постоянного тока могут быть использованы для нескольких целей: ПРИМЕЧАНИЕ: Аналоговые выходы в стандартных устройствах обычно не используются. Существуют только два исключения: 1.  Если подключена плата системы аварийной сигнализации (аналоговый выход необходим для управления платой системы аварийной сигнализации). 2.  Если устройство сконфигурировано как с одним или двумя контурами естественного охлаждения/двойным источником (параметр *Cooling Configuration) и оборудован электрическими нагревателями (в этом случае необходима плата нагревателя, для которой требуется один аналоговый выход). Возможны следующие варианты установки:	3P1, 3P2, H33, SLc, Rad, ELH, HtH, Ptc, Htt, FS, HEA, HU, Co, Co1, Co2, SS, AL1 Cr По умолчанию: 3P1	55/56
	3P1 3P2			Положение трехточечного привода 1 или 2 (трехходового клапана) (0 – 10 В = степень открытия 0 – 100% )
	H33			Нагревание 33% (10 В = включена первая ступень нагревателя)
	SLc			Управление подачей – используется совместно с параметром *Supply Air Setpoint
	rAd			Драйкулер – управление скоростью вращения вентилятора
	ELH			Устройства естественного охлаждения – плата управления нагреванием
	HtH			Влажность сенсора влажности и температуры (0 – 100% = 0 – 10 В)
	Ptc			Температурный сенсор PTC (0 – 50°С = В)
	Htt			Температура обратного воздуха (0 – 50°С = В)
	FS			Скорость вращения вентилятора – % на основании установки параметра *Fanspeed).
	HEA			Нагревание – отклонение PI (пропорциональное интегрирование)
	HU			Увлажнение – используется для управления внешним увлажнителем
	Co			Охлаждение - отклонение PI (пропорциональное интегрирование)
	Co1			Компрессор 1 - отклонение PI (пропорциональное интегрирование)
	Co2			Компрессор 2 - отклонение PI (пропорциональное интегрирование)
	SS			Устройства с охлажденной водой – уставка сверхэкономного режима
	AL1			Плата аварийной сигнализации – для коммутируемых выходов сигналов тревоги/предупреждений
	Cr			Metric Room (сигнал для нагревателя горячего газа)
	Более подробная информация обо всех уставках содержится в "CCAC Parameter Book".

Параметр	Описание	Диапазон	Последова-тельность
dEH	DEHUMIDIFICATION ENABLE Данный параметр используется для разрешения/запрета режима осушения. Возможны следующие установки параметра:	NO, YES, SFC По умолчанию: NO	57
no	Осушение отключено
YES	Осушение разрешено, этот процесс может быть начат в соответствии с уставками параметров управления (Control Parameter)
ПРИМЕЧАНИЕ: Осушение выполняется, используя только компрессор. Режим естественного охлаждения (режим CW для устройств с двумя источниками) будет невозможен в процессе осушения.
SFC	Осушение не будет выполняться с использованием компрессора. Режим естественного охлаждения будет остановлен (Эта уставка используется в устройствах прямого естественного охлаждения в тех случаях, когда окружающий воздух имеет очень большую влажность).
ПРИМЕЧАНИЕ: Если осушение не требуется, реле осушения может использоваться для выполнения других функций. См. установку параметра *De-Humidification Relay as.
dEC	DEHUMIDIFICATION RELAY AS Позволяет использовать цифровой выходной сигнал, обычно задействованный для осушения, для других целей, если осушение не требуется. Возможны следующие установки параметра:	dEH, A1, Poo По умолчанию: NO	58
dEH	Реле осушения используется для осушения.
A1	Реле используется как контакт общего предупреждения.
Poo	Реле используется для индикации "пропадания питания".

Параметр	Описание	Диапазон	Последова-тельность
HU	HUMIDIFIER MODEL Данный параметр информирует контроллер о том, увлажнитель какой модели установлен в устройстве. Используется трехзначный код:	21L, 53L, 53H, 93H, d3H, Et По умолчанию: Et	59
	1 символ:			Номинальная паропроизводительность в кг/час (2,5 или 9).
	2 символ:			Количество фаз электропитания (1 или 3).
	3 символ:			Электропроводность воды, высокая или низкая (H или L).
	Возможны следующие установки данного параметра:
	21L			Бачок увлажнителя с паропроизводительностью 2 кг/час
	53L H			Бачок увлажнителя с паропроизводительностью 5 кг/час
	93L H			Бачок увлажнителя с паропроизводительностью 9 кг/час
	d3H			Бачок увлажнителя с паропроизводительностью 13 кг/час
	Ht2 5 9			Не используется
	Et			Внешний увлажнитель
	ПРИМЕЧАНИЕ: Внешние увлажнители могут управляться как ВКЛ/ВЫКЛ или пропорционально (см. параметр *Analogue Outputs). Для внутренних увлажнителей параметр *User Input 2 используется автоматически для LSI (Размыкатель сенсора уровня = емкость увлажнителя заполнена полностью). Для внешних увлажнителей параметр *User Input 2 может использоваться как сигнал тревоги "Внешнего увлажнителя". ПРИМЕЧАНИЕ: Если параметр *User Input 2 не используется, тогда либо: 1.  К выводам печатной платы следует подключить мостовую схему, либо 2.  Параметр *User Input 2 должен быть установлен на позицию "Not Used" (не используется).
HS	HUMIDIFIER SUPPLY VOLTAGE Самоустанавливающийся параметр, соответствующий модели увлажнителя *Humidifier Model. Необходимость регулировки данного параметра отсутствует, за исключением случаев, когда в устройство имеет специальный увлажнитель.	230V, 400V, 460V, 575V По умолчанию: 230V	60
Pro	HUMIDIFIER STEAM OUTPUT Данный параметр устанавливает максимальное производство пара бачком увлажнителя в процентах. Установка данного параметра на значение 50% (для бачка с паропроизводительностью 9 кг/час) приведет к снижению паропроизводительности с 9 до 4,5 кг/час. ПРИМЕЧАНИЕ: Установка данного параметра на значение ниже 100% снижает выход пара. Единственным способом возврата к максимальной паропроизводительности бачка является установка данного параметра снова на значение 100%.	NO, 30, 40 и до 100% По умолчанию: NO	61

Параметр	Описание	Диапазон	Последова-тельность
LSt	WATER LEAKAGE DETECTOR (LWD) Разрешает или запрещает использование датчика. Может также устанавливаться на выдачу предупреждения (только сообщение) или сигнала тревоги (останавливает устройство, если обнаружена вода). Существуют три варианта установки данного параметра:	NO, A1, A2 По умолчанию: NO	62
no	Датчик не установлен.
A1	Датчик установлен; если обнаруживается вода, выдается предупредительное сообщение.
A2	Датчик установлен; если обнаруживается появляется сигнал тревоги и устройство останавливается.
r 1	Просмотр состояния аналогового выхода 1	Только для считывания	63
r 2	Просмотр состояния аналогового выхода 2	Только для считывания	64
FLO	Просмотр состояния сенсора расхода воздуха	Только для считывания	65
L9	Просмотр состояния сенсора Luquistat	Только для считывания	66
HUC	Просмотр состояния тока увлажнителя	Только для считывания	67
CA1	Калибровка показаний температуры сенсора Humitemp	±9.9	68
CA2	Калибровка показаний влажности сенсора Humitemp	±9.9	69
CA3	Калибровка сенсора температуры PTC3	±9.9	70
CA4	Калибровка сенсора температуры EEAP	±9.9	71
CA5	Калибровка сенсора влажности EEAP	±9.9	72
CA6	Калибровка левого сенсора температуры Hirosensor 1	±9.9	73
CA7	Калибровка правого сенсора температуры Hirosensor 1	±9.9	74
CA8	Калибровка левого сенсора температуры Hirosensor 2	±9.9	75
Параметр	Описание	Диапазон	Последова-тельность
CA9	Калибровка правого сенсора температуры Hirosensor 2	±9.9	76
C 10	Калибровка сенсора температуры PTC10	±9.9	77
C 11	Калибровка сенсора температуры PTC11	±9.9	78

4. печатнАЯ платА КОНТРОЛЛЕРА Microface
