Беспроводный датчик контроля протечки воды EL-2661 предназначен для работы с приемниками серии MasterLink. EL-2661 может быть использован для установки рядом с емкостями с водой, трубами, батареями и в любых других местах, где существует опасность скрытой протечки воды. В случае протечки или затопления, датчик EL-2661 передает на контрольную панель сигнал спустя 30 секунд после определения наличия воды. В таком случае снижается вероятность ложных срабатываний, которые могут быть вызваны влажностью, конденсатом или случайно разлитой водой..

Инструкция по Установке

1.  Снимите переднюю крышку передатчика, надавив отверткой на выступ в углублении, расположенного внизу корпуса.

2.  Удалите изоляторы, которые отделяют батареи от контактов держателей. Если при подаче питания тампер датчика открыт, EL-2661 войдет в режим Радио Теста, в течение которого сигнал передается каждые несколько секунд. Для отмены режима Радио Теста закройте тампер. Режим Радио Теста автоматически отключается приблизительно через 5 минут. Внимание! Из-за задержки появления напряжения в литеевых батареях после хранения, вначале может показаться, что батарея разряжена. В таком случае оставьте прибор в режиме тестирования на несколько минут пока уровень напряжения батареи не стабилизируется.

3.  Пока EL-2661 находится в Тестовом режиме, установите приемник в Режим Регистрации. Убедитесь, что светодиод датчика загорелся как минимум дважды. После регистрации кратковременно закройте тампер для отключения Тестового режима. Запишите номер передатчика и номер зоны на соответствующей этикетке. Прикрепите эту этикетку внутри передней крышки для заметки на будущее. Замечание: EL-2661 может быть зарегистрирован в приемнике вручную, путем ввода серийного номера передатчика.

НЕ нашли? Не то? Что вы ищете?

4.  Выберите место установки. Передатчик установите в вертикальном положении для его более оптимальной работы. Датчик установите на полу в месте наиболее вероятного скопления воды в случае протечки.

5.  Протестируйте работу передатчика в том месте, где он установлен. Если необходимо, переместите передатчик в лучшее положение с точки зрения прохождения сигнала.

6.  Чтобы снять плату передатчика, отогните держатель платы, сдвиньте плату вверх и выньте ее из корпуса. Замечание: При съеме платы не надавливайте на антенну.

7.  Выдавите в задней крышке установочные отверстия.

8.  Прикрепите корпус передатчика к стене, используя крепежные винты, так чтобы винты не касались внутренней стороны платы.

9.  Проведите кабель от датчика через отверстия для подводки кабеля.

10.  Подключите провода кабеля от датчика к клеммам передатчика в соответствии со схемой подключения.

11.  Вставьте плату передатчика в корпус, убедившись, что держатель платы защелкнулся.

12.  Перед окончательной установкой датчика, приложите мокрый кусок ткани к контактам датчика (расположены снизу датчика).

EL-2661 передаст сигнал тревоги спустя 30 секунд после определения наличия воды. Таким образом, эта 30-секундная задержка подтверждает, что тревога вызвана существенным количеством воды, и предназаначена для предотвращения возможных ложных срабатываний, которые могут быть вызваны влажностью или конденсатом. Вместе с тем, EL-2661 передает сигнал восстановления через 30 секунд после того, как контакты датчика стали сухими.

Когда Тампер открыт, действие 30-секундной задержки отменяется, для ускорения процедуры тестирования. Убедитесь, что светодиод горит во время передачи сигнала.

Замечание: Светодиод не будет гореть, когда Тампер закрыт.

13.  Закрепите датчик на полу, используя два винта, прокладки и дюбеля, входящие в комплект поставки. Датчик также может быть прикреплен к полу при помощи двухсторонней клейкой ленты, входящей в комплект поставки – смотрите раздел Установка Датчика при Помощи Двухсторонней Клейкой Ленты.

14.  Закройте переднюю крышку датчика.

Установка Датчика при Помощи Двухсторонней Клейкой Ленты.

Если для крепления к полу датчика используется двухсторонняя клейкая лента, для наилучшего результата следуйте следующим рекомендациям.

1.  Протрите всю поверхность слабым растворителем. Убедитесь, что поверхность действительно чистая, обезжиренная и сухая.

2.  Снимите один защитный слой с ленты и приклейте ее к нижней стороне датчика. Замечание: Не касайтесь пальцами липкой стороны ленты.

3.  Снимите второй защитный слой с ленты.

4.  Зафиксируйте датчик на полу, с усилием прижав его к полу на несколько секунд.

Технические характеристики

Антенна: Встроенный внутренний контур

Рабочая частота: 433.92 МГц FM

Питание: Литиевая батарея, 3.6V ½ AA

Внимание! Не перезаряжайте, не разбирайте, не нагревайте выше + 100°C !.

Ток потребления: 25 мA (режим передачи)

10mA (дежурный режим)

Защита RFI: 40 V/м

Длина кабеля: 2.4 м

Диапазон рабочих температур: 0°C - + 60°C

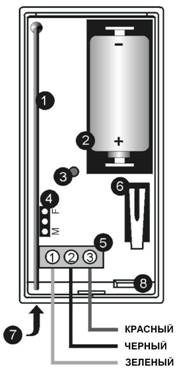

1. Антенна.

2. Батарея.

3. Светодиод индикации.

4. Перемычка заводских установок.

5. Клеммы подключения.

6. Тампер.

7. Отверстие для подводки кабеля.

8. Держатель платы.


Замечание: EL-2661 поставляется с установленной Перемычкой Заводских Установок в положение «F». Не изменяйте положение этой перемычки.


Рисунок 1. Передатчик EL-2661 (со снятой крышкой).

1. Передатчик.

2. Датчик контроля воды.

3. Контрольная панель.


Рисунок 2. Типовое применение EL-2661.
