10 класс

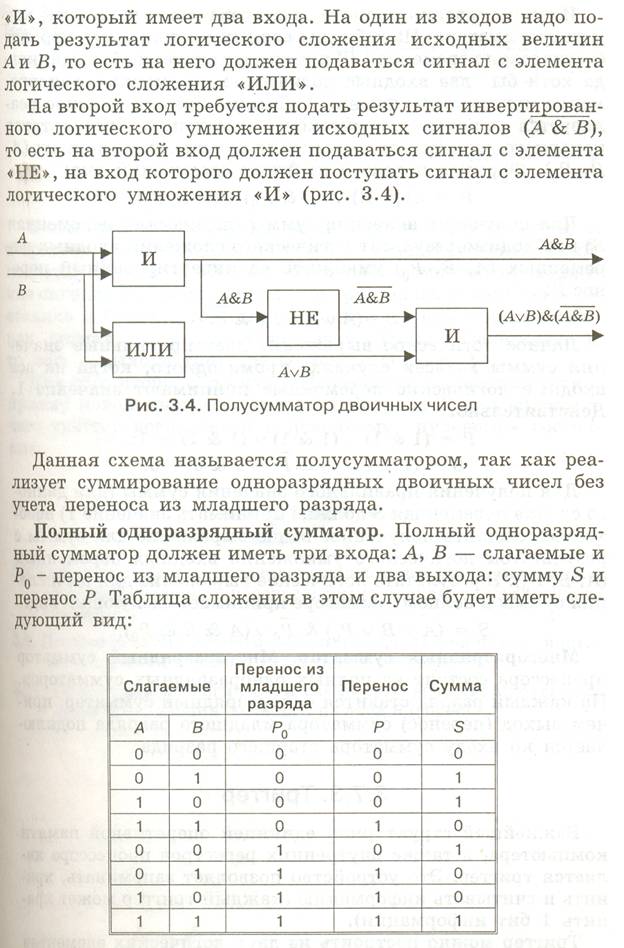

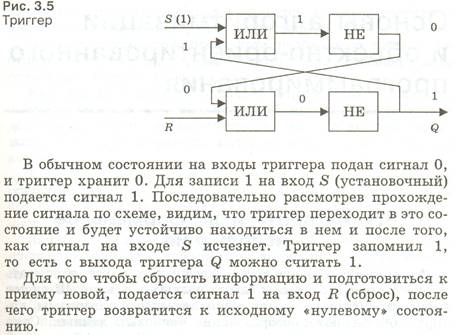

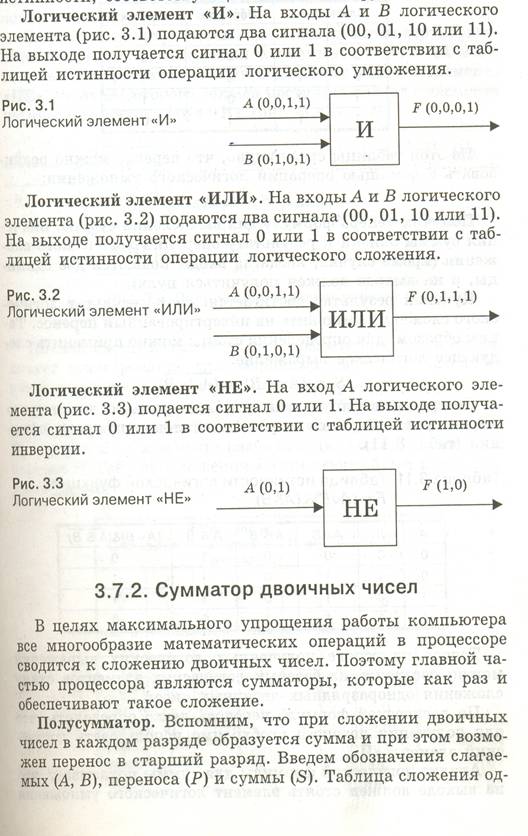

Тема: Логические основы устройства компьютера. Базовые логические элементы. Сумматор двоичных чисел. Триггер.

Цель: познакомить учащихся с основами логического устройства компьютера, базовыми логическими элементы, сумматором двоичных чисел, триггером

Оборудование: компьютерный класс, проектор

Ход урока:

Организационный момент (2 мин) Изучение нового материала (30 мин)

Лекционное изложение материала

Закрепление (10 мин)

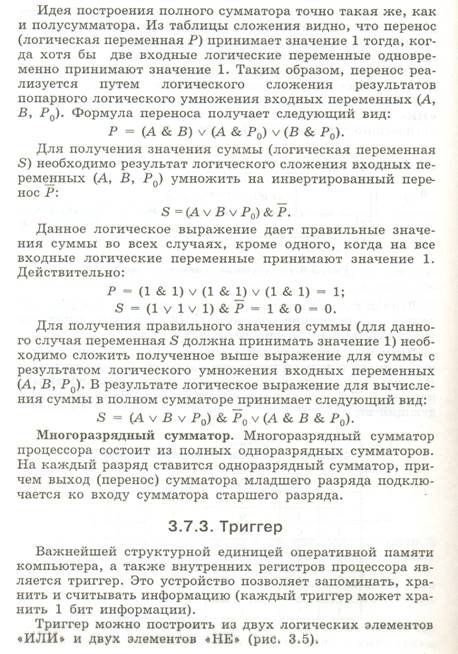

1) Доказать, построив таблицу истинности, что логическая функция P = P = ( A & B )Ú( A & P 0)Ú( B & P 0)  определяет перенос в старший разряд при сложении двоичных чисел ( A и B - слагаемые, P 0 – перенос из младшего разряда).

2)  Доказать, построив таблицу истинности, что логическая функция S = ( A Ú B Ú P 0)& Ú( A & B & P 0) определяет сумму при сложении двоичных чисел ( A и B - слагаемые, P 0 – перенос из младшего разряда).

Домашнее задание (1 мин)

П. 3.7, № 3.10

Итоги урока (2 мин)
