Инструкция по монтажу черепицы Coversys
-- Вентиляция
Вся производственная линия компании Coversys основана на трёх основных профилях, каждый из которых имеет площадь порядка 0,5 кв. м.
Небольшие размеры листов создают прерывистую структуру кровли, и определяют большое количество перехлестов, что позволяет избежать накопления паров влаги в подкровельном пространстве. Естественная вентиляция помогает избежать конденсации влаги и перегрева кровельного покрытия.
В свою очередь наличие вентиляционного канала является обязательным условием нормальной работы утеплённой кровли!
Преимущества очевидны: соответствующая стандартам кровля и долговечность кровельной обрешетки.

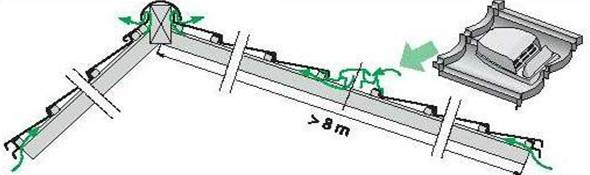

Для скатов кровли: в том случае, если скат кровли более 8 м, по середине ската рекомендуется установить вентиляционные элементы.
Кровельные вентиляторы также рекомендуется устанавливать около конька, по одному на каждые 50-70 кв. м. поверхности кровли.
-- Кровельные скаты
Продукция компании Coversys прошла все необходимые тесты и апробации и была одобрена стандартом сертификации CSTC(B) для выполнения кровли на скатах не менее 7° (или 12%). Для выполнения кровли с меньшим скатом обращайтесь в Отдел Технических Расчетов компании Coversys. Максимальный угол ската - 90°.
-- Обрешетка
Размер обрешетки. Расстояние между стропилами обрешетки
Размер обрешетки определяется в зависимости от расстояния между стропилами, которое не должно превышать 1000 мм. Принимая во внимание легкость металлочерепицы Сoversys обычно для обрешётки применяют бруски сечением 40х40 мм или 40х50 мм.
-- Разметка
Необходимо тщательно рассчитать квадратуру кровли, что значительно упростит процесс укладки черепицы. Точная разметка обрешетки поможет идеально выполнить монтажные работы и, конечно, правильно рассчитать количество необходимых элементов и аксессуаров.
Разметка расстояния между брусками обрешетки всегда производится от карниза кровли. Первая линия обрешетки крепится на конце стропильных балок. Следующая линия обрешётки размещается таким образом, чтобы первый элемент черепицы имел выступ в 30мм на уровне желоба.
Последующие ряды обрешетки укладываются по направлению к коньку, учитывая показатель Y, приведенный в таблице. При выполнении последнего ряда, возможно несколько способов, в зависимости от конечного расстояния до конька (X).
· Цельный элемент металлочерепицы
· Цельный элемент металлочерепицы с ограниченной высотой последнего ряда
· Цельный элемент металлочерепицы, отрезанный по необходимому размеру
· Выполнение последнего ряда кровли с помощью специального элемента системы Coversys (см. главу, посвященную выполнению конька: стр. 8).
-- Боковые перехлесты

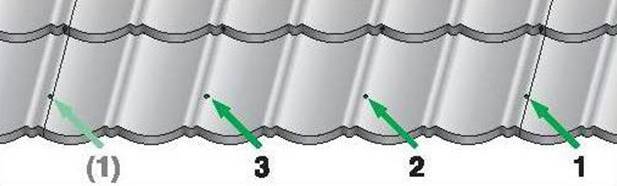

Направление боковых перехлестов напрямую определяется доминирующим направлением ветра и осадков. Металлочерепица Coversys всегда укладывается с регулируемыми боковыми перехлестами. Продукция компании Coversys всегда имеет точные линии бокового перехлеста, что обеспечивает надежную защиту от проникновения влаги на кровле с маленьким углом ската.
-- Крепеж

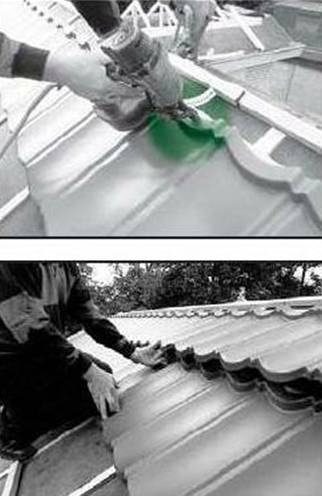

Произведите крепление гвоздями 50 мм вручную, либо с помощью пневматического пистолета.

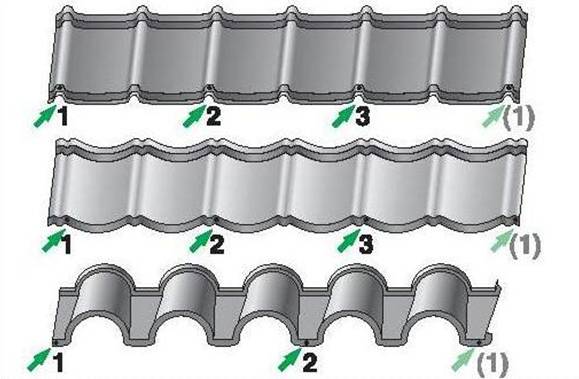

Во время пробивания листа цветное ПВХ покрытие гвоздей обеспечивает дополнительную герметичность. Крепление производится в «носовую» часть элемента, с внешней стороны основного потока осадков. При креплении необходимо крепко прижать один элемент к другому. Большое количество точек крепления на один элемент (8-12 шт./м2) позволяет выдерживать ветровые нагрузки, равные более 200 км/ч.
-- Последовательность укладки
Устройство боковых перехлестов непосредственно зависит от направления ветра и атмосферных осадков. Укладка первого ряда начинается от конька. Первоначально лист металлочерепицы крепится двумя гвоздям в самый верх волны.
Приподнимите этот ряд и подложите под него следующий элемент. Таким же образом производится укладка последующего третьего ряда. Затем, первые три ряда закрепляются гвоздями в нижней части «нос» листа (3шт. на лист). Продолжайте в такой же последовательности до второго последнего ряда. Желательно, чтобы гвоздь пробивал не более двух листов одновременно. Процедура фиксации листов упрощается при применении специального пневмопистолета для гвоздей.
Крепеж необходимо производить, крепко прижав один элемент к другому.
Последний ряд укладывается, после того, как произведено крепление защитного карнизного элемента, со свесом - 50мм. Крепеж последнего ряда производиться в нижней части элемента, в непосредственной близости к свесу кровли.
-- Выполнение элементов на коньковом ряду
Необходимо всегда придерживаться ровной линии укладки элементов металлочерепицы на протяжении всего ската. Для последнего ряда черепицы, возле коньковой части, возможно выполнение несколькими путями:
Если высота более чем длина половины элемента, возможно применение
полного элемента металлочерепицы:
· Элементы АЛЬФА крепятся с помощью применения заклепок на втором последнем ряду
· Элементы ДЕЛЬТА прикрепляются сверху элемента в обрешетку.
·
В случае, когда расстояние до конька менее длины половины элемента
· Возможно применение половинчатого элемента ДЕЛЬТА или АЛЬФА
· Крепление обеих типов производится заклепками во второй последний ряд.
-- Выполнение карниза
Для того чтобы придать полноценный вид кровли, рекомендуется применение карнизов (со свесом 50 мм).
-- Выполнение вальм и коньков

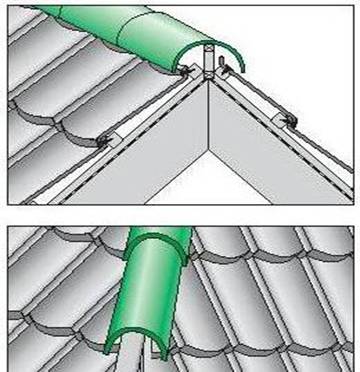

Выполнение полукруглых коньков производится на двойной, но раздельной коньковой доске (расстояние между ними необходимо для обеспечения хорошей вентиляции).
При применении V - образных коньков необходима прерывистая обрешетка для обеспечения должной вентиляции. Перехлест должен выполняться против направления основной ветровой нагрузки и осадков. Первый и последний конек заканчивается торцевой крышкой конька.
Коньки закрепляются 1 или 2-мя гвоздями в зависимости от формы и типа конька.
Элементы металлочерепицы, смежные с вальмой, обрезаются по размеру и загибаются вверх на 40 мм, не превышая высоту самой вальмы. Оставьте по 1 см пространства с каждой стороны деревянной обрешетки для обеспечения хорошей вентиляции.
-- Выполнение торца кровли
При выполнении края кровли, отрежьте элемент черепицы по размеру и загните кверху на 10-15мм. Оставьте 1см свободного пространства между крайним элементом и краем обрешетки для необходимой вентиляции.
Для выполнения края кровли Coversys существует 2 возможности:
· Применение прямоугольного/экономного 3-х модульного фронтона
· Применение архитектурного/традиционного 1 модульного фронтона.
