Общество с ограниченной ответственностью «МАКРОС+» |
ТЕХНИЧЕСКИЙ ПАСПОРТ |
Контроллер механическихпараметров турбоагрегата |
|
г. Нефтеюганск | |
ОПИСАНИЕ И РАБОТА КОНТРОЛЛЕРА |
|
Назначение: Контроллер «Пульс-2» предназначен для безконтактного измерения осевого смещения вала ротора агрегата, контроля наработки моточасов и запусков. Устройство состоит из: - блока первичного формирования сигнала (датчик) БПФС - блока обработки сигнала (микроконтроллер) МК Рабочие условия эксплуатации : - относительная влажность воздуха до 90% - атмосферное давление 60-106,7 кПа (450-800 мм. рт. ст.) - температура окружающей среды : для датчика – 15 , + 70 С для блока обработки сигнала - 5 , +70 С блок первичного формирования сигнала (датчик) допускает работу в среде паров, турбинного масла, жидкости СМТИ и нечувствительны к воздействию электромагнитного поля частотой 50Гц напряженностью до 400А/м. |
ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ |
Наименование параметра | Значение |
Блок первичного формирования сигнала БПФС (датчик М30х1,5) : | |
Рабочий зазор Sраб, мм | 2…10 |
Линейная зона рабочего зазора, мм | 3…8 |
Нелинейность % | < 3 |
Выходные напряжения, Uа : S = 0 S лин = min S лин = max S раб = max | < 1,5 В 2,7 + 0,3В 8,6 + 0,3В > 10B |
Сопротивление нагрузки, Rmin | > = 4,7 кОм |
Максимальная скорость изменения напряжения на нагрузке. | 2,5В/мс |
Напряжение питание Uраб | 15…30 В |
Номинальное напряжение питания | 24 В |
Коэффициент пульсации | < 10% |
Диапазон рабочих температур | - 15 С … +70 С |
Температурный дрейф рабочего зазора | + 5% |
Световая индикация | Есть |
Материал корпуса | Л68 , Д16Т |
Присоединение | Кабель 3х0,34 мм2 |
Защита от переполюсовки | Есть |
Степень защиты по ГОСТ | IP67 |
Максимальная скорость изменения тока нагрузки | 5мА/мс |
Блок обработки сигнала МК (микроконтроллер) | |
Коммутационная возможность исполнительных реле При постоянном напряжении до 30В При переменном напряжении до 250В Напряжение пробоя между: -открытыми контактами -контактом и обмоткой механический ресурс, мин электрический ресурс, мин | 7А 5А 750В 3000В 1*107 5*105 |
Время установления рабочего режима, мин | 0,15 |
Питание устройства осуществляется от сети переменного тока 220В 50Гц. Потребляемая мощность, ВА, не более | 5 |
Управляющий элемент прибора микроконтроллер PIC16F876A | |
ПРАВИЛА ХРАНЕНИЯ И ТРАНСПОРТИРОВАНИЯ |
При хранении контроллера не допускается попадание на него атмосферных осадков, химических и горючих жидкостей. Не допускается хранение в близи обогревательных приборов а также механических воздействий на корпус. При транспортировке предъявляются те же требования, что и при хранении. |

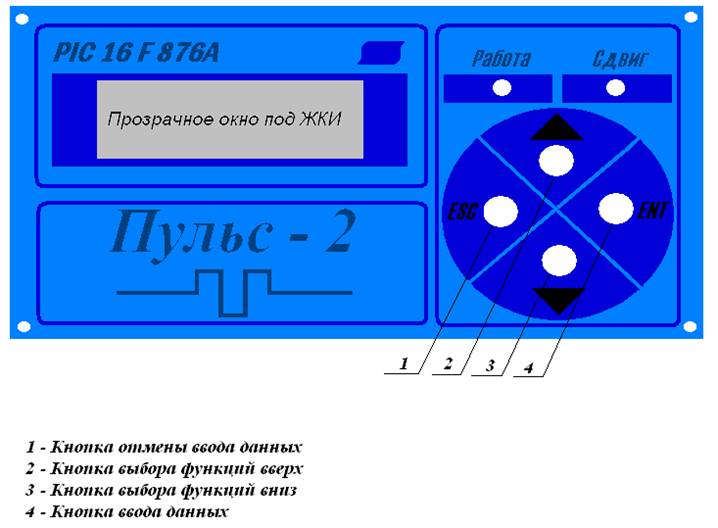

ВИД ПЕРЕДНЕЙ ПАНЕЛИ И НАЗНАЧЕНИЕ КНОПОК |
|

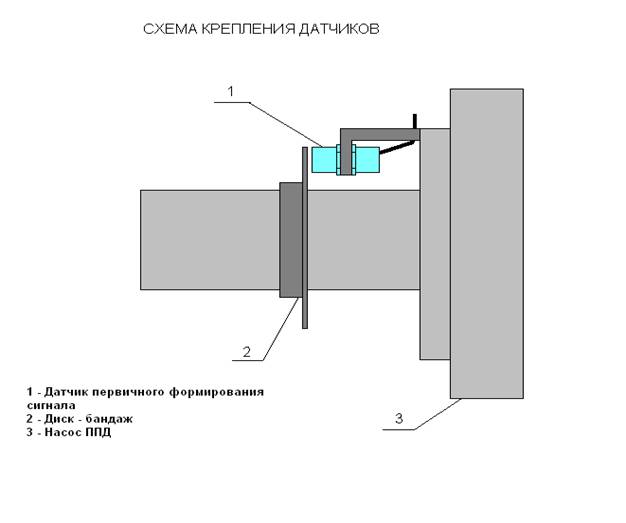

При вращении вала насоса, датчик первичного формирования сигнала, формирует импульсы и передает их на контроллер который в свою очередь начинает отсчет моточасов и регистрирует пуск агрегата. Датчик также формирует напряжение 1,3 В на 1 миллиметр отдаления диска от датчика при смещении ротора насоса с регистрацией данных на дисплее контроллера. |
ГАБАРИТНЫЕ РАЗМЕРЫ КОНТРОЛЛЕРА |
УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ |
Все подключения к прибору производятся при отключенном напряжении питания. Запрещается производить сварочные работы на агрегате или вблизи его при работающем приборе ( во избежание пробоя датчика и выхода из строя контроллера ) . |
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА |
Гарантийный срок эксплуатации контроллера – 12 месяцев со дня запуска в эксплуатацию при соблюдении условий и правил эксплуатации, хранения и транспортирования, но не более 24 месяца с момента получения продукции. |
КОМПЛЕКТНОСТЬ ПОСТАВКИ |
Датчик Контроллер Паспорт Инструкция пользования прибором | 1 шт. 1 шт. 1 шт. 1 шт. |
СВИДЕТЕЛЬСТВО О ПРИЕМКЕ |
Контроллер механических параметров «ПУЛЬС-1» соответствует техническим условиям ТУ и признан годным к эксплуатации. Дата изготовления « ______» ______________________ 200___ г. Заводской номер № ________ ОТК |
+»г. Нефтеюганск тел.(3463, факс(3463 e-mail:makarus_nick@mail.ru |
ТАБЛИЦА ПОВЕРКИ ПРИБОРА |
Проводимые мероприятия | Дата проведения |
