Инструкция по настройке модема Acorp *****@***LAN110

1)  Если в коробке с модемом присутствует установочный компакт-диск, то использовать его не нужно!

2)  Необходимо в компьютере настроить Подключение по локальной сети:

2.1) Зайдите в папку Сетевые подключения.

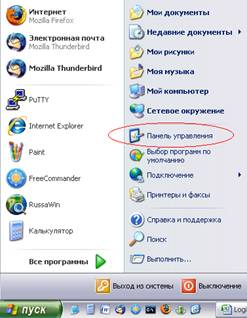

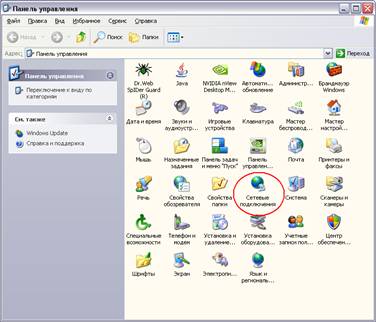

В Windows XP она находится по пути: Пуск è Панель управления è Сетевые подключения (либо Пуск è Настройка è Панель управления è Сетевые подключения) как это показано на рисунке 1.

Рисунок 1

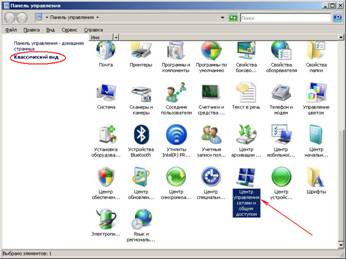

В Windows Vista она находится по пути: Пуск è Панель управления è Центр управления сетями и общим доступом è Управление сетевыми подключениями (рисунок 2).

Рисунок 2

2.2) В окне Сетевые подключения нужно найти ярлык Подключение по локальной сети. Он может выглядеть так, как на рисунке 3.

ИЛИ

Рисунок 3

2.3) На ярлыке Подключение по локальной сети кликнуть правой кнопкой мыши и выбрать Свойства (рисунок 4)

Рисунок 4

2.4) В появившемся окне найти компонент Протокол Интернета (TCP/IP) (при использовании Windows XP) (рисунок 5a) кликнуть на нем дважды.

При использовании Widows Vista нужно убрать галочку напротив компонента Протокол Интернета (TCP/IPv6) затем найти компонент Протокол Интернета (TCP/IPv4), как показано на рисунке 5б, и дважды кликнуть на нем.

а) б)

Рисунок 5

2.5) В появившемся окне нужно отметить надпись Использовать следующий IP-адрес.

Затем в поле IP-адрес прописать: 192.168.1.2

Поле Маска подсети необходимо просто кликнуть – значение маски появится само: 255.255.255.0

НЕ нашли? Не то? Что вы ищете?

Должно получиться как на рисунке 6. Затем нажать OK, и в окне Свойств подключения по локальной сети также нажать кнопку OK (или Закрыть)

Рисунок 6

3)  Необходимо открыть обозреватель Интернет-страниц. По умолчанию в Windows это Internet Explorer

4)  В адресной строке необходимо набрать адрес ресурса: 192.168.1.1 (рисунок 7). Затем осуществить переход на этот адрес.

Рисунок 7

Что бы войти в интерфейс модема потребуется ввести имя пользователя и пароль. По умолчанию в модемах Acorp пользователь: Admin, пароль: Admin (можно уточнить в инструкции к модему).

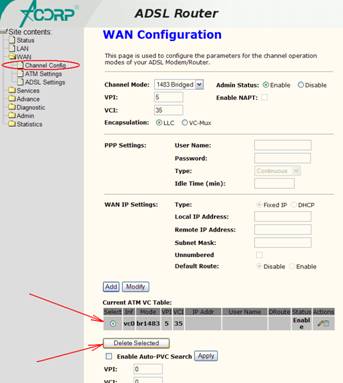

5)  В появившемся окне выбрать пункт WAN, затем подпункт Channel Config. Затем необходимо удалить существующую заводскую настройку виртуального пути (строчка в серой таблице), для чего ее необходимо отметить (установив флажок Selected в таблице), а потом нажать кнопку Delete Selected под таблицей (смотри рисунок 8).

C:\Documents and Settings\Ilya Rarov\Рабочий стол\Acorp *****@***LAN110 (Скрины исправленные)\01.bmp

Рисунок 8

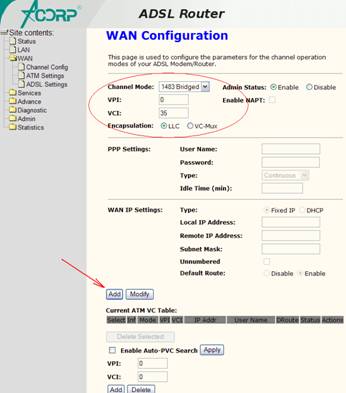

6)  Необходимо настроить виртуальное соединение под Интернет. Для этого должны быть установлены следующие настройки:

Channel Mode: 1483 Bridged

VPI: 0

VCI: 35

Encapsulation: LLC

После чего нажать кнопку Add (рисунок 9).

C:\Documents and Settings\Ilya Rarov\Рабочий стол\Acorp *****@***LAN110 (Скрины исправленные)\02.bmp

Рисунок 9

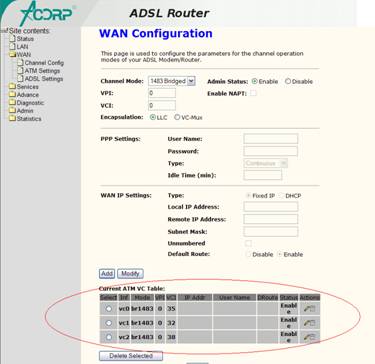

7)  Дважды повторив пункт 6, нужно настроить еще два виртуальных пути. При этом все параметры, перечисленные выше остаются прежними, за исключением VCI. В одном случае ему нужно будет установить значение 32 (нужно для работы Медиазоны), в другом 38 (необходимо для подключения сервиса Diesel-TV). В итоге таблица виртуальных соединений должна выглядеть как на рисунке 10.

Рисунок 10

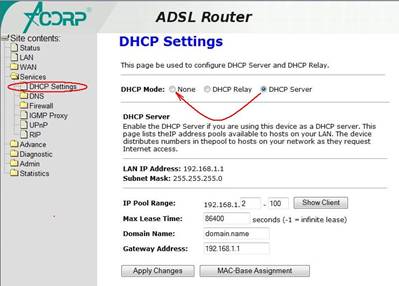

8)  Для работы Медиазоны необходимо отключить в модеме DHCP-сервер. Для этого нужно перейти в пункт Services, подпункт DHCP Settings. Далее в настройке DHCP Mode установить значение None (рисунок 11). Затем нажать кнопку Apply.

C:\Documents and Settings\Ilya Rarov\Рабочий стол\Acorp *****@***LAN110 (Скрины исправленные)\03.jpg

Рисунок 11

9)  Необходимо сохранить все сделанные настройки. Для этого нужно перейти в пункт меню Admin, подпункт Commit/Reboot, и нажать кнопку Commit and Reboot (рисунок 11). После этого произойдет сохранение всех настроек и перезагрузка модема. Можно закрыть обозреватель.

C:\Documents and Settings\Ilya Rarov\Рабочий стол\Acorp *****@***LAN110 (Скрины исправленные)\05.bmp

Рисунок 11

10)  Для работы Медиазоны после настройки модема необходимо вновь произвести настройки в Подключении по локальной сети. Для этого нужно повторить все действия, которые были описаны в пункте 2. Единственное отличие заключается в том, что на заключительном этапе (п 2.5) нужно активировать пункты меню Получить IP-адрес автоматически и Получить адрес DNS-сервера автоматически (рисунок 12).

Рисунок 12
