| C 75, C 100, B 517 / 8 |
| Технические характеристики на комбинированные горелки... Список запчастей......................... Электрические и гидравлические схемы................ | 1-7 8-15 17-23 |
Основные компоненты
· Блок автоматики горелки LFL 1.333
· Контроль факела: фотоэлемент УФ QRA2
· Двигатеь воздуходувки: трехфазный ток 230/400 В, 50 Гц, 2900 мин-1
С75 1,1 кВт
С100 1,5 кВт
· Контактор двигателя:
230 / 400 В LC 1 K
· Максимальное реле тока двигателя вентилятора:
400 В
75-100 LR 2K 2,6 / 3,7A
230 В (в объем поставки не входит)
75 LR 2K 3,7 / 5,5A
100 LR 2K 5,5 / 8,0A
· Колесо вентилятора: Ø 240 х 82
· Трансформатор розжига: 2 х 7,5 кВ
· Управление воздушной заслонкой:
серводвигатель SQMA2 34сек.
· Реле давления воздуха: LGW 10 A2
· Набор для жидкотопливного насоса:
двигаВ, 50 Гц, 0,140 кВт 2850 мин-1
конденсатор 4μF 400 В
Жидкотопливный насос с 2 клапанами: АТ2 95С 9585 1, 150 л/ч при 0 бар, загрузка при 2 барах
Жидкотопливный предохранительный клапан:
2/2 – NF. G1/8 230В-50Гц
Рабочие характеристики
Температура окружающей среды:
- Рабочая температура: -5...40°C
- Температура хранения: -20...70°C
Напряжение / частота:
- Цепь управления
230 В переменный ток –15...+10% - 50 Гц±1% однофазный
- Силовая цепь
400 В переменный ток –15...+10% - 50 Гц±1% трехфазный
Вид защиты:
- IP 54 (с прозрачным затвором на колпаке)
! При электропитании без заземленной нейтрали
смонтируйте изоляционный трансформатор
с 2,5 А / 630 ВА.

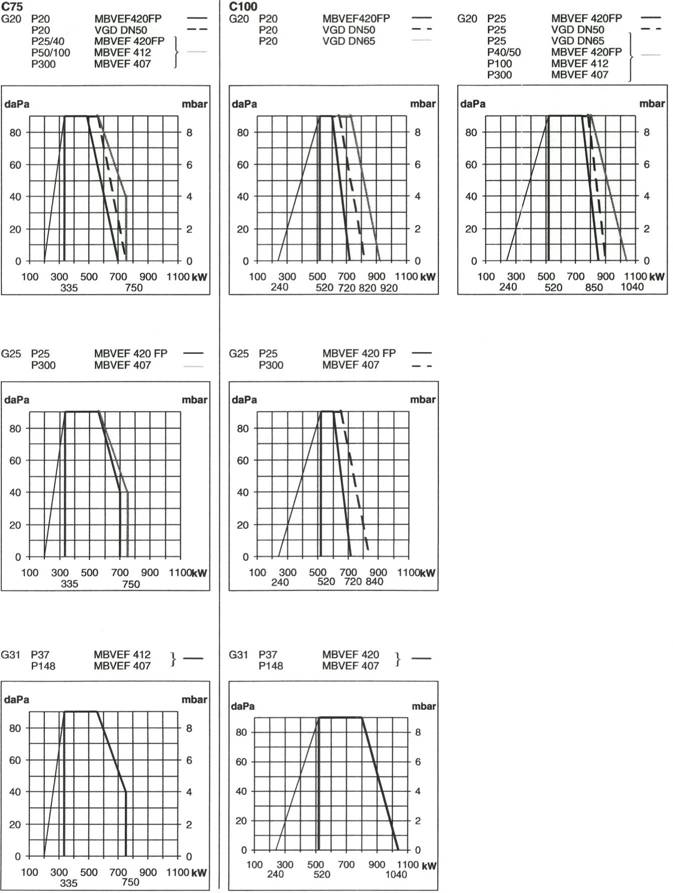

Рабочие поля
Тип | Группа | Давление на входе | Теплотворная способность Hi при 0°C и 1013 мбар | Газ | |||
Pn мбар | Pmin мбар | Pmax мбар | мин. (кВтч/м3) | макс. (кВтч/м3) | |||
Газ Н | 2H | 20 | 17 | 25 | 9,5 | 11,5 | G20 |
25 | 20 | 30 | |||||
40 | 32 | 48 | |||||
50 | 42,5 | 57,5 | |||||
100 | 80 | 120 | |||||
300 | 240 | 360 | |||||
Газ L | 2L | 25 | 20 | 30 | 8,5 | 9,5 | G25 |
300 | 240 | 360 | |||||
Газ Р | 3Р | 37 | 25 | 45 | 24,5 | 26,5 | G31 |
148 | 120 | 180 |
Мощность кВт | С75 | G20p20 G25p25 мбар | 25/40/50 100/300 мбар | 37/148 мбар | С100 | G20p20 мбар | G25p25 G20p25 мбар | 40/50 100/300 мбар | 37/148 мбар | |
мин | макс | макс | макс | мин | макс | макс | макс | макс | ||
Горелка | (кВт) | 335 | 700 | 750 | 750 | 520 | 720...900 | 720...900 | 1040 | 1040 |
Мин. мощность розжига | (кВт) | 200 | - | - | - | 240 | - | - | - | - |
Котел | (кВт) | 310 | 644 | 690 | 690 | 480 | 665...845 | 660...830 | 960 | 960 |
Эффект. расход газа при 15°C и 1013 мбар | ||||||||||
Прир. газ группы Н Hi= 9,45 | м3/ч кВтч/м3 | 35 | 74 | 79 | - | 55 | 76...97 | 76...95 | 110 | - |
Прир. газ группы L Hi= 8,13 | м3/ч кВтч/м3 | 41 | 86 | - | - | 64 | 89...113 | 89...111 | 128 | - |
Сжиженный газ П Hi= 24,44 | м3/ч кВтч/м3 | 14 | - | - | 31 | 21 | - | - | - | 43 |
Плотность кг/м3 = 1,98 | ||||||||||

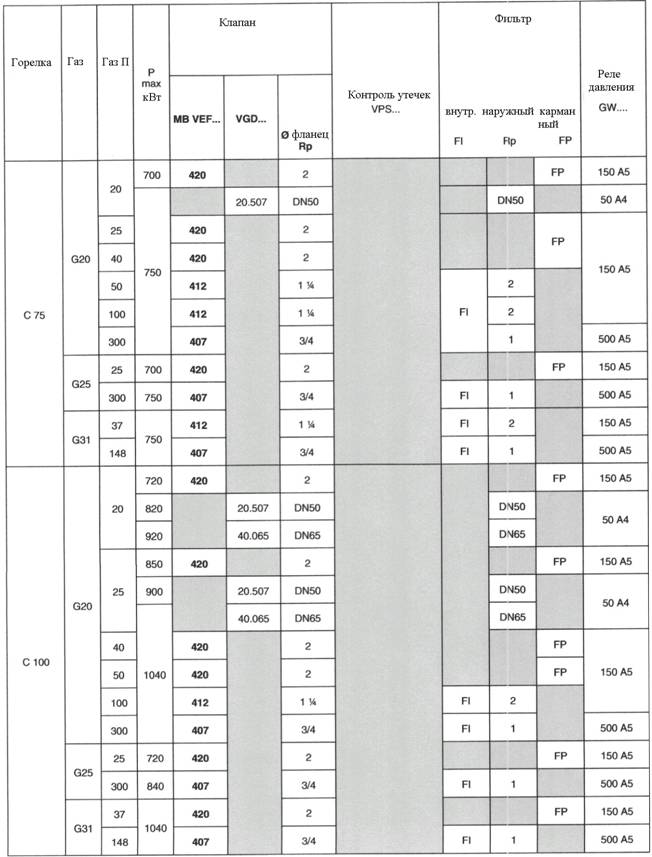

Газорегулирующая арматура

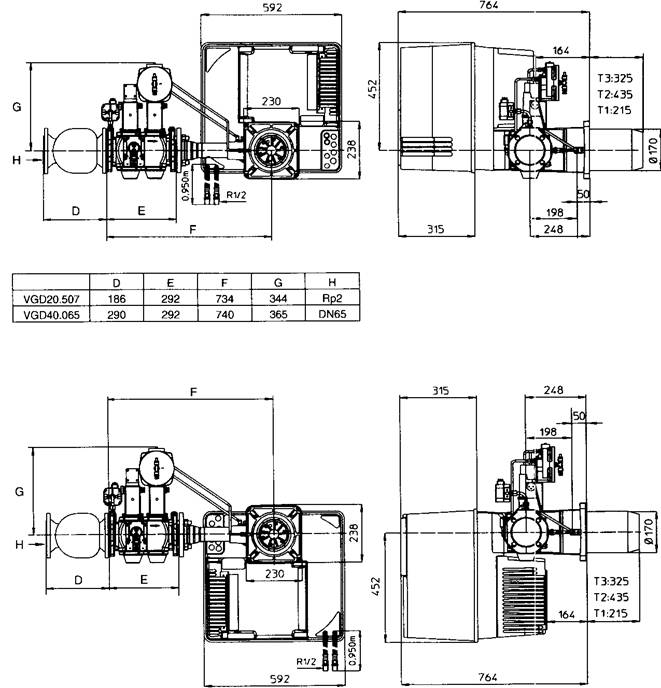

Чертеж с размерами
Чертеж с размерами
Для техухода с каждой стороны горелки должно быть оставлено
свободное место как минимум 0,6 м.
Вентиляция котельного помещения
Подача свежего воздуха должна составлять
1,2 м3/кВтч мощности горелки.
Газорегулирующая арматура
Возможен горизонтальный монтаж справа или слева.
| Список запчастей |
|
Поз. | Название | Арт.№ |
500.1 | Оборудование С 75/100 | |
Т1 | ||
Т2 | ||
Т3 | ||
501 | Турбулятор 75 Ø130/40-9FD. +6Ø5 100 Ø125/40-9FD. +6Ø5 | А А |
502 | Трубка сопла | |
Т1 | ||
Т2 | ||
Т3 |
Поз. | Название | Арт.№ |
503 | Жаровая труба | |
75 Ø141/130/170 | ||
х 305 Т1 | А | |
х 525 Т2 | А | |
х 415 Т3 | А | |
100 Ø141/125/170 | ||
х 305 Т1 | А | |
х 525 Т2 | А | |
х 415 Т3 | А | |
504 | Уплотнение | В |
505 | Винт М6 налево 3х | А |
508 | Электрод 2х | В |
509 | Кабель розжига 2х | |
L850 T1 | А | |
L1050 T2-T3 | В | |
509.1 | Колпачок для розжигового кабеля 2х | |
512 | Газовая гильза / газовое сопло 6х | |
513 | Газовые сопла 6х | А |
513.2 | Винт 2 М5х6 3х | |
514 | Звездообразная газовая головка | |
515 | Кольцо круглого сечения / головка трубки сопла | |
516 | Головка трубки сопла | |
Т1 | ||
Т2 | ||
Т3 | ||
517 | Установочный винт / газовое сопло | |
518 | Удлинение сопла |
|

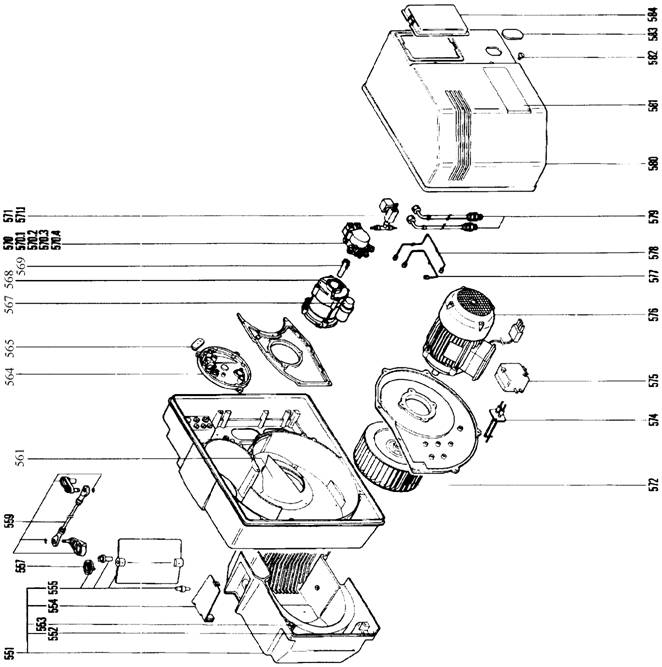

Поз. | Название | Арт.№ |
551 | Воздушный короб BG | |
552 | Уплотнительная лента для воздушного короба / BG | |
553 | Изоляция / воздушный короб | |
554 | Крышка / воздушный короб | |
555 | Воздушная заслонка BG | |
557 | Пружина (серая) / воздушная заслонка | |
559 | Муфта | |
561 | Рециркуляция воздуха | |
75 (черный) | ||
100 (белый) | ||
564 | Крышка BG | |
565 | Ввод | |
567 | Конденсатор 4 F(2P.3) | А |
568 | Двигатель / насос 140 Вт + конденсатор | А |
569 | Муфта | Е |
570 | Насос АТ2 95С 9585 | А |
570.1 | Катушка 2х | В088594 |
570.2 | Фильтр Н24 | В |
570.3 | Уплотнение для крышки | Н088493 |
571 | Магнитный клапан 2/2 NF G1/8 | А089099 |
571.1 | Катушка | А089142 |
572 | Колесо вентилятора Ø 240 х 82 Ø 19 | А |
574 | Ниппель дифференциального давления | |
75 (черный) | ||
100 (белый) | ||
575 | Реле давления LGW 10 A2 | А |
576 | Двига/400 В | |
75 1,1 кВт Ø 19 | А | |
100 1,5 кВт Ø 19 (специальный) | А | |
577 | Трубчатый насос DG 1-ступенчатый | |
578 | Трубчатый насос DG 2-ступенчатый | |
579 | Жидкотопливный шланг L 1,50м 2х | В |
580 | Звукоизолирующий колпак | А |
581 | Маркировочная табличка | |
75 | А | |
100 | А | |
582 | Винт | С |
583 | Крышка / деблокирование IP54 | А |
584 | Крышка / панель | А |
|

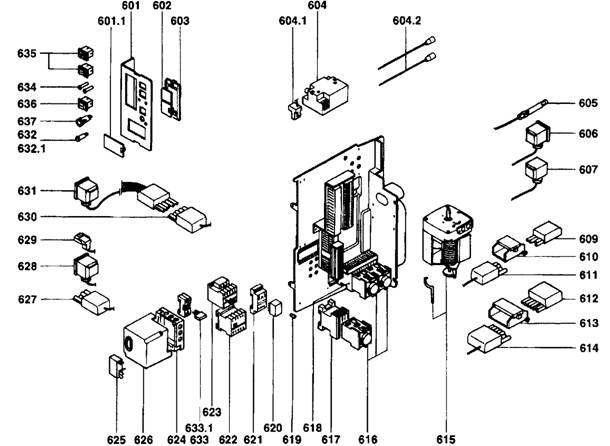

Поз. | Название | Арт.№ |
601 | Панель управления | |
601.1 | Крышка / деблокирование | |
602 | Крышка / деблокирование / основание | |
603 | Основание | |
604 | Трансформатор розжига | А |
604.1 | Штекер 2-полюсный 2Р + кабель трансформатора | А |
605 | Фотоэлемент QRA2 | А066268 |
606 | 3 полюса 3Р./ Реле давления газа | |
607 | 3 полюса 3Р./ Газоввый клапан | |
609 | 4-полюсный штекер 4Р. / система | А088739 |
610 | Колпак / штекер 4-полюсный 4Р. | |
611 | 4-полюсная розетка + кабель регулирования | |
612 | 7-полюсный штекер / система | А088737 |
613 | Колпак / штекер 7-полюсный | |
614 | 7-полюсная розетка + кабель / рег. | |
615 | Сервопривод SQM50.481 A2 | А |
616 | Замедленное реле TP40D 3x | А077626 |
617 | Вспомогательный контактор К31Е | |
618 | Контактор двигателя А9 / замедл. 2х | А077618 |
619 | Резиновый колпачок | |
620 | Реле 4RT 55.34 | А |
621 | Основание реле 55.34 | |
622 | Реле контактора двигателя Т. LR2K 400 В 5,5 - 8,0 А | А |
623 | Контактор двигателя T. LC1K | А |
624 | Цоколь реле AGM 4 | А077538 |
626 | Реле LFL 1-333 | А077757 |
627 | 4-пол. L400 / двигатель вентилятора | |
628 | 3-пол. L1200 / реле давления воздуха | |
629 | 3-пол. штекер / двигатель насоса | А |
630 | 3-пол. / жидкотопливный клапан 2х | А |
631 | 3-пол. / отводной жидкотопливный клапан | |
632 | Предохранительный комплект | D170279 |
632.1 | Слаботочный педохранитель 5х20 6,3А | A077668 |
633 | Измерительный мост (постоянный ток) | |
633.1 | Коммутационная коробка 2х | |
634 | Зеленый диод 230 В 2х | |
635 | Рабочий выключатель | |
636 | Рабочий выключатель | |
637 | Рабочий выключатель |
|

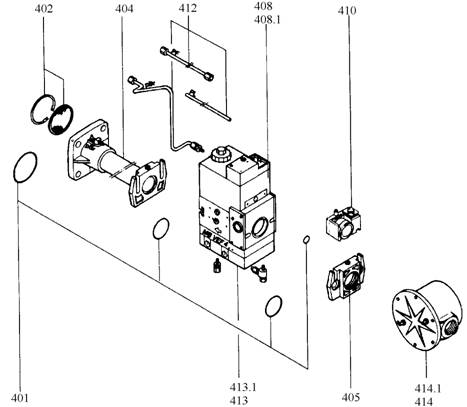

Поз. | Название | Арт.№ |
401 | Кольцо круглого сечения / фланец | |
402 | Предохранительное кольцо + стабилизатор Ø 60 | |
404 | Газовая труба | |
1 | 407 Rp 3/4 | |
2 | 412 Rp 1,1/4 | |
405 | Фланец / МВ... 2х | |
1 | 407 Rp 3/4 | А089577 |
2 | 412 Rp 1,1/4 | В088664 |
406 | Кольцо круглого сечения / фланец МВ 2х | |
1 | 407 Ø 36х3 | 7088822 |
2 | 412 Ø 50х3 | 7088928 |
Поз. | Название | Арт.№ |
408 | Клапан | |
1 | MB VEF 407 B01 S30 | А |
2 | MB VEF 412 B01 S10 | А |
408.1 | Магнитная катушка VS + VA | |
1 | 407 n°1105 | А |
2 | 412 n°1205 | А |
410 | Реле давления | |
1 | GW 500 A5 | А |
2 | GW 150 A5 | А |
412 | Трубки pL+pF G. D. | |
1 | 407 | |
2 | 412 | |
413 | Сетка | |
1 | 407 | А |
2 | 412 | А |
413.1 | Фланцевое уплотнение / крышка сетки | |
1 | 407 | 7088839 |
2 | 412 | |
414 | Наружный фильтр | |
1 | Rp1 | А |
2 | Rp2 | А |
414.1 | Фильтрующий элемент | |
1 | Rp1 | А112286 |
2 | Rp2 | А112287 |

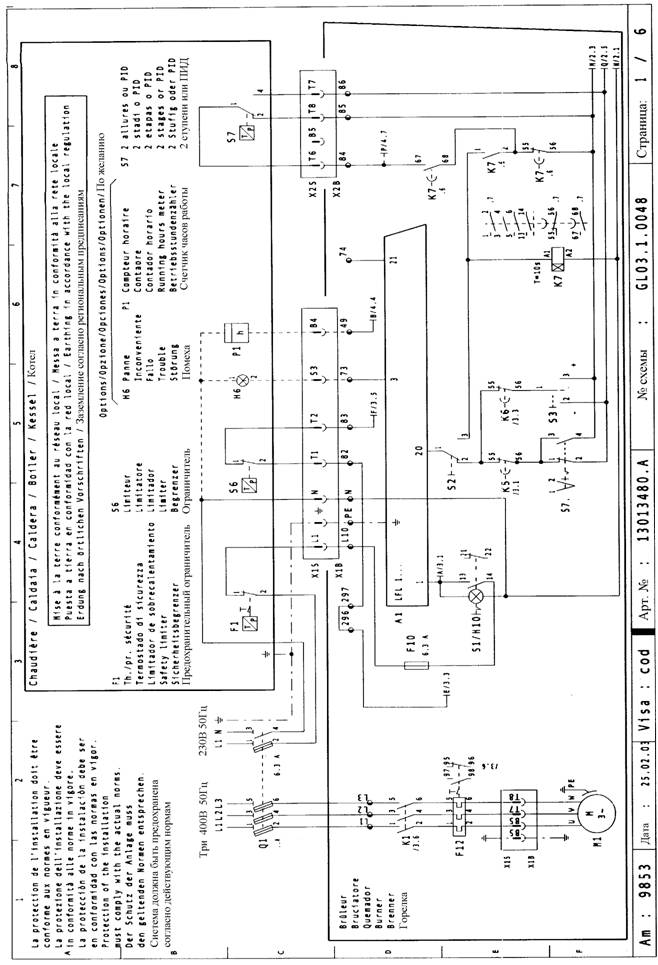

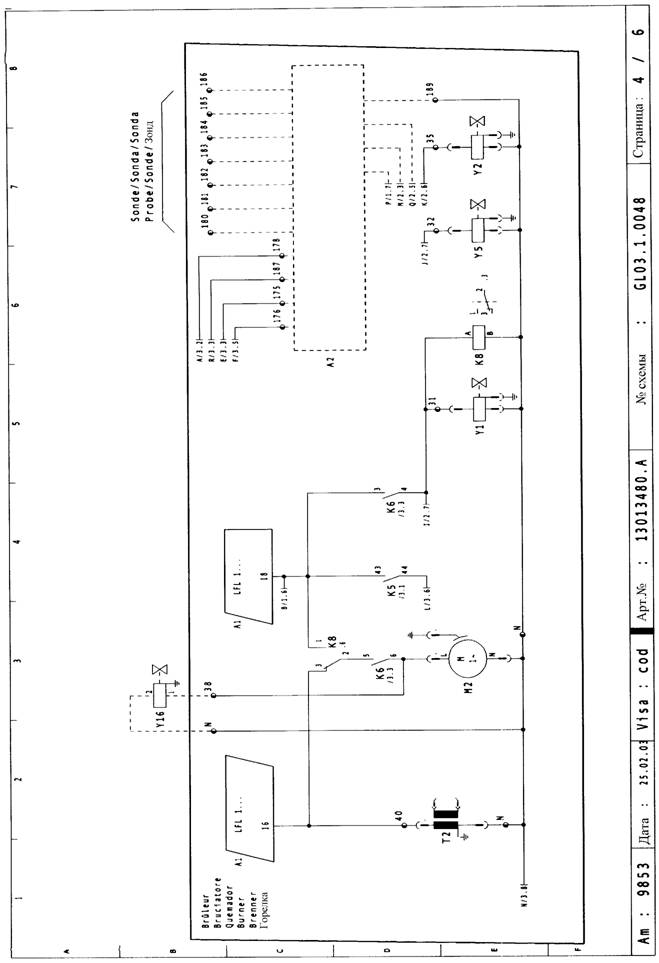

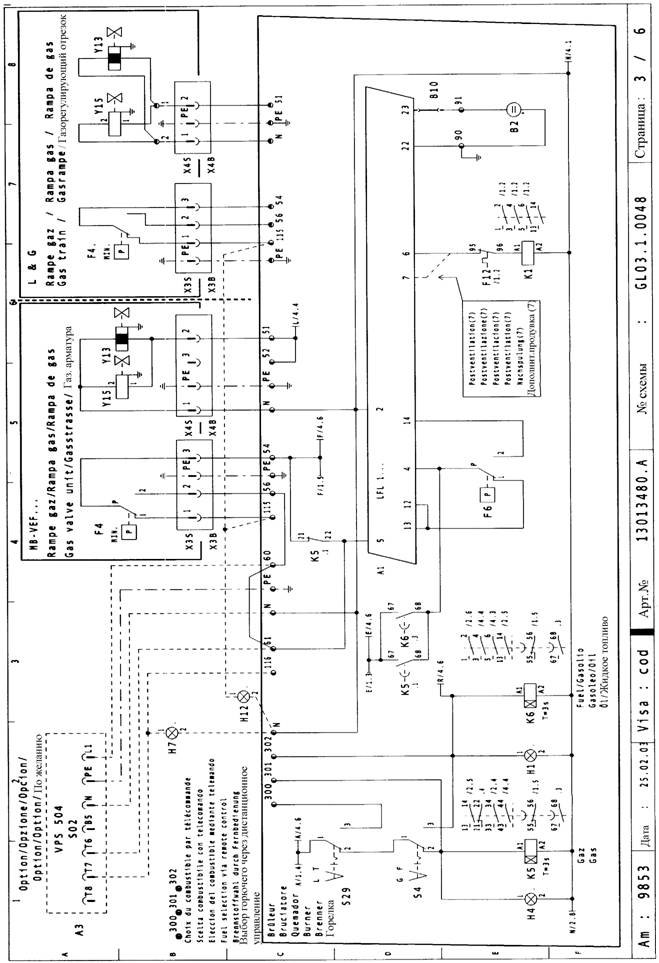

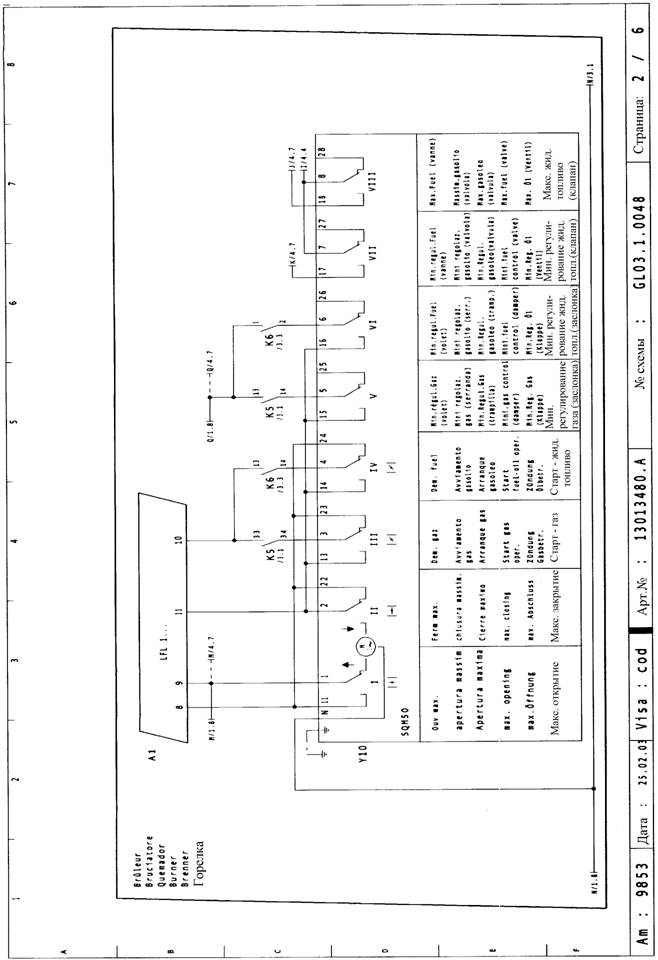

| Электрические и гидравлические схемы |
А1 | Блок автоматики горелки |
А2 | Регулятор |
А3 | Контроль утечек VPS 504 |
B2 | Контроль факела |
В10 | Измерительный мост |
F4 | Реле давления газа |
F6 | Реле давления воздуха |
F10 | Предохранитель управления |
F12 | Теплоизоляция М1 |
H1 | Жидкое топливо |
H4 | Газ |
H7 | Утечка |
H12 | Нехватка газа |
K… | Контактор / реле |
M1 | Двигатель горелки |
M2 | Двигатель насоса |
S1/H10 | Вкл./выкл. |
S2 | Переключатель ручн./автомат. |
S3 | Выключатель + / - |
S4 | Газ / жидкое топливо |
S7 | Выключатель 1 / 2 |
S29 | Газ / жидкое топливо через дистанционное управление |
T2 | Трансформатор розжига |
Y1 | Жидкотопливный клапан, ступень 1 |
Y2 | Жидкотопливный клапан, ступень 2 |
Y5 | Байпассный клапан |
Y10 | Сервопривод |
Y13 | Газовый клапан со стороны горелки |
Y15 | Предохранительный газовый клапан |
Y16 | Защитный клапан |
296/297 | Вкл./выкл. через дистанционное управление |

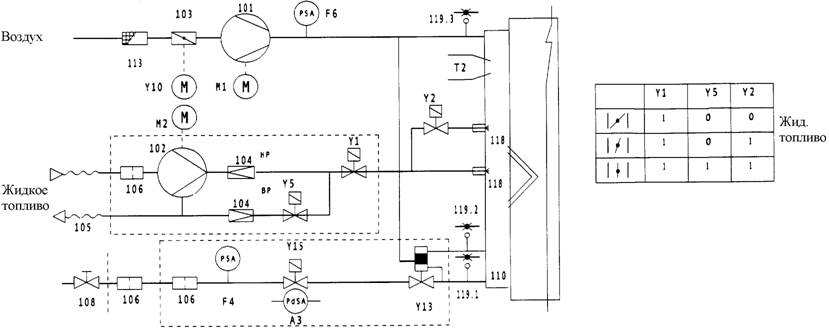

А3 | Контроль утечек |
101 | Вентилятор |
102 | Насос |
103 | Воздушная заслонка |
104 | Регулятор давления |
105 | Шланг |
106 | Фильтр |
108 | Ручной запорный клапан |
110 | Газовый инжектор |
113 | Всасывающая решетка |
118 | Сопла |
119 | Измерительный ниппель 1 газ; 2 топка; 3 воздух |
