CORDA XXS
портативный усилитель для наушников
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
Дорогие любители музыки,
CORDA XXS – это небольшой портативный усилитель, разработанный специально для наушников. Качество звука и динамика значительно превосходят обычные CD - и MP3-плееры, что позволяет раскрыть весь акустический потенциал ваших наушников.
Чтобы как можно больше извлечь из вашего нового усилителя для наушников, мы рекомендуем внимательно прочесть все инструкции. Усилитель CORDA XXS был разработан любителями музыки для любителей музыки, и мы надеемся, что он прослужит вам многие и многие годы.
Жан Мейер
Питание
Усилитель CORDA XXS работает от 9В блочной батареи. Аккумуляторный отсек открывается и закрывается путем поворота задвижки на тыльной стороне усилителя. Правильное расположение и полярность батареи указаны на крышке отсека. Усилитель потребляет 7мА, ресурс батареи составляет около 100 часов.
Кроме того, усилитель может питаться от внешнего регулируемого источника питания с допустимой силой тока не менее 20 мА и постоянным напряжением от 6 до 12 Вольт. Источник подключается напрямую к специальному разъему, расположенному на тыльной стороне усилителя.
Внутренний и внешний диаметр сетевой вилки должен быть 1,2/3,5 мм (0,05”/0,15”). Внешний стержень вилки должен иметь отрицательное напряжение, быть не заземленным, а свободным. Внутреннее напряжение должно быть положительным. Убедитесь, что между внешним стержнем и корпусом нет электрического контакта.
Усилитель защищен от сетевого напряжения обратной (неправильной) полярности.
!!!!!!! Напряжение выше 12В опасно для усилителя
Не используйте источник переменного тока или нерегулируемый источник питания!!!!!!!!
Если одновременно подключить внешнее питание и батарею, то усилитель будет работать от того источника, у которого выше напряжение. Поэтому рекомендуется использовать сетевое напряжение мощностью не менее 10В, поскольку, таким образом, ток батареи будет сведен к минимуму.
Коммутация
Усилитель XXS разработан для использования совместно с портативным CD - или MP3-плеером. Соедините разъем "line-out" (линейный выход) проигрывателя с левым «входом», расположенном на передней панели усилителя. Если в плеере нет линейного выхода, воспользуйтесь разъемом для наушников и добавьте громкость примерно на 80% от максимально возможной.
Наушники необходимо подсоединить к разъему, расположенному справа на передней панели усилителя CORDA XXS. Если у наушников есть только 6,35 мм (1/4”) разъем, тогда вам понадобится переходник, который продается почти во всех магазинах аудио и электроники. Имейте в виду, что во многих наушниках 3,5 мм разъем (незаметно) объединен с 6,5 мм разъемом.
Возможно, вам захочется использовать этот усилитель для наушников в комбинации с домашним оборудованием. Для этого понадобится кабель с адаптером с 3,5 мм стерео разъемом с одной стороны и разъемы типа «тюльпан-тюльпан» (RCA) с другой.
Если к центральному усилителю подсоединяются несколько источников, то есть возможность подключить CORDA XXS к выходу «tape-out» этого усилителя. Несмотря на то, что теперь источник можно выбирать с помощью переключателя Rec, регуляторы тона и громкости центрального усилителя не влияют на качество звука.
Активация устройства
XXS выключается путем поворота регулятора громкости против часовой стрелки до механического щелчка. Если повернуть регулятор по часовой стрелке, усилитель включится. Во включенном состоянии на передней панели горит красный индикатор.
При подключении к внешнему источнику питания усилитель включается автоматически.
Регулировка громкости
Громкость на CORDA XXS регулируется с помощью ручки, расположенной на передней панели усилителя, и добавляется по часовой стрелке.

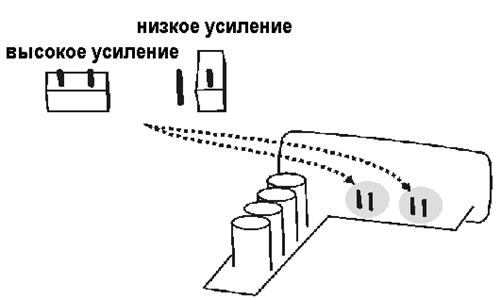

При использовании низкоомных наушников и/или источников с высоким сигналом, громкость будет достаточно большой даже при незначительном повороте регулятора. Чтобы этого избежать, можно понизить коэффициент усиления. Для этого открутите два болтика, которые удерживают переднюю панель, откройте аккумуляторный отсек и аккуратно выньте переднюю панель и печатную плату, надавив на нее с обратной стороны. На печатной плате находятся две пары контактов, соединенных шунтами. Усиление изменится, если удалить эти шунты.
Перед тем, как собрать усилитель обратно, убедитесь, что болтики вставлены правильно, чтобы не повредить резьбу внутри алюминиевого корпуса. Не переусердствуйте!
По мощности усилитель CORDA XXS значительно превосходит обычный портативный MP3-проигрыватель. Что не только гарантирует меньше искажений, но также может вызвать серьезные повреждения слуха. Во время прослушивания наушников у нас отсутствуют несколько механизмов обратной связи, связанные с уровнем громкости, которые присутствуют, когда мы слушаем колонки. Искажение намного меньше, тело не ощущает низких частот, нет сдерживающего психологического фактора, мы никому не мешаем, что легко соблазняет к тому, чтобы добавить громкость, уровень которой уже может быть опасным для слуха. Нарушения слуха вследствие постоянного воздействия большой громкости медленно, но необратимо ведет к полной потере слуха.
!!!!!!!!
Настраивайте звук осторожно
Контактные проблемы
Вход и разъемы для наушников слегка утоплены в передней панели усилителя. Таким образом на разъемы не оказывается излишнего давления, что защищает их от повреждения.
Физически разъемы не соединены с передней панелью, а находятся непосредственно на печатной плате. Печатная плата может немного смещаться вперед и назад внутри усилителя. Это никоим образом не приводит к плохому электрическому контакту.
Если в аккумуляторный отсек вставлена батарея, то она будет оказывать достаточное давление на печатную плату, чтобы предотвратить смещение разъемов, поэтому никаких проблем с контактом не будет.
Однако если батарея не вставлена и, для работы усилителя используется внешний источник питания, то давления не будет, и могут возникнуть некоторые проблемы. В таком случае рекомендуется вставить в аккумуляторный отсек батарею. При этом убедитесь, что напряжение внешнего источника выше, чтобы избежать расхода батареи.
Иногда могут при использовании определенных штекеров также могут возникать проблемы, это связано с тем, что разъемы располагаются слишком глубоко в передней панели. Для решения этого вопроса выньте из усилителя печатную плату (см. «Регулировка громкости») и слегка укоротите ее с помощью острого ножа. Это несложная процедура, но будьте внимательны и аккуратны!
Аксессуары
Отвертка для снятия передней панели.
Mini-mini межблочный кабель для подсоединения к (портативному) проигрывателю.
Четыре резиновых ножки для стационарной установки.
Технические данные
Вес без батареи: 85 гр
Размеры: 8,8 x 4,7 x 2,2 см
Напряжение питания: 6вольт
прямого тока
Среднее потребление тока: 7 mA
Максимальное усиление(1 кГц): 4 / 18 dB (low/high gain)
Входное сопротивление: 13 кОм
Выходное сопротивление: < 1 Ом
