Блоковая модель. Настройки отображения

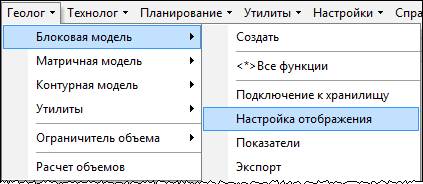

Диалог настройки отображения модели месторождения блокового типа вызывается из меню “Геолог – Блоковая модель – настройки отображения”
Модель месторождения блокового типа может быть отображена двумя способами: топология и палетка.

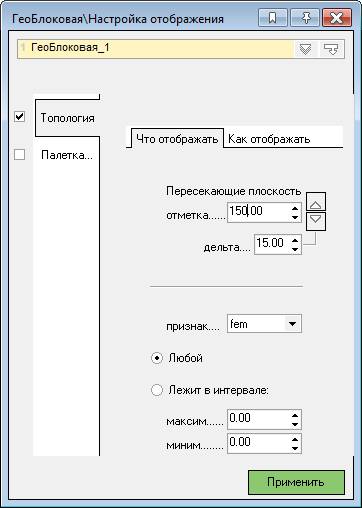

Топология: отображение горизонтальных сечений на заданной высотной отметке. Вкладка Что отображать: пользователь в поле отметка задает высотную отметку горизонтальной плоскости сечения модели. Далее в поле признак выбирается из раскрывающегося списка признак, который будет отображаться. Для выбранного признака указывается интервал, в пределах которого будут отображаться значения выбранного признака. Интервал может быть: любой, и могут быть заданы границы интервала – максим и миним. Вкладка Как отображать: здесь пользователь в поле признак также выбирает из раскрывающегося списка признак, который будет отображаться. Перо – задается цвет, стиль и толщина отображения линии границ ячеек модели.. Стиль – задается стиль штриховки ячеек модели. Цвет – задается градиентная заливка ячеек модели в зависимости от значений отображаемого признака. По нажатию кнопки |
|
на чертеже отображаются горизонтальные сечения на заданной высотной отметке по модели месторождения.

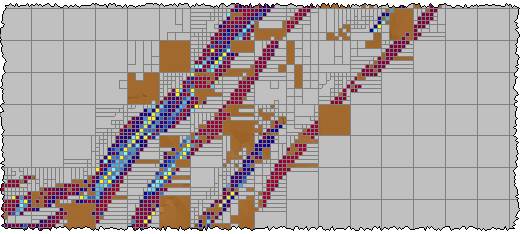

Рис.1 Отображение выбранного признака
Серые ячейки – это ячейки, которые не содержат полезного признака, их можно отсечь, изменив интервал отображения полезного признака.

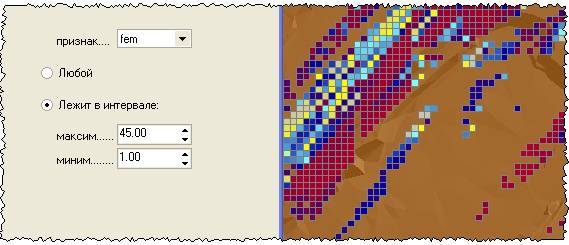

Рис.2 Отображение признака в интервале значений

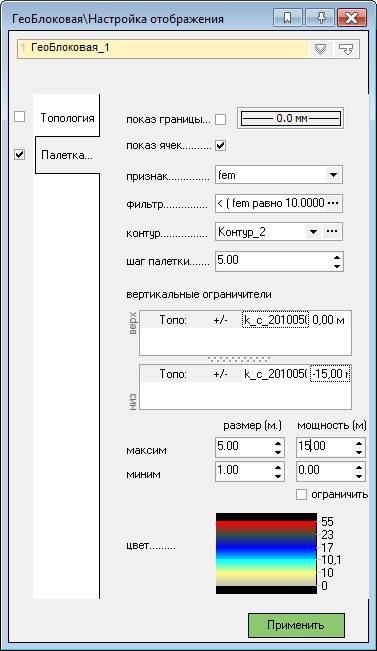

Палетка: отображение горизонтальных сечений между двумя заданными высотными отметками. В поле признак выбирается из раскрывающегося списка признак, который будет отображаться. В поле фильтр задается фильтр по нажатию кнопки Для палетки всегда необходимо определять границу (контур), в пределах которой она будет построена. Граница палетки указывается в поле контур. Для построения сечений необходимо задать вертикальные ограничители. Например, в качестве одного ограничителя может быть задана поверхность, а в качестве второго будет являться поверхность на 15м ниже. В поле размер задается максимальный и минимальный размеры ячеек, соотносимые с мощностью заданного признака. В поле цвет задается градиентная заливка ячеек модели в зависимости от значений отображаемого признака. По нажатию кнопки Расчет по палетке идет медленнее топологического расчета, т. к. является более сложным. |
|
, накладываемый на значения выбранного признака.

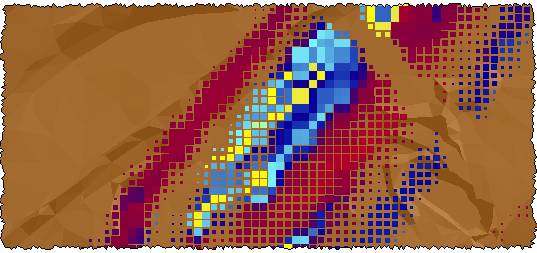

Рис.3 Отображение признака методом палетка
В данном случае существенным является то, что размеры ячеек разные. Размер ячеек на данной визуализации соотнесен с мощностью руды в этом месте.

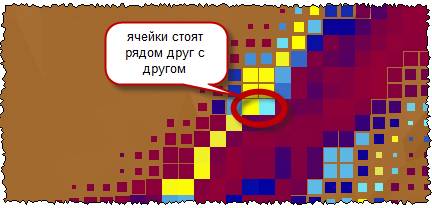

Рис.4 Отображение признака методом палетка (увеличение)
Ячейки стоят рядом друг с другом – это означает, что здесь мощность полезного признака равна 100% от максимально возможной высоты. Т. е. заданы ограничители с разницей по высоте 15м, и если мощность признака 15м, то размер ячейки 5м, если мощность 0, то размер ячейки 1.
В текущем случае построен срез на 15м глубже заданной поверхности, т. е. можно считать, что построены выхода полезного признака на поверхность. Это является полезной, с точки зрения, планирования задача. Такая информация необходима для ориентации горному инженеру при проведении планирования горных работ.
