Технология «REHAU – Вклеивание остекления»:

Расширяем границы возможного

Руководствуясь интересами российских потребителей наша компания продолжает разработку и внедрение на рынке новых технологий производства светопрозрачных конструкций из ПВХ-профилей. При этом мы следуем принципам повышения надежности, безопасности, и комфортности. В рамках программы «Безопасное и комфортное окно» нами проводятся комплексные исследования в сотрудничестве с НИИ Строительной физики РААСН, ведущими производителями фурнитуры и оконных заполнений. Целью исследований является разработка единых методов испытаний оконных конструкций, сравнение экспериментальных характеристик с расчетными результатами и выработка критериев оценки комфортности и безопасности оконных блоков.

В этом году нами на российском рынке предлагается новая технология «REHAU – Вклеивание остекления», позволяющая существенно расширить возможности использования светопрозрачных конструкций и придать пластиковому окну ряд дополнительных преимуществ. Один из прообразов данной технологии уже зарекомендовал себя в автомобилестроении и других специальных отраслях промышленности. Технология REHAU близка упомянутым выше и заключается во вклеивании остекления в створку.

Роль стеклопакета в окне

Как бы это не пытались отрицать разные источники, с точки зрения прочниста, стеклопакет в створчатом элементе пластикового окна все же выполняет функции несущего элемента рамочной конструкции. То есть в процессе эксплуатации створка «держится» на стеклопакете, что в итоге и позволяет избежать постепенного провисания створки под собственным весом. Достигается это набором стандартных решений, а именно правильным расклиниванием стеклопакета с помощью корректно подобранных опорных подкладок. Данные подкладки устанавливаются в зазор между торцом стеклопакета и фальцем створки таким образом, чтобы стеклопакет играл роль жесткой диагонали в конструкции створки, тем самым препятствуя ее провисанию.

НЕ нашли? Не то? Что вы ищете?

Для повышения прочностных характеристик (жесткости при изгибе и скручивании) створчатого элемента осталось только вклеить стеклопакет в рамочную конструкцию створки по периметру. Использование такой конструкции створчатого элемента из ПВХ-профилей с вклеенным стеклопакетом повышает формоустойчивость, стабильность оконной конструкции, позволяет расширить рамки стандартных ограничений на размеры створок и конструкции в целом (высота и ширина), причем, как с армированием в створке, так и без него. Примеры конструктивного исполнения узла вклеивания и границ допустимых размеров по высоте и ширине створки приведены на рис. 1 и 2.

Область применения

Технология «REHAU - Вклеивание остекления» применима со всеми распространенными системами профилей: REHAU-Euro-Design, REHAU-Basic-Design, REHAU-Thermo-Design, REHAU-Sib-Design, REHAU-Brillant-Design. Технология вклеивания остекления в створку может применяться в изделиях из армированных ПВХ-профилей как белого цвета, так и окрашенных в массе, а также в изделиях из ПВХ-профилей белого цвета без установки армирования. Данная технология применяется с профилями, снабженными уплотнительными прокладками, как из синтетического каучука (EPDM), так и с прокладками из силикона. Уплотнение может быть как вставным, так и коэкструдированным. Вклеивание остекления в створку применяется для

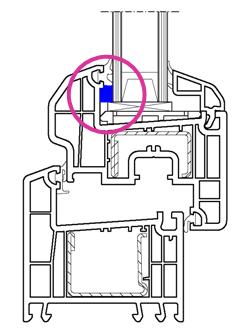

Рис. 1. Пример конструктивного исполнения узла притвора

прямоугольных и фигурных (арочных, полуарочных, треугольных, трапецеидальных и др.) оконных блоков.

Рис. 2. Область допустимых значений размеров по высоте и ширине створки из ПВХ-профиля А52 системы REHAU-Basic-Design для оконных блоков различных конструкций:

а) одностворчатое с поворотно-откидным открыванием,

б) двустворчатое со штульпом.

1- граница области допустимых размеров при остеклении в стандартном исполнении, 2 – при остеклении, вклеенном в створку


Ограничения

Технология вклеивания остекления в створку не применима в следующих случаях:

- для створчатых элементов с горбыльковыми светоделящими переплетами,

- для стеклопакетов с контуром вторичной герметизации из силикона,

- для стеклопакетов с функциональным покрытием, нанесенным на внешнюю сторону наружного стекла.

Материалы и принадлежности

Для вклеивания остекления используются материалы (активатор, праймер, клей, очиститель), специально подобранные компанией REHAU для обеспечения прочного и долговечного адгезионного соединения в системе стекло-ПВХ (рис. 3).

Рис. 3. Участки нанесения компонентов в системе остекление-ПВХ-профиль


Принадлежности и вспомогательные средства для подготовки и нанесения химикалий технически просты и доступны. Для удобства установки остекления в створку рекомендуется использовать стенд остекления и контроля.

Выбор габаритных размеров остекления

С целью увеличения эффективности склейки и оптимизации площади склеивания необходимые размеры остекления по высоте и ширине должны быть увеличены на 1,0 мм по сравнению со стандартными. Требуемые габаритные размеры остекления для технологии вклеивания определяются следующим образом:

[требуемый размер] = [размер створки по фальцу] – 8 мм

Общая длина клеевого шва на одну сторону периметра створки должна составлять:

[длина клеевого шва] ≥ [длина кромки остекления] х 0,5

Клей наносится отдельными порциями (рис. 4). Данный принцип нанесения клея сохраняет все функциональные свойства створки, а именно, остаются свободными отверстия для отвода воды, вентиляции фальца, выравнивания давлений пара, а также места установки подкладок под остекление. В обязательном порядке клей наносится в область установки ручки прибора запирания. При вклеивании остекления действуют стандартные указания REHAU по обработке профилей и установке стеклопакетов, а также общие правила (нормы) установки стеклопакетов, в том числе указания производителей стеклопакетов.

Технология вклеивания

Процесс вклеивания состоит из нескольких этапов:

1. Предварительная подготовка (обработка) склеиваемых поверхностей (кромки остекления и наплава),

2. Порционное нанесение клея,

3. Установка остекления,

4. Расклинивание остекления,

5. Установка штапиков.

Технология вклеивания имеет ряд тонкостей, которые следует учитывать при проведении работ. Существуют совершенно четкие требования к подготовке материалов, форме и размерам клеевого шва, времени и режимов обработки и т. д. Существует также ряд ограничений на допустимые размеры створок и их вес. Соблюдение технических указаний позволит существенно повысить качество и долговечность готовых изделий. Технология вклеивания остекления применима при поточном производстве. В случае необходимости замены остекления существует возможность удаления клеевого шва и повторного вклеивания стеклопакета.

Несмотря на то, что технология вклеивания не требует установки дорогостоящего дополнительного оборудования на оконном производстве, ее использование выдвигает повышенные требования к культуре производства, квалификации персонала и организации должного контроля качества.

Рис. 4. Пример схемы вклеивания


Преимущества предлагаемой технологии

Большие размеры створок. Расширение областей ограничений по размерам как армированных, так и неармированных створок. В результате площадь створчатых элементов может быть увеличена в среднем на 30-40 %.


Уменьшение высоты переплетов. Возможно изготовление больших створок с использованием профилей створок малой высоты.

Стабильность. Повышенная жесткость при изгибе и скручивании конструкции. Деформации, прогибы и смещения, вызванные значительным весом створок, сведены к минимуму. Стабильность нестандартных конструкций даже при отсутствии армирования и проблематичном расклинивании остекления (рис.5).

Рис. 5. Примеры использования новой технологии в нестандартных конструкциях


Взломобезопасность. Повышение взломобезопасности посредством вклеивания остекления в створку.

Теплоизоляция. Повышение коэффициента сопротивления теплопередаче Rпр° благодаря возможности отказа от применения армирования в изделиях из белого ПВХ (рис. 6).

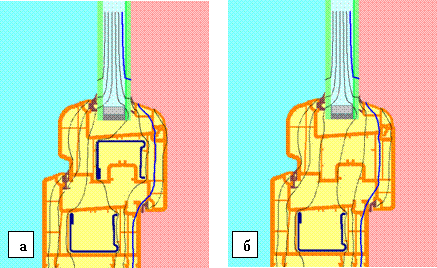

Рис. 6. Распределение температурных полей по сечению оконной конструкции:

а) с армированием в створке, б) без армирования


Порционное вклеивание. Обеспечение выравнивания давления пара и расклинивания остекления, снижение затрат при реставрационных работах. Экономичность благодаря оптимальному расходу клеевого состава.

Приклеивание по периметру в плоскости стекла. Производится для предотвращения нежелательного химического взаимодействия с герметиками и возможного разрушения контура герметизации стеклопакета.

Надежная и проверенная технология вклеивания. Базируется на многолетнем опыте применения в автомобильной индустрии. Правильно подобранные и испытанные клеящие вещества.

Простота в производстве. Использование привычных типов остекления, армирования и фурнитуры. Технология вклеивания остекления применима в условиях использования традиционной технологии. Возможность поточного производства.

Дальнейшие действия

Предлагая на российском рынке новую технологию «REHAU – Вклеивание остекления» хотелось бы отметить, что результаты испытаний светопрозрачных конструкций, изготовленных с применением данной технологии, подтверждены Институтом оконной техники в г. Розенхайм. Испытания проводились согласно RAL-GZ 716/1, раздел III.

В настоящий момент нами совместно с Центром по сертификации дверной и оконной техники разрабатываются технические условия, а также ведутся дополнительные исследования оконных блоков, что позволит проводить соответствующие сертификационные испытания оконных конструкций, изготовленных с применением технологии «REHAU – Вклеивание остекления».
