Инструкция к DISPLAY BOARD CH-10316R 100x16 светодиодное информ. табло с бегущей строкой.

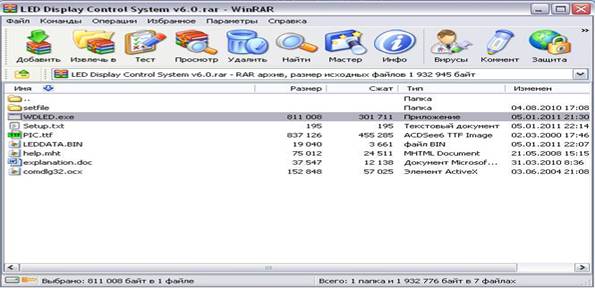

1. Загружаем диск. Открываем программу WDLED. exe

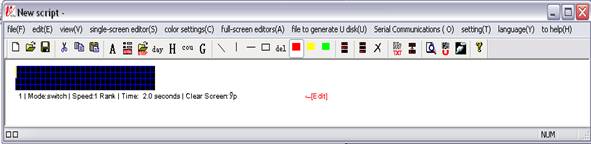

2. После открытия программы устанавливаем параметры

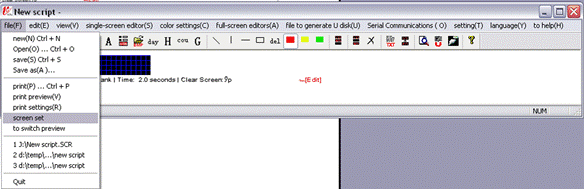

В панели меню file(F)→screen set. Вводим пароль 168→ОК.

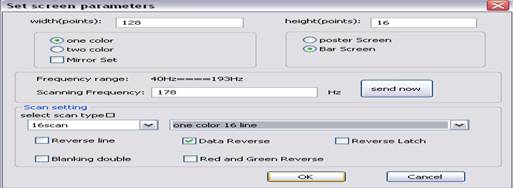

Для корректной работы дисплея указываем параметры как показано на рисунке сверху. ОК

Ввод информации.

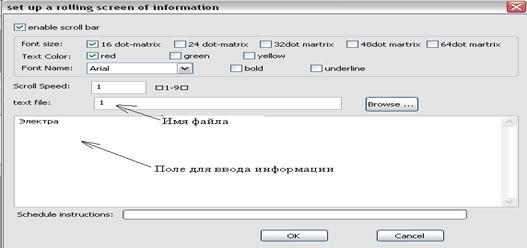

Для ввода информации нажимаем на кнопку

После ввода информации жмем ОК.

Для предварительного просмотра нажимаем кнопку .

Для вывода информации на дисплей нам необходим USB-флеш накопитель, информацию будем загружать на неё. Для загрузки выбираем кнопку .

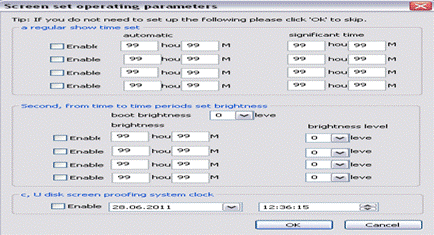

Далее ОК.

Выбираем диск на который загружаем данные→ОК

→ОК.

Теперь вынимаем USB-флеш накопитель, и устанавливаем его в USB дисплея. Дисплей сам считает информацию с USB-флеш накопитель, на это уйдет некоторое время ~ 30 сек. После установки информации USB-флеш накопитель вынимаем.

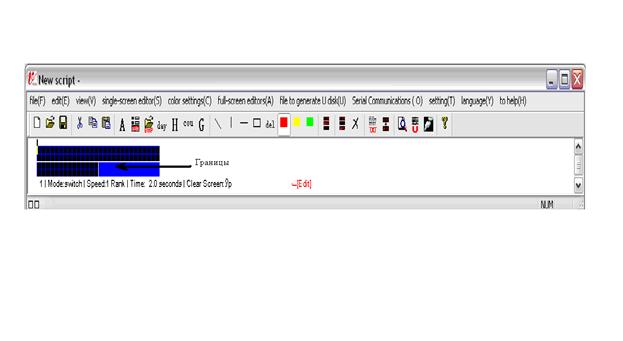

Если информация выводится не на всю длину дисплея. Закроите программу и загрузите её по новой. После ввода информации раздвиньте границы. Посмотрите что получилось с помощью кнопки предварительного просмотра.
