Утвержден

АУТП.414122.017 РЭ-ЛУ

ПЛОТНОМЕР ПЛОТ-3Б-1М

Руководство по эксплуатации

АУТП.414122.017 РЭ

СОДЕРЖАНИЕ

1 ОПИСАНИЕ И РАБОТА 4

1.1 Назначение изделия 4

1.2 Технические характеристики 6

1.3 Состав изделия 8

1.4 Устройство и работа 9

1.5 Маркировка 12

1.6 Упаковка 12

2 ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ 13

2.1 Эксплуатационные ограничения 13

2.2 Подготовка изделия к использованию 13

2.3 Меры безопасности 13

2.4 Подготовка к работе 14

2.5 Порядок работы с изделием. 14

2.5.5 Режим Просмотр 19

2.6 Проведение измерений параметров жидкости 20

2.7 Режим обмена информацией с ЭВМ. 21

2.8 Проверка технического состояния 22

2.9 Характерные неисправности 22

2.10 Техническое обслуживание 23

2.11 Правила хранения и транспортирования 24

ВВЕДЕНИЕ

Настоящее руководство по эксплуатации (далее по тексту - РЭ) предназначено для изучения принципа действия, устройства, правил эксплуатации плотномера ПЛОТ-3Б-1М АУТП.414122.006 ТУ1 (далее по тексту - изделие). Технический персонал, обслуживающий изделие, перед началом работы должен ознакомиться с настоящим РЭ.

ВНИМАНИЕ! Ремонт должен осуществлять завод-изготовитель, имеющий согласованную техническую документацию, дающую право на выпуск.

1  ОПИСАНИЕ И РАБОТА

1.1 Назначение изделия

1.1.1  Изделие предназначено для измерения плотности чистых однородных жидкостей с максимальной кинематической вязкостью не более 200 мм2/с (200 сСт) в диапазоне температур от минус 40 до плюс 85 °С. Изделие может дополнительно измерять температуру и кинематическую вязкость жидкости.

Изделие имеет встроенный жидкокристаллический двухстрочный индикатор, позволяющий визуально считывать измеренные значения плотности, вязкости и температуры.

1.1.2  Область применения – бензовозы, железнодорожные цистерны и различные резервуары, где требуется измерение плотности, температуры и кинематической вязкости жидкости.

1.1.3  Условия эксплуатации изделия:

1) по защищенности от воздействия окружающей среды исполнение IP54 по ГОСТ 14254‑96;

2) по стойкости и прочности к воздействию синусоидальной вибрации - по ГОСТ 12997‑84 исполнение N3;

3) по стойкости к воздействию температуры и влажности окружающего воздуха по ГОСТ  исполнение У1.

Изделие с искробезопасными цепями уровня ia имеет маркировку взрывозащиты “0ЕхiaIIВТ5 Х” соответствует ГОСТ Р 51330.0-99, ГОСТ Р 51330.10-99 и может применяться во взрывоопасных зонах (В-I) помещений и наружных установок согласно гл. 7.3 ПУЭ и других директивных документов, регламентирующих применение электрооборудования во взрывоопасных зонах.

Изделие обеспечивает измерение плотности в одном из двух диапазонов в соответствии с таблицей 1.

Таблица 1

Номер диапазона	Нижняя граница, кг/м3	Верхняя граница, кг/м3
2	680	1010
3	950	1600

По абсолютной погрешности измерения плотности изделие имеет исполнения:

± 0,3 кг/м3 - исполнение А;

± 0,5 кг/м3 - исполнение Б;

± 1,0 кг/м3 - исполнение В.

По измерению кинематической вязкости изделие имеет два исполнения:

- кинематическая вязкость не измеряется;

- обеспечивается измерение вязкости в диапазоне от 1,5 до

200 мм2/c (сСт).

Обозначение изделия при заказе:

Плотномер ПЛОТ – 3Б - 1М - АУТП.414122.006 ТУ1

диапазон измерения плотности (кг/м3)
		2
		3
возможность измерения вязкости
не измеряет 0
1,мм2/с) 1
погрешность измерения плотности
± 0,3 кг/м3	А
± 0,5 кг/м3	Б
± 1,0 кг/м3	В

Пример записи изделия при заказе:

“Плотномер ПЛОТ-3Б-1М-21В АУТП.414122.006 ТУ1”

Это означает: плотномер ПЛОТ-3Б-1М предназначен для измерения плотности жидкостей в резервуаре, 2 диапазон измерения плотности, имеется возможность измерения вязкости (1), погрешность измерения плотности – ± 1,0 кг/м3 (В).

При заказе необходимо указать длину и количество дополнительных штанг, для обеспечения заданной глубины погружения датчика

1.2 Технические характеристики

1.2.1  Питание изделия осуществляется от батареи напряжением 9 В типа «Крона» или импортного аналога 6F22, установленной внутри ручки электронного преобразователя ПЭ-7М..

Внимание! Замена батареи может быть произведена только вне взрывоопасной зоны.

Потребляемый изделием ток не превышает 40 мА.

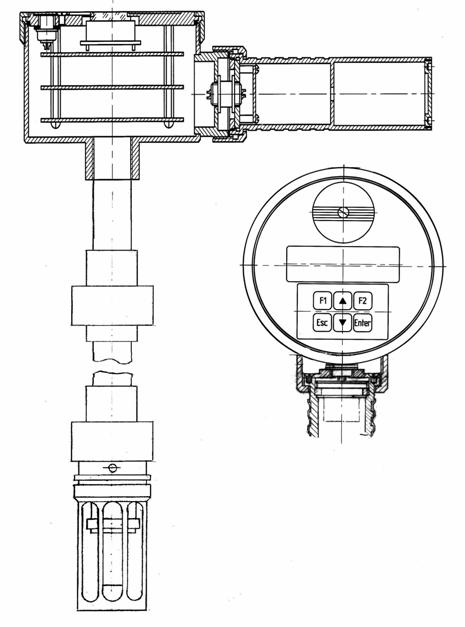

1.2.2  Общий вид и габаритные размеры изделия приведены на рисунке 1.

220

Преобразователь электронный ПЭ-7М



Рисунок 1

1.2.3  Масса составных частей изделия должна быть не более, приведенной в таблице 2.

Таблица 2

Составная часть изделия	Масса, кг, не более
Преобразователь электронный ПЭ‑7М	1,0
Датчик плотности-температуры ДПТ-Б-2	0,5
Штанга АУТП.302119.002	0,6

1.2.4  Время готовности к работе не более 20 с.

1.2.5  Контролируемая среда - чистые однородные жидкости: товарная (очищенная) нефть и продукты ее переработки (бензины, дизтоплива различных марок, бензол, толуол), спирты, растворители и другие жидкости, неагрессивные по отношению к сплавам 45HХТ, 12Х18H9Т, 12Х18H10Т.

Максимальная кинематическая вязкость контролируемой жидкости не должна превышать 200 мм2/с (200 сСт).

1.2.6  Диапазоны измерения плотности контролируемой жидкости нормируются для каждого изделия индивидуально в соответствии с таблицей 1.

При необходимости изделие обеспечивает измерение кинематической вязкости контролируемой жидкости в диапазоне от 1,5 до 200 мм2/c (сСт).

1.2.7  Рабочий диапазон температур окружающего воздуха от минус 40 до плюс 45 °С.

1.2.8  Диапазон измерения температуры контролируемой жидкости от минус 40 до плюс 85 °С.

1.2.9  Пределы допускаемой абсолютной погрешности измерения плотности при температуре контролируемой жидкости и окружающей среды в диапазоне от минус 10 до 40 °C и вязкости до 25 мм2/с (25 сСт) составляют:

± 0,3 кг/м3 - исполнение «А»,

± 0,5 кг/м3 - исполнение «Б»,

± 1,0 кг/м3 - исполнение «В».

1.2.10  Пределы допускаемой относительной погрешности измерения плотности жидкости в рабочем диапазоне температур окружающей среды в диапазоне температур контролируемой жидкости от минус 40 до плюс 85 °С:

·  в диапазоне плотностей от 680 до 1010 кг/м3:

-  при кинематической вязкости до 50 мм2/с (50 сСт) составляют ± 1,5 кг/м3,

-  при кинематической вязкости от 50 до 200 мм2/с (сСт) составляют ± 2,0 кг/м3,

·  в диапазоне плотностей от 950 до 1600 кг/м3 при кинематической вязкости до 200 мм2/с (сСт) составляют ± 2,0 кг/м3.

1.2.11  Пределы допускаемой абсолютной погрешности измерения температуры жидкости составляют ± 0,3 °C.

1.2.12  Пределы допускаемой абсолютной погрешности измерения кинематической вязкости составляют:

± (0,6 + 0,04 ´ nИ) мм2/с - в рабочем диапазоне температур окружающей среды в диапазоне температур контролируемой жидкости от минус 40 до плюс 85 °C

± (0,4 + 0,04 ´ nИ) мм2/с - при температуре контролируемой жидкости и окружающей среды (20 ± 5) °C

где nИ – измеренное значение вязкости, [мм2/с].

1.2.13  Средняя наработка на отказ изделия не менее 50000 ч.

1.2.14  Средний срок службы изделия не менее 12 лет.

1.2.15  Межповерочный интервал – 2 года.

1.3 Состав изделия

В комплект поставки изделия входят документы и изделия, перечисленные в таблице 3.

Таблица 3

Обозначение	Наименование	Кол	Примечание
АУТП.468166.016	Преобразователь электронный ПЭ‑7М	1
АУТП.414142.012	Датчик плотности-температуры ДПТ-Б-2	1
АУТП.414122.017 ПС	Паспорт	1
АУТП.414122.017 РЭ	Руководство по эксплуатации	1	Поставляется один экземпляр в один адрес
АУТП. 468353.004-01	Адаптер АД-3М	1	По заявке потребителя
АУТП. 468353.004-01 ЭТ	Этикетка АД-3М	1
АУТП.302119.002	Штанга	*	По заявке потребителя
ГОСТ 9833-73	Кольцо	4
.	Спец. ключ	1

* - длина и количество дополнительных штанг выбирается потребителем исходя из заданной глубины погружения датчика.

1.4 Устройство и работа

1.4.1  Конструкция изделия

Внешний вид изделия изображен на рисунке 1. Изделие состоит из датчика плотности-температуры ДПТ-Б-2 и преобразователя электронного ПЭ‑7М, соединенных между собой штангой.

1.4.1.1  Датчик плотности-температуры ДПТ-Б-2 представляет собой цилиндрический корпус. В корпус вварен чувствительный элемент - тонкостенный вибратор, изготовленный из специального сплава. Для возбуждения колебаний чувствительного элемента и съема сигнала с него на вибраторе установлены четыре пъезопакета. Внутри корпуса имеется печатная плата «Усилитель предварительный», предназначенный для нормирования напряжения возбуждения и предварительного усиления сигналов с приемных пъезопакетов. Для измерения температуры жидкости непосредственно в изделии внутри вибратора установлен датчик температуры. С наружной стороны на торце корпуса установлен разъем для присоединения к штанге (см. рисунок 1).

Преобразователь электронный ПЭ‑7М (см. рисунок 1) представляет собой цилиндрический корпус К крышке корпуса крепятся  платы “Преобразователь”, “Процессор” и «Контроллер». Батарейный отсек размещен внутри ручки изделия. На внешней стороне крышки установлена пленочная клавиатура. Крышка, с закрепленными на ней платами и клавиатурой, фиксируется в корпусе при помощи резьбового кольца. На крышке также установлен двухстрочный ЖК-индикатор, имеется окно для визуального считывания показаний. С противоположной стороны от крышки имеется стыковочный узел для крепления или датчика плотности-температуры ДПТ-Б-2 или дополнительной штанги.

Примечание - длина и количество дополнительных штанг выбирается потребителем исходя из заданной глубины погружения датчика.

1.4.2  Принцип действия изделия

Принцип действия изделия основан на зависимости частотных характеристик чувствительного элемента и сопротивления встроенного датчика температуры от параметров контролируемой среды.

1.4.2.1  Коэффициенты преобразования по плотности и вязкости находятся по результатам градуировки изделия на жидкостях с известными значениями плотности и вязкости на определенных температурных точках.

Градуировочные коэффициенты по температуре находятся по результатам градуировки изделия, которая состоит в установлении соответствия между значениями выходного сигнала и температурой, при которой производилась градуировка.

1.4.3  Устройство и работа составных частей изделия

Структурная схема изделия приведена на рисунке 2 и содержит следующие основные узлы:

датчик плотности-температуры ДПТ-Б-2 АУТП.414142.012;

преобразователь П2 АУТП.467747.008;

процессор АУТП.467459.008-03;

контроллер КР АУТП.467459.013;

ЖК-индикатор МТ-16S2D-3FLA.

ЖК-индикатор
Батарея «Крона» (6F22)   Контроллер Процессор
фапч	фаза	f ρ	f t	контр
Преобразователь
Канал плотности	Канал температуры
	ρ			t
Датчик
Вибратор	Датчик температуры

Рисунок 2

Преобразователь электронный ПЭ-7М состоит из устройства преобразования и ручки с установленным в ней элементом питания (6LF22) с узлом защиты, предназначенным для ограничения тока.

Плата «Преобразователь П2» (входящая в состав устройства преобразования), предназначена для возбуждения колебаний тонкостенной части вибратора и формирования выходного импульсного сигнала по плотности, преобразования сопротивления датчика температуры в период следования импульсного сигнала и передачу сформированных импульсных сигналов на плату “Процессор”.

Плата «Процессор» (входящая в состав устройства преобразования) с помощью аппаратных средств и программного обеспечения реализует все вычислительные и управляющие функции изделия.

Плата «Контроллер» (входящая в состав устройства преобразования) периодически производит опрос клавиатуры и платы «Процессор». С платы «Процессор» принимает информацию о плотности и температуре контролируемой жидкости, запоминает ее, усредняет и производит выдачу на ЖК-индикатор. Клавиатура позволяет выбирать необходимый режим работы изделия

На крышке преобразователя электронного ПЭ-7М установлены ЖК-индикатор и клавиатура.

Двухстрочный ЖК-индикатор предназначен для визуального отображения текущих значений параметров жидкости и результатов самоконтроля. На индикаторе индицируются, сменяя друг друга через 2-3 секунды значения температуры в °C, плотности в кг/м3 с символом PL и кинематической вязкости (при наличии данной функции) в мм2/с (сСт) с символом cSt.

Клавиатура из 6-ти кнопок предназначена для включения питания изделия, выбора режимов работы и ввода информации о номере измерения, условном номере резервуара и уровне измерения (верх, низ и середина).

Штанга предназначена для опускания на необходимую глубину датчика плотности-температуры ДПТ-Б-2 и представляет собой металлическую трубу с 5-ти проводной линией связи внутри.

1.4.4  Обеспечение взрывобезопасности

Взрывобезопасность изделия обеспечивается за счет искробезопасной электрической цепи

1.4.4.1  Искробезопасность изделия обеспечивается следующими мерами:

1) цепи, идущие к датчику изделия, являются искробезопасными с уровнем взрывозащиты ia (U0 £ 7,5 В, I0 £ 1,2 А);

2) в цепи батареи установлен токоограничивающий резистор R = 8,2 Ом;
