Фальцевальные машины Warrior

инструкция по эксплуатации модель 21403-2

Фальцевальные машины Warrior

инструкция по эксплуатации модель 21403-2

I. Введение

Благодарим Вас за покупку фальцевальной машины “Warrior”. При правильной эксплуатации машины данная модель 21403-2 обеспечит высокое качество выполняемых операций и бесперебойную работу в течение длительного срока. Благодаря новейшим технологиям фальцевальная машина 21403-2 сочетает в себе отличное качество и разумную стоимость. Настоящее руководство содержит полную информацию о работе и обслуживании машины.

II. Технические характеристики

Описание	21403-2
Габариты ШхГхВ (мм)	860х510х440
Вес (кг)	25,50
Подающее устройство	фрикционное
Электропитание	220В, 50Гц
Вес бумаги (гр/м2)	45-148
Выводное устройство	автоматический конвейер
Мин/макс. формат бумаги (мм)	90х128/297х432
Производительность (листов/час)	до 8.000
Емкость лотка подачи (листов)	до гр/м2)
Макс. вместимость сборочного лотка (листов)	гр/м2)

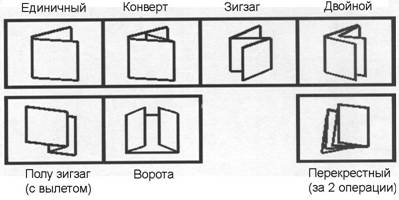

Типы фальцовки	единичный, конверт, зигзаг, двойной, полу зигзаг (с вылетом), ворота, перекрестный (за 2 операции)

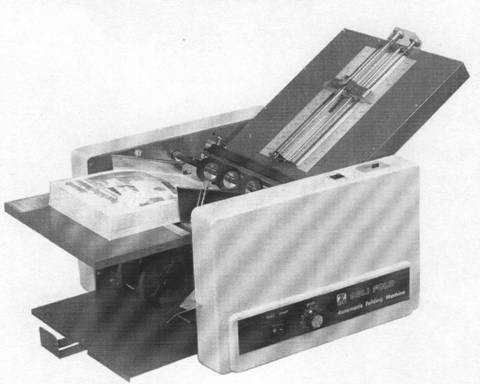

III. Части машины

a)  Шкала

b)  Кассета I

c)  Регулятор бумаги

d)  Кнопка включения подачи бумаги

e)  Подающие ролики

f)  Подающий вал

g)  Направляющие бумаги

h)  Винт закрепления направляющих бумаги

i)  Выдвижной подающий стол

j)  Сборочный лоток

k)  Ограничитель бумаги

m) Выводящий ролик

n) Рычаг загрузки бумаги

o) Кнопка включения в сеть

p) Регулятор скорости

q) Регуляторы точности положения кассетного ограничителя

r) Счетчик

IV. Правила эксплуатации

1. Установка кассет I и II

-  Кассеты I и II с правой и левой стороны имеют специальные пазы (см. рис. А). Вставьте обе кассеты в аппарат соответственно пазам.

-

-  Установите подающий стол и сборочный лоток

2. Включение аппарата

-  Подключите аппарат к розетке с соответствующими электрическими параметрами.

-  Установите кнопку пуска в положение ON, мотор и подающие/выводные валы начнут вращаться.

-  По окончание работы не забудьте отключить машину от сети.

3. Загрузка бумаги

-  Поднимите рычаг загрузки бумаги.

-

-

-  Положите бумагу на подающий стол печатной стороной вверх

-  Выровняйте бумагу относительно направляющих так, чтобы бумага слегка касалась их с обеих сторон. Отцентруйте бумагу относительно подающего ролика.

-  Закрепите направляющие с помощью винта.

-  Опустите рычаг загрузки бумаги так, чтобы стопка бумаги прилегала к подающему ролику.

ВНИМАНИЕ! При выборе сгиба «полу зигзаг» бумагу следует положить печатной стороной ВНИЗ

-  Подача бумаги может быть неправильной, в случае, если подающий ролик не плотно прилегает к стопке бумаги. Это может произойти, когда передний край бумаги прилегает к передней подающей пластине. Для правильной подачи бумаги отодвиньте стопку немного назад.

-  Замятая бумага может вызвать проблемы в работе аппарата, поэтому такую бумагу не рекомендуется использовать.

ВНИМАНИЕ! В аппарате рекомендуется использовать печатную продукцию только после полного высыхания чернил на ней. В противном случает загрязнение всех частей аппарата может вызвать проблемы в работе или даже поломку машины.

ВНИМАНИЕ! В аппарате не следует использовать бумагу в рулонах.

4. Выбор типа сгиба (фальца)

-  С помощью таблицы выбора типа сгиба установите регуляторы кассетных ограничителей на кассетах I и II в необходимое положение.

-  Для этого ослабьте винт, установите регулятор в нужное положение и закрепите винт. С помощью регуляторов точности положения кассетных ограничителей можно произвести микро регулирование.

5. Установка выводящего ролика

-  Выводящий ролик должен быть установлен соответственно размеру стопки бумаги.

-  Неправильное положение выводящего ролика может вызвать наматывание бумаги на него.

-  Необходимо регулировать положение выводящего ролика каждый раз, когда меняется размер (формат) бумаги.

6. Установка ограничителя бумаги

-  Выдвинете ограничитель бумаги.

-  Отрегулируйте положение ограничителя так, чтобы готовые листы беспрепятственно складывались в лоток.

7. Пробная операция

-  Положите два листа в подающий лоток. Нажмите кнопку пуска. Затем проверьте результат проведенной операции.

-  Установите регулятор скорости в минимальное положение (30-50)

V. Регулирование угла загрузки

-  Если после операции угол сгиба листа смещен вправо, поверните регулятор угла загрузки вправо (при единичном сгибе).

-  Если после операции угол сгиба листа смещен влево, поверните регулятор угла загрузки влево (при единичном сгибе).

-  При других видах сгиба, приложите стопку уже отфальцованной бумаги к кассете I и откорректируйте положение регулятора кассетного ограничителя.

VI. Операция фальцевания

Установите счетчик на «нулевое положение» (0000), нажимая кнопку RESET. Включите сетевой кнопкой аппарат – валы начнут вращаться, установите требуемую скорость. Нажмите кнопку включения подачи бумаги – включится подача бумаги.

ВНИМАНИЕ! Загрузка бумаги прекратится автоматически, когда вся бумага будет загружена в аппарат; когда загрузка бумаги произведена неправильно; когда произошло замятие бумаги.

При замятии бумаги в процессе работе или возникновении других проблем, немедленно отключите аппарат от сети. Удалите смятую бумагу. Если не удается сразу удалить смятую бумагу, вытащите кассеты I и II из аппарата, а затем всю смятую бумагу. Нажмите кнопку STOP для завершения работы.

VII. Техническое обслуживание

При длительном неиспользовании аппарата, закройте защитную крышку, во избежание попадания пыли и других мелких частиц в механизм машины. Регулярно очищайте фальцевальные ролики от мелкого сора и чернил. Для этого выполните следующие действия:

-  Отключите питание аппарата.

-  Вытащите из аппарата кассеты I и II.

-  С помощью очистителя удалите всю грязь с поверхности 4х фальцевальных роликов.

Также с помощью очистителя, регулярно удаляйте грязь с подающих и выводящих роликов. После завершения работы всегда отключайте аппарат от сети Для удаления пыли протирайте внешние панели сухой, мягкой тканью. Для удаления жирных пятен, следов пальцев и т. п., использовать слабый раствор мягкого моющего средства. Пожалуйста, нефте содержащие чистящие средства или абразивы, так как они могут повредить поверхность.

VIII. Гарантийные обязательства

Гарантия на аппарат –12 месяцев со дня покупки, при условии отсутствия механических или электрических повреждений, возникших по вине потребителя, а также вследствие неправильной эксплуатации аппарата, его хранения и попытки самостоятельного ремонта.
